Module - Homelink Transmitter (Remove and Replace)

Code de correction 1715010512 FRT 0.24 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2024-04-17 : Modification de la méthode d'accès au module Homelink.

Retirer

  1. Retirez l’unité de rangement sous le capot. Voir Underhood Storage Unit (Remove and Replace).
  2. Retirez les boulons (x5) qui fixent la portion supérieure du carénage avant au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Tournevis hexagonal sans fil
    • Pose-écrou magnétique de 6 po profond de 10 mm.
    • Clé dynamométrique hexagonale 1060071-00-A (pour l'installation uniquement).
  3. Retirez les attaches (x5) qui fixent la doublure de passage de roue avant gauche au carénage avant, puis déplacez la doublure sur le côté pour y accéder.
  4. Retirez le boulon qui fixe le carénage avant à l’aile avant gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Tournevis hexagonal sans fil
    • Pose-écrou magnétique de 6 po profond de 8 mm
    • Clé dynamométrique hexagonale 1060071-00-A (pour l'installation uniquement)
  5. Répétez les étapes de 3 à 4 du côté droit du véhicule.
  6. Relâchez les attaches (x16) qui fixent l'ensemble de carénage avant au véhicule, puis relâchez partiellement l'ensemble de carénage avant du véhicule pour accéder au module Homelink.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez des chiffons sur le carénage pour éviter tout dommage.

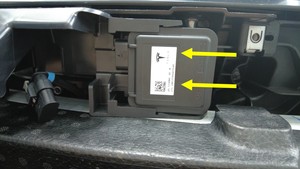

  7. Débranchez le connecteur électrique du module émetteur HomeLink.
  8. Relâchez la languette, puis faites glisser le module émetteur HomeLink vers la droite pour le retirer du véhicule.

Installer

  1. Installez le module émetteur HomeLink sur le support.
  2. Branchez le connecteur électrique au module émetteur HomeLink.
  3. Retirez les chiffons, serrez les attaches (x16) qui fixent l'ensemble du carénage avant au véhicule.
  4. Installez le boulon qui fixe le carénage avant à l’aile avant gauche.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Tournevis hexagonal sans fil
    • Pose-écrou magnétique de 6 po profond de 8 mm
    • Clé dynamométrique hexagonale 1060071-00-A (pour l'installation uniquement)
  5. Serrez les attaches (x5) qui fixent la doublure de passage de roue avant gauche au carénage avant, puis déplacez la doublure sur le côté pour y accéder.
  6. Répétez les étapes de 4 à 5 du côté droit du véhicule.
  7. Posez les boulons (x5) qui fixent la portion supérieure du carénage avant au véhicule.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Tournevis hexagonal sans fil
    • Pose-écrou magnétique de 6 po profond de 10 mm.
    • Clé dynamométrique hexagonale 1060071-00-A (pour l'installation uniquement).
  8. Installez l'unité de rangement sous le capot. Voir Underhood Storage Unit (Remove and Replace).
  9. Utilisez l’écran tactile pour quitter le Mode entretien. Voir Mode Entretien.
  10. Déverrouillez la passerelle du véhicule. Voir Déverrouillage de passerelle
  11. Sur l'écran tactile, touchez Contrôles > Basse tension > HomeLink > Tester HomeLink > Exécuter et laissez la routine se terminer.
  12. Quitter mode Entretien. Voir Mode Entretien.
