Compteur de résistance (réglage zéro)

Code de correction 16300100 0.05 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See Protection individuelle to make sure wearing proper PPE when performing the below procedure.

  • 1076927-00-A Hioki RM 3548 (comprend les câbles à pince crocodile L2107)
  • 1076928-00-A Sondes d'essai - Hioki 9461
  • 1080510-00-A Sonde à résistance électrique
Ces procédures complètent les tâches d'installation qui nécessitent la mesure des résistances des composants électriques HT et des barres omnibus.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
N'utilisez jamais l'appareil de mesure de la résistance (résistivohmmètre) pour mesurer la tension.

Réglage du zéro avec pinces crocodiles

  1. Allumez le résistivohmmètre Hioki et attendez quelques minutes pour qu'il se stabilise thermiquement.
  2. Branchez les fils à pince crocodile dans le résistivohmmètre.
    Informational PurposesAn informational icon, calling your attention
    Remarque

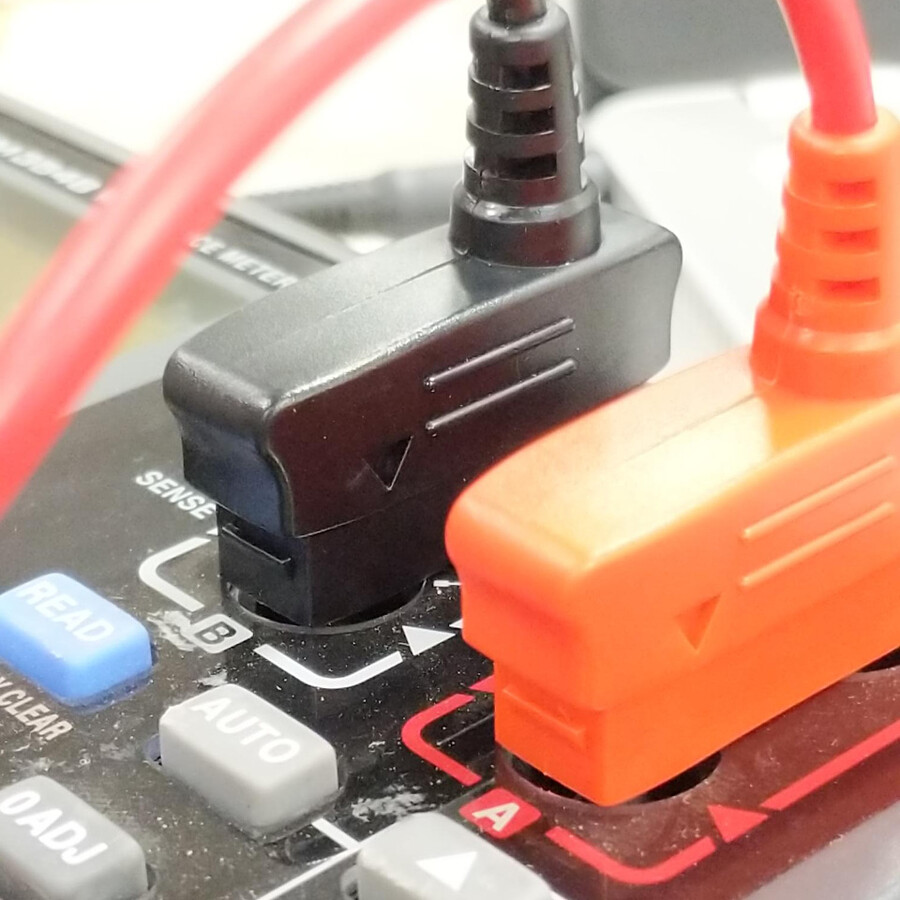

    Les connecteurs de fil positif (rouge) et négatif (noir) sont dotés de flèches ou de marques qui s'alignent sur les flèches du résistivohmmètre.

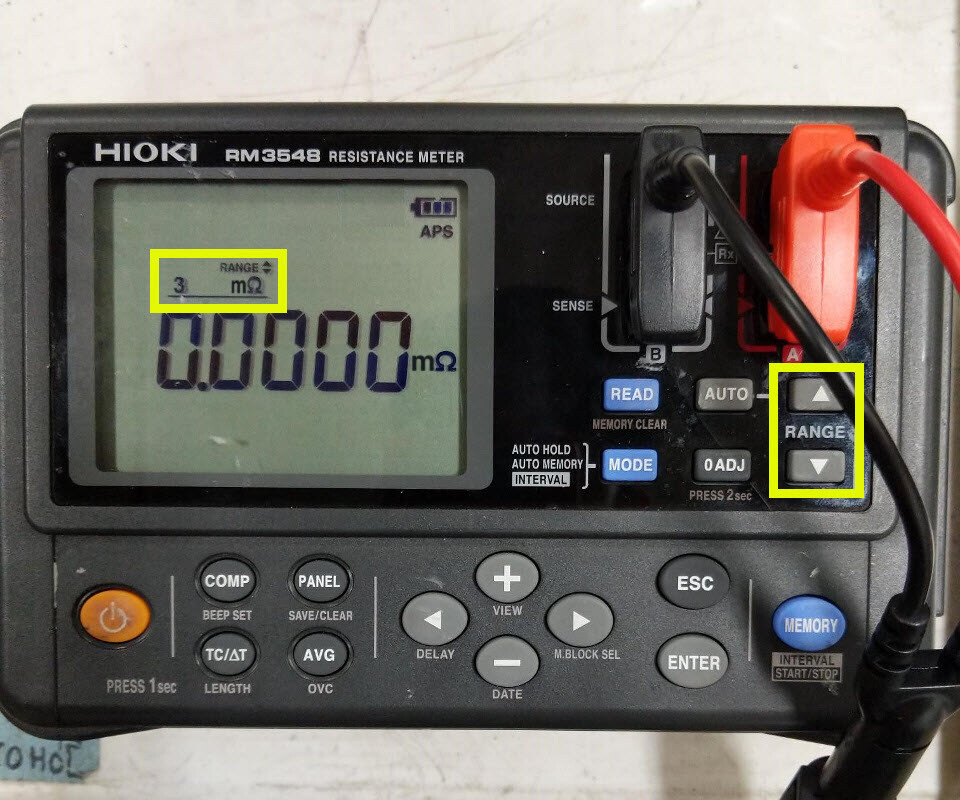

  3. Utilisez les flèches vers le haut et vers le bas pour régler le résistivohmmètre sur la plage de 3 mΩ.

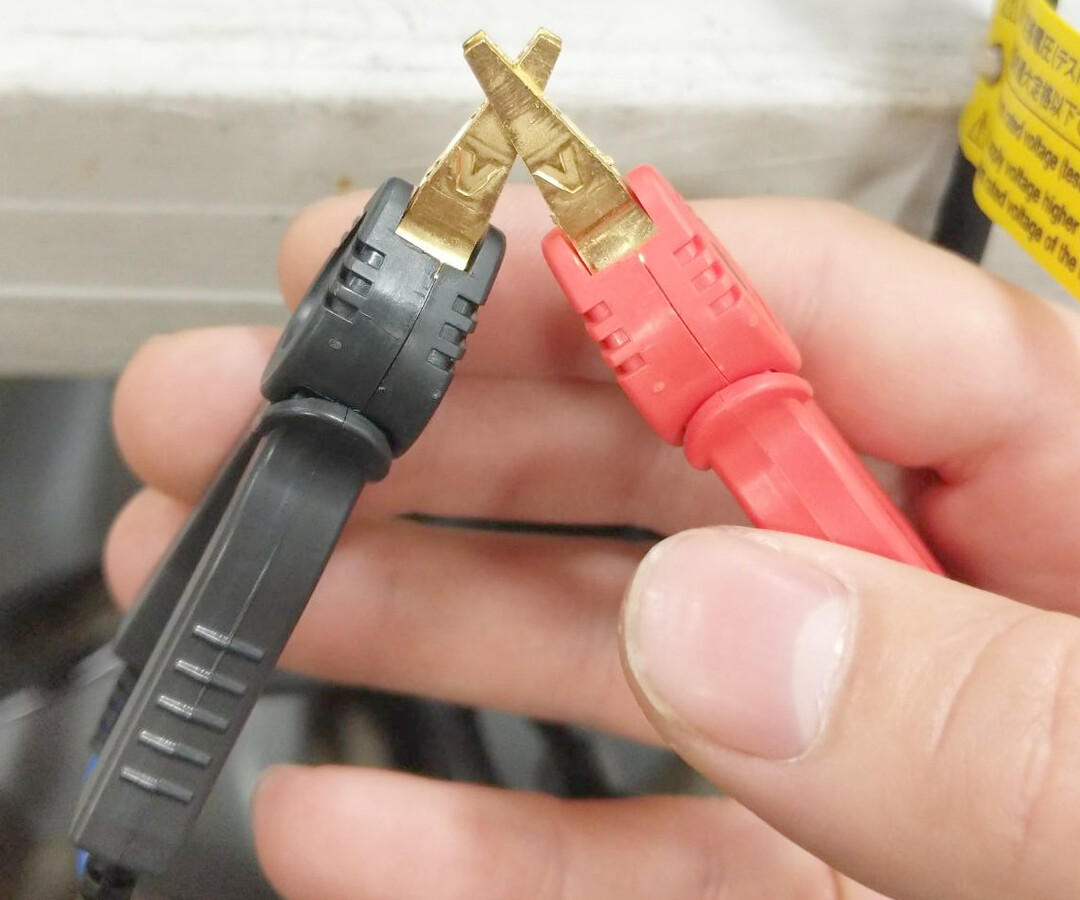

  4. Attachez les pinces crocodiles ensemble de façon à ce que la pince rouge « morde » la mâchoire supérieure de la pince noire et que le « V » de chaque pince soit vers le haut.
  5. Vérifiez qu'une résistance est affichée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « -.- - - - » (aucune valeur) s'affiche, vérifiez les connexions des fils au résistivohmmètre et la façon dont les pointes de sonde entrent en contact.

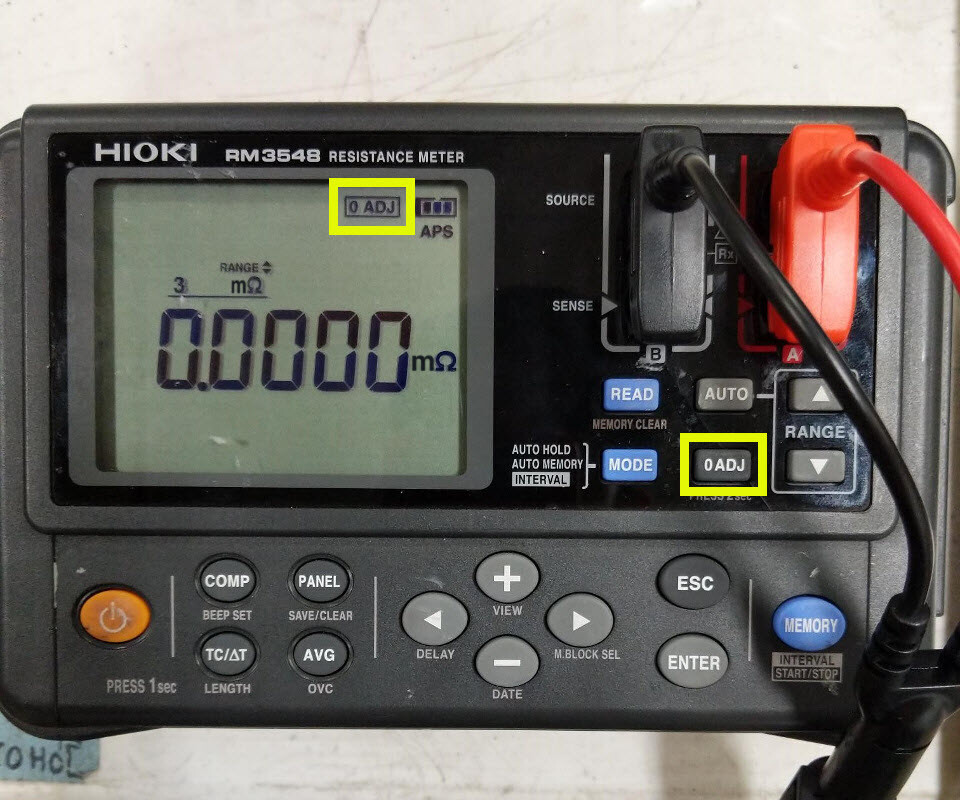

  6. Appuyez sur la touche 0ADJ et maintenez-la enfoncée pour démarrer l'opération de réglage du zéro.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le texte « 0 ADJ » clignote dans le coin supérieur droit de l'affichage du résistivohmmètre.
  7. Environ 2 secondes plus tard, le résistivohmmètre émet un bip et « 0 ADJ » est maintenant constant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « FAIL » s'affiche, vérifiez les pinces, les fils et la connexion au résistivohmmètre, et répétez à partir de l'étape 3.
  8. Détachez les pinces les unes des autres et débranchez les câbles du résistivohmmètre.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne modifiez pas la plage, sinon le résistivohmmètre doit être à nouveau ajusté à zéro.
  9. Branchez les fils de la sonde de test du Hioki 9461 dans le résistivohmmètre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez les flèches des connecteurs de fil sur les flèches du résistivohmmètre.
  10. Le résistivohmmètre est maintenant prêt à mesurer la résistance. Retournez à la procédure qui nécessitait l'exécution du réglage du zéro.

Réglage zéro avec sonde à résistance électrique

  1. Allumez le résistivohmmètre Hioki et attendez quelques minutes pour qu'il se stabilise thermiquement.
  2. Branchez les fils de la sonde de test du Hioki 9461 dans le résistivohmmètre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les connecteurs de fil positif (rouge) et négatif (noir) sont dotés de flèches ou de marques qui s'alignent sur les flèches du résistivohmmètre.
  3. Utilisez les flèches vers le haut et vers le bas pour régler le résistivohmmètre sur la plage de 3 mΩ.
  4. Appuyez brièvement sur la touche 0ADJ pour lancer l'opération de réglage du zéro.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le texte « 0 ADJ » clignote dans le coin supérieur droit de l'affichage du résistivohmmètre.
  5. Mettez les sondes en contact avec les indentations de chaque côté de l'outil spécial appelé sonde à résistance électrique et maintenez les sondes verticalement.
  6. Vérifiez qu'une résistance est affichée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « -.- - - - » (aucune valeur) s'affiche, vérifiez les connexions des câbles au résistivohmmètre et la façon dont les pointes de sonde entrent en contact avec la sonde à résistance électrique.
  7. Environ 2 secondes plus tard, le résistivohmmètre émet un bip et « 0 ADJ » est maintenant constant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « FAIL » s'affiche, vérifiez les pointes de sonde, les fils et la connexion au résistivohmmètre, et répétez à partir de l'étape 3.
  8. Retirez les sondes de l'outil spécial sonde à résistance électrique.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne modifiez pas la plage, sinon le résistivohmmètre doit être à nouveau ajusté à zéro.
  9. Le résistivohmmètre est maintenant prêt à mesurer la résistance. Retournez à la procédure qui nécessitait l'exécution du réglage du zéro.
