Motor - Seat Track - Driver Seat (Remove and Replace)

Code de correction 1301020302 FRT 0.36 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Les rebords de la base des sièges sont coupants et ils peuvent causer des blessures. Portez des gants résistants aux coupures lorsque vous retirez un siège du véhicule et lors de procédures qui nécessitent de travailler sur ou près d’une base de siège.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Motor - Seat Track - Driver Seat (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Bolts (x4) that attach the driver seat to vehicle
33.5 Nm (24.7 lbs-ft)
  • Douille Torx Plus T45
  • Clé à cliquet sans fil/Visseuse à percussion
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
 Remplacer 1458818-00-B
Outboard bolts (x2) that attach the seat track to the seat cushion frame
38 Nm (28.0 lbs-ft)
  • Torx T45 bit
  • Clé à cliquet sans fil/Visseuse à percussion
  • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
 Remplacer 1107153-00-A

Retirer

  1. Retirez la garniture du montant A inférieur gauche. Voir Trim - A-Pillar - Lower - LH (Remove and Replace).
  2. Desserrez les attaches (x5) qui fixent le faisceau électrique du siège avant gauche.
  3. Tirez le faisceau du siège avant gauche de sous le tapis de l'habitacle avant gauche.
  4. Déplacez le siège avant gauche vers l'avant, puis retirer et jetez les boulons arrière (x2) qui fixent le siège du conducteur au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx Plus T45
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  5. Déplacez le siège avant gauche vers l'arrière, puis retirez et jetez les boulons avant (x2) qui fixent le siège du conducteur au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx Plus T45
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  6. Inclinez le siège avant gauche vers l'arrière.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il n'est pas nécessaire de débrancher le faisceau de siège gauche du module de commande sur carrosserie.
  7. Retirez et mettez au rebut les boulons extérieurs (x2) qui fixent la glissière du siège au cadre du coussin de siège.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Torx T45 bit
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  8. Débranchez le faisceau électrique du connecteur du moteur de la glissière de siège gauche.
  9. Retirez l'attache du faisceau de l'ensemble du pont du moteur du rail de siège.
  10. Avec de l'aide, dégagez la glissière de siège extérieure du pont du moteur de glissière.
    Informational PurposesAn informational icon, calling your attention
    Remarque

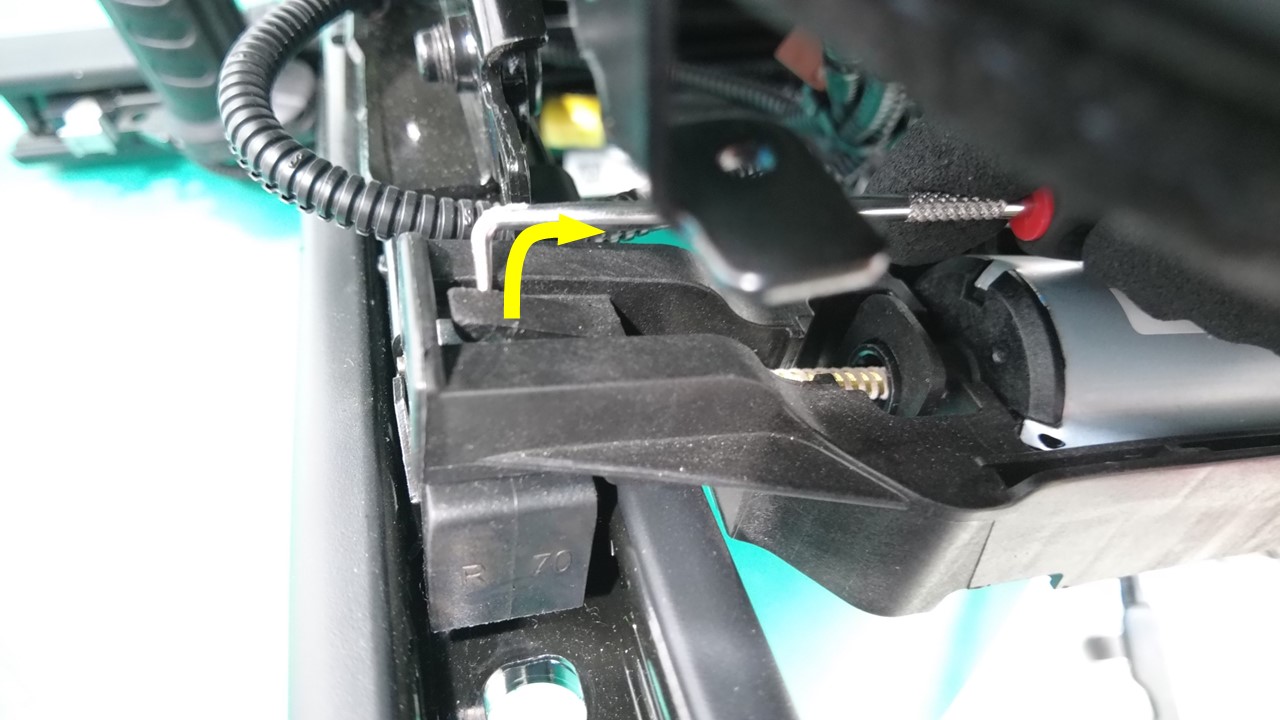

    Levez la languette du pont du moteur de glissière et faites glisser la glissière de siège extérieure pour la libérer.
  11. Avec de l'aide, dégagez le pont du moteur de glissière de la glissière de siège intérieure.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Levez la languette du pont du moteur de rail et faites glisser le pont du moteur de rail en l’éloignant du rail intérieur.

Installer

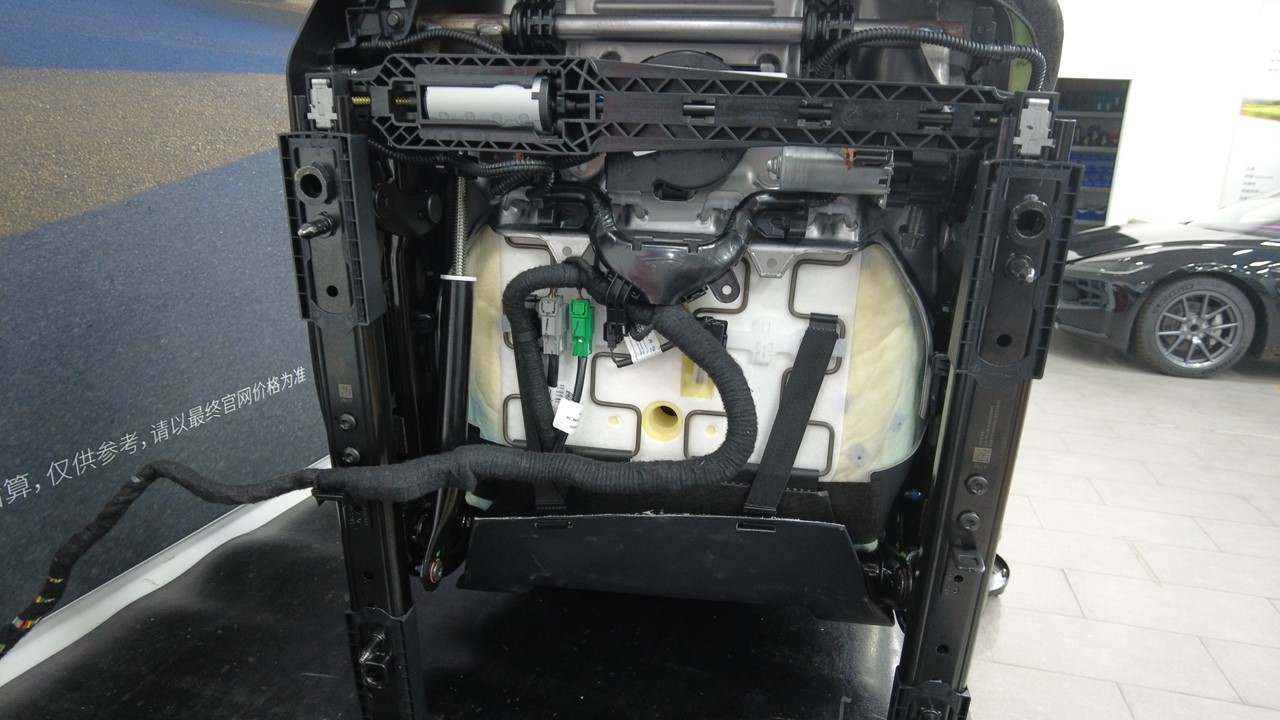

  1. Avec de l'aide, installez l'ensemble du pont du moteur de glissière de siège avant gauche sur la glissière de siège intérieure.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le câble du moteur de rail est d’équerre et doit être aligné avec le rail intérieur. Tournez le câble à la main pour l’aligner si nécessaire. Faites glisser le pont du moteur de rail dans le rail intérieur jusqu'à ce qu'il soit entièrement et solidement en place.
  2. Installez la glissière de siège extérieure sur l'ensemble de pont du moteur de glissière de siège avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le câble du moteur de rail est d’équerre et doit être aligné avec le rail intérieur. Tournez le câble à la main pour l’aligner si nécessaire. Faites glisser le pont du moteur de rail dans le rail intérieur jusqu'à ce qu'il soit entièrement et solidement en place.
  3. Branchez le connecteur électrique du moteur du rail.
  4. Avec de l'aide, installez les attaches du faisceau (x3) sur l'ensemble de pont du moteur de glissière du siège avant gauche.
  5. Posez les boulons extérieurs neufs (x2) pour fixer la glissière du siège au cadre du coussin de siège.
    38 Nm (28.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Torx T45 bit
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  6. Repositionnez le siège avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites attention lorsque vous déplacez le siège. Assurez-vous que la moquette n'est pas endommagée.
  7. Installez les nouveaux boulons avant (x2) qui fixent le siège du conducteur au véhicule.
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx Plus T45
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  8. Déplacez le siège avant gauche vers l'avant, puis installez de nouveaux boulons arrière (x2) qui fixent le siège du conducteur au véhicule.
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx Plus T45
    • Clé à cliquet sans fil/Visseuse à percussion
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  9. Fixez le harnais du siège avant gauche sous le tapis de la cabine avant gauche.
  10. Installez les attaches (x5) qui fixent le faisceau de siège avant gauche.
  11. Installez la garniture inférieure gauche du montant A Voir Trim - A-Pillar - Lower - LH (Remove and Replace).
  12. Sur l’écran tactile, touchez Contrôles > Entretien > Étalonnage du siège > Démarrer pour étalonner le siège.
  13. Replacez le siège avant gauche à sa position initiale.
  14. Remontez la vitre avant gauche et fermez la porte avant gauche.
