DC Charge Port Latch Stick - GB (Remove and Replace)
Code de correction
44010102202
FRT
0.66
REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire.
REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com.
REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.
- 1076921-00-A MULTIMÈTRE NUMÉRIQUE FLUKE 1587
- 1130480-02-A Sondes d’essai minces
- 1076927-00-A Hioki RM 3548
- 1076928-00-A Sondes d'essai, Hioki 9461
Seuls les électriciens qui ont été sensibilisés aux dangers de la haute tension et qui ont complété toutes les formations de certification requises (le cas échéant) sont autorisés à effectuer cette procédure. Portez toujours un équipement de protection personnelle et des gants isolants haute tension ayant un classement minimal de 0 (1000 volts) avant de manipuler un câble, une barre omnibus ou des raccords haute tension. Se référer à Tech Note TN-15-92-003, Mises en garde relatives à la haute tension
pour des informations supplémentaires sur la sécurité.
Retirez tous vos bijoux (montres, bracelets, bagues, colliers, boucles d’oreilles, étiquettes d’identification, piercings, etc.) et tous les objets (clés, pièces de monnaie, stylos, crayons, outils, attaches, etc.) de vos poches avant d’effectuer toute procédure vous exposant à un courant haute tension.
Vous devez porter les équipements de protection personnelle appropriés pour effectuer cette procédure :
- Gants isolants haute tension
- Gants protecteurs en cuir
- Testeur à gants haute tension
- Lunettes de sécurité
- Chaussures de sécurité (classées danger électrique)
Un souffleur de gants est la seule façon recommandée de tester les gants haute tension. Les deux gants haute tension doivent réussir le test avant que vous ne commenciez cette procédure. Si l’un ou l’autre des gants ne réussit pas le test de fuite d’air, jetez la paire.
Assurez-vous que les gants haute tension ne sont pas expirés. Vous pouvez utiliser les gants haute tension jusqu’à 12 mois après leur date de test, qui est imprimée sur le gant, mais seulement pendant 6 mois après la première utilisation, et ce, même au cours de la période de 12 mois.
Caractéristiques techniques de couple
Retirer
- Retirez l'ensemble du port de charge. Voir Chargeport (China) (Remove and Replace),
- Retirez les gants isolants contre la haute tension.

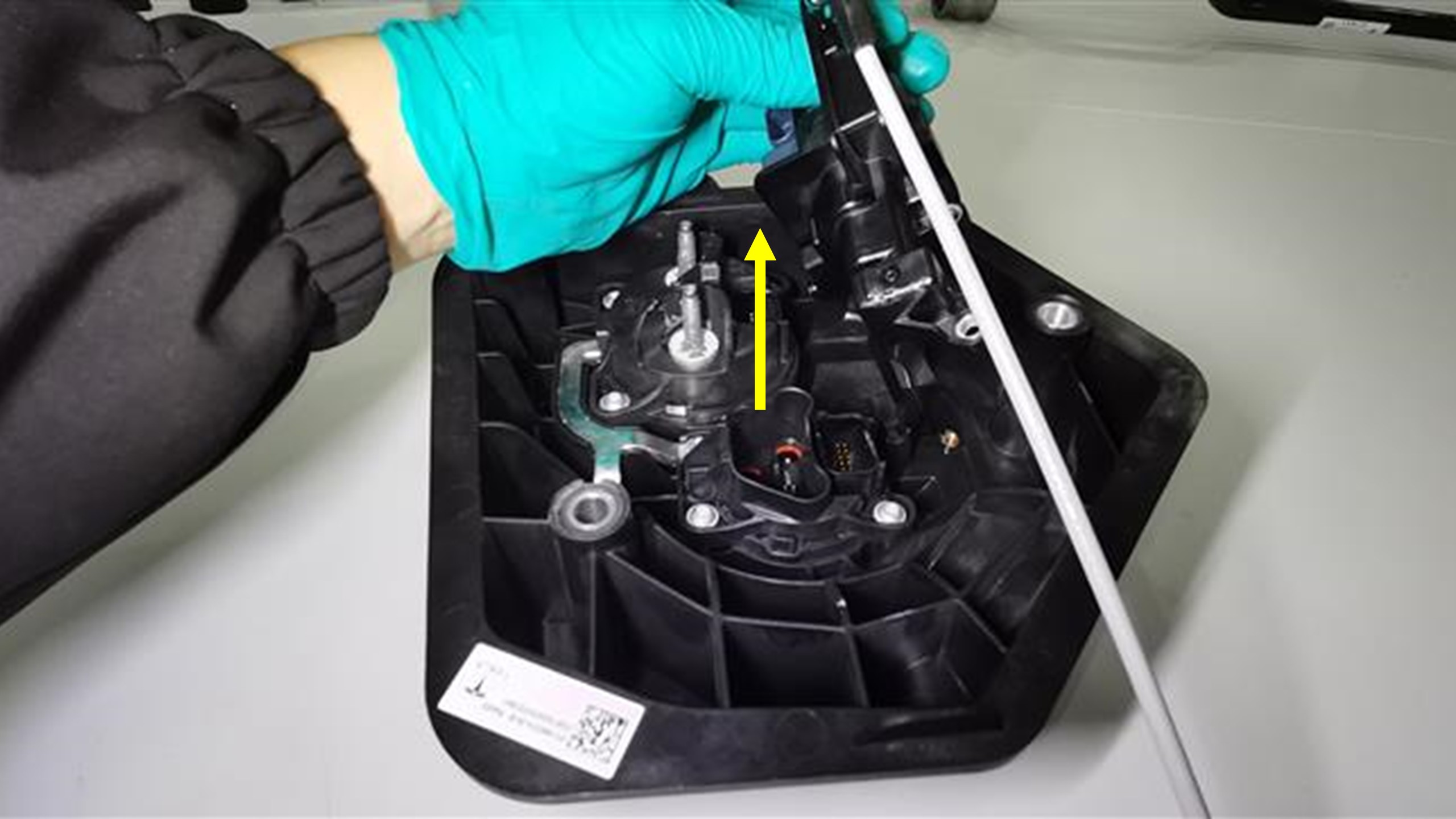

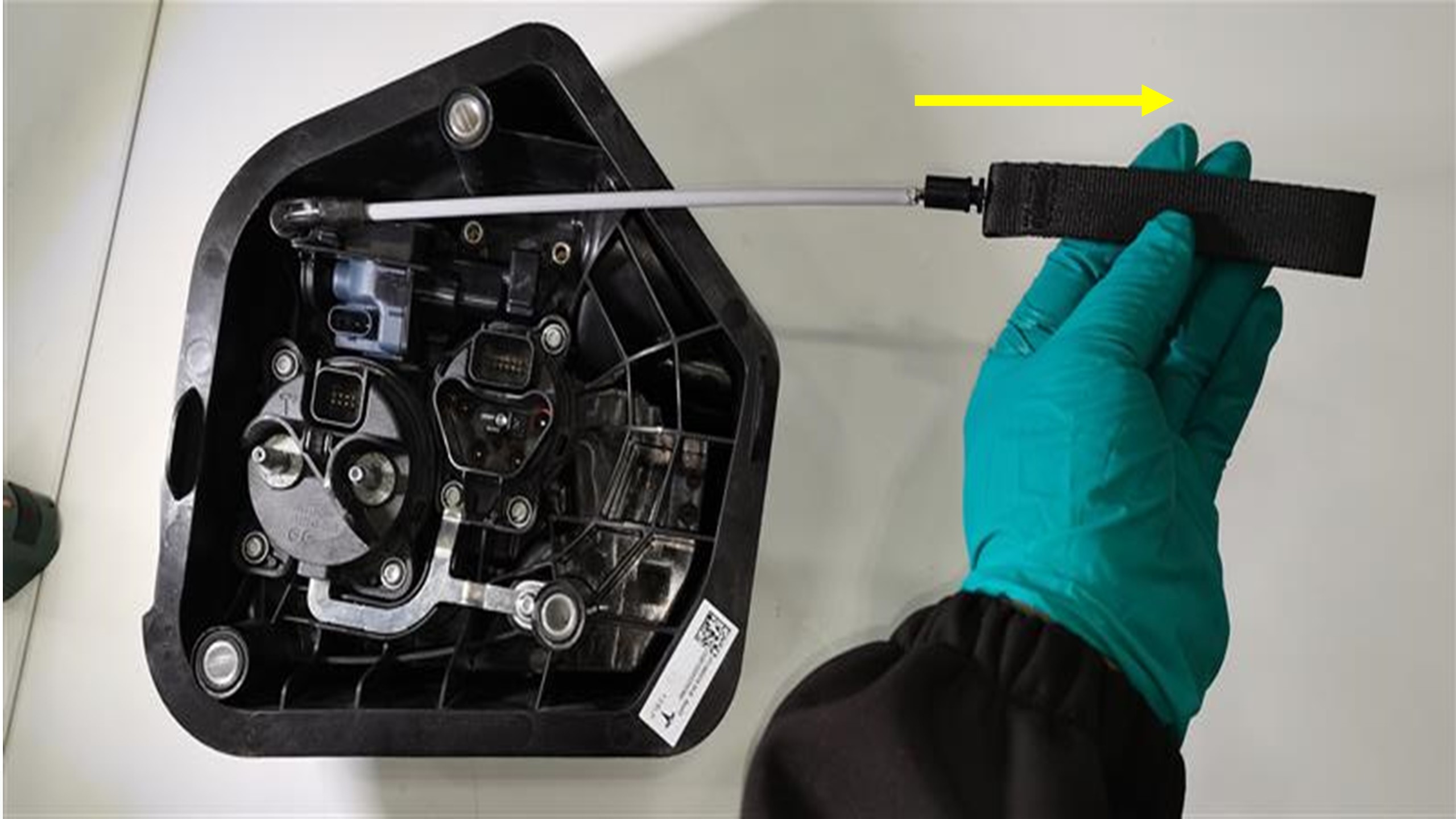

- Tirez et maintenez le câble de déverrouillage manuel pour libérer l'actionneur.
-

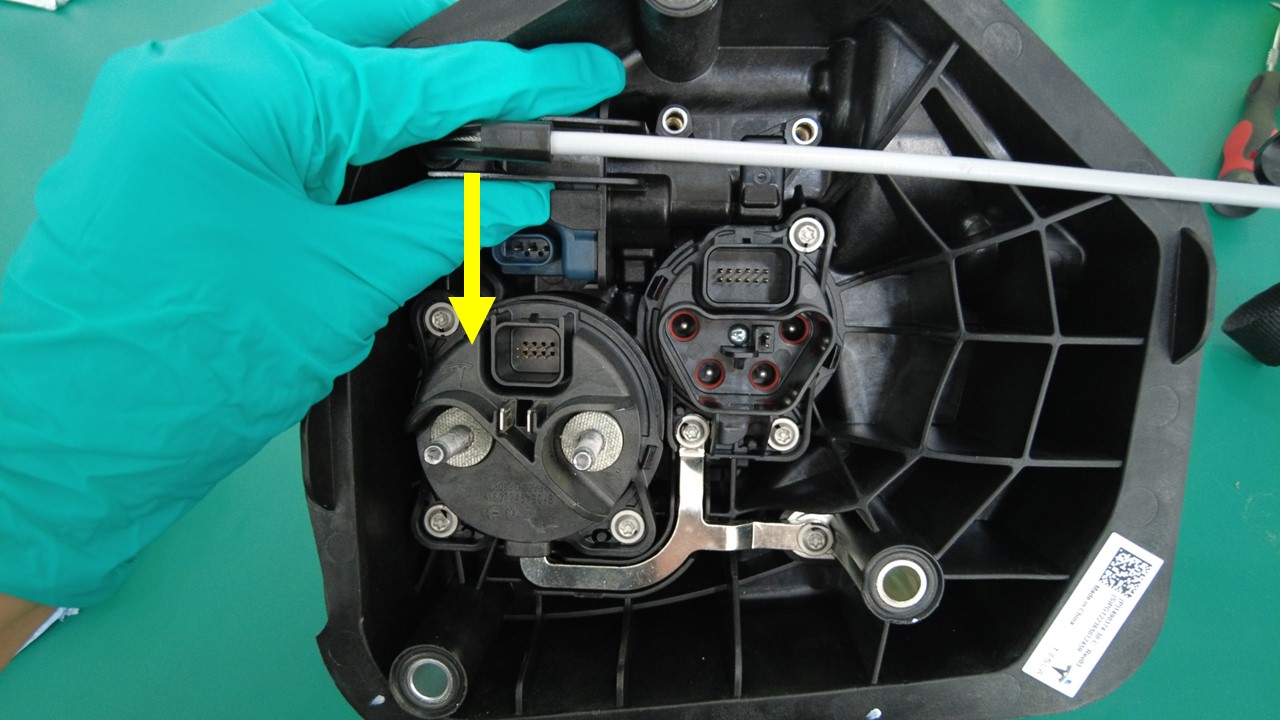

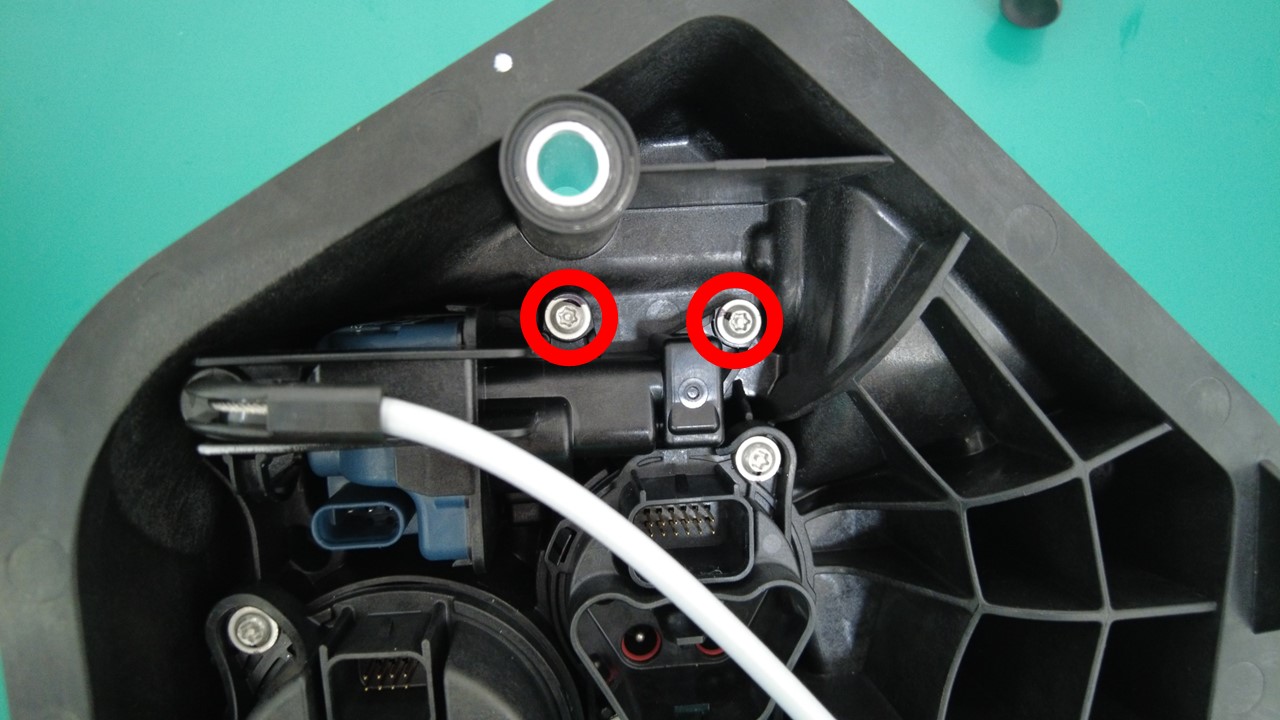

Retirez les vis fixant l’actionneur à l’ensemble du port de recharge.
TIpNous recommandons l’utilisation des outils suivants :

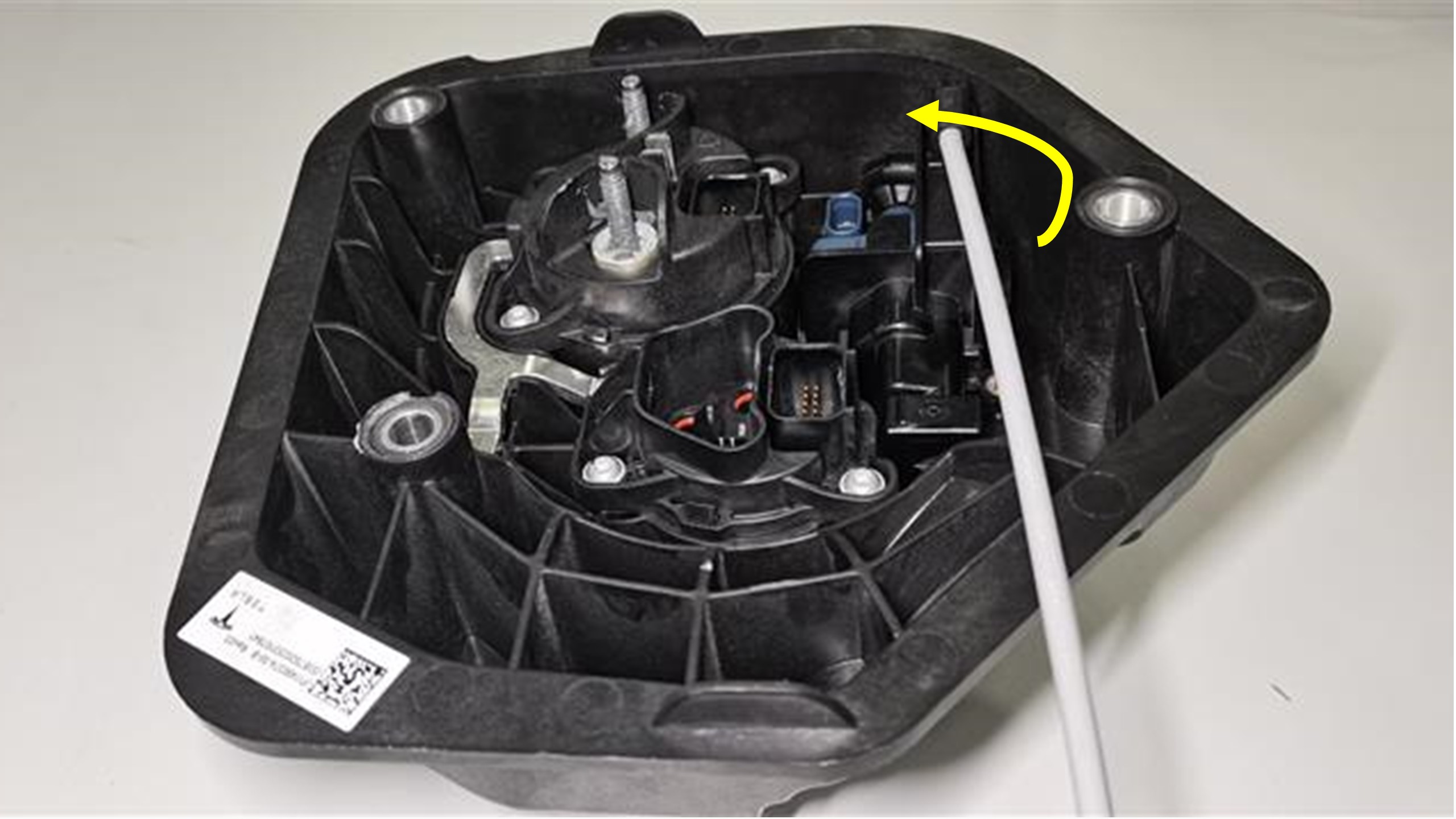

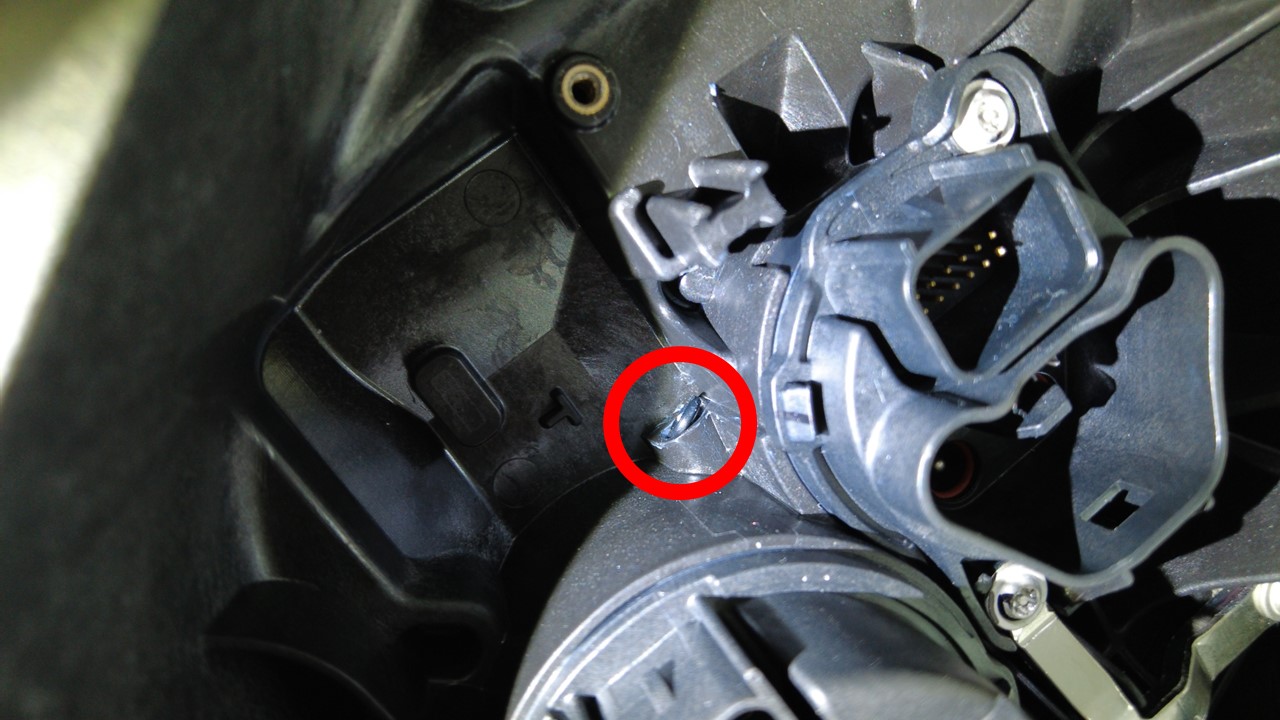

- Tournez de 30 degrés pour retirer l'actionneur de l'ensemble du port de recharge.
-

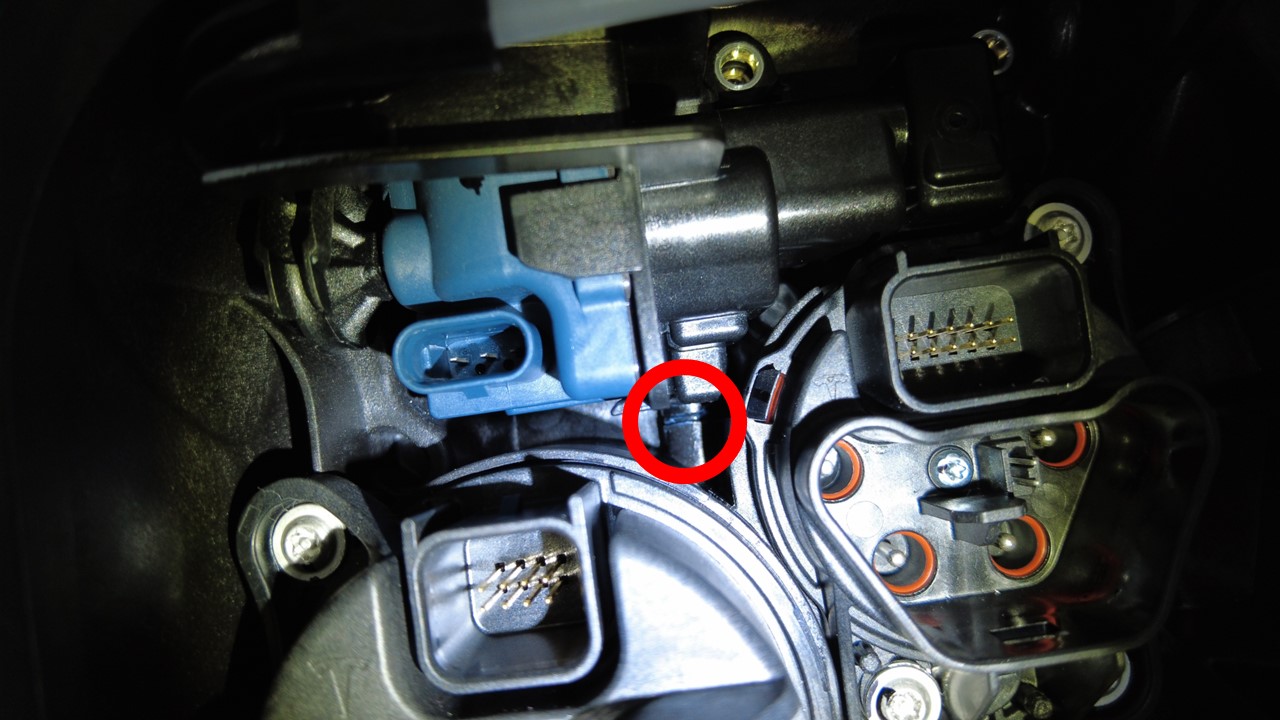

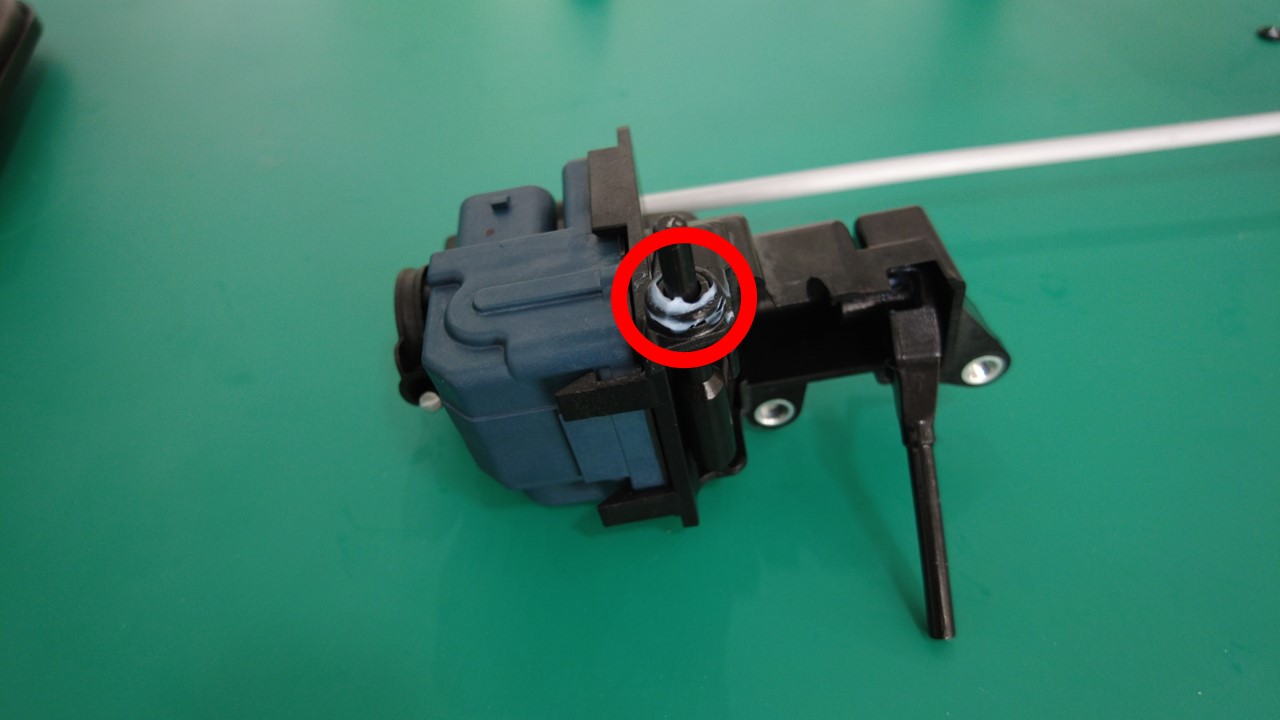

Retirez le joint torique du bâton de verrouillage CC de l'ensemble du port de recharge.
RemarqueJetez la pièce retirée.

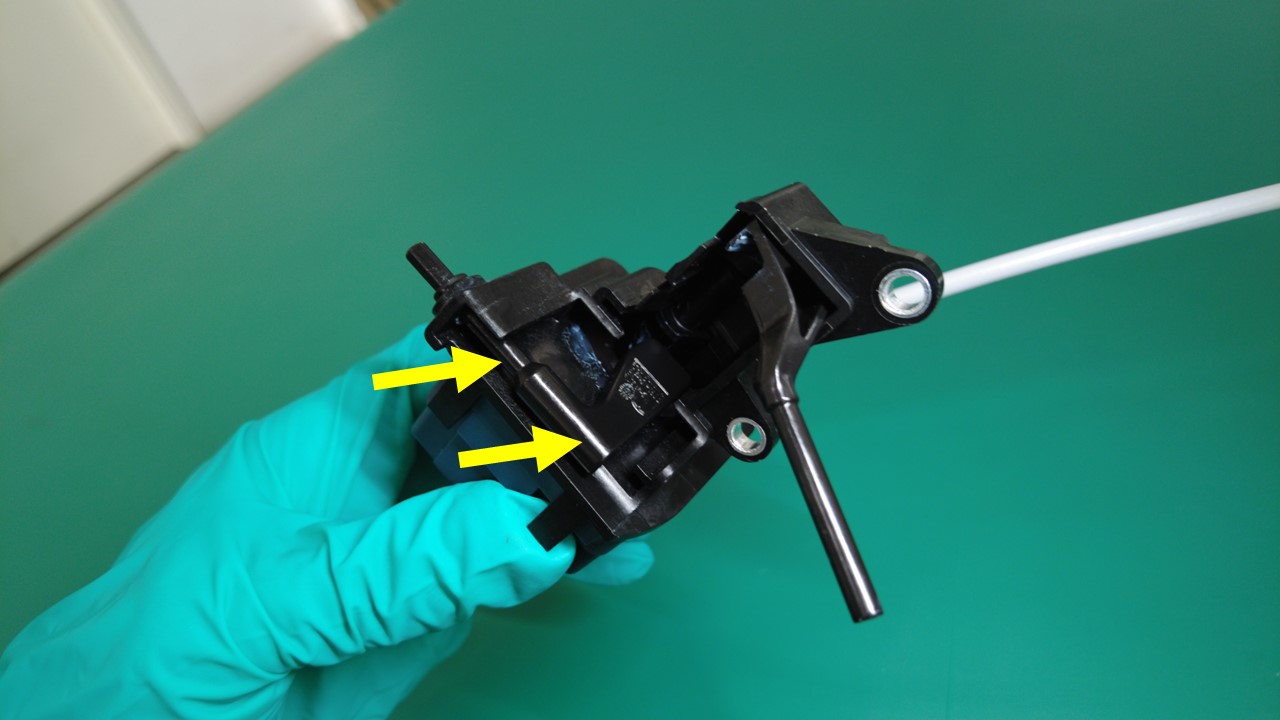

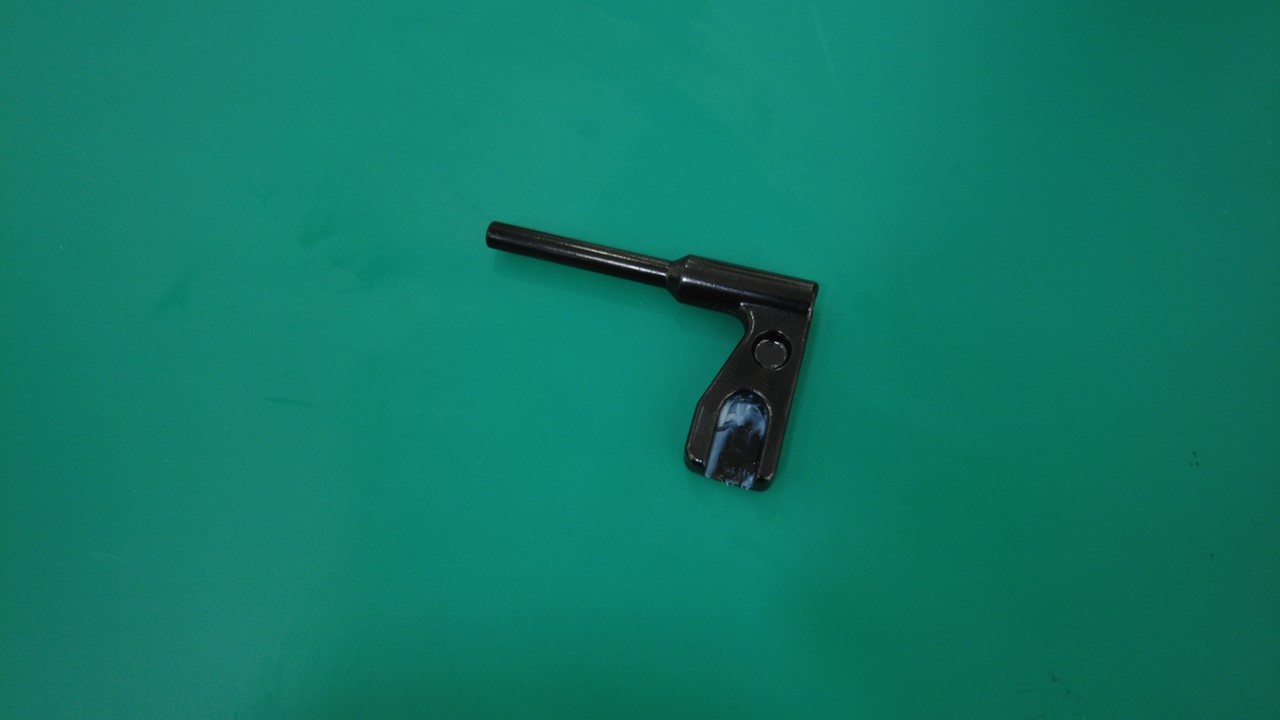

- Faites pivoter pour relâcher le bâton de verrouillage du port de recharge CA de l'actionneur.
Installer
- Appliquez une quantité suffisante de lubrifiant au bâton de verrouillage CA et le joint torique.
- Faites pivoter pour installer le bâton de verrouillage sur le port de recharge CA de l'actionneur.
-
Installez le nouveau joint torique du bâton de verrouillage CC sur l'ensemble du port de recharge.
RemarquePrenez soin de ne pas endommager le joint torique.
-
Placez l'actionneur sur l'ensemble du port de recharge.
RemarqueAppuyez doucement sur l'actionneur, assurez-vous qu'il n'y a pas d'espace entre l'actionneur et le port de recharge.
-
Installez les vis fixant l’actionneur à l’ensemble du port de recharge.
TIpNous recommandons l’utilisation des outils suivants :
- Mettez des gants isolants HV et des couvre-gants en cuir.
- Installez l'ensemble du port de charge. Voir Chargeport (China) (Remove and Replace),
