Inspection du SRS et remplacement des composants
Inspection et remplacement des composants du système de retenue de sécurité (SRS) après une collision.
Ce document vous donne les instructions relatives aux composants du système de retenue de sécurité (SRS) à inspecter et à remplacer, le cas échéant, à la suite d’une collision.
Pièces qui doivent toujours être inspectées après toute collision
Après toute collision :
- Inspectez les faisceaux de câbles et les connecteurs qui se branchent à tous les coussins gonflables et prétendeurs déployés, ainsi qu’à tout composant endommagé. Réparez ou remplacez tout faisceau endommagé (reportez-vous à pour en savoir plus). Remplacez tout composant ayant un connecteur endommagé.
- Inspectez les capteurs d’impact situés à proximité de la zone de collision pour voir s’il y a présence de dommage. Si le détecteur est endommagé, remplacez-le ainsi que la quincaillerie qui le fixe au véhicule. Consultez le manuel d’entretien pour obtenir plus d’informations à propos du remplacement du capteur d’impact.AvertissementReplacez toujours les bouchons ou rubans adhésifs retirés des caissons de porte avant lorsque vous remplacez le capteur de pression des portes avant. Les trous supplémentaires dans les portes créent plus de voies d’échappement pour l’air, ce qui diminue la capacité du capteur de détecter un impact latéral, ce qui peut avoir une incidence négative sur le déploiement des coussins gonflables.
- Pour chaque siège occupé au moment de la collision :
- Pour tout siège avant occupé au moment de la collision, inspectez tout ensemble de coussin gonflable de genou non déployé :
- Si le couvercle du protège-genoux gonflable est endommagé, remplacez l’ensemble complet du protège-genoux gonflable.
- Si le coussin gonflable pour les genoux présente des signes de dommage, tels que des éraflures, des déchirures ou des trous, remplacez l'ensemble de coussin gonflable pour les genoux.
- Si le boîtier du coussin gonflable présente des signes de dommage, tels que des déformations ou des éraflures, remplacez l'ensemble de coussin gonflable pour les genoux.
- Inspectez le siège et sa ceinture pour y déceler des signes de déformation ou d’usure au niveau des sangles. Remplacez les composants endommagés.
- Inspectez le siège, la ceinture, le rétracteur et le prétendeur pour y déceler des signes visibles de déformation ou d’usure. Remplacez les composants endommagés.RemarqueLors de l’inspection du système de ceinture de sécurité, faites particulièrement attention à la zone autour de l’anneau en D, où la sangle de ceinture de sécurité passe à travers l’épaulement du siège.
- Vérifiez l’absence de dommage sur tous les points d’ancrage de la ceinture de sécurité. Vérifiez qu’il n’y a pas de déchirures, de bosses, de plis, de dommages à l’attache ou au point de montage. Évaluez ces dommages avant de remplacer n’importe quel composant de la ceinture de sécurité.
- Sièges de la 1re rangée : Inspectez la sangle et le dispositif de réglage de la hauteur de la ceinture de sécurité (derrière la garniture du montant B) pour vérifier l’absence de déformations visibles ou de signes d’usure. Remplacez les composants endommagés.
- Sièges de la 2e rangée : Inspectez l'assise du siège pour y déceler tout signe de déformation ou d’usure. Remplacez les composants endommagés.
- Pour tout siège avant occupé au moment de la collision, inspectez tout ensemble de coussin gonflable de genou non déployé :
- Si le siège du conducteur était occupé au moment de la collision, ou si le coussin gonflable du conducteur s'est déployé, inspectez la colonne de direction :
- Retirez les composants, selon le besoin, pour accéder à la colonne de direction.

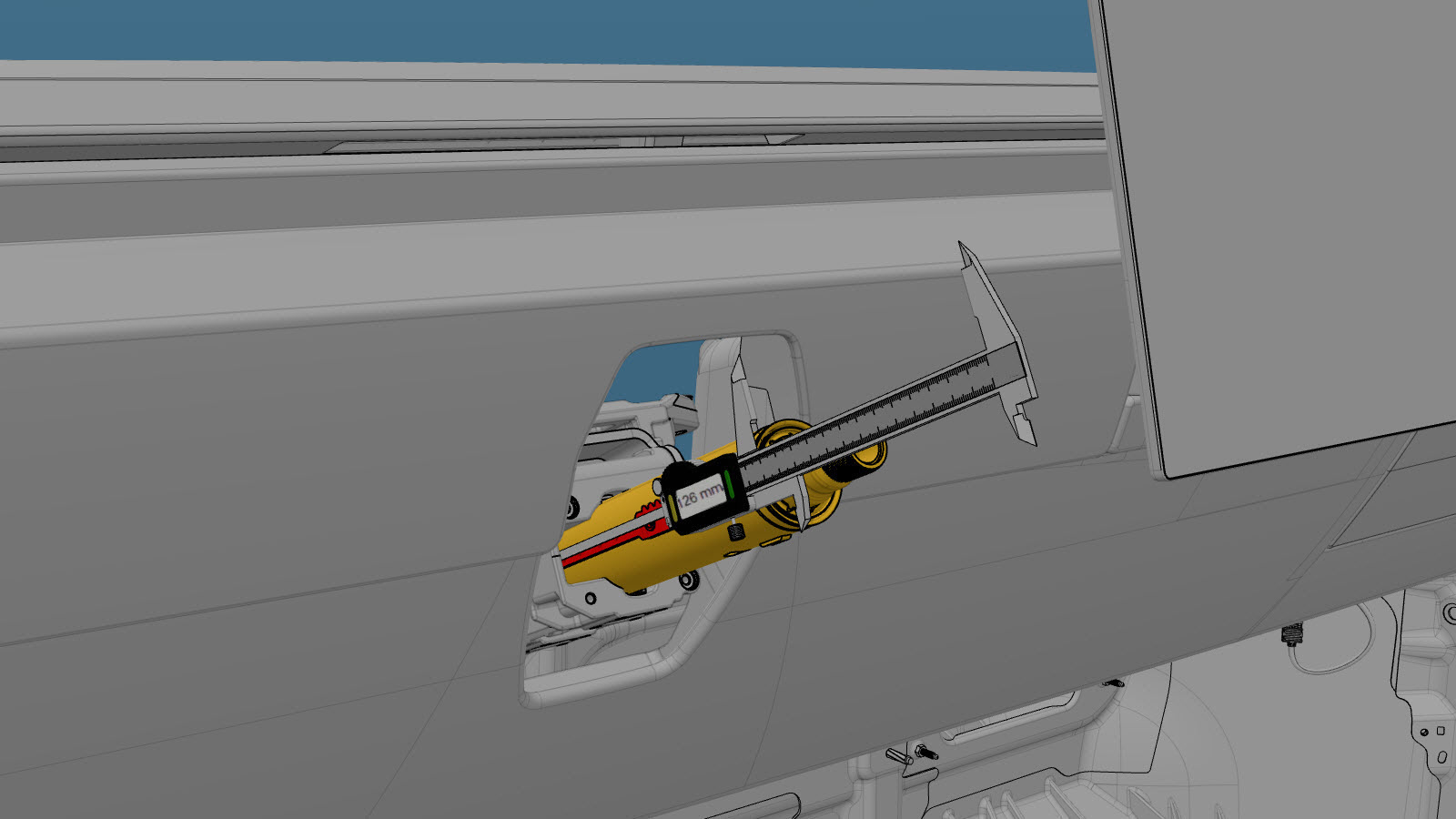

- Insérez une tige de la longueur d’un étrier entre le boîtier de la colonne et la colonne de direction jusqu’au maximum, sans forcer. Assurez-vous que l'étrier est aligné sur la sangle d'absorption d'énergie (indiqué en rouge).

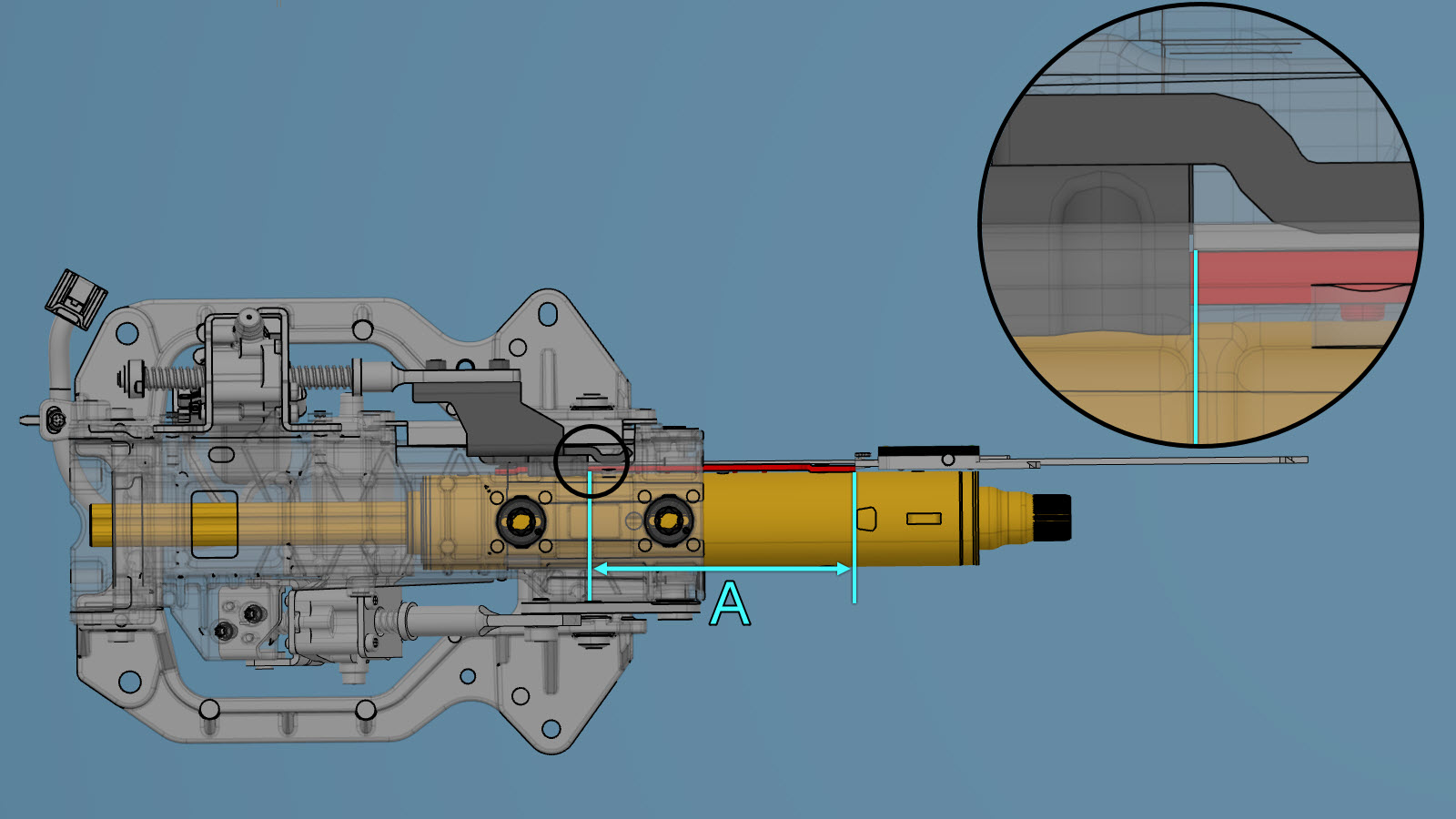

- Mesurez la distance entre l’intérieur du boîtier de la colonne et l’extrémité de la sangle d’absorption d’énergie (illustrée en rouge). Si la distance entre les deux points (mesure A) est inférieure à 126 mm, remplacez la colonne de direction.
- Utilisez la Boîte à outils pour vérifier le bon fonctionnement du système de retenue supplémentaire.
Pièces à changer à la suite du déploiement d’un coussin gonflable ou d’un prétendeur de ceinture.
Après une collision au cours de laquelle un prétendeur de ceinture de sécurité s'est déployé, remplacez les éléments suivants ainsi que toutes les fixations correspondantes :
- Le module de commande des dispositifs de retenue (RCM).
- Toute ceinture dotée d’un prétendeur déployé et la boucle de ceinture correspondante.
- Les boucles et ceintures de sécurité utilisées au moment de la collision.
- Après tout déploiement de coussins gonflable, remplacez le fusible du sectionneur de batterie pyrotechnique.RemarqueSi un prétendeur de ceinture s’est déployé, mais sans déploiement d’un sac gonflable, remplacez le fusible du sectionneur de batterie pyrotechnique seulement s’il est grillé.RemarqueNe remplacez le fusible du sectionneur de batterie pyrotechnique que si vous avez reçu la confirmation que le véhicule sera réparé.
En plus des pièces remplacées après le déploiement d’un prétendeur de ceinture de sécurité, remplacez les éléments suivants et toutes les pièces de fixation connexes après une collision avec déploiement de coussin gonflable :
- Remplacez tout coussin gonflable déployé et toutes les pièces de fixations connexes.
- Si le coussin gonflable avant du côté conducteur s’est déployé, remplacez l’ensemble du volant.RemarqueLe volant est conçu pour absorber les forces provenant du passager lors d'une collision lorsqu'un coussin gonflable ou un prétensionneur est déployé. Le volant doit être remplacé parce que le dommage pourrait ne pas être visible, et l'inspection nécessaire pour vérifier adéquatement l'intégrité structurelle du volant provoque des dommages irréparables à ce dernier.
- Si le coussin gonflable avant ou pour les genoux du conducteur s'est déployé, remplacez les éléments suivants et toutes les fixations qui les accompagnent :
- L'ensemble de la colonne de direction
- Le module de commande de la colonne de direction
- Si un coussin gonflable latéral (dans le siège) s’est déployé, remplacez l’ensemble du siège de première rangée en question.
- Si un coussin gonflable avant (côté conducteur ou passager), un protège-genoux gonflable ou un coussin gonflable latéral (monté sur le siège) s’est déployé, remplacez le module de commande de la colonne de direction et toutes les pièces de fixations connexes.
Informations sur la pièce
Vous trouverez les informations récentes à propos des pièces comprises dans le coussin gonflable par la fonction Décoder les NIV du Manuel des pièces.
