Obturateur de la grille active (retirez et remplacez)

Code de correction 18500602 0.72 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

Retirer

  1. Retirez l'ensemble carénage avant. Voir Ensemble de carénage - avant (retrait et installation).
  2. Débloquez le verrou du connecteur, puis débranchez le connecteur électrique de l'obturateur de la grille active.
  3. Détachez l’œillet du capteur de température ambiante de l’obturateur de grille active.
  4. Débranchez le connecteur du capteur de température ambiante et orientez le connecteur par le passe-fil, dans le carénage.
  5. Relâchez les languettes de verrouillage (x12) et les attaches (x2) qui fixent l’obturateur de la grille active au module ventilateur de refroidissement, puis retirez l’obturateur de la grille active du véhicule.

Installer

  1. Positionnez le tuyau de radiateur de 12 mm sur le côté supérieur gauche du radiateur, puis installez les languettes verrouillables (x12) et les attaches (x2) qui fixent l'obturateur de la grille.
    Informational PurposesAn informational icon, calling your attention
    Remarque

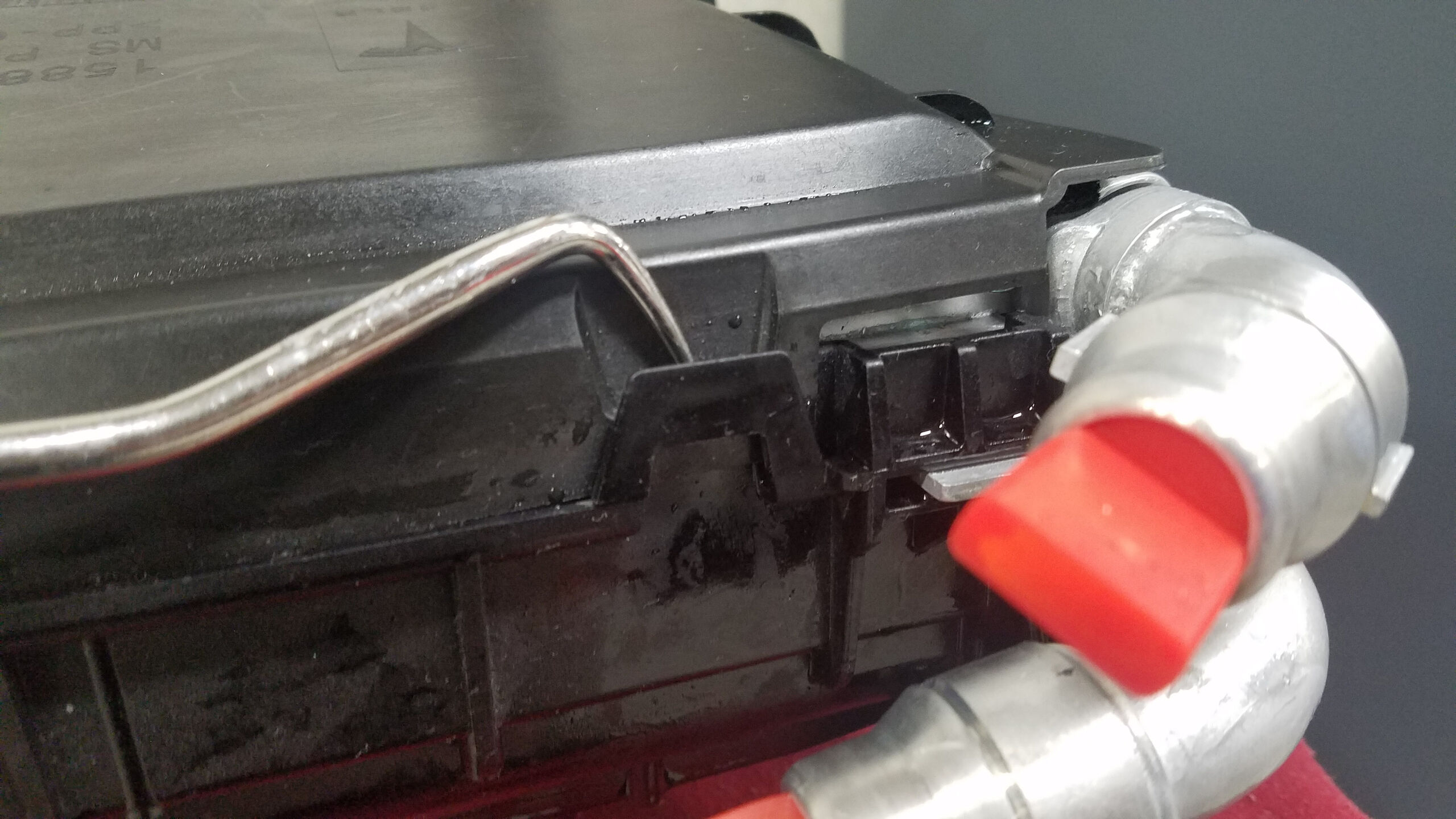

    Alignez les repères avant d'engager les languettes. Assurez-vous que l'obturateur glisse à l'intérieur de la languette, pas à l'extérieur.
  2. Faites passer le connecteur par le passe-fil dans le carénage et branchez le connecteur du capteur de température ambiante.
  3. Installez le passe-fil du capteur de température ambiante sur l'obturateur de la grille active.
  4. Branchez le connecteur de l'actionneur de la grille active et engagez la languette verrouillable.
  5. Installez l’ensemble de carénage avant, mais n’installez pas encore l’unité de rangement sous le capot ou les tabliers. Voir Ensemble de carénage - avant (retrait et installation).
  6. Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) : TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si l’essai thermique échoue, consultez l’article Toolbox 206000.
  7. Terminez l’installation du carénage avant. Voir Ensemble de carénage - avant (retrait et installation).
