Panneau de fermeture - porte - avant - gauche (retrait et remplacement)

Code de correction 11701032 0.24 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

Retirer

  1. Ouvrez la porte avant gauche et abaissez la vitre avant gauche.
  2. Retirez la garniture décorative de la porte avant gauche. Voir .
  3. Retirez le panneau de garniture de la porte avant gauche. Voir Panneau - garniture de porte - avant - gauche (retirez et remplacez)
  4. Tirez sur la languette blanche pour libérer le verrou du connecteur, puis débranchez le connecteur électrique du contrôleur de poignée de porte avant gauche.
  5. Retirez la vis qui fixe le contrôleur de poignée de porte avant gauche au panneau de fermeture de porte avant gauche.
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T25
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Rallonge de 2 po
  6. Libérez les languettes de fixation qui fixent le contrôleur de poignée de porte avant gauche à l’ensemble du panneau de fermeture de porte avant gauche, puis retirez le contrôleur de l’ensemble.
  7. Débranchez le connecteur électrique du capteur de pression de la porte avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    N'APPUYEZ PAS sur la languette rouge de verrouillage. Tirez sur la languette jusqu’à ce que le connecteur se déverrouille, puis continuer à tirer pour libérer le connecteur.
  8. Retirez les boulons (x6) qui fixent le panneau de fermeture de la porte avant gauche à l’ensemble de porte.
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 8 mm
    • Rallonge de 2 po

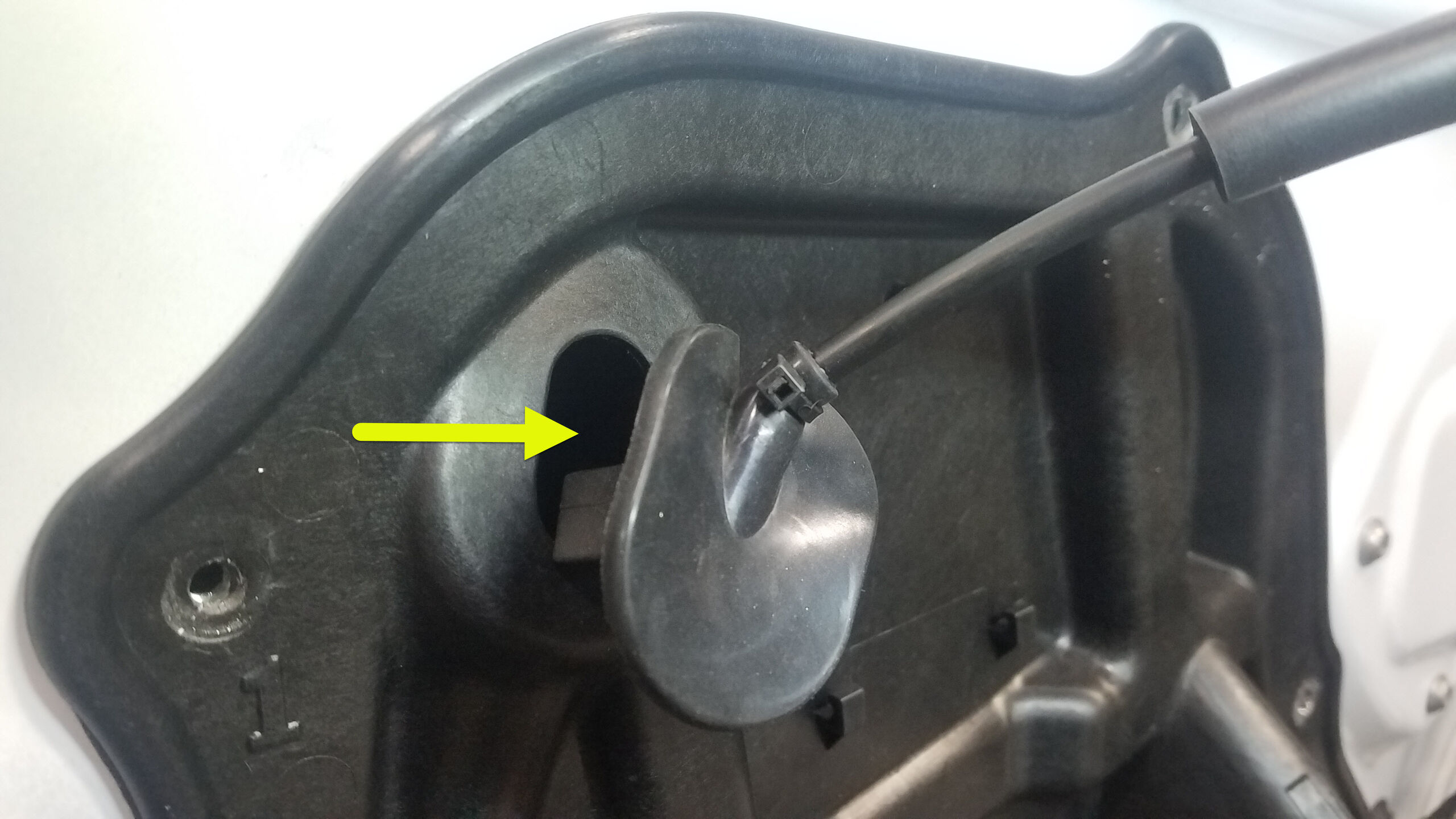

  9. Dégagez le passe-câble du loquet de l’ensemble du panneau de fermeture, puis faites passer le passe-câble et le câble dans l’ouverture.
  10. Libérez les attaches (x2) qui fixent le faisceau de câblage au panneau de fermeture de la porte avant gauche, puis retirez le panneau de fermeture du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Libérez les attaches de l’arrière du panneau pour éviter de les endommager.

Installer

  1. Acheminez le passe-câble du câble de loquet à travers l’ouverture du panneau de fermeture de porte avant gauche, puis posez le passe-câble dans l’ensemble du panneau de fermeture.
  2. Posez les boulons (x6) qui fixent le panneau de fermeture de la porte avant gauche à l’ensemble de porte.
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 8 mm
    • Rallonge de 2 po
  3. Attachez les attaches (x2) qui fixent le faisceau de câblage à l’ensemble de panneau de fermeture de porte avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous qu’un déclic se fait entendre pour engager complètement l’attache.
  4. Branchez le connecteur électrique du capteur de pression de porte avant gauche, puis engagez le verrou du connecteur.
  5. Posez le contrôleur de poignée de porte avant gauche sur le panneau de fermeture.
  6. Posez la vis qui fixe le contrôleur de poignée de porte avant gauche au panneau de fermeture de porte avant gauche.
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T25
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Rallonge de 2 po
  7. Branchez le connecteur électrique du contrôleur de poignée de porte avant gauche, puis engagez le verrou du connecteur.
  8. Installez le panneau de garniture de la porte avant gauche. Voir Panneau - garniture de porte - avant - gauche (retirez et remplacez)
  9. Installez la garniture décorative de la porte avant gauche. Voir .
  10. Remontez la vitre avant gauche et fermez la porte avant gauche.
