Récupération des données de l'enregistreur de données de conduite (EDC)

  • 2025-07-03: Ajout d'outils de récupération des données de l'enregistreur de données de conduite (EDC) et d'instructions pour le programme de récupération du port OBD2.
  • 2025-05-22: Ajout de méthodes de récupération des données de l'EDC supplémentaires.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.
Informational PurposesAn informational icon, calling your attention
Remarque
Reportez-vous à CD-23-20-001 pour consulter le guide sur l'enregistreur de données de conduite (EDC) du ModelS (2021+).
Informational PurposesAn informational icon, calling your attention
Remarque
Au besoin, suivez la ou les procédures suivantes pour récupérer des données de l'EDC d'un véhicule Model S (2021+) :
Équipement :
  • Source d'alimentation 12 V (24 W) externe.
  • Câble de diagnostic OBD2 – 2077826-00-A
  • Adaptateur PCAN-USB – 1016990-00-A
  • Câble de récupération des données de l'EDC par connexion directe au module Tesla 1492139
  • Câble de récupération des données de l'EDC embarqué Tesla – 1131144

Établir une connexion à bord

  1. Détachez les attaches (x4) qui fixent le socle pour téléphone à la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Tirez la partie inférieure du socle pour téléphone vers le haut et faites-la sortir en loa basculant par le dessous de la console centrale.
  2. Détachez l’attache, débranchez les connecteurs électriques (x3), puis retirez le socle pour téléphone du tableau de bord.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Relâchez les verrous du connecteur avant de le tirer bien droit hors de chaque prise pour éviter tout dommage.
  3. Relâchez le panneau de service du tableau de bord.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x languettes, 4x repères. Libérez les languettes supérieures et faites-les glisser vers l’arrière.
  4. Relâchez les faisceaux de diagnostic et CAN du panneau de service du TdB.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x attaches.
  5. Connectez le câble de récupération des données de l'EDC embarqué approprié.
  6. Branchez l’autre extrémité du câble de récupération des données de l'EDC embarqué dans l’adaptateur PCAN-USB.
  7. Branchez l'adaptateur PCAN-USB à l'ordinateur utilisé pour la récupération des données.
  8. Placez le porte-clé à l'intérieur du véhicule et appuyez sur la pédale de frein; cela devrait allumer le groupe d'instruments.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si cette option est activée, déverrouillez le véhicule verrouillé par NIP pour conduite. Le NIP peut être fourni au contrôleur de sécurité du véhicule (VCSEC) à l'aide de la commande de l'application mobile (interface de commande signée ou BLE [Bluetooth Low-Energy]) qui contient le NIP, ou par le biais de l'interface utilisateur (UI) du système d'infodivertissement.

Établir une connexion à bord (en utilisant le port OBD2)

  1. Branchez le câble de diagnostic OBD2 à l'adaptateur PCAN-USB.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Câble de diagnostic OBD2 – 2077826-00-A
    • Adaptateur PCAN-USB – 1016990-00-A
  2. Branchez le câble de diagnostic OBD2 au port OBD2 du véhicule.
  3. Branchez l'adaptateur PCAN-USB au port USB de l'ordinateur portable.
  4. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Établissez une connexion directe au module

Si vous n'arrivez pas à effectuer la procédure de connexion à bord, vous pourriez être en mesure de connecter le module de commande de retenue directement et d'établir une connexion directe au module. Le module de commande de retenue est situé à l'avant de la console centrale, en dessous du tableau de bord et de l'écran central.

Le module de commande de retenue peut être laissé dans le véhicule, mais il peut en être retiré au besoin :

Connexion directe au module de commande de retenue (installé dans le véhicule)

Pour établir une connexion au module de commande de retenue pendant qu'il est encore installé dans le véhicule, suivez les étapes suivantes :

  1. Si cela n'a pas déjà été fait, débranchez l’alimentation BT. Voir Alimentation 12 BT (déconnecter et connecter).
  2. Retirez le support de plinthe gauche. Voir Bride – plinthe – gauche (retrait et remplacement).
  3. En commençant par le connecteur droit, débranchez les connecteurs du faisceau du module de commande des dispositifs de retenue (x2) en appuyant sur la languette de verrouillage tout en faisant pivoter le loquet de retenue vers le côté gauche du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le mécanisme de déverrouillage est complètement désengagé lorsqu'un clic audible se fait entendre.
  4. Branchez le câble de récupération des données de l'EDC par connexion directe au module Tesla au module de commande de retenue.
  5. Branchez le câble de récupération des données de l'EDC par connexion directe au module Tesla à l'adaptateur PCAN-USB.
  6. Branchez l'adaptateur PCAN-USB à l'ordinateur utilisé pour la récupération des données.
  7. Branchez l'alimentation 12 V (24 W) au câble de récupération des données de l'EDC par connexion directe au module Tesla.
  8. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Connexion directe au module de commande de retenue (retiré du véhicule)

Pour retirer le module de commande de retenue du véhicule et établir une connexion directe, suivez les étapes suivantes :

  1. Retirez le module de commande de retenue du véhicule, puis placez le module sur une surface stable. Voir Module - commande de retenue (retirez et remplacez).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Fixez le module de commande de retenue de manière à ce qu'il ne puisse pas bouger une fois allumé.
  2. Branchez les connecteurs (x2) de câble de récupération des données de l'EDC par connexion directe au module Tesla au module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que les deux connecteurs sont bien en place.
  3. Branchez le câble de récupération des données de l'EDC par connexion directe au module Tesla à l'adaptateur PCAN-USB.
  4. Branchez l'adaptateur PCAN-USB à l'ordinateur utilisé pour la récupération des données.
  5. Branchez l'alimentation 12 V (24 W) au câble de récupération des données de l'EDC par connexion directe au module Tesla.
  6. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Alimentation externe du module de commande de retenue

L'alimentation externe du module de commande de retenue fait référence à l'alimentation du module de commande de retenue par le biais de la « boucle de premier intervenant » située dans le coffre avant. Cette procédure peut être utilisée si un porte-clé n'est pas disponible, si le système d'alimentation CC 12 V (24 W) du véhicule n'est pas disponible, ou s'il est autrement impossible de mettre le véhicule en marche.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Suivez toutes les instructions du fabricant pour assurer une utilisation sécuritaire de la source d'alimentation 12 V (24 W) externe.
Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure nécessite une source d'alimentation 12 V (24 W) externe.
  1. Ouvrez le capot avant à l'aide de l'une des méthodes suivantes :
    • Écran tactile : touchez Commandes > Coffre avant.
    • Porte-clé : cliquez deux fois sur le bouton du coffre avant du porte-clé.
  2. Retirez le panneau d’accès de la boucle de premier intervenant en tirant sur sa bordure arrière vers le haut afin de désengager les cinq pinces qui le retiennent en place. Manipulez le panneau d’accès en le dirigeant vers le pare-brise pour le retirer du véhicule.
  3. Débranchez le faisceau de la boucle de premier intervenant.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Attendez au moins deux minutes que tous les circuits électriques se déchargent complètement.
  4. Branchez la borne négative de l'alimentation externe 12 V (24 W) au châssis du véhicule.
  5. Branchez la borne positive de l'alimentation 12 V (24 W) à la broche 3 de la boucle de premier intervenant.
  6. Passez à la section « Récupération de données » pour compléter la procédure de récupération des données.

Récupération de données

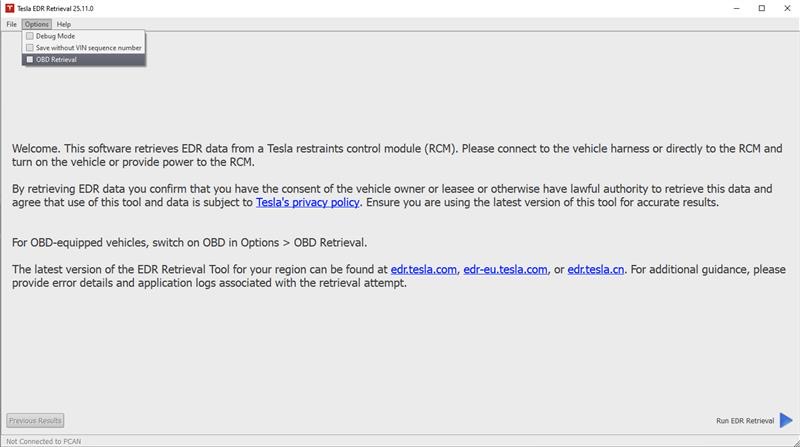

  1. Ouvrez le programme de récupération des données de l'EDC de Tesla. Le programme tente de se connecter automatiquement au module de commande des dispositifs de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque la connexion est établie correctement, un cercle vert et le message « Connected to RCM » (Connecté au module de commande des dispositifs de retenue) s'afficheront dans le coin inférieur gauche de la fenêtre.
    • Si le programme de récupération des données de l'EDC de Tesla ne communique pas avec l'adaptateur PCAN-USB, le message « Pas connecté au PCAN » s'affiche. Vérifiez la connexion à l'adaptateur PCAN-USB.
    • Si le programme de récupération des données de l'EDC de Tesla communique avec l'adaptateur PCAN-USB, mais ne communique pas avec le module de commande de retenue, le message « Pas connecté au module de commande de retenue » s'affiche. Vérifiez la connexion au faisceau du véhicule et à l'alimentation du véhicule. Si la connexion ne peut pas être établie avec succès par le biais du système de communication du véhicule, connectez-vous au module de commande de retenue à l'aide de la procédure décrite dans la section « Établissez une connexion directe au module ».
    • Si l'ordinateur portable est branché au port OBD2 du véhicule, sélectionnez Options > Récupération OBD dans le programme de récupération des données de l'EDC Tesla, puis passez à l'étape suivante.
  2. Une fois branché à l'EDC, attendez 20 secondes pour vous assurer que le module de commande des dispositifs de retenue est complètement initialisé, cliquez sur « Exécuter la récupération des données de l'EDC » et suivez les instructions à l'écran pour récupérer et enregistrer les données de l'EDC.
  3. Le fichier de données *.edr récupéré peut être utilisé pour générer un rapport de l'EDC de Tesla à https://edr.tesla.com/.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les données de l'EDC seront enregistrées localement sur l'ordinateur portable avec l'extension de fichier suivante : Documents/Tesla/tesla_vin_date_time.edr.
  4. Sélectionnez le « X » dans le coin supérieur droit de la fenêtre pour fermer le programme de récupération des données de l'EDC lorsque vous avez terminé.
