Vérin – panneau - droit (retrait et remplacement)

Code de correction 18102422 0.48 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

Retirer

  1. Ouvrez la porte avant droite.
  2. Abaissez la fenêtre avant droite.
  3. Déplacez le siège avant droit vers l'arrière.
  4. Retirez la garniture centrale du montant A droit. Voir Garniture - montant avant - milieu - gauche (retirez et remplacez).
  5. Retirez l’embout de droite du tableau de bord. Voir Capuchons d’extrémité - tableau de bord - gauche (retirez et remplacez).
  6. Retirez la garniture inférieure du montant A droit. Voir Garniture - montant avant - inférieure - gauche (retirez et remplacez).
  7. Sur l'affichage central du véhicule, touchez CONTROLS (icône de véhicule > GLOVE BOX pour ouvrir la boîte à gants.
  8. Débranchez l’alimentation BT. Voir Alimentation 12 BT (déconnecter et connecter).
  9. Retirez le socle téléphonique de la console centrale. Voir Étagère à téléphone - console centrale (retrait et remplacement).
  10. Retirez le panneau de service du tableau de bord. Voir Panneau de service - tableau de bord (retirez et remplacez).
  11. Retirez l’écran tactile. Voir Écran tactile (HW3) (retrait et remplacement).
  12. Relâchez les languettes (x4) qui fixent le panneau de fermeture du panneau de service au tableau de bord, puis retirez le panneau de fermeture du tableau de bord.
  13. Retirez la garniture centrale du tableau de bord droit. Voir Garniture - milieu - tableau de bord - droit (retrait et remplacement).
  14. Retirez le recouvrement d’espace de jambes du passager. Voir Couvercle - espace pour les jambes - passager (retrait et remplacement).
  15. Retirez le coussin gonflable de genoux du côté passager avant. Voir Coussin gonflable de genoux - passager avant (retrait et remplacement).
  16. Retirez la boîte à gants. Voir Boîte à gants (retrait et remplacement).
  17. Retirez le conduit du tableau de bord du passager avant. Voir Conduit - tableau de bord - conducteur (retrait et remplacement).

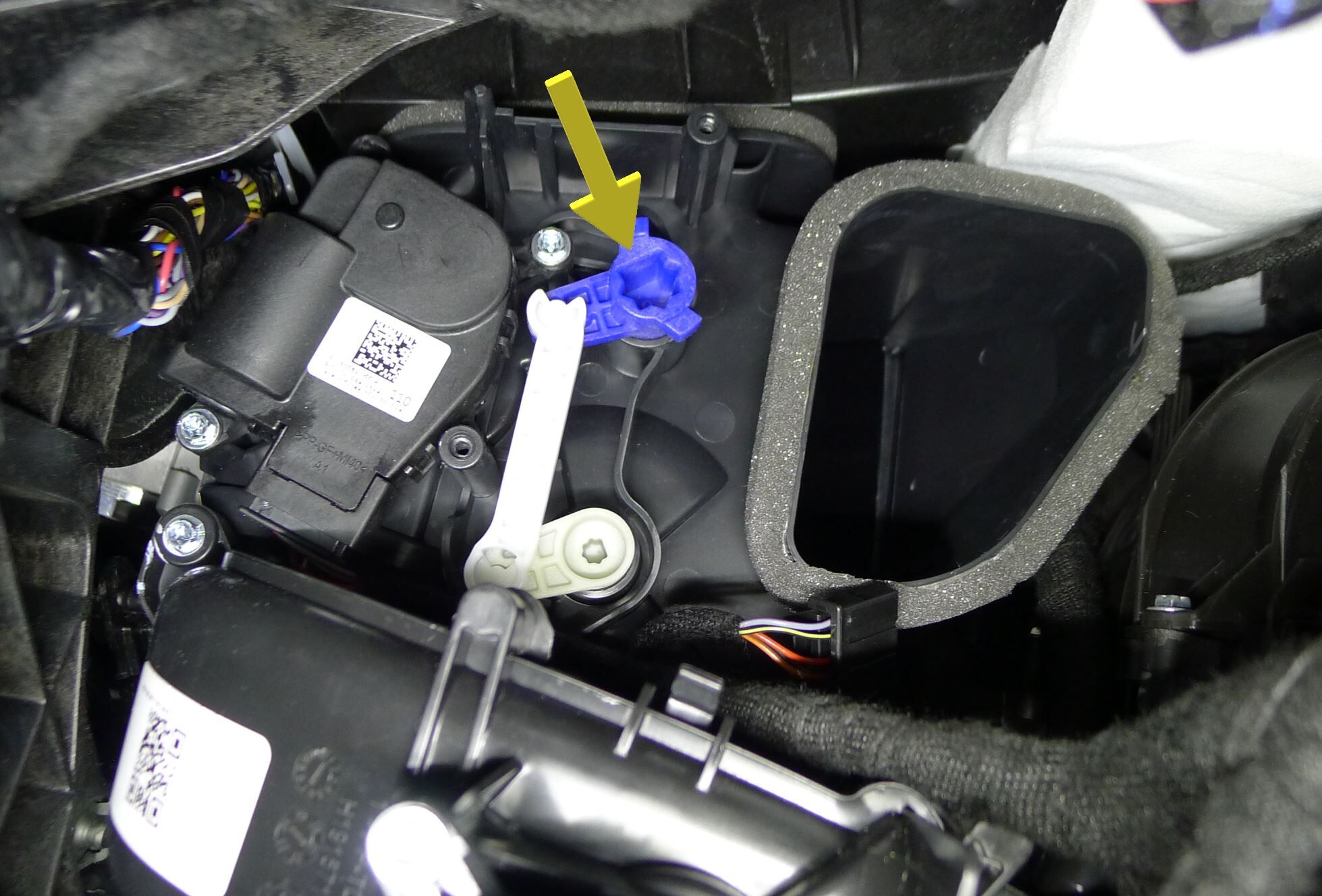

  18. Débranchez le connecteur de l'actionneur de verrouillage droit.
  19. Retirez les vis (x2) qui fixent l'actionneur de mode inférieur à l'ensemble CVAC droit, puis retirez l'actionneur du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Tenez le bras de l'actionneur et prenez note de l'angle claveté au moment de son retrait.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Ensemble de douilles de cliquet miniature

Installer

  1. Installez l’actionneur du panneau droit sur l’ensemble CVAC, puis installez les vis (x2) qui fixent l’actionneur à l’ensemble.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que l'angle claveté pour le bras de l'actionneur correspond à l'actionneur au moment de l'installation.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Ensemble de cliquetis miniature
    • Clé à cliquet/Clé dynamométrique
  2. Branchez le connecteur droit de l'actionneur de verrouillage.
  3. Posez le conduit du tableau de bord du passager. Voir Conduit - tableau de bord - conducteur (retrait et remplacement).
  4. Installez la boîte à gants. Voir Boîte à gants (retrait et remplacement).
  5. Installez le coussin gonflable de genoux du passager avant. Voir Coussin gonflable de genoux - passager avant (retrait et remplacement).
  6. Installez le couvercle du recouvrement de l’espace de jambes du passager. Voir Couvercle - espace pour les jambes - passager (retrait et remplacement).
  7. Retirez la garniture centrale du tableau de bord droit. Voir Garniture - milieu - tableau de bord - droit (retrait et remplacement).
  8. Positionnez le panneau de fermeture sur le tableau de bord, puis installez les languettes (x4) qui fixent le panneau de fermeture au tableau de bord.
  9. Installez l’écran tactile. Voir Écran tactile (HW3) (retrait et remplacement).
  10. Installez le panneau de service du tableau de bord. Voir Panneau de service - tableau de bord (retirez et remplacez).
  11. Installez le socle téléphonique de la console centrale. Voir Étagère à téléphone - console centrale (retrait et remplacement).
  12. Branchez l’alimentation BT. Voir Alimentation 12 BT (déconnecter et connecter).
  13. Installez la garniture inférieure du montant A droit. Voir Garniture - montant avant - inférieure - gauche (retirez et remplacez).
  14. Installez l’embout du tableau de bord droit. Voir Capuchons d’extrémité - tableau de bord - gauche (retirez et remplacez).
  15. Installez la garniture centrale du montant A droit. Voir Garniture - montant avant - milieu - gauche (retirez et remplacez).
  16. Replacez le siège avant droit à sa position initiale.
  17. Soulevez la vitre avant droite.
  18. Fermez la porte avant droite.
