Seitenschutz – Außen – Fahrersitz (Ausbauen und Ersetzen)

Korrekturcode 13074202 0.18 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.

  • 2026-07-29: Fähigkeiten zum Lösen des Seitenschutzclips sowie Abbildungen und Hinweise für Seitenschutzvorrichtungen mit verschiedenen Clip-Versionen hinzugefügt.
  • 12.06.2023: Hinweise zum Einstellen der Sitzhöhe für den Zugang zum Sicherheitsgurt und des Seitenschutz-Befestigungsmittels aktualisiert.
Ausrüstung:
  • 1133787-00-A Schlüssel, Sicherheitsgurtfreigabe, Model 3

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Seitenschutz – Außen – Fahrersitz (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schraube zur Befestigung des äußeren Seitenschutzes am Sitzrahmen
4 Nm (2.9 lbs-ft)
  • Torx-Steckschlüssel T20
Wiederverwenden

Ausbauen

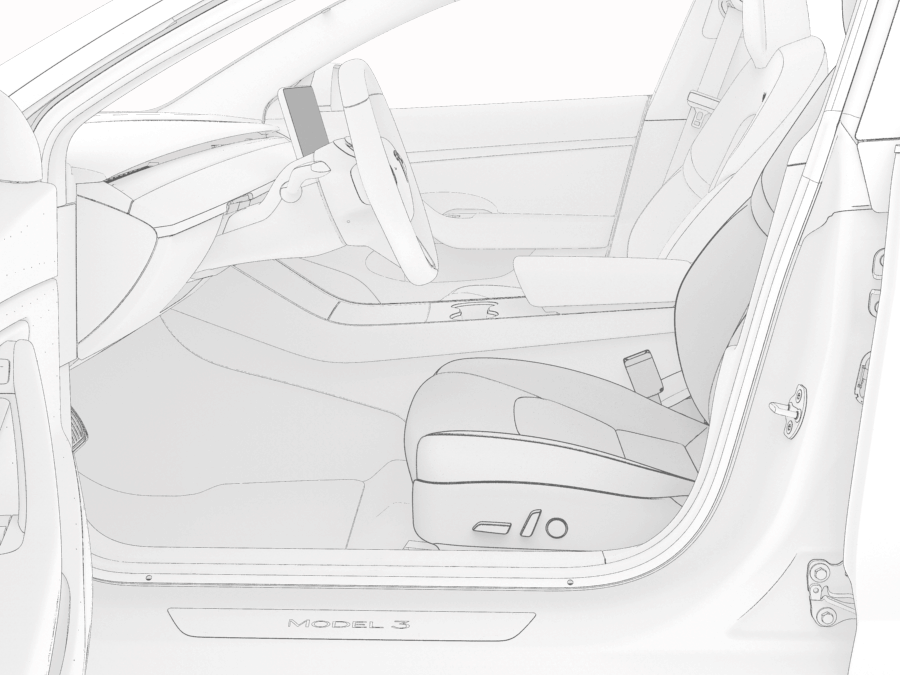

Abbildung 1. Animierte Vorführung
  1. Öffnen Sie die LH Türen und die LH Fenster.
  2. Schieben Sie den Fahrersitz ganz nach vorn.
  3. Stecken Sie das Sonderwerkzeug zum Lösen des Sicherheitsgurts (1133787-00-A) unten in die Gurtstrafferkupplung, um den Sicherheitsgurt vom Gurtstraffer zu lösen.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Senken/heben Sie den Sitz nach Bedarf, um Zugang zu erhalten.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Vermeiden Sie dabei, dass die Kopfstütze des Sitzes gegen die Sonnenblende drückt, da der Spiegel beschädigt werden könnte.
  4. Heben Sie das LH Vordersitzpolster auf die maximale Höhe an.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Stellen Sie bei Bedarf die Rückenlehne so ein, dass Sie den Dachhimmel nicht berührt.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Vermeiden Sie dabei, dass die Kopfstütze des Sitzes gegen die Sonnenblende drückt, da der Spiegel beschädigt werden könnte.
  5. Entfernen Sie die Schraube, mit der der äußere Seitenschutz des Fahrersitzes am Sitzrahmen befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Einige Fahrzeuge sind mit einer 8-mm-Schraube mit einem Anzugsmoment von 5 Nm ausgestattet.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T20
  6. Verwenden Sie ein Hebelwerkzeug für Clips, um die 2 Cliplaschen von der Unterseite des Sitzes zu lösen, und ziehen Sie den äußeren Seitenschutz des Fahrersitzes vom Sitzrahmen weg, um den Clip zu lösen, mit dem der Seitenschutz an der Mitte des Sitzrahmens befestigt ist.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Lösen Sie den Verkleidungsclip nicht mit Gewalt, da dies den Clip beschädigen könnte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Entfernen Sie den Seitenschutz zu diesem Zeitpunkt noch nicht ganz, da dies die Verkleidung, die Schaltergruppe und/oder den Kabelbaum beschädigen könnte.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Fahrzeuge, die nach dem 30.06.2023 gebaut wurden, haben Seitenschutzvorrichtungen mit 7 Clips.
    Abbildung 2. Für Fahrzeuge, die bis einschließlich 30.06.2023 gebaut wurden
    Abbildung 3. Für Fahrzeuge, die nach dem 30.06.2023 gebaut wurden
  7. Trennen Sie den Kabelbaum vom Anschluss des Stellschalters für Rückenlehne und Sitzfläche (wenn vorhanden).
  8. Ziehen Sie den äußeren Seitenschutz des Fahrersitzes nach außen, und heben Sie ihn vom Fahrzeug ab.
  9. Wenn der äußere Seitenschutz des Fahrersitzes ersetzt wird, entfernen Sie den Stellschalter für Rückenlehne und Sitzfläche vom äußeren Seitenschutz. Siehe Schalter – Einstellung Rückenlehne und Kissen – Fahrersitz (Ausbauen und Ersetzen).

Montieren

  1. Wenn der neue äußere Seitenschutz des Fahrersitzes montiert wird, montieren Sie den Stellschalter für Rückenlehne und Sitzpolster am äußeren Seitenschutz. Siehe Schalter – Einstellung Rückenlehne und Kissen – Fahrersitz (Ausbauen und Ersetzen).
  2. Schließen Sie den Kabelbaum am Anschluss des Stellschalters für Rückenlehne und Sitzpolster an (wenn vorhanden).
  3. Drücken Sie den äußeren Seitenschutz des Fahrersitzes in den Sitzrahmen, um den Clip zu montieren, mit dem der Seitenschutz an der Mitte des Sitzrahmens befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Fahrzeuge, die nach dem 30.06.2023 gebaut wurden, haben Seitenschutzvorrichtungen mit 7 Clips.
    Abbildung 4. Für Fahrzeuge, die bis einschließlich 30.06.2023 gebaut wurden
    Abbildung 5. Für Fahrzeuge, die nach dem 30.06.2023 gebaut wurden
  4. Montieren Sie die Schraube, mit der der äußere Seitenschutz des Fahrersitzes am Sitzrahmen befestigt wird.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Einige Fahrzeuge sind mit einer 8-mm-Schraube mit einem Anzugsmoment von 5 Nm ausgestattet.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T20
  5. Bewegen Sie den LH Vordersitz in seine ursprüngliche Position.
  6. Montieren Sie die Kupplung des Gurtstraffers des LH vorderen Sicherheitsgurts am LH vorderen Gurtstraffer.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Ruckeln Sie am Gurtstraffer und an der Kupplung, um sicherzustellen, dass sie korrekt befestigt sind.
  7. Schließen Sie die LH Fenster und die LH Türen.
