Scheibenwischermodul (Ausbauen und Ersetzen)

Korrekturcode 17502502 0.36 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 04.04.2024: Anweisungen nach dem Ersetzen hinzugefügt.
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Die Videos, die in diesem Verfahren enthalten sind, sind nur als Überblick für ergänzende Zwecke gedacht. Befolgen Sie alle in der Anleitung aufgeführten Schritte, um Schäden an Bauteilen und/oder Verletzungen zu vermeiden.

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Scheibenwischermodul (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schrauben zur Befestigung des Wischermoduls am Fahrzeug
7 Nm (5.2 lbs-ft)
  • Steckschlüssel, 10 mm
  • 2-Zoll-Verlängerung
 Wiederverwenden

Ausbauen

  1. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  2. Entfernen Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  3. Nur Rechtslenker: Entfernen Sie den äußeren Luftkanal der Klimaanlage. Siehe Kanal – HLK-Luftsammler – Außen (Ausbauen und Ersetzen).
  4. Bauen Sie den Deckel des Haubenschlosses aus. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  5. Entfernen Sie den Teppich im Frontstauraum. Siehe Teppich – Staufach unter der Haube (Aus- und Einbau).
  6. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  7. Bauen Sie die Wischerarme aus. Siehe Wischerarme (Ausbauen und Ersetzen).
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bei Fahrzeugen, die am oder nach dem 9. März 2019 gebaut wurden, hat die Wischermodulbaugruppe keine freie Anschlusslitze. Schalten Sie auf „Scheibenwischer-Servicemodus“, wenn sie das Modul ausbauen (nur China).
  8. Lösen Sie die Clips, mit denen die Abdeckungen des LH und des RH Federbeindoms am Fahrzeug befestigt sind, und entfernen Sie dann die Abdeckungen aus dem Fahrzeug.

    LH Federbeindom abgebildet, RH ähnlich

  9. Lösen Sie die Clips, mit denen das Windlaufgitter am Fahrzeug befestigt ist, und entfernen Sie dann das Windlaufgitter vom Fahrzeug.
  10. Trennen Sie den Steckverbinder vom Wischermodul.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Halten Sie keine Gliedmaßen in den Modulgestängebereich, da die Scheibenwischerarme automatisch in den Parkmodus übergehen.
  11. Entfernen Sie die Schrauben, mit denen das Wischermodul an der Karosserie befestigt ist, und entnehmen Sie dann das Wischermodul aus dem Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 2-Zoll-Verlängerung

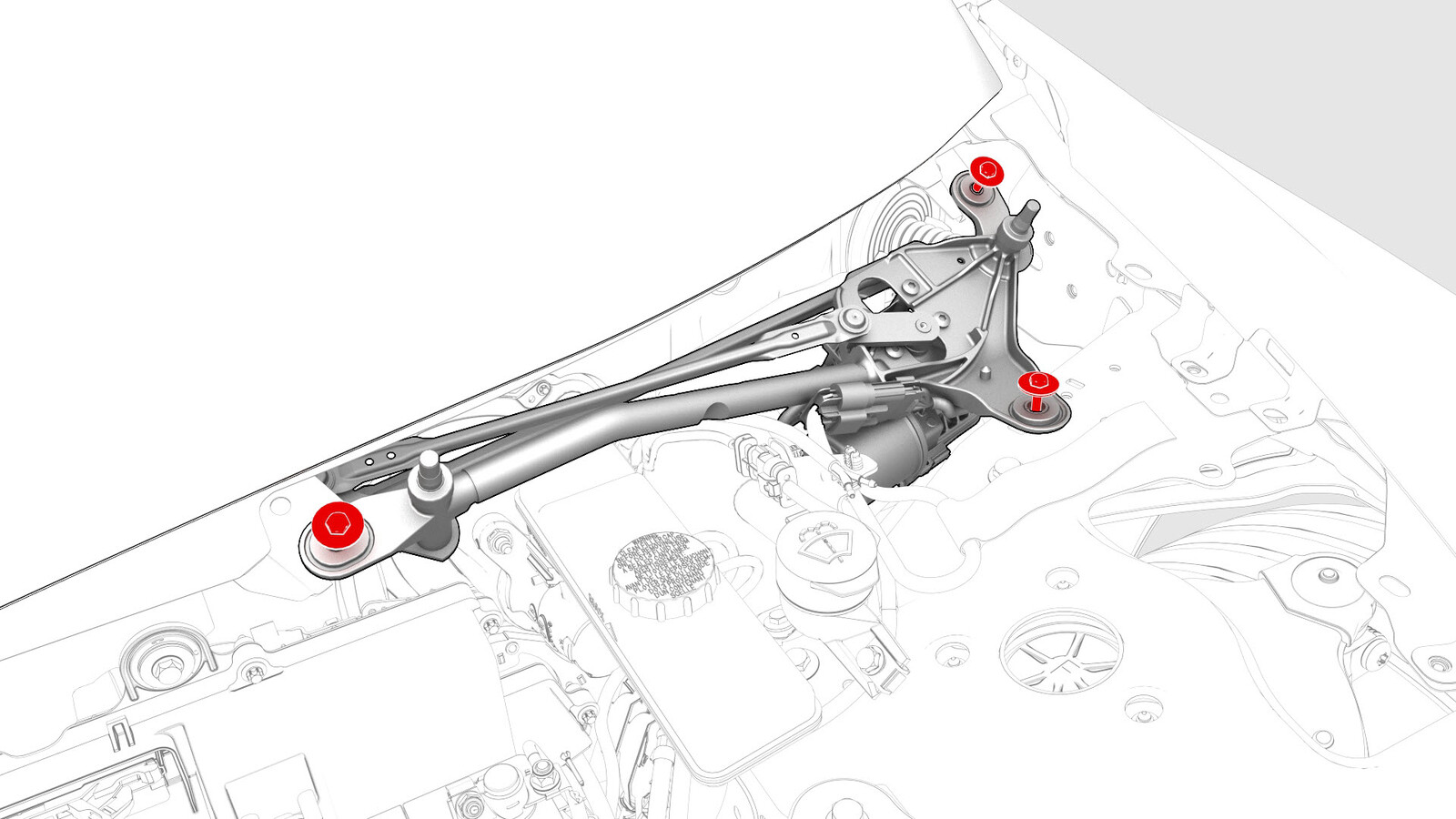

    Abbildung 1. Linkslenker
    Abbildung 2. RHD

Montieren

  1. Montieren Sie die Schrauben, mit denen das Wischermodul am Fahrzeug befestigt wird.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 2-Zoll-Verlängerung
    Abbildung 3. LHD
    Abbildung 4. RHD
  2. Trennen Sie den Steckverbinder am Wischermodul.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Halten Sie keine Gliedmaßen in den Modulgestängebereich, da die Scheibenwischerarme automatisch in den Parkmodus übergehen.
  3. Bringen Sie die Clips an, mit denen das Windlaufgitter am Fahrzeug befestigt wird.
  4. Schließen Sie die Clips an, mit denen die Abdeckungen des LH und des RH Federbeindoms am Fahrzeug befestigt werden.

    LH Federbeindom abgebildet, RH ähnlich

  5. Bauen Sie die Wischerarme ein. Siehe Wischerarme (Ausbauen und Ersetzen).
  6. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  7. Verlegen Sie den Teppich im Frontstauraum. Siehe Teppich – Staufach unter der Haube (Aus- und Einbau).
  8. Bauen Sie den Deckel des Haubenschlosses ein. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  9. Nur Rechtslenker: Bauen Sie den äußeren Luftkanal der Klimaanlage ein. Siehe Kanal – HLK-Luftsammler – Außen (Ausbauen und Ersetzen).
  10. Montieren Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  11. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  12. Aktivieren Sie über den Touchscreen den Service-Modus. Siehe Service-Modus.
  13. Führen Sie eine Neuinstallation der Software durch. Siehe Neuinstallation der Software – Touchscreen.
  14. Führen Sie das Verfahren zum Austausch des Wischers durch: Berühren Sie auf dem Touchscreen Service > Closures > Windows > Wiper replacement, berühren Sie Run, und lassen Sie die Routine durchlaufen.
  15. Prüfen Sie die Funktion der Scheibenwisch-/-waschanlage.
