Diffusor – Hinterer Stoßfänger (Ausbauen und Ersetzen)

Korrekturcode 12030802 0.24 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Technische Daten zum Drehmoment

Tabelle 1. Drehmomentdaten: Diffusor – Hinterer Stoßfänger (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schrauben zur Befestigung des Diffusors der hinteren Stoßfängerverkleidung am Fahrzeug
4 Nm (2.9 lbs-ft)
  • Steckschlüssel, 10 mm
  • 2-Zoll-Verlängerung
Wiederverwenden
Schrauben zur Befestigung des Diffusors der hinteren Stoßfängerverkleidung an der Außenkante der hinteren Stoßfängerverkleidung
3 Nm (2.2 lbs-ft)
  • Steckschlüssel, 10 mm
Wiederverwenden
Schrauben zur Befestigung des Diffusors der hinteren Stoßfängerverkleidung innen an der hinteren Stoßfängerverkleidung
3 Nm (2.2 lbs-ft)
  • Steckschlüssel, 10 mm
Wiederverwenden

Ausbauen

  1. Heben Sie das Fahrzeug an, und stützen Sie es ab. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  2. Entfernen Sie die Clips, mit denen der hintere Teil der LH und der RH hinteren Radhausverkleidung an der Karosserie befestigt ist.
  3. Bauen Sie das mittlere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Mitte (Ausbauen und Ersetzen).

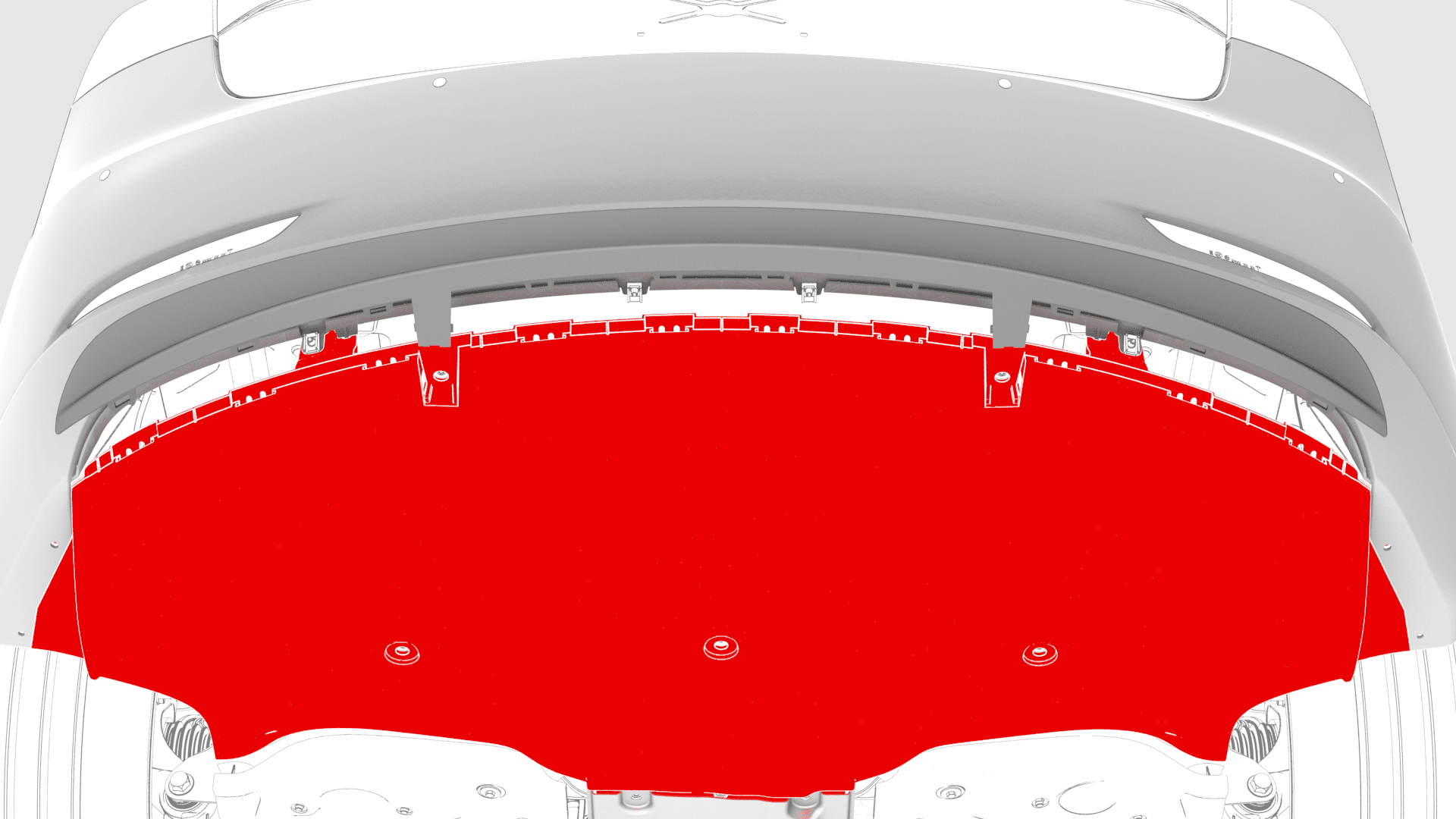

  4. Entfernen Sie die Abdeckungen der Befestigungsmittel und die Schrauben, mit denen der Diffusor der hinteren Stoßfängerverkleidung am Fahrzeug befestigt ist.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Neuere Fahrzeuge verfügen über die vordere mittlere Schraube.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 2-Zoll-Verlängerung
  5. Entfernen Sie die Schrauben, mit denen der Diffusor der hinteren Stoßfängerverkleidung an der Außenkante der hinteren Stoßfängerverkleidung befestigt ist.
    3 Nm (2.2 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
  6. Entfernen Sie die Schrauben, mit denen der Diffusor der hinteren Stoßfängerverkleidung innen an der hinteren Stoßfängerverkleidung befestigt ist.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Greifen Sie in den gelockerten Diffusor der hinteren Stoßfängerverkleidung, um Zugang zu den Schrauben zu erhalten.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
  7. Lösen Sie die Laschen, mit denen der Diffusor der hinteren Stoßfängerverkleidung an der hinteren Stoßfängerverkleidung befestigt ist, und entfernen Sie den Diffusor.

Montieren

Beim Einbauverfahren werden die Schritte des Ausbauverfahrens in umgekehrter Reihenfolge ausgeführt.
