Scharnierblech – HV-Steuergerät (Nachrüstung)

Korrekturcode 16301626 0,20 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und darüber, wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.

  • 2025-11-11: Neues Verfahren veröffentlicht.
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung

Nur Techniker, die alle erforderlichen Zertifizierungskurse absolviert haben, dürfen dieses Verfahren durchführen. Tesla empfiehlt, dass die Techniker externer Dienstleister entsprechende Schulungen absolvieren, bevor sie dieses Verfahren durchführen. Zu weiteren Informationen über die Anforderungen von Tesla an Techniker oder Beschreibungen der Thematik für Dritte siehe Anforderungen zur HV-Zertifizierung. Beim Umgang mit einem Hochspannungskabel, einer Stromschiene oder eines Hochspannungsanschlusses müssen immer geeignete persönliche Schutzausrüstung (PSA) sowie Isolierhandschuhe mit einer Mindestauslegung von Klasse 0 (1000 V) getragen werden. Weitere Sicherheitsinformationen finden Sie in den Technischen Hinweisen TN-15-92-003, Sorgfaltsregeln beim Umgang mit Hochspannung.

Ausbauen

  1. Entfernen Sie alle Gegenstände aus Ihren Taschen und stellen Sie sicher, dass Sie keine Metallgegenstände tragen.
  2. Untersuchen Sie die Hochspannungs-Isolierhandschuhe, und ziehen Sie dann die Hochspannungs-Isolierhandschuhe und die Überhandschuhe aus Leder an.

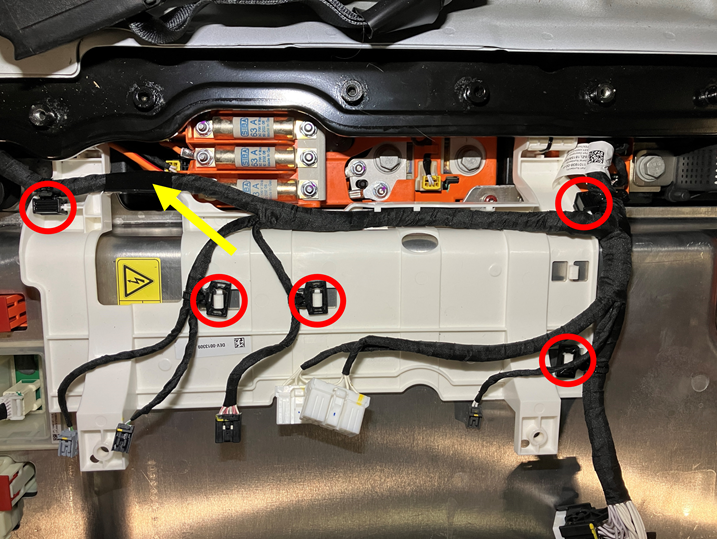

  3. Lösen Sie die 5 Kabelbaumclips und das Klebeband des HV-Gehäuses vom Scharnierblech des HV-Steuergeräts.
  4. Entfernen Sie das Scharnierblech des HV-Steuergeräts.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

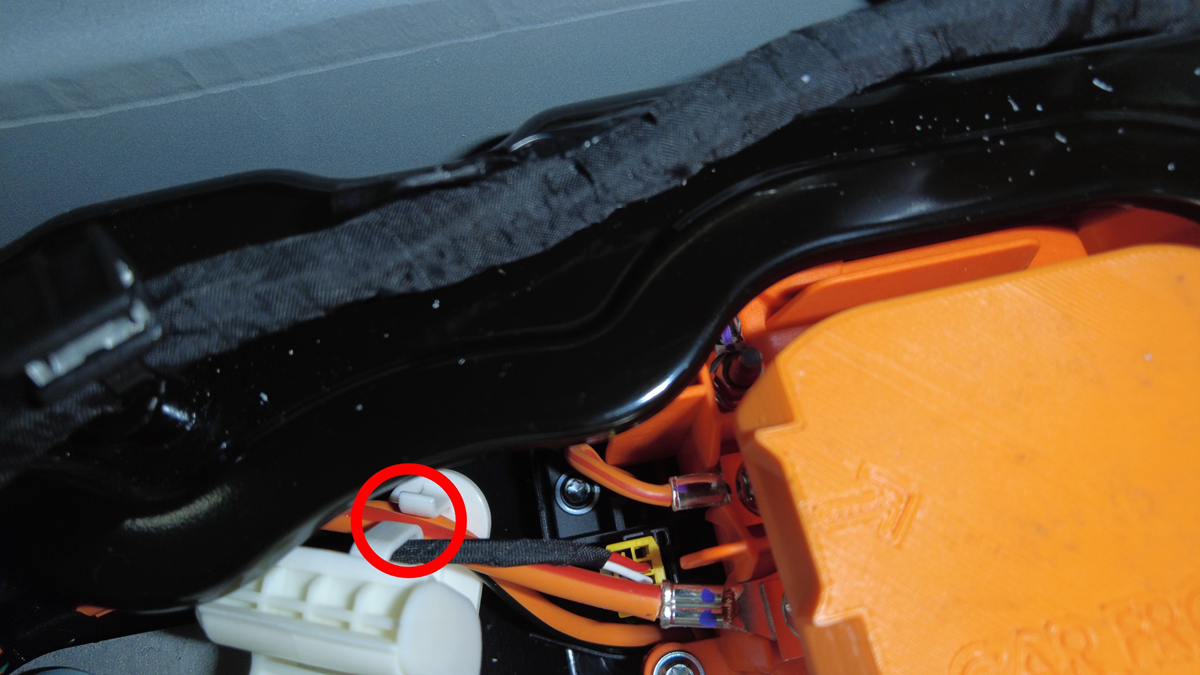

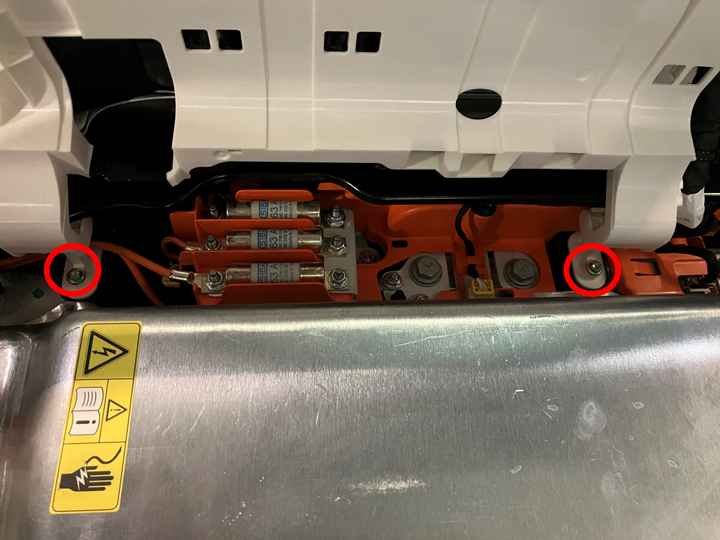

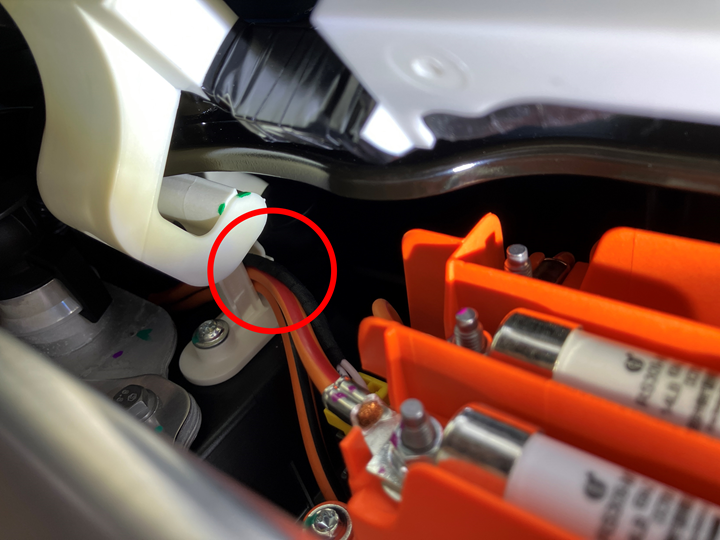

    2 Schrauben, 3 Drähte, durch das RH Scharnier geführt. Heben Sie das Scharnierblech so weit wie nötig an, um an die Befestigungsteile zu gelangen.

Montieren

  1. Montieren Sie das neue Scharnierblech des HV-Steuergeräts (1101626-00-H) am HV-Gehäuse.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

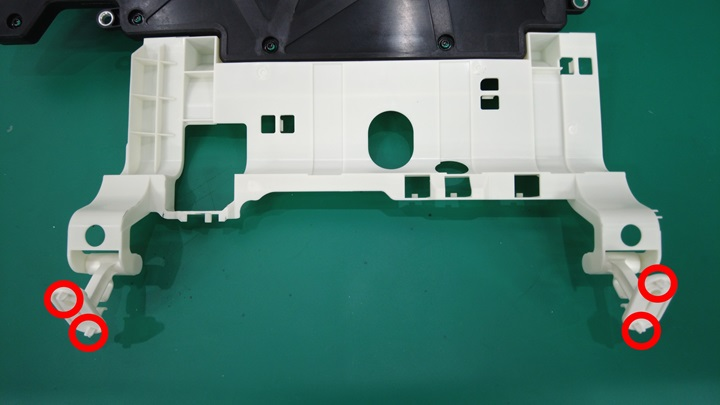

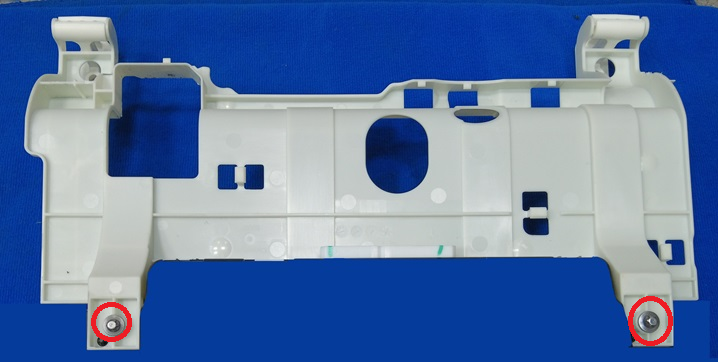

    2 Schrauben, T25, 2 Nm, 4 Fixierstifte, 3 Drähte, durch das RH Scharnier geführt.
  2. Montieren Sie die 5 Kabelbaumclips und das Klebeband zur Befestigung des Kabelbaums des HV-Gehäuses am Scharnierblech des HV-Steuergeräts.
