PTC Heater Electronics (Retrofit) (Modify)

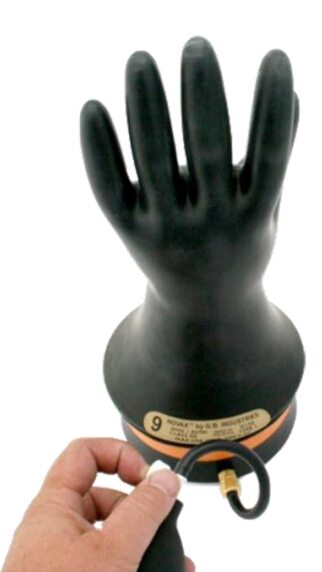

Korrekturcode 16014567 FRT 1.14 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Weitere Informationen über FRTs und darüber, wie sie erstellt werden, finden Sie unter Richtzeiten. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.
Anmerkung
Neuere HV-Ersatzbatterien haben keine Elektronik für die PTC-Heizung. Befolgen Sie dieses Verfahren, um die Elektronik für die PTC-Heizung an der Ersatzbatterie zu montieren.
Anmerkung
Dieses Verfahren beginnt, wenn die alte HV-Batterie bereits aus dem Fahrzeug ausgebaut ist. Verwenden Sie diese Korrektur in Verbindung mit der entsprechenden HV-Batterie-Korrektur (Ausbauen und Ersetzen).
Anmerkung

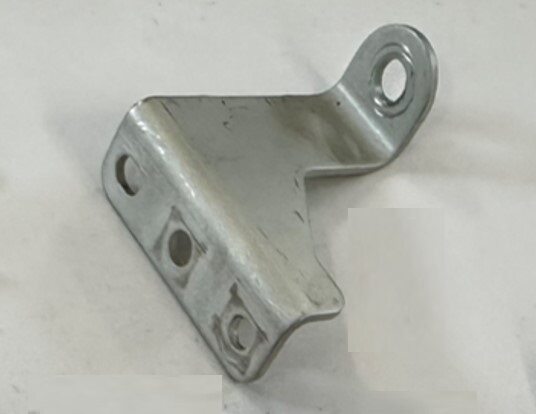

Die für diese Anpassung erforderlichen Teile werden automatisch der Service-Aktivität hinzugefügt. Der Wärmeschrumpfschlauch (3M TN: EPS300-3/4-48"-RED-45 PCS, Digikey TN: 3M161211-ND) muss jedoch extern beschafft werden (Tesla-Mitarbeiter in NA und EMEA: Verwenden Sie den Digikey-Punchout;Tesla-Mitarbeiter in CN: Bestellen Sie 2393485-00-A – Woer 3:1 Wärmeschrumpfschlauch 9.5, Gelb).
Ausrüstung:
- 1109531-00-B – PTC/AC-Stiftleisten-Abziehwerkzeug
- 1126453-00-A – Pinzette

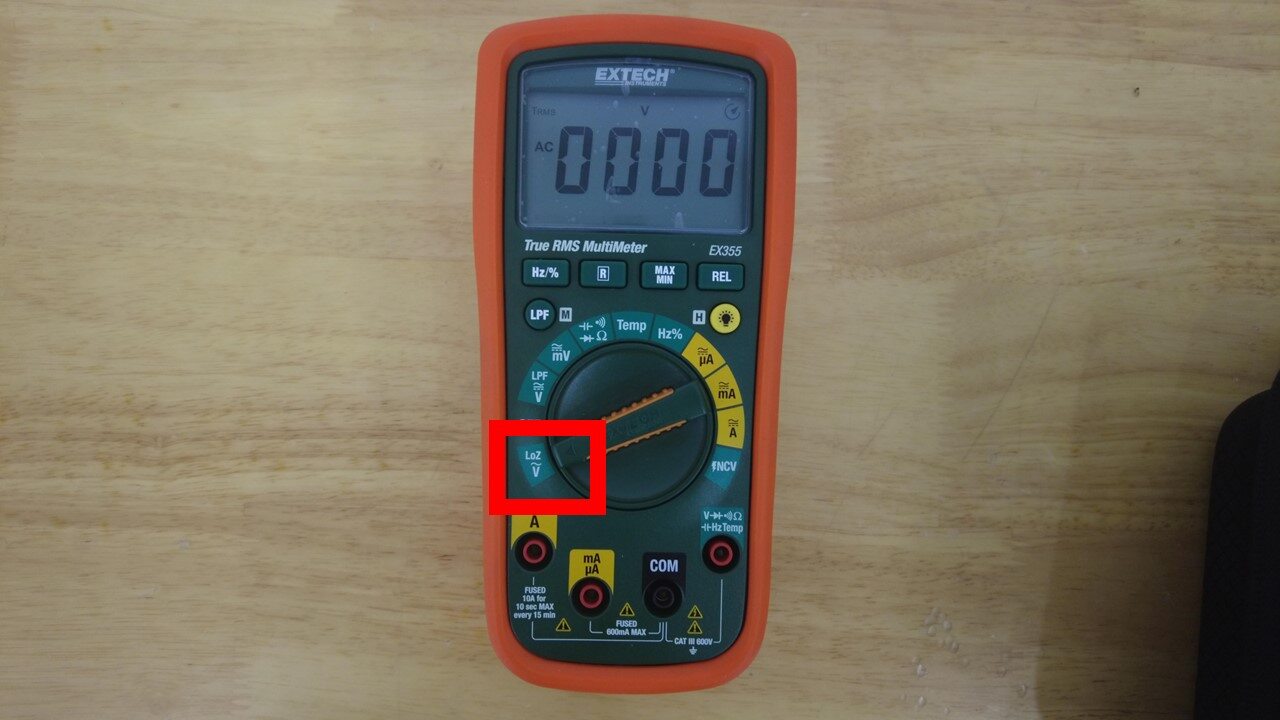

- 1453448-01-A – Kit: Digitalmultimeter-Set EXTECH 335
- 1467483-00-B – M3/Y Gehäuse-Service-Isolatorsatz
- 1131071-00-A – DUMMY-TRENNSCHALTER, PYRO, SICHERHEIT
- 1780974-00-A - HV-WERKZEUG-KIT
- 1076927-00-A – HIOKI RM 3548
- 1076928-00-A – PRÜFSPITZEN – HIOKI 9461
Technische Daten zum Drehmoment
| Beschreibung | Drehmomentwert | Empfohlene Werkzeuge | Wiederverwenden/Ersetzen | Hinweise |
|---|---|---|---|---|
| Muttern zur Befestigung der Kompressor-/PTC-Sicherung |
 4.5 Nm (3.3 lbs-ft) |
|
Ersetzen | 1104458-00-A |
|
Mutter zur Befestigung der positiven Hilfssammelschiene der HV-Batterie Mutter zur Befestigung des negativen AC-Kabelbaums an der negativen DC-Zwischenkreis-Sammelschiene der HV-Batterie |
4.5 Nm (3.3 lbs-ft) |
|
Wiederverwenden | |
| Schrauben (x2) zur Befestigung der Sicherung des PCS-Ausgangs |
4.5 Nm (3.3 lbs-ft) |
|
Ersetzen | 1115833-00-B |
| Muttern (x2) zur Befestigung des negativen AC-Kabelbaums am Transformator |
2.5 Nm (1.8 lbs-ft) |
|
Wiederverwenden | |
| Schraube zur Befestigung der HV-Träger-Baugruppe |
3 Nm (2.2 lbs-ft) |
|
Wiederverwenden | |
| M4-Mutter und -Schraube |
2.5 Nm (1.8 lbs-ft) |
|
Wiederverwenden |
Ausbauen

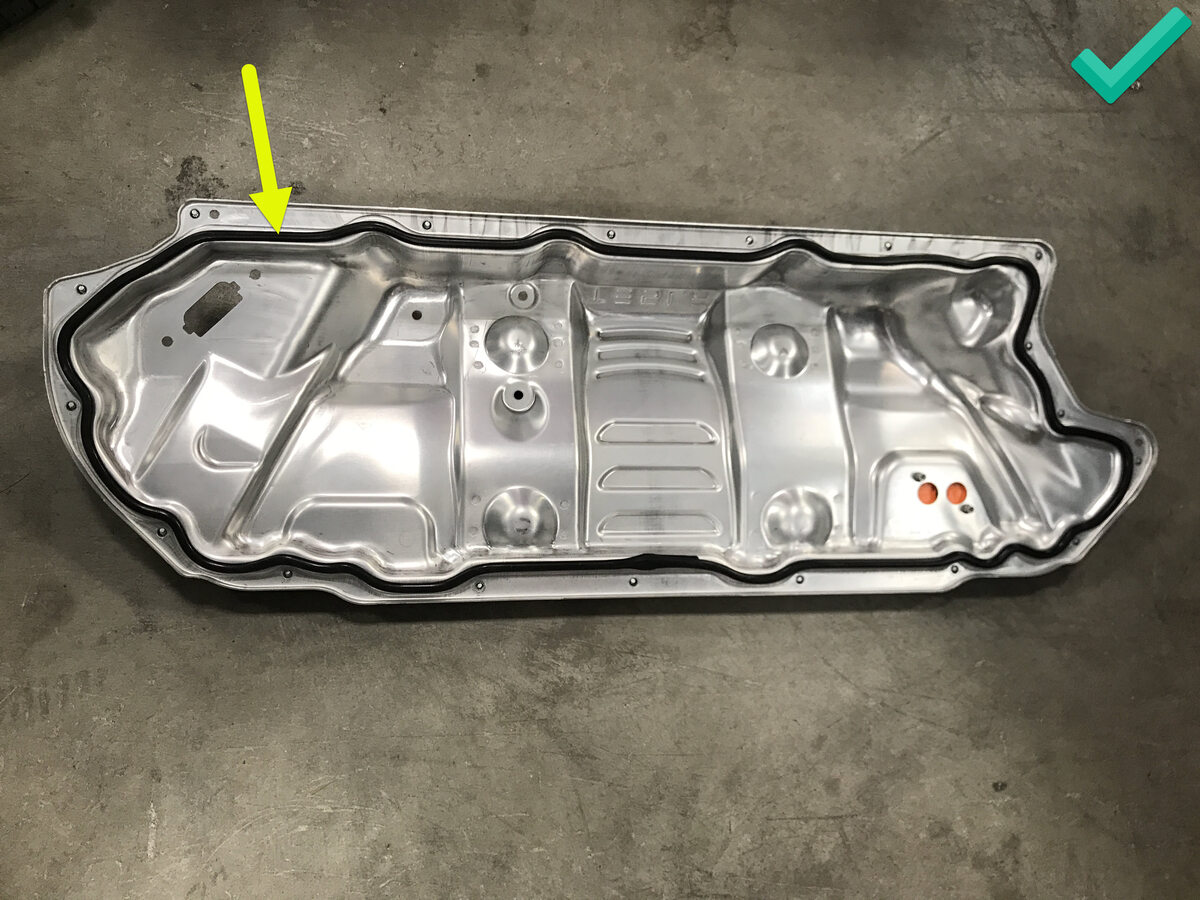

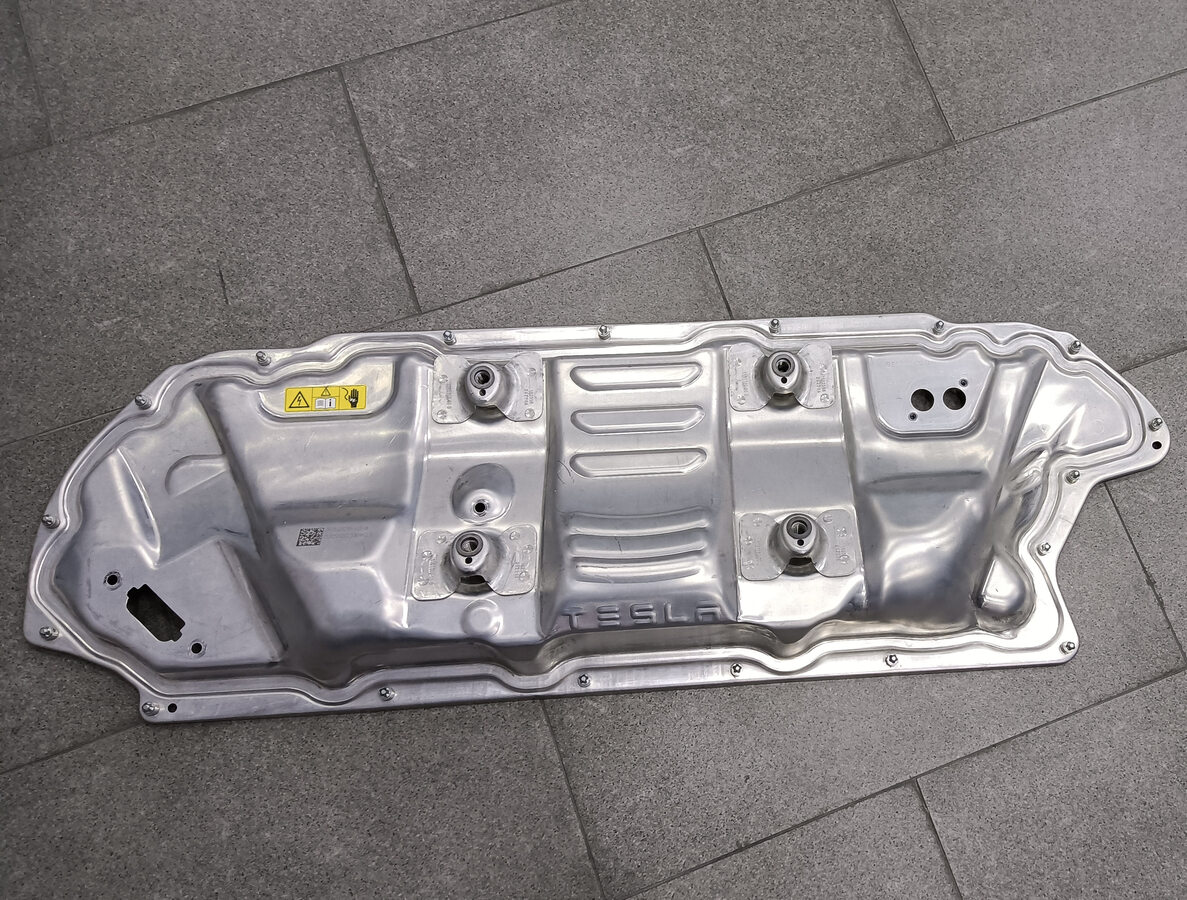

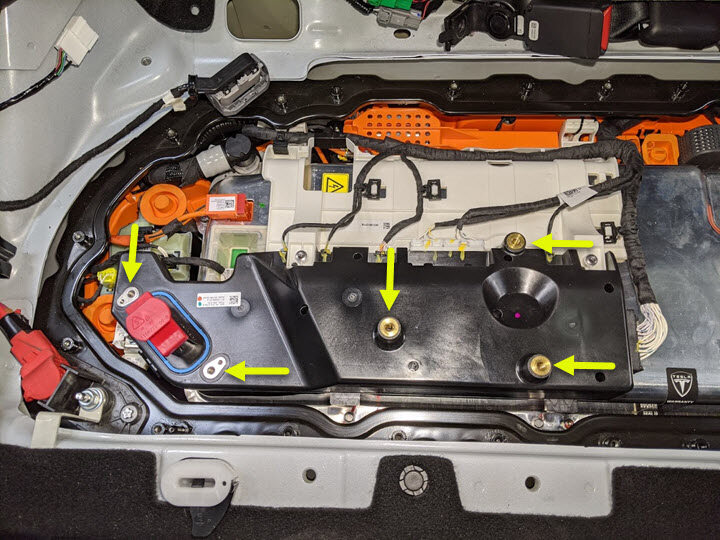

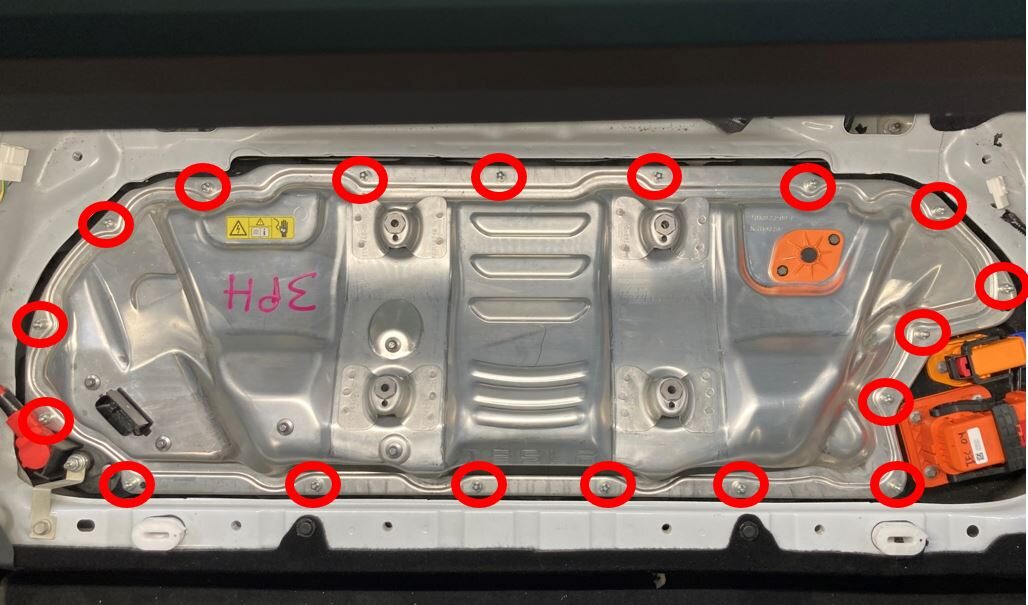

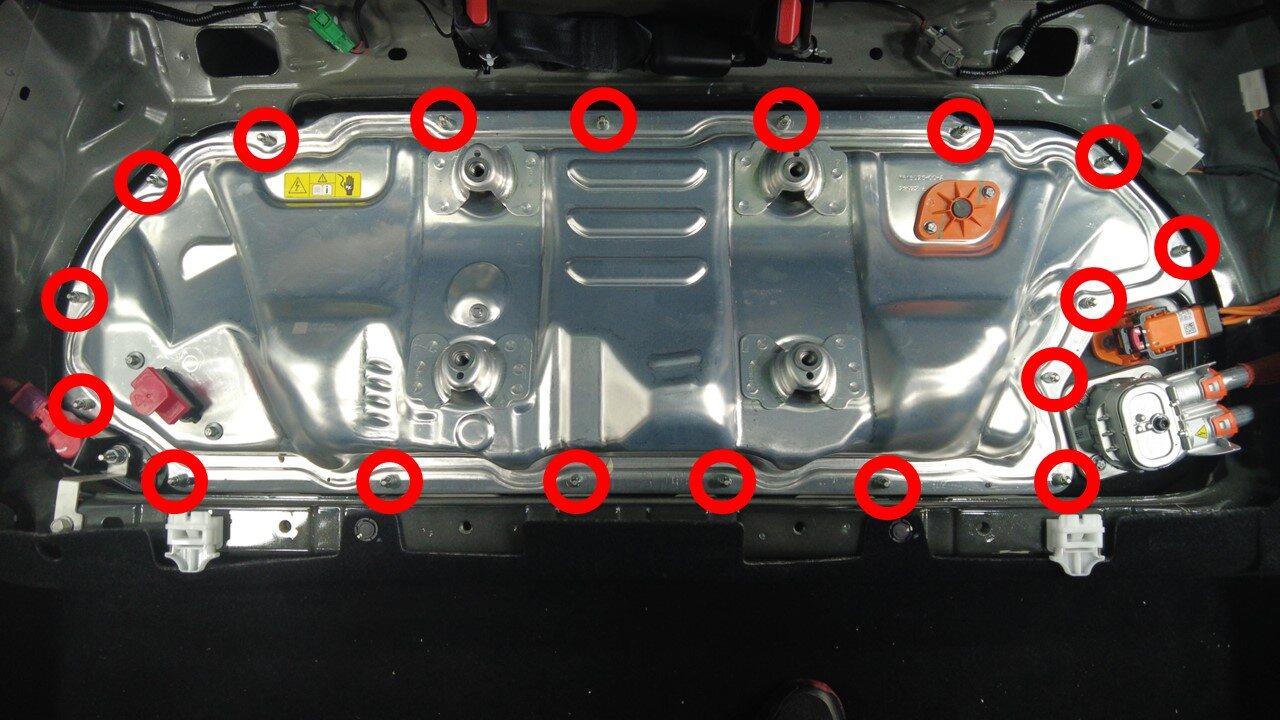

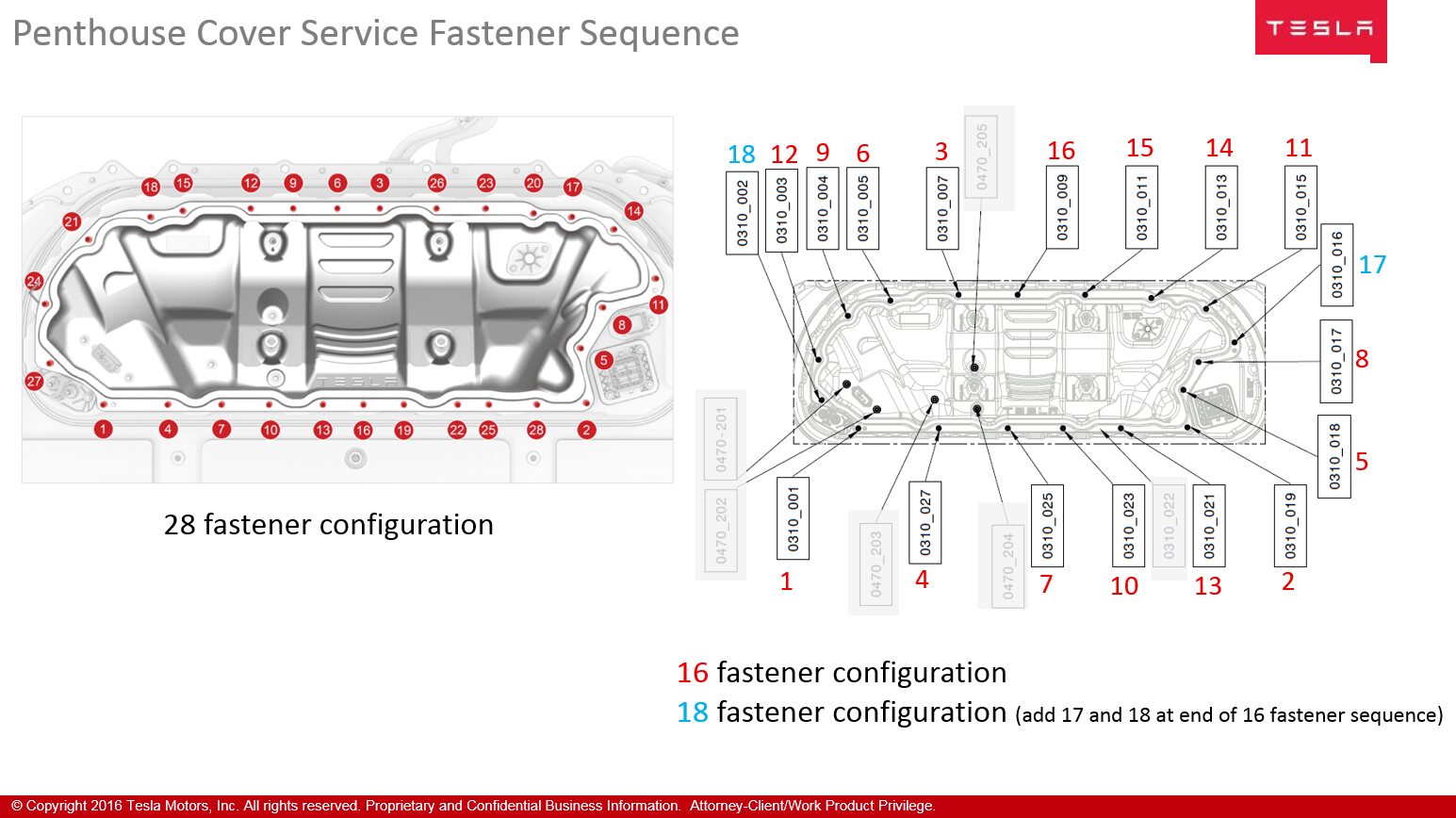

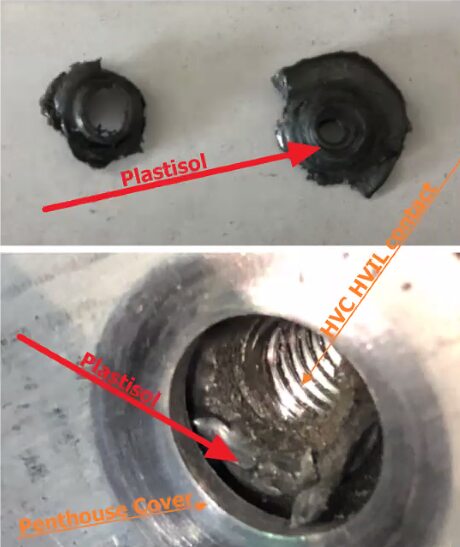

- Entfernen Sie den HV-Gehäusedeckel. Siehe Deckel – HV-Gehäuse (Entfernen und Montieren).

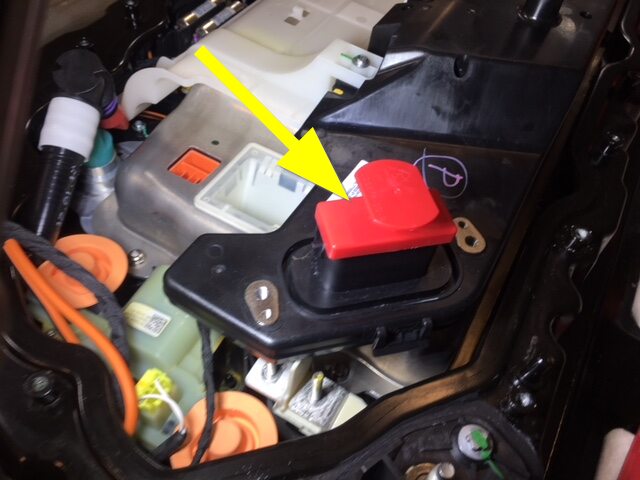

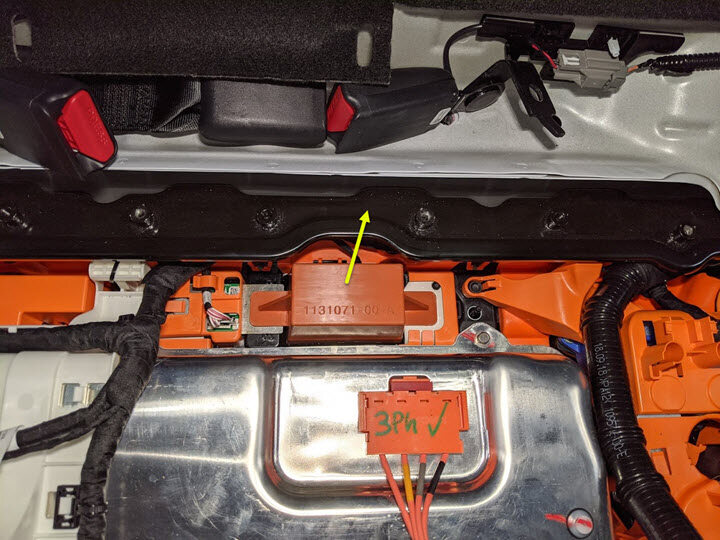

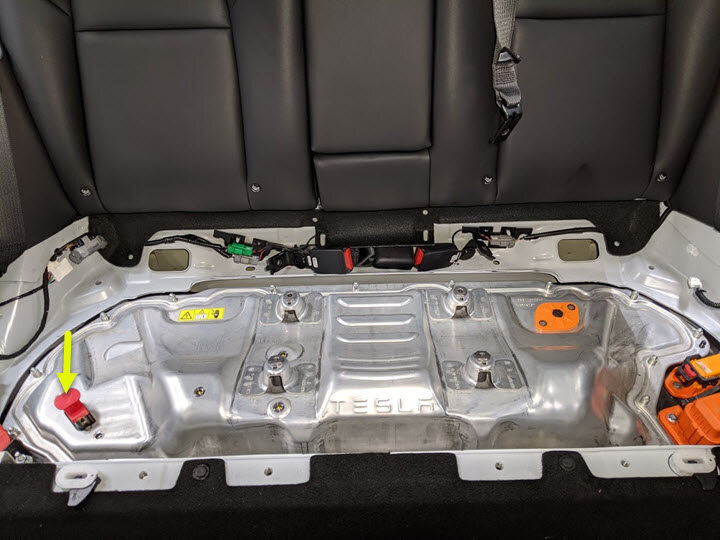

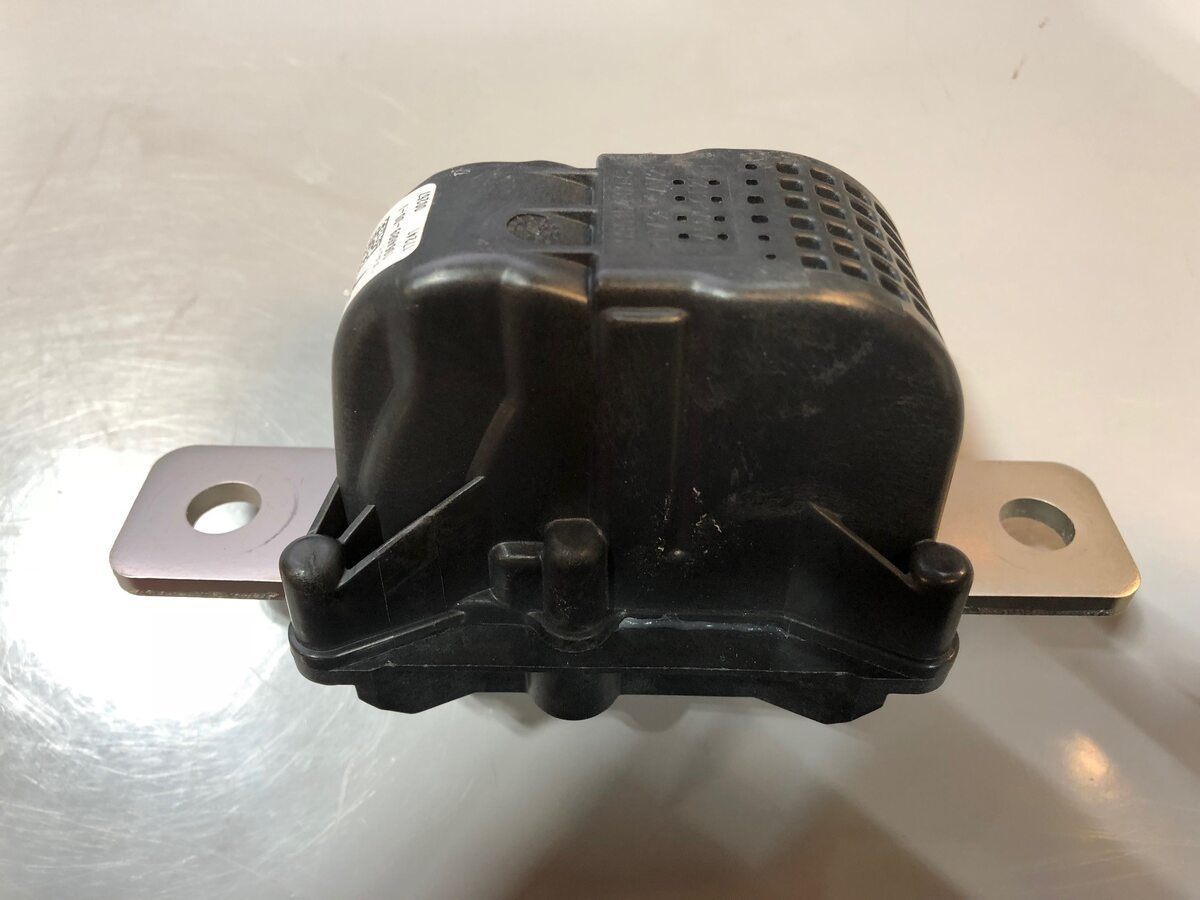

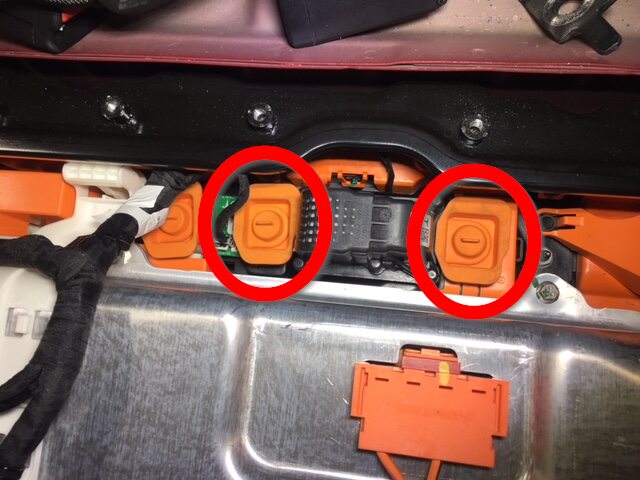

- Entfernen Sie den Pyro-Trennschalter, und montieren Sie den Dummy-Trennschalter. Siehe Pyrotechnische Batteriesicherung (Ausbauen und Ersetzen).
-

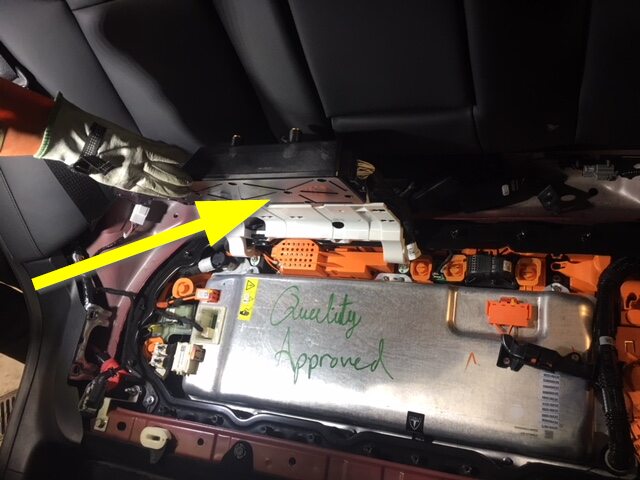

Befestigen Sie das HVC (Hochspannungs-Steuergerät) mit einem Gummiband in aufrechter Position.
AnmerkungWickeln Sie das Gummiband um die RH Kopfstütze.
-

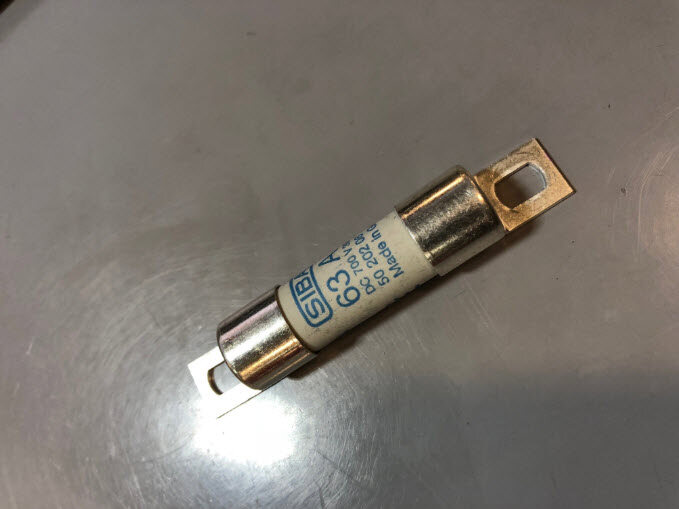

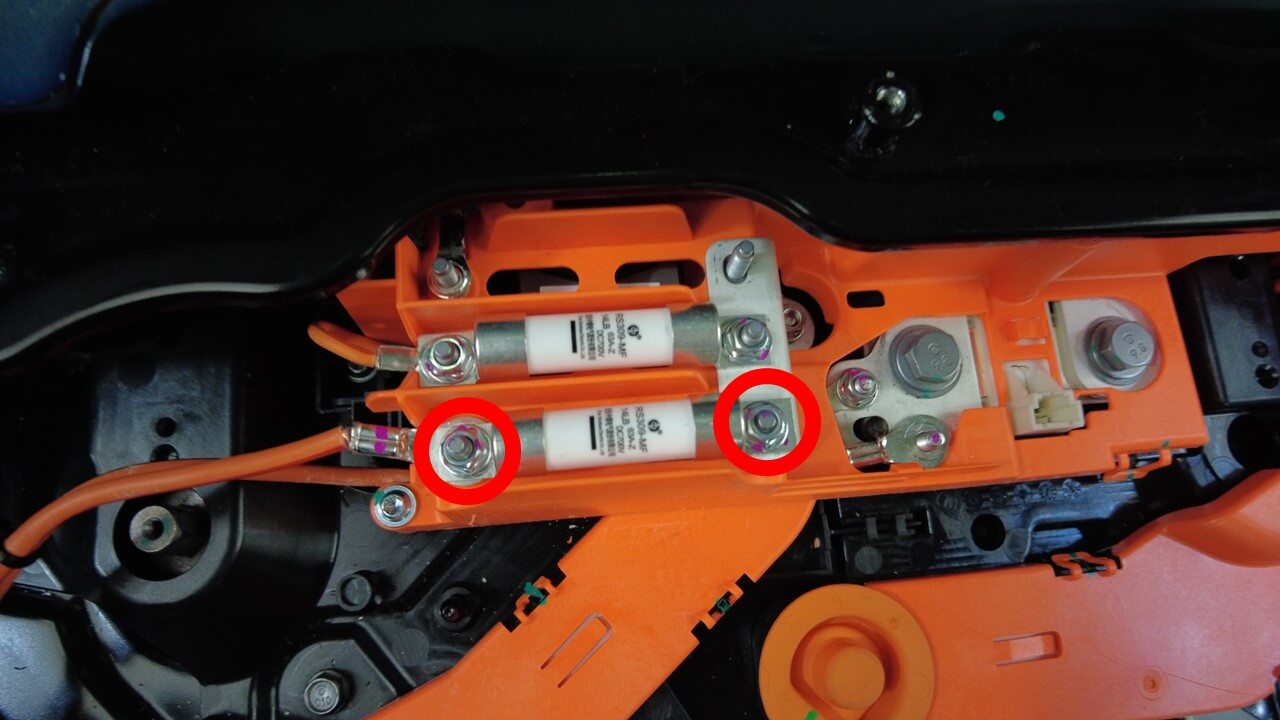

Entfernen und entsorgen Sie die 2 selbstsichernden Muttern, mit denen die 700 VDC 63 A Kompressorsicherung befestigt ist, und entfernen Sie die Sicherung aus dem Fahrzeug.
TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-

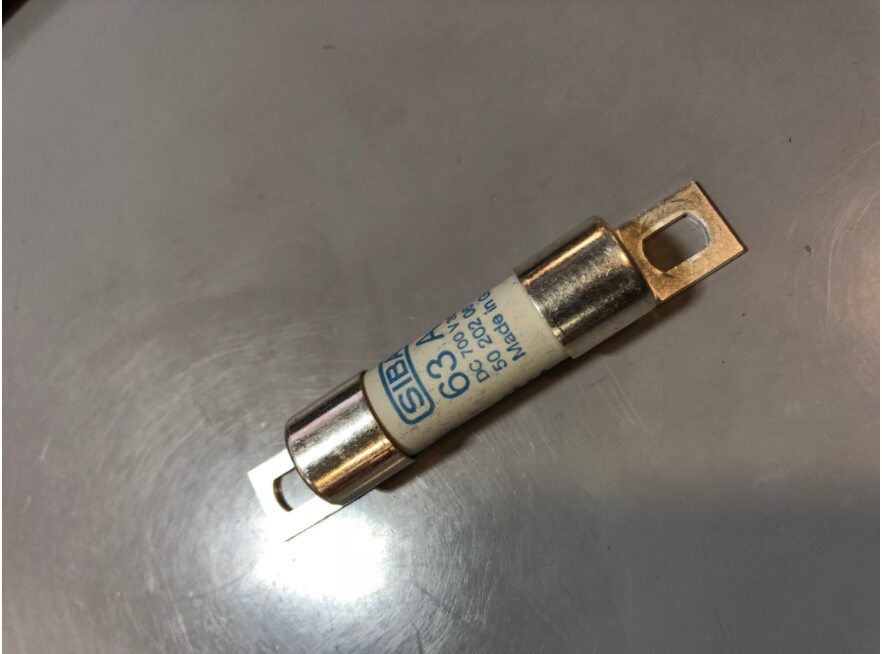

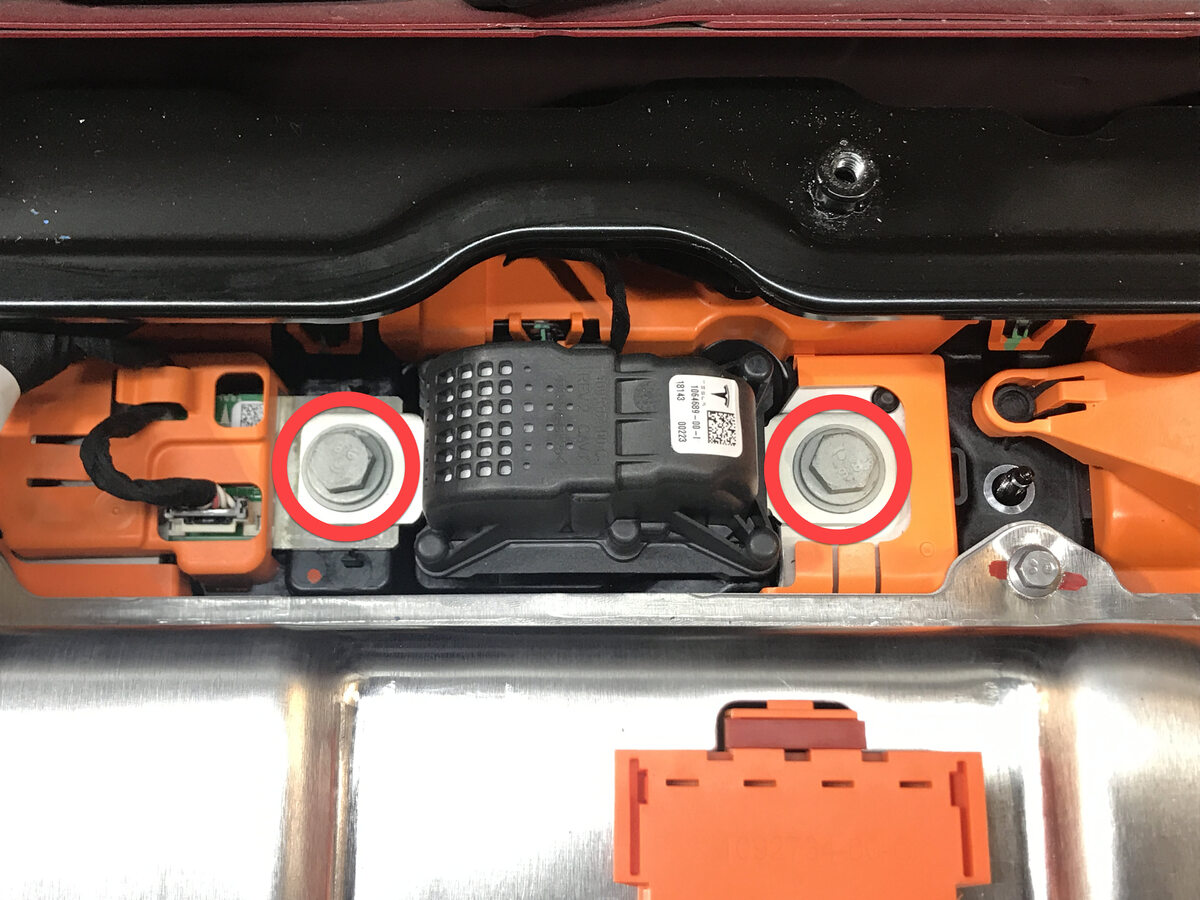

Entfernen und entsorgen Sie die 2 selbstsichernden Muttern, mit denen die 700 VDC 63 A PCS-Ausgangssicherung befestigt ist, und entfernen Sie die Sicherung aus dem Fahrzeug.
TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-
Entfernen Sie die Mutter, mit der die positive Hilfssammelschiene der HV-Batterie befestigt wird.
TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-
Entfernen Sie die positive Hilfssammelschiene der HV-Batterie von der AWD-Sammelschiene und der Verteilungsbaugruppe.
-

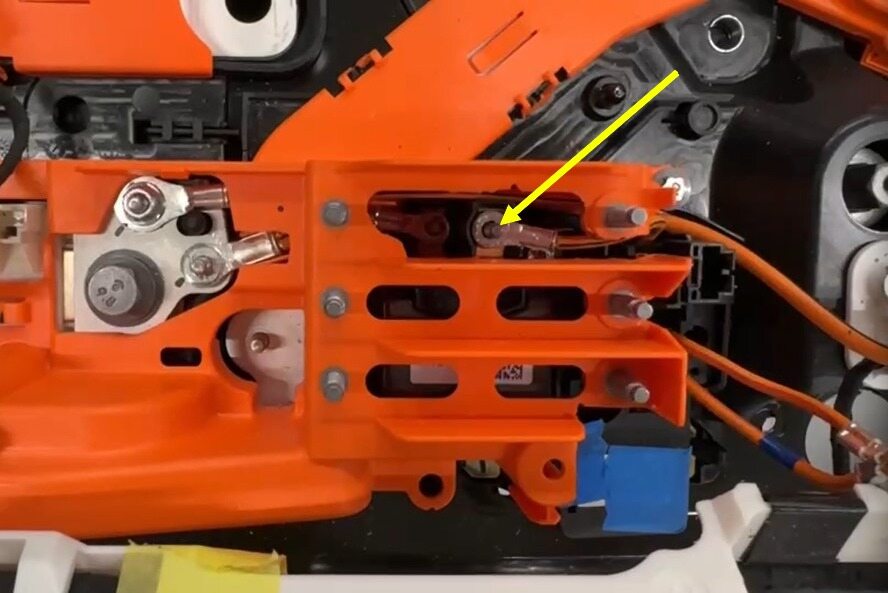

Entfernen Sie die Mutter, mit der der negative AC-Kabelbaum an der negativen DC-Zwischenkreis-Sammelschiene der HV-Batterie befestigt ist.
TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-
Entfernen Sie die 2 Muttern, mit denen der AC-Kabelbaum am Transformator befestigt ist.
TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 7 mm
-

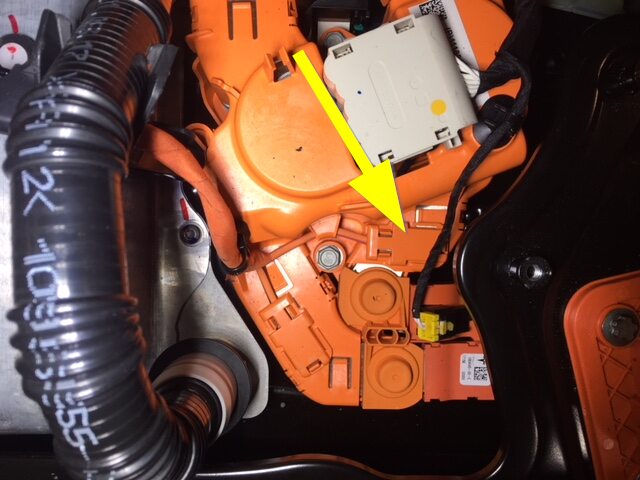

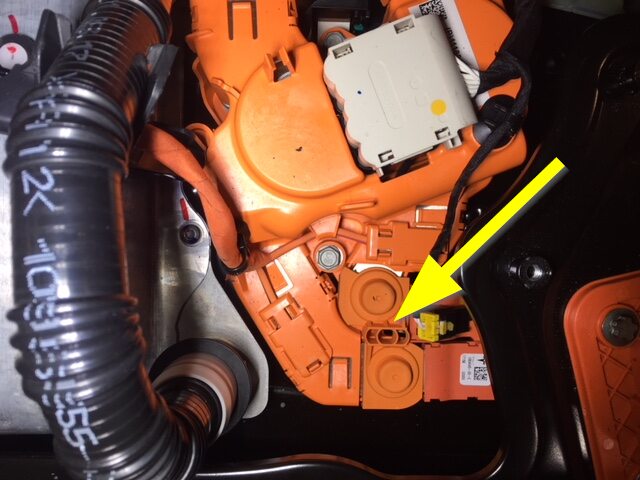

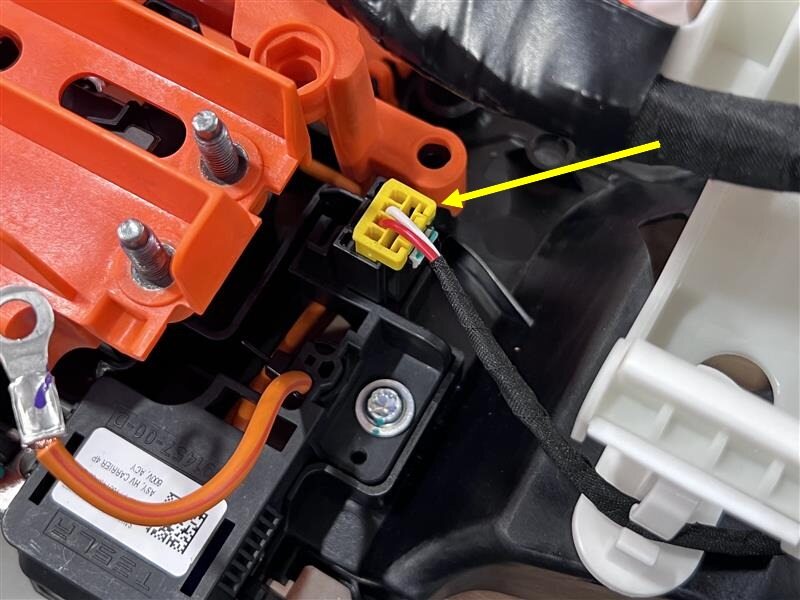

Trennen Sie den Steckverbinder des HV-Trägers.
-

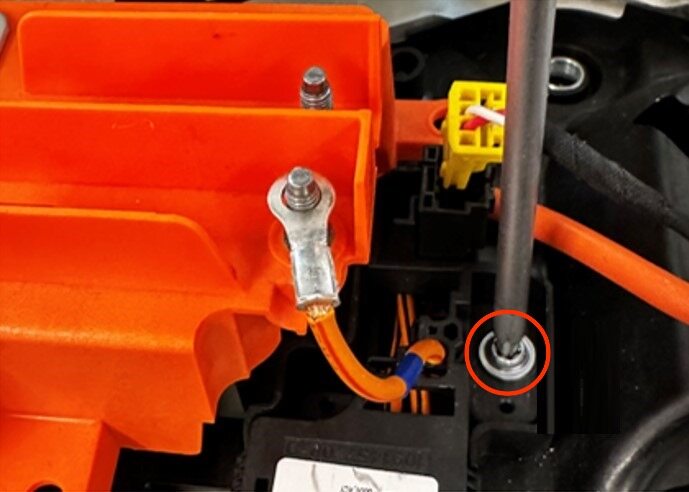

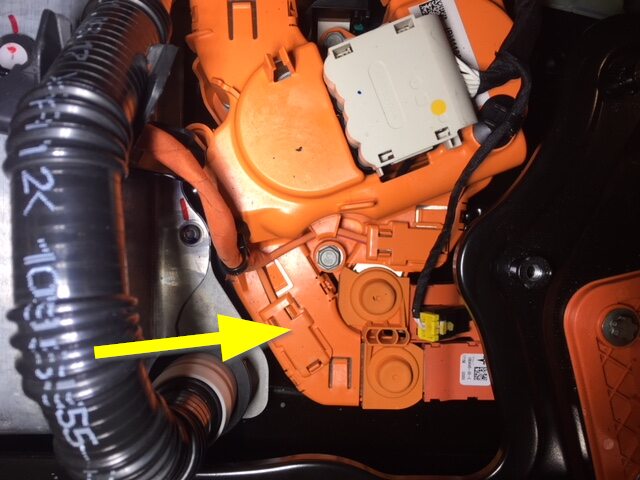

Entfernen Sie die Schraube, mit der die HV-Träger-Baugruppe befestigt ist.
TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Torx-Bit T20
-

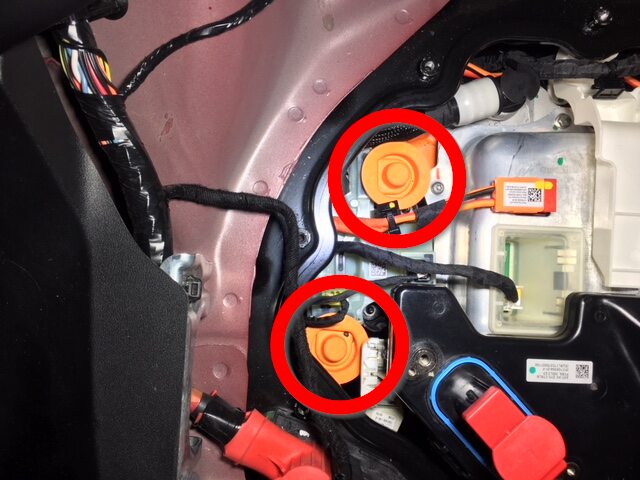

Trennen Sie das Rücklaufrohr der HV-Batterie von der RH Rückseite der neuen HV-Batterie (1 Federclip).
-
Trennen Sie den Hilfskabelbaumstecker von der RH Rückseite der neuen HV-Batterie.
AnmerkungLösen Sie die rote Sicherungslasche, und drehen Sie zum Lösen den Hebelarm.
-

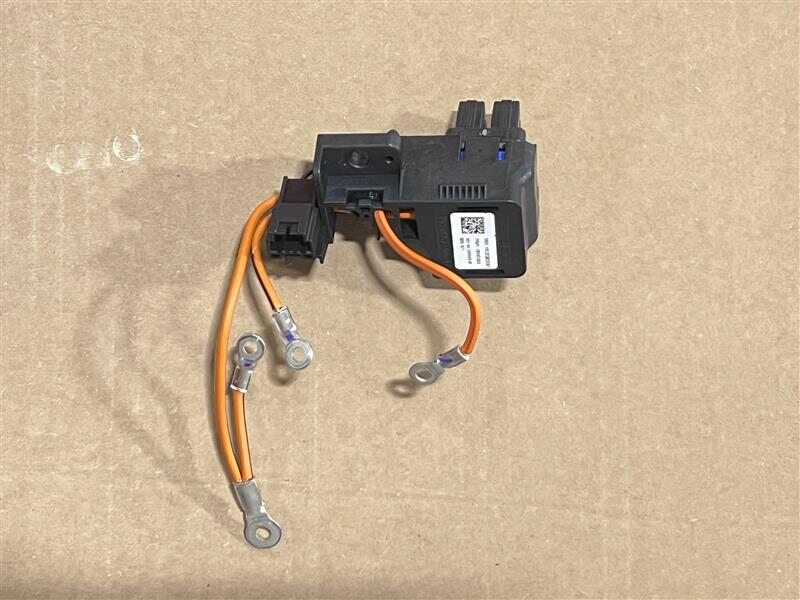

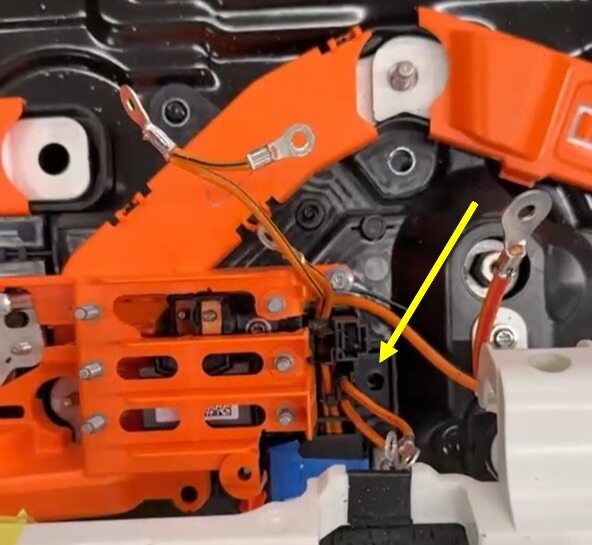

Entfernen Sie die HV-Träger-Baugruppe (2 Laschen, 2 Ausrichtstifte).
AnmerkungSetzen Sie das Abziehwerkzeug für die 4-polige Stiftleisten-Baugruppe in den Ausrichtwerkzeug-Schlitz mit dem kurzen Teil des inneren Steckverbinders. Stellen Sie sicher, dass das Werkzeug vollständig eingeführt ist. Drücken Sie die Freigabelaschen des Werkzeugs zusammen, und entfernen Sie die HV-Träger-Baugruppe.
Montieren
-

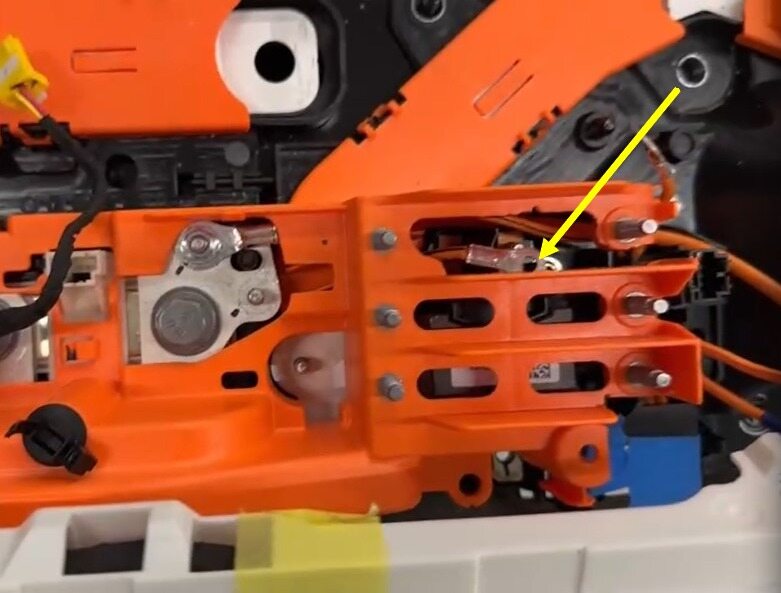

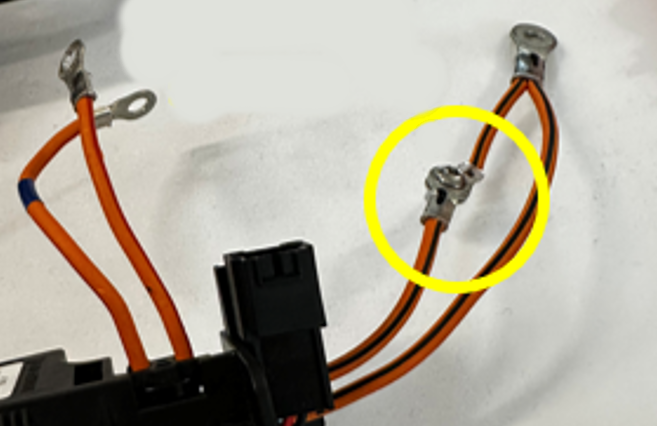

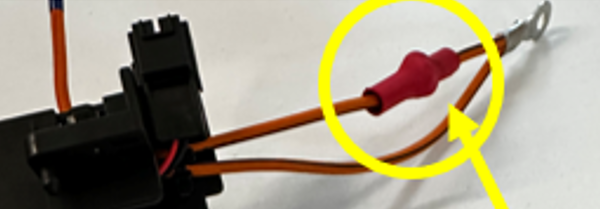

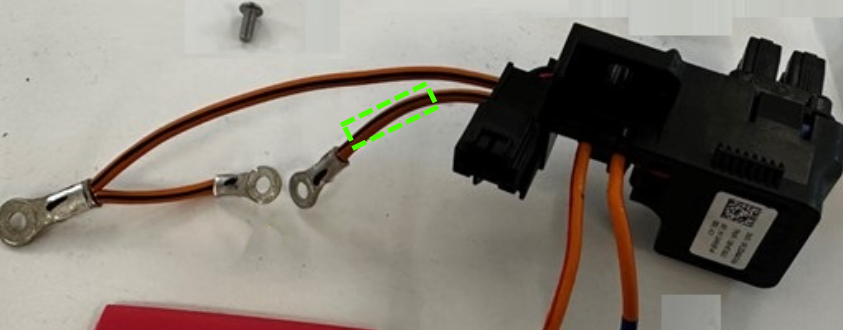

Setzen Sie eine 600-V-Wärmeschrumpfhülse auf den Kabelbaum, und verbinden Sie dann 2 Klemmen mittels einer M4-Mutter und -Schraube miteinander.2.5 Nm (1.8 lbs-ft)AnmerkungDie Mutter ist 8 mm groß, und die Schraube hat einen T20-Kopf.TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Torx-Bit T20
- Isoliert Steckschlüssel, 8 mm
-
Montieren Sie die HV-Träger-Baugruppe (2 Laschen, 2 Ausrichtstifte).
-
Montieren Sie die Schraube, mit der die HV-Träger-Baugruppe befestigt wird.3 Nm (2.2 lbs-ft)TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Torx-Bit T20
-
Verbinden Sie den Hilfskabelbaumstecker mit der RH Rückseite der HV-Batterie.
AnmerkungHalten Sie den Steckverbinder gerade auf die Stiftleiste ausgerichtet, und befestigen Sie ihn mit gleichmäßigem Druck nach oben. Drehen Sie den Hebelarm, und befestigen Sie die Verriegelungslasche. Stellen Sie sicher, dass die Verriegelung vollständig befestigt und unbeschädigt ist.
-

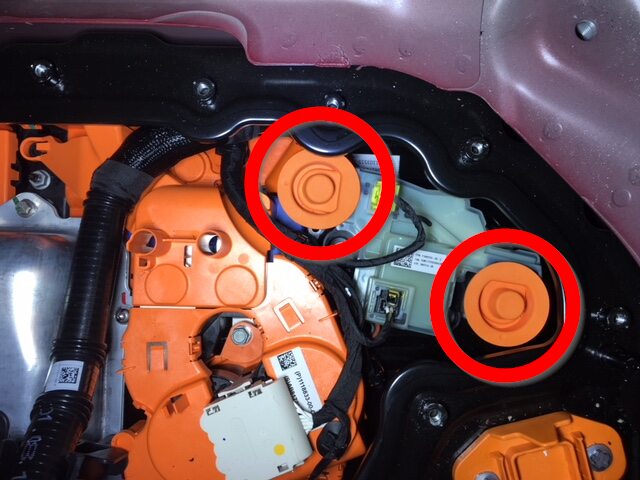

Entfernen Sie den Stopfen, und verbinden Sie das Rücklaufrohr der HV-Batterie mit der RH Rückseite der HV-Batterie (1 Federclip).
AnmerkungRuckeln Sie am Schlauch, um sicherzustellen, dass er fest sitzt.AnmerkungBei einem Kühlmittelverlust höher als 1 Liter ist eine Vakuumbefüllung erforderlich.
-

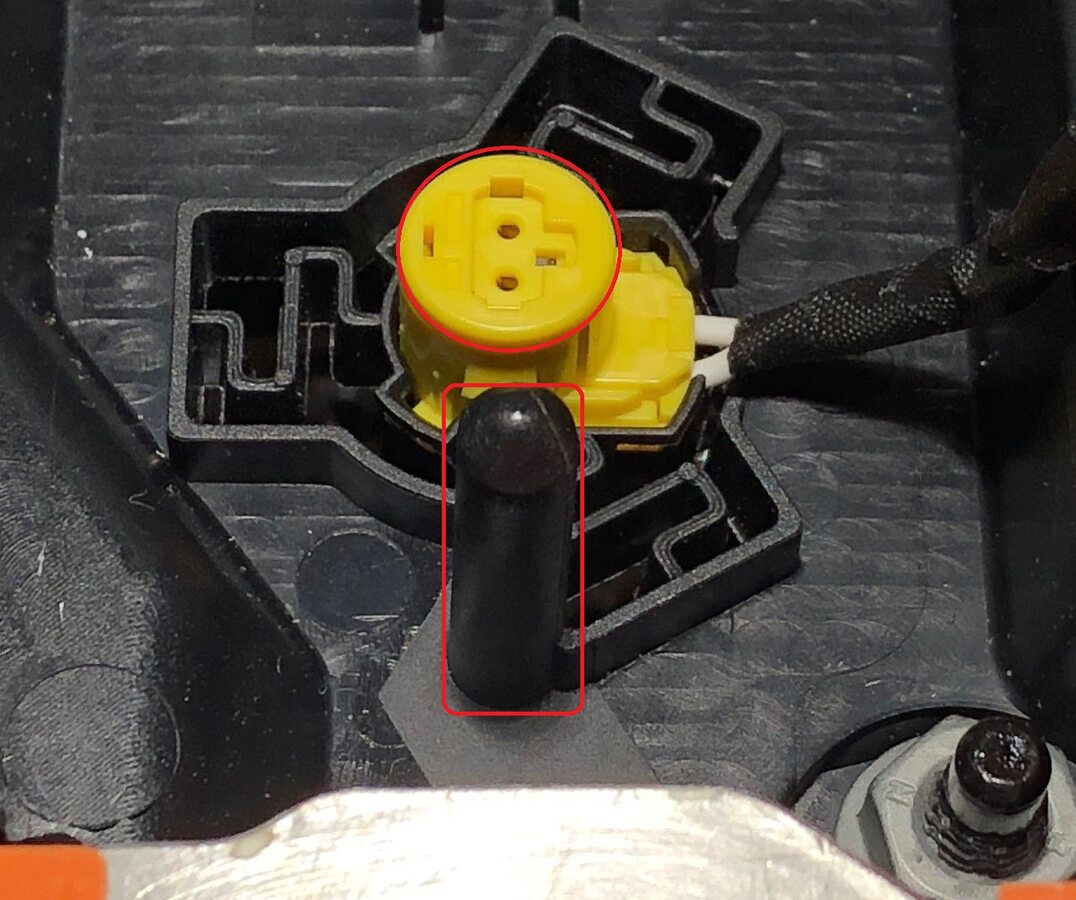

Verbinden Sie den Steckverbinder des HV-Trägers.
-
Montieren Sie die Mutter, mit der der negative AC-Kabelbaum an der negativen DC-Zwischenkreis-Sammelschiene der HV-Batterie befestigt wird.4.5 Nm (3.3 lbs-ft)TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-

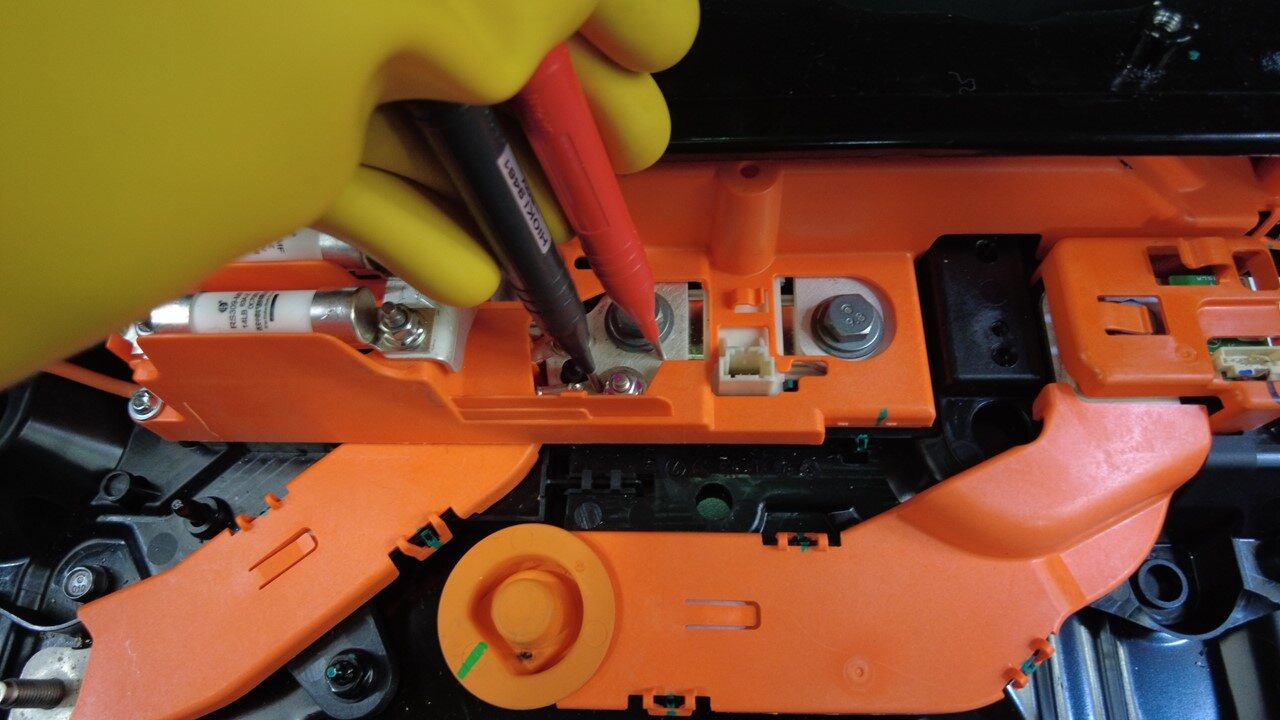

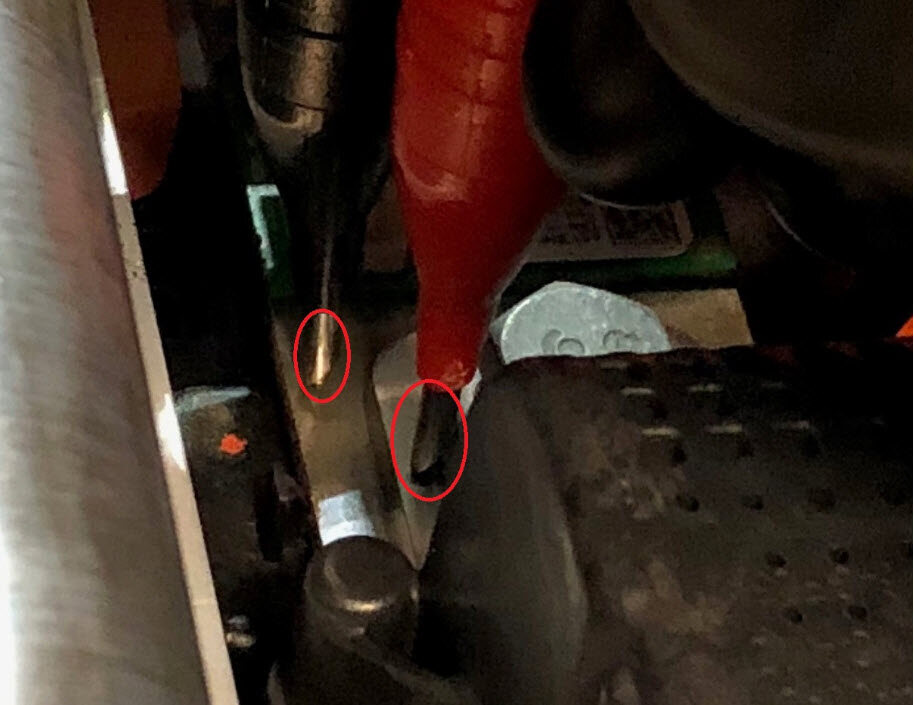

Führen Sie eine Hioki-Widerstandsprüfung am AC-Kabelbaum zur negativen DC-Zwischenkreis-Sammelschiene der HV-Batterie durch.
AnmerkungDer akzeptable Wert beträgt 55 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-

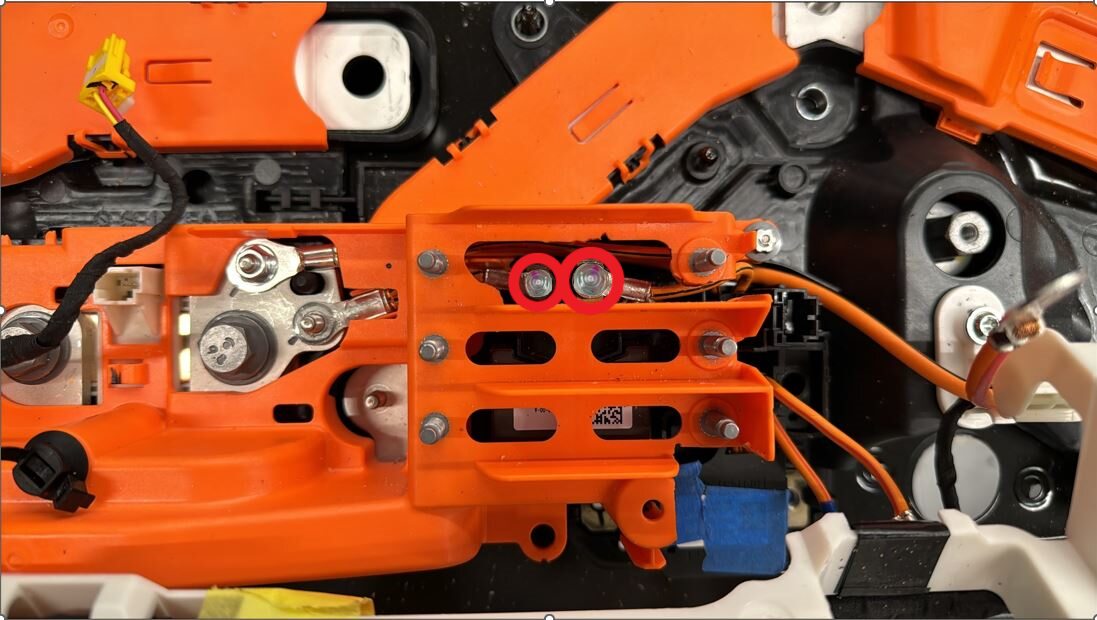

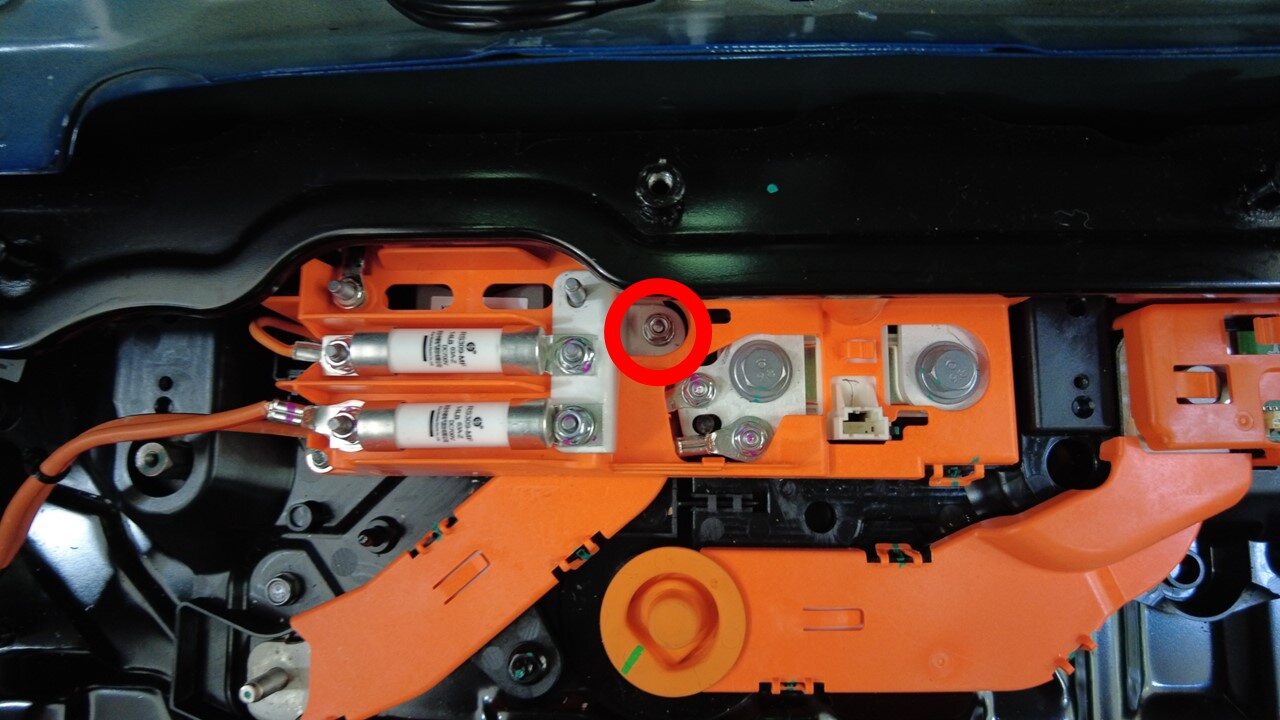

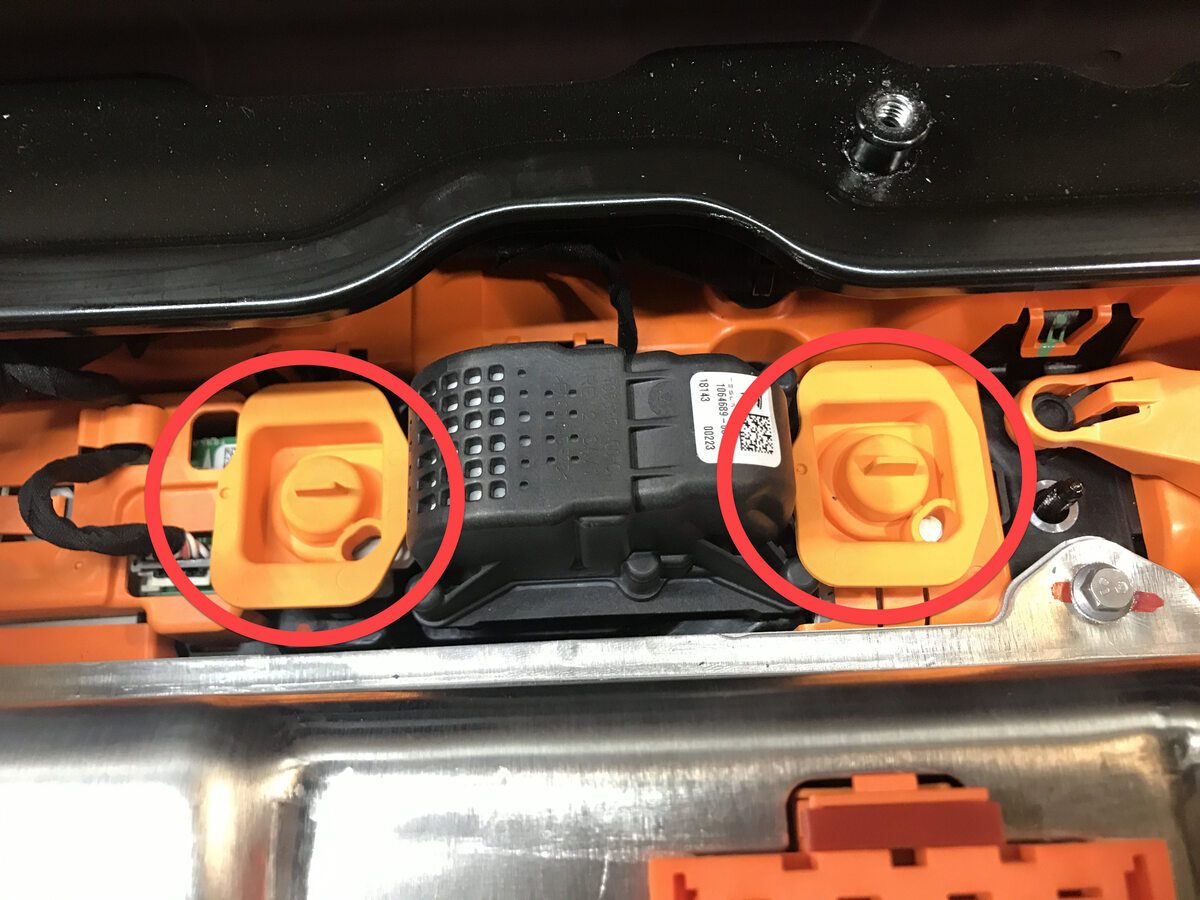

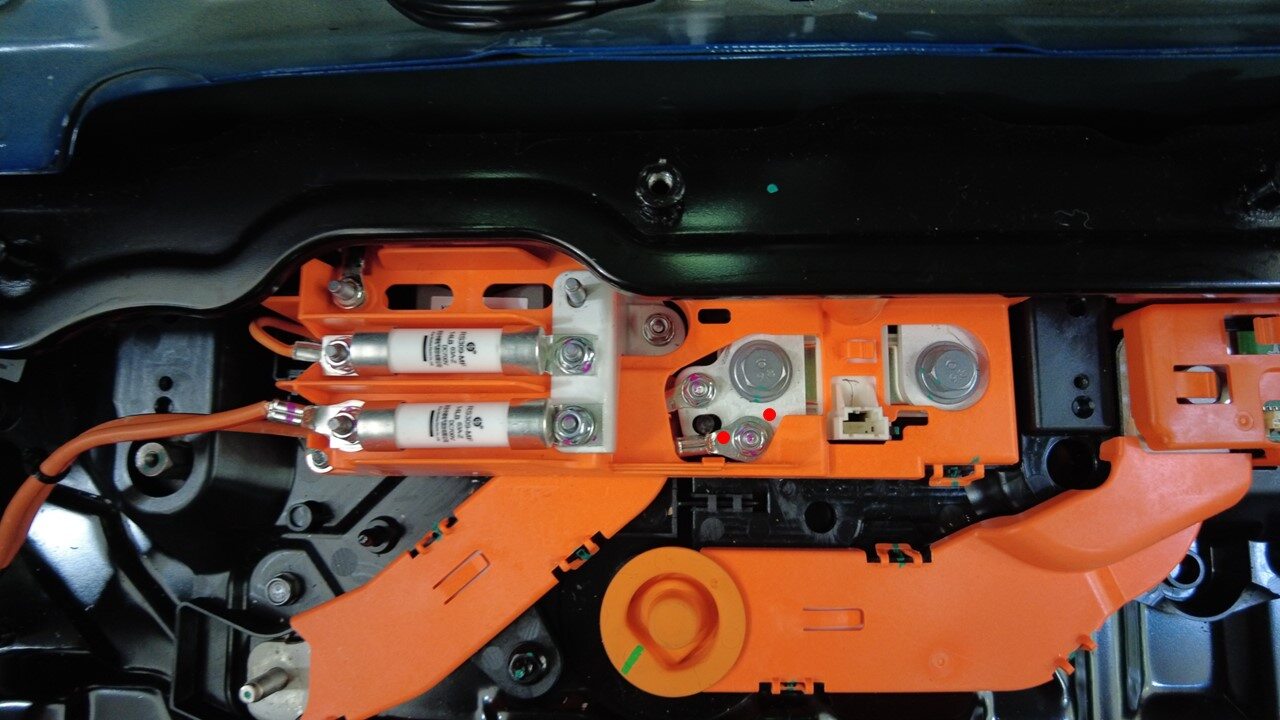

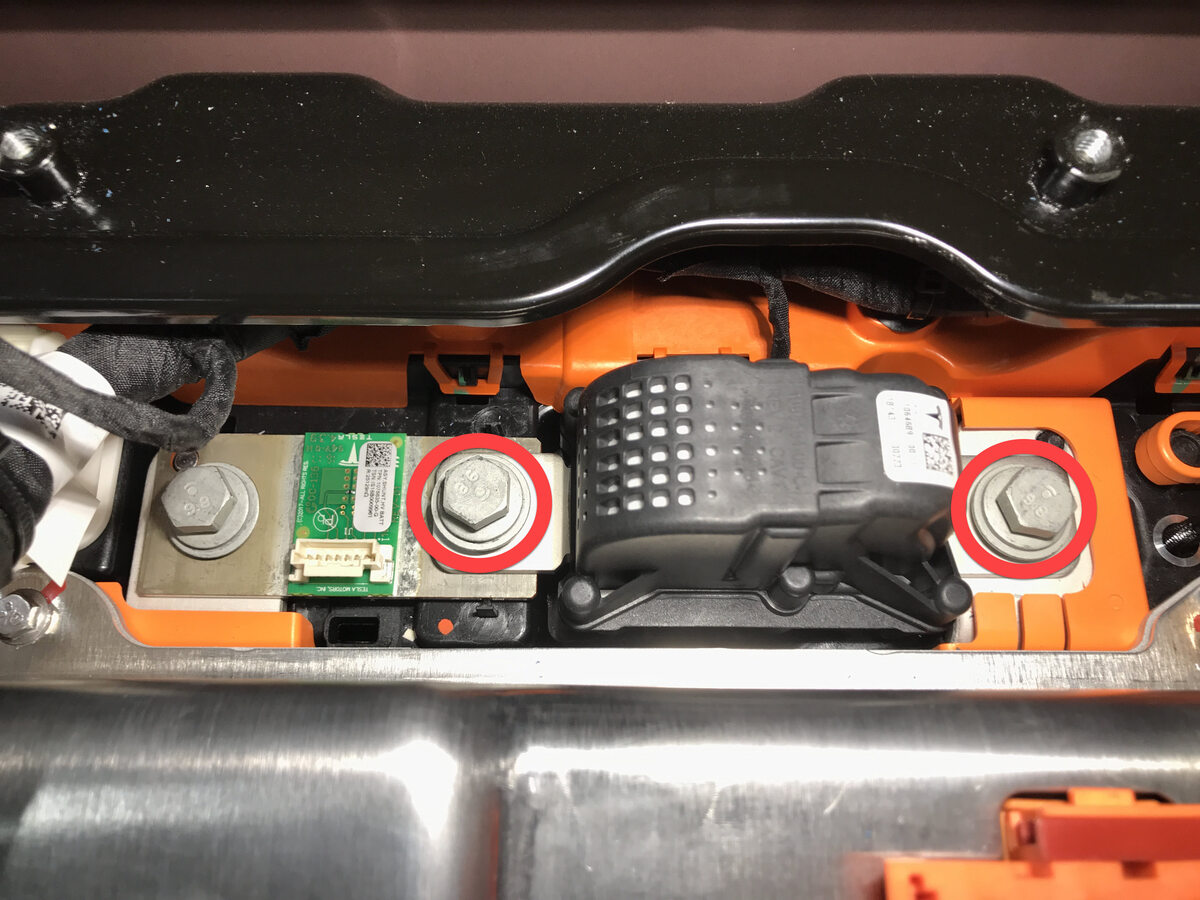

Montieren Sie die umgedrehten M5-Muttern (2 Stück) an der HV-Gehäuseschiene, wie in der Abbildung eingekreist.
-
Montieren Sie die positive Hilfssammelschiene der HV-Batterie an der AWD-Sammelschiene und der Verteilungsbaugruppe.
-
Montieren Sie die Mutter, mit der die positive Hilfssammelschiene der HV-Batterie befestigt ist.4.5 Nm (3.3 lbs-ft)TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-

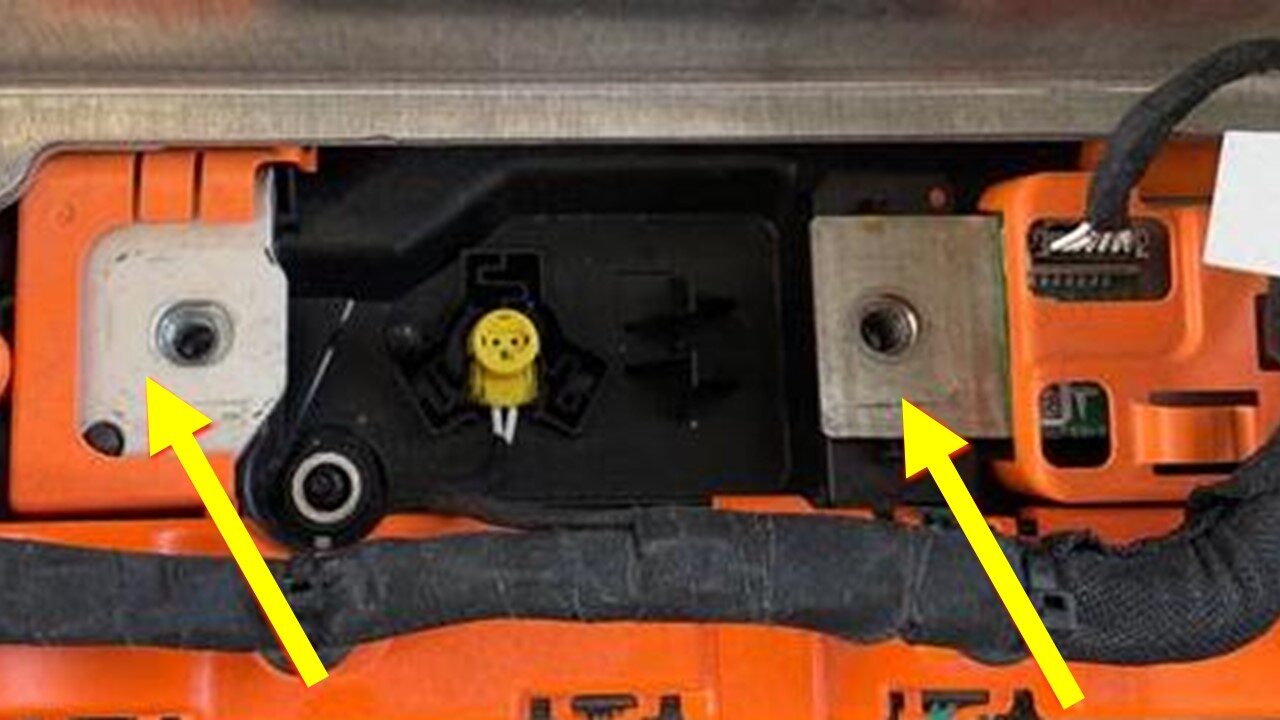

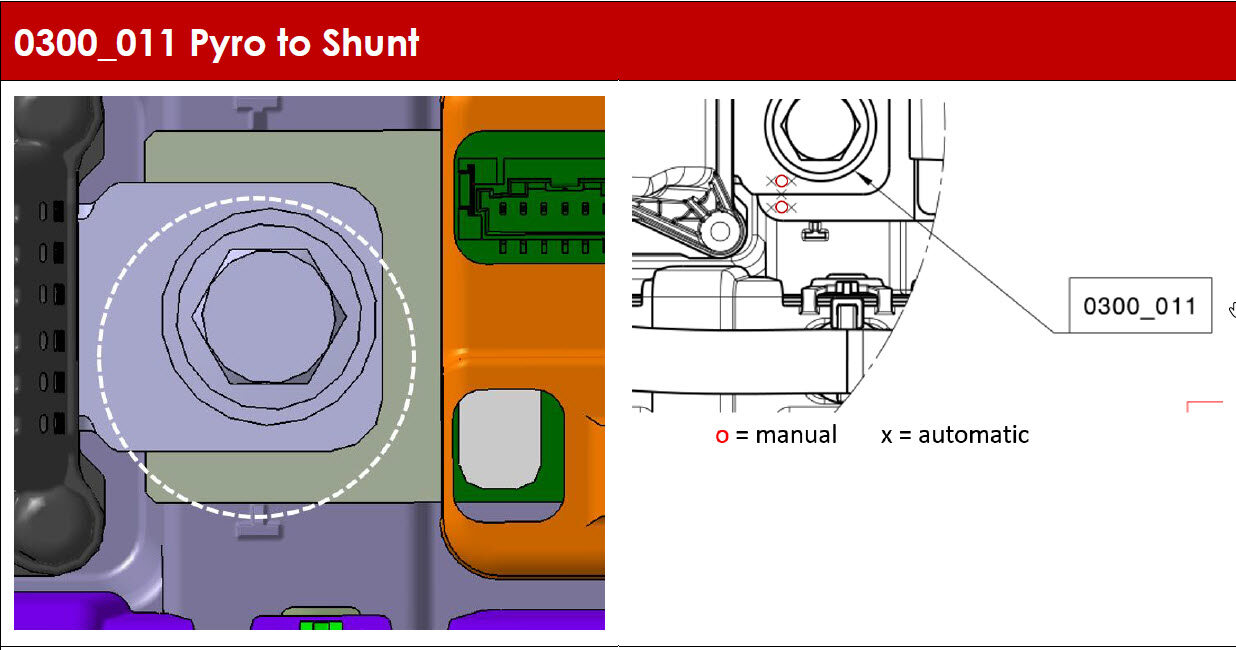

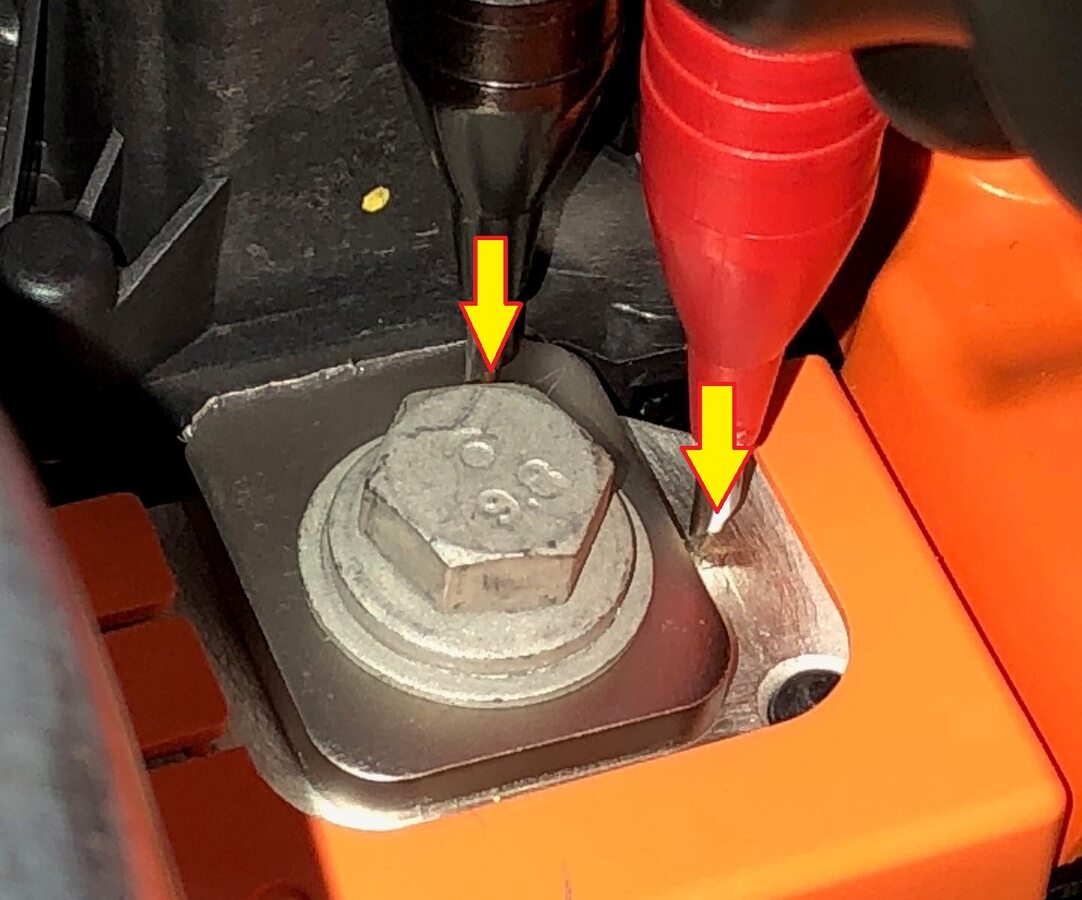

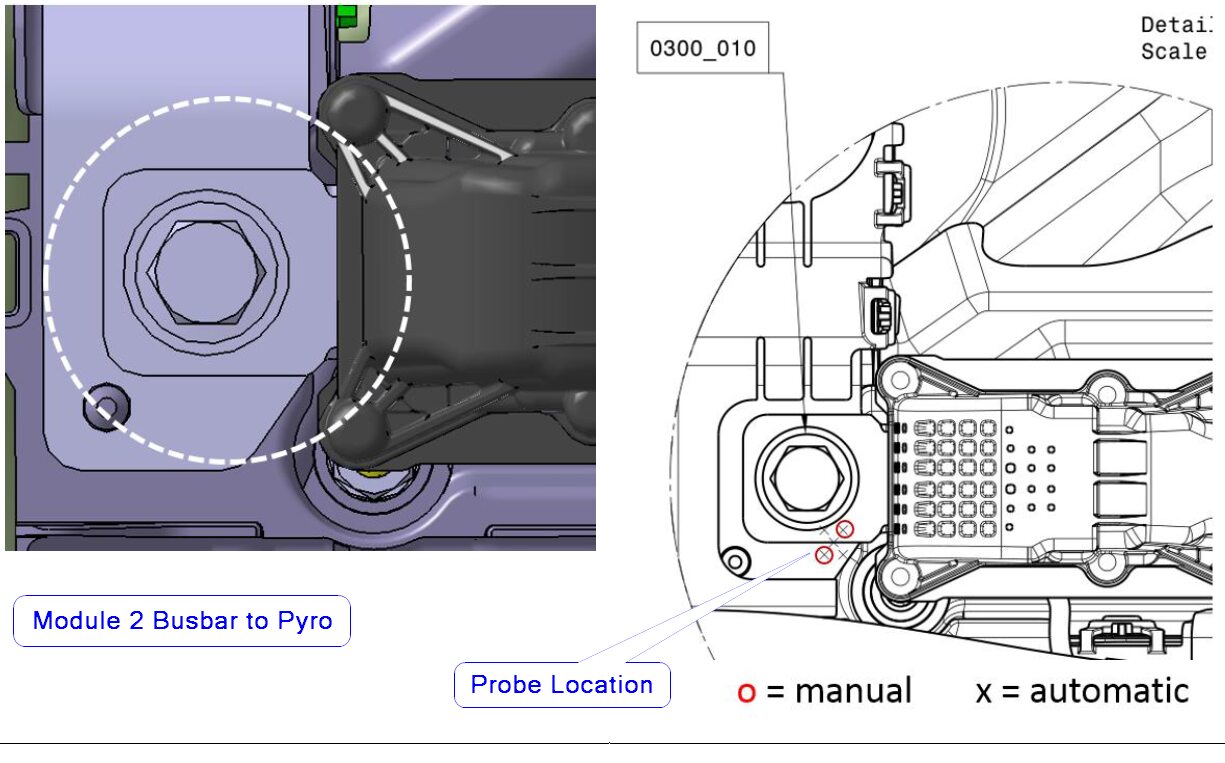

Führen Sie eine Hioki-Widerstandsprüfung an der Halterung der positiven Sammelschiene des HV-Gehäuses zur positiven DC-Zwischenkreis-Sammelschiene der HV-Batterie durch.
AnmerkungDer akzeptable Wert beträgt 60 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-
Montieren Sie 2 neue Schrauben, mit denen die 700 VDC 63 A PCS-Ausgangssicherung befestigt wird.4.5 Nm (3.3 lbs-ft)AnmerkungBringen Sie nach dem Festziehen eine Markierung an.TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-

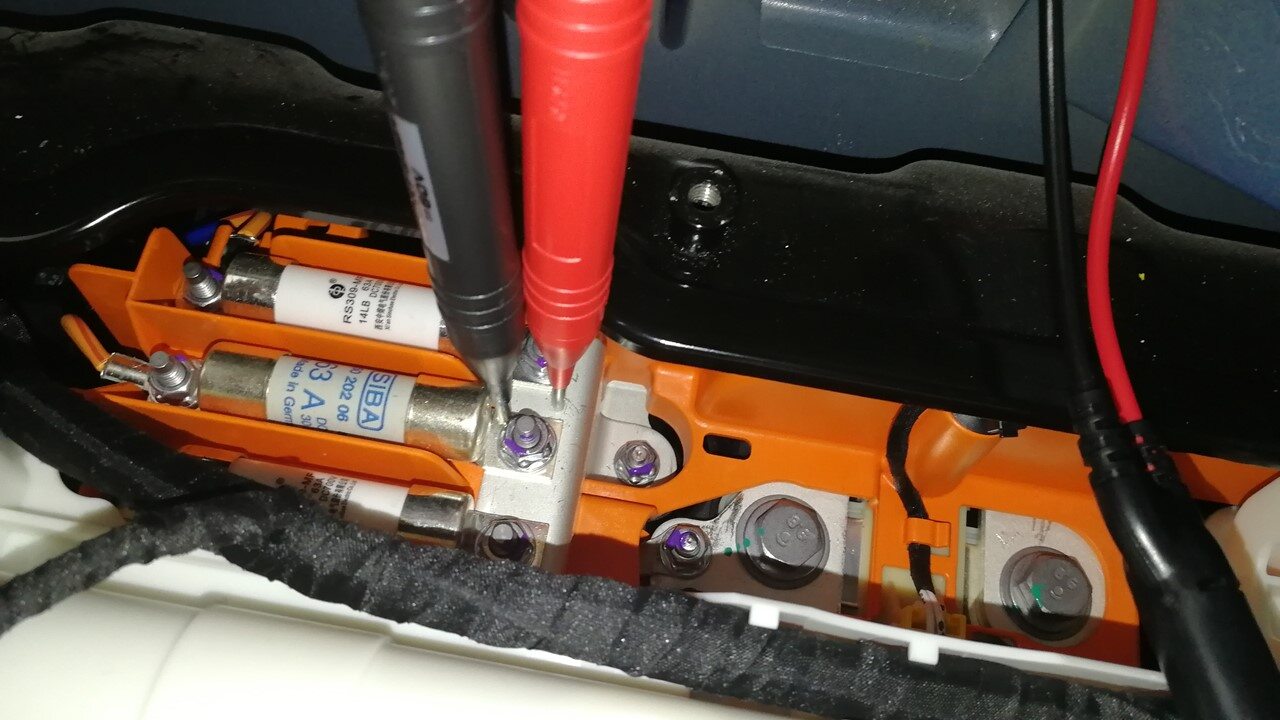

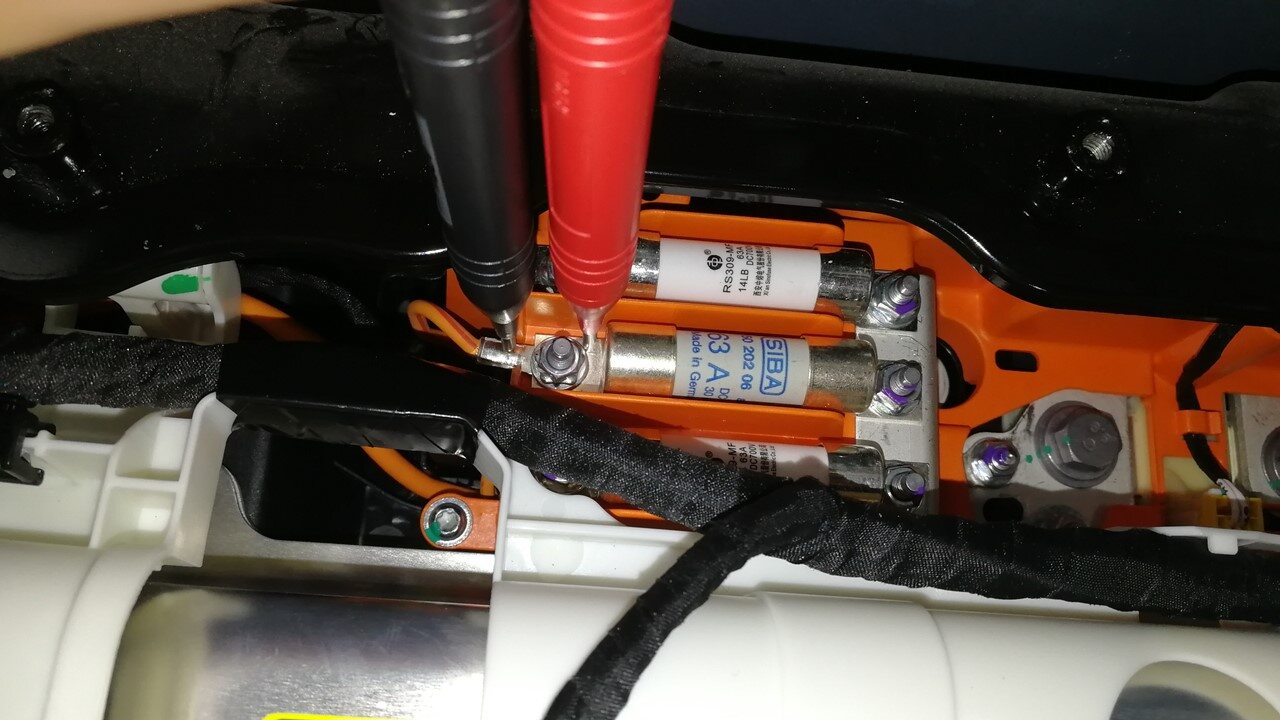

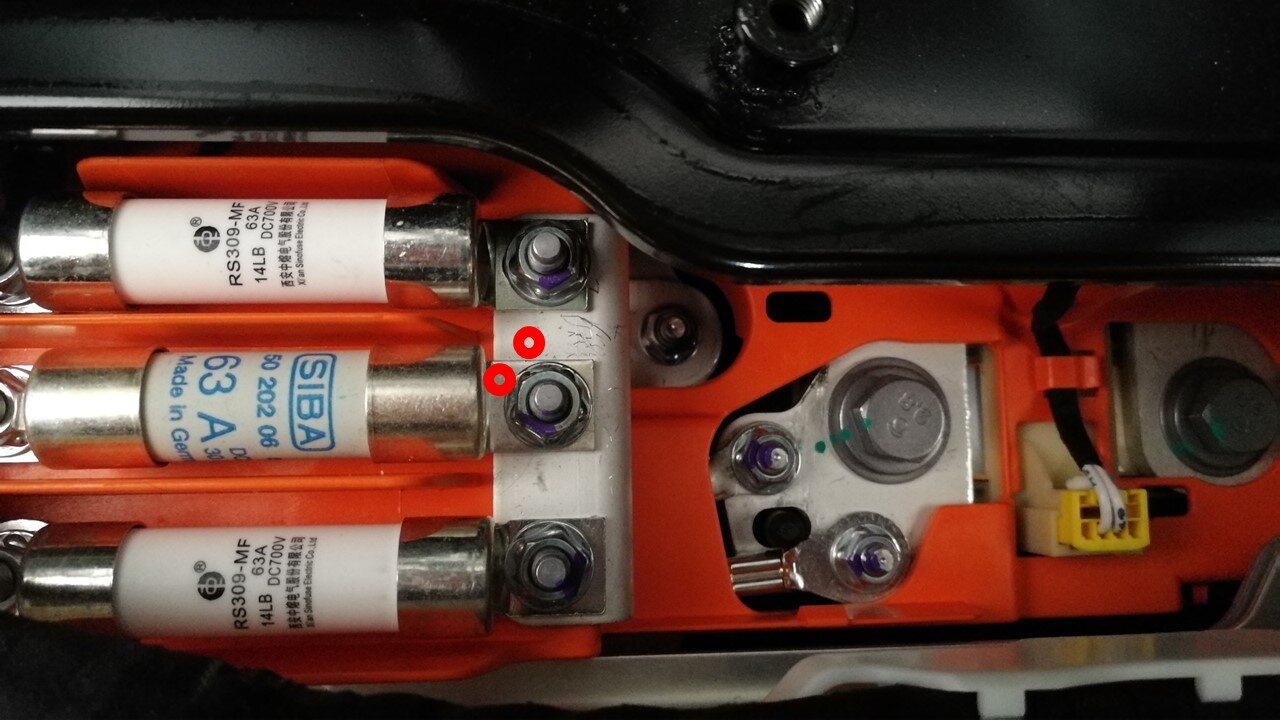

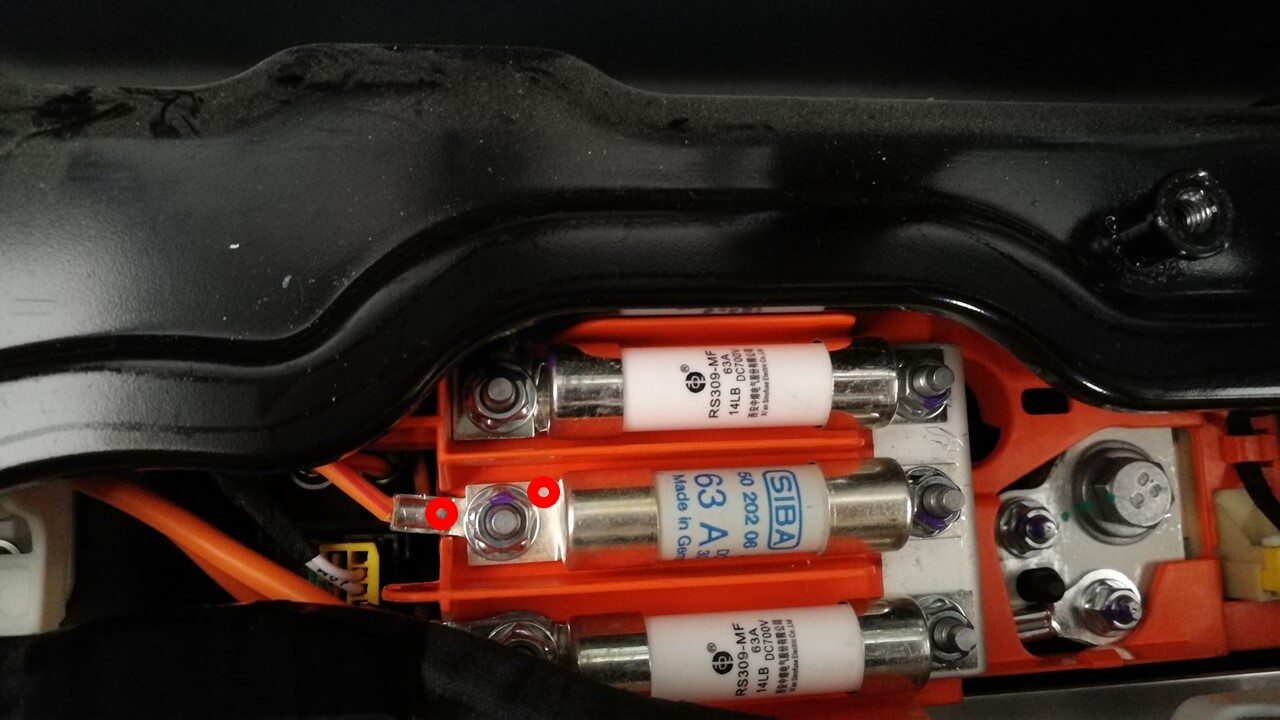

Führen Sie an der Eingangsverbindung der 63 A PCS-Sicherung eine Hioki-Widerstandsprüfung durch.
AnmerkungDer akzeptable Wert beträgt 145 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-
Führen Sie an der Ausgangsverbindung der 63 A PCS-Sicherung eine Hioki-Widerstandsprüfung durch.
AnmerkungDer akzeptable Wert beträgt 105 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-
Montieren Sie 2 neue Muttern, mit denen die 700 VDC 63 A Kompressorsicherung befestigt wird.4.5 Nm (3.3 lbs-ft)AnmerkungBringen Sie nach dem Festziehen eine Markierung an.TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-
Führen Sie an der Ausgangsverbindung der 63 A Kompressorsicherung eine Hioki-Widerstandsprüfung durch.
AnmerkungDer akzeptable Wert beträgt 105 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-
Führen Sie an der Eingangsverbindung der 63 A Kompressorsicherung eine Hioki-Widerstandsprüfung durch.
AnmerkungDer akzeptable Wert beträgt 145 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-
Montieren Sie 2 neue Muttern, mit denen die 700 VDC 63 A PTC-Heizungssicherung befestigt wird.4.5 Nm (3.3 lbs-ft)AnmerkungBringen Sie nach dem Festziehen eine Markierung an.TIpEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Isoliert Steckschlüssel, 8 mm
-
Führen Sie an der Ausgangsverbindung der 63 A PTC-Heizungssicherung eine Hioki-Widerstandsprüfung durch.
AnmerkungDer akzeptable Wert beträgt 105 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-
Führen Sie an der Eingangsverbindung der 63 A PTC-Heizungssicherung eine Hioki-Widerstandsprüfung durch.
AnmerkungDer akzeptable Wert beträgt 145 μΩ oder weniger. Führen Sie vor dem Prüfen eine Nullstellung des Hioki-Messgeräts durch.
-

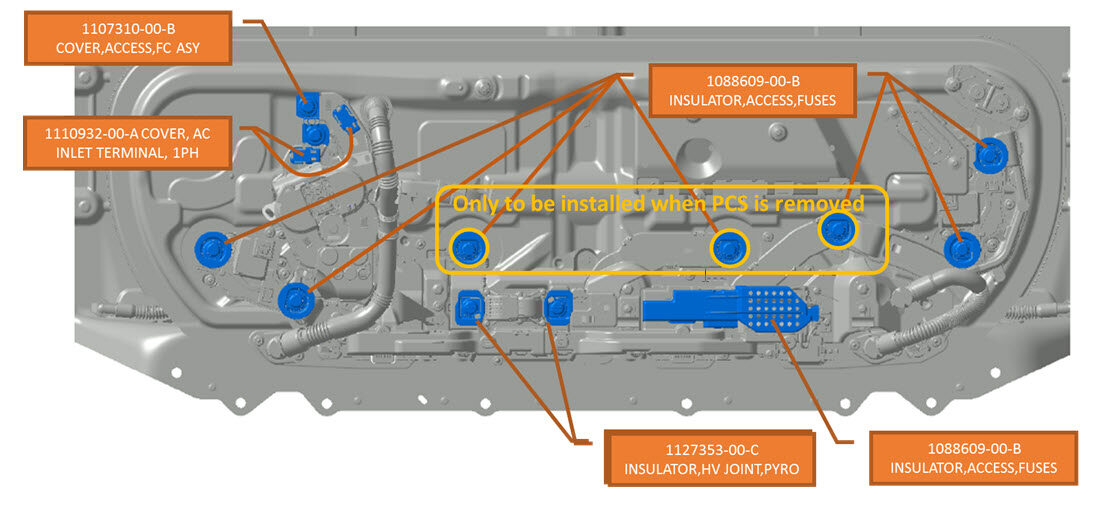

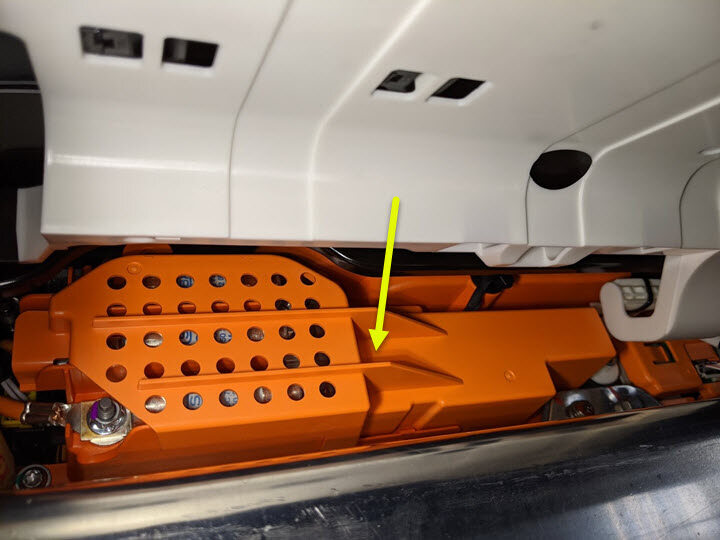

Montieren Sie den Zugangsisolator für die Sicherungen (3 Clips).
- Entfernen Sie den Dummy-Trennschalter und montieren Sie den Pyro-Trennschalter. Siehe Pyrotechnische Batteriesicherung (Ausbauen und Ersetzen).

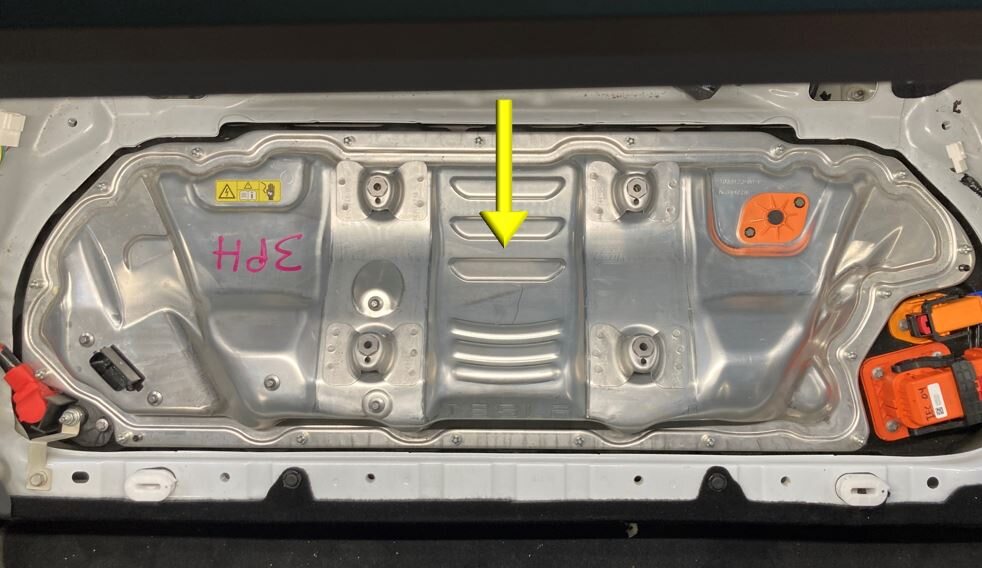

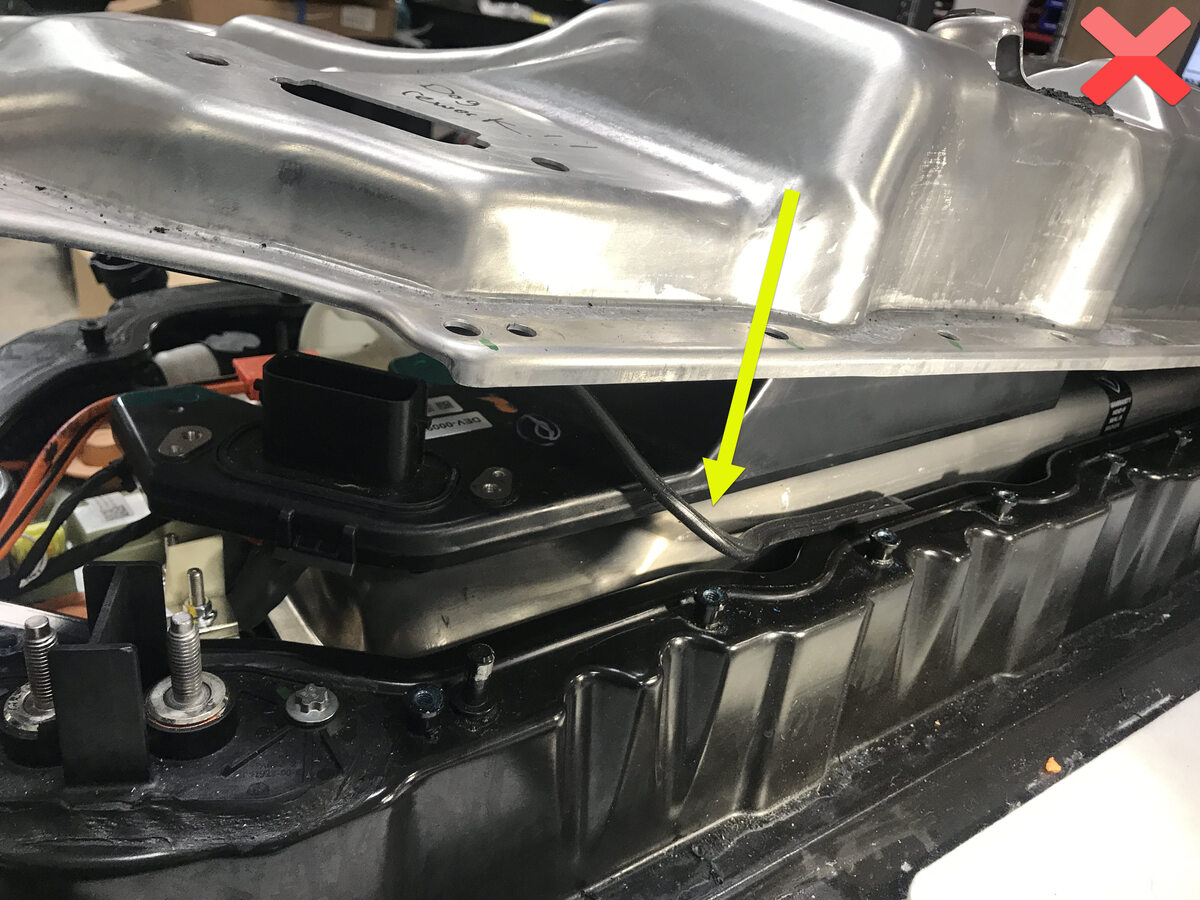

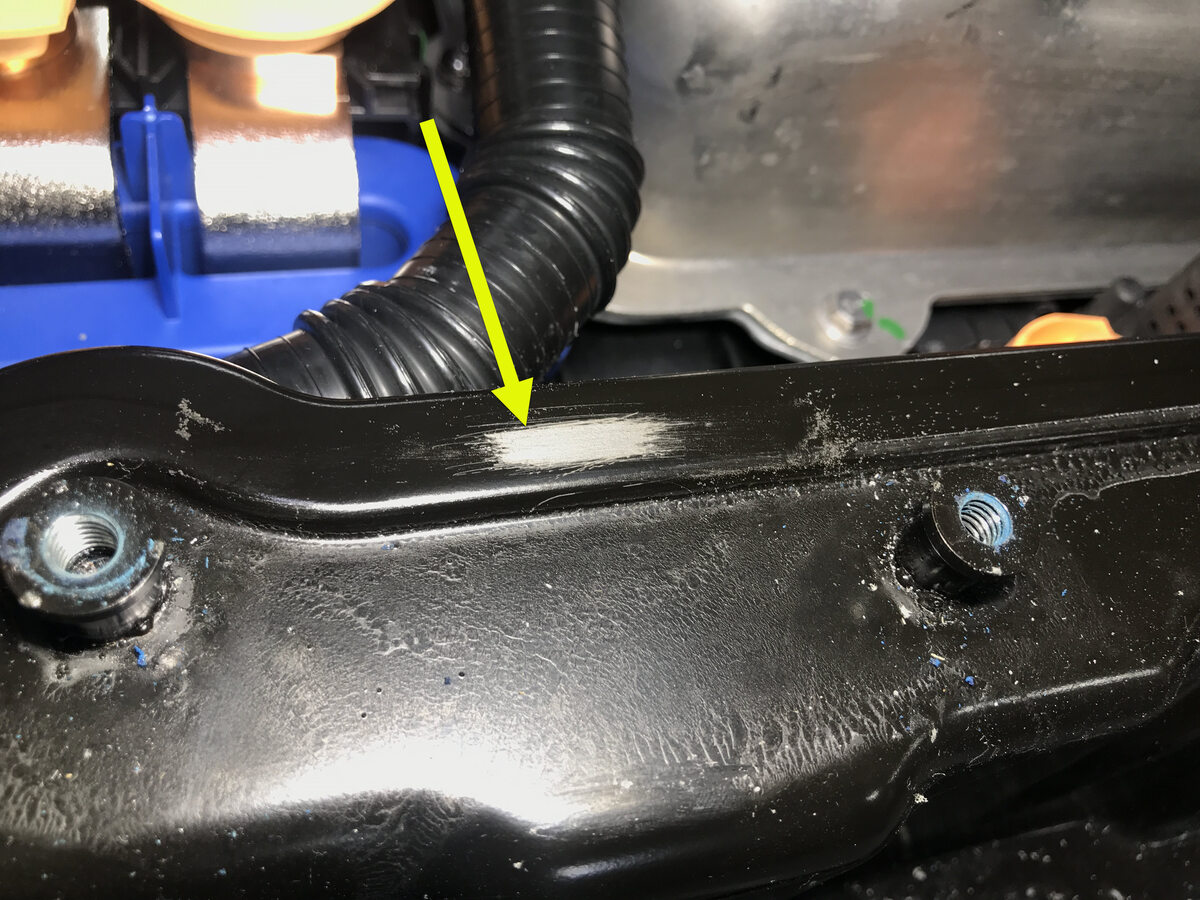

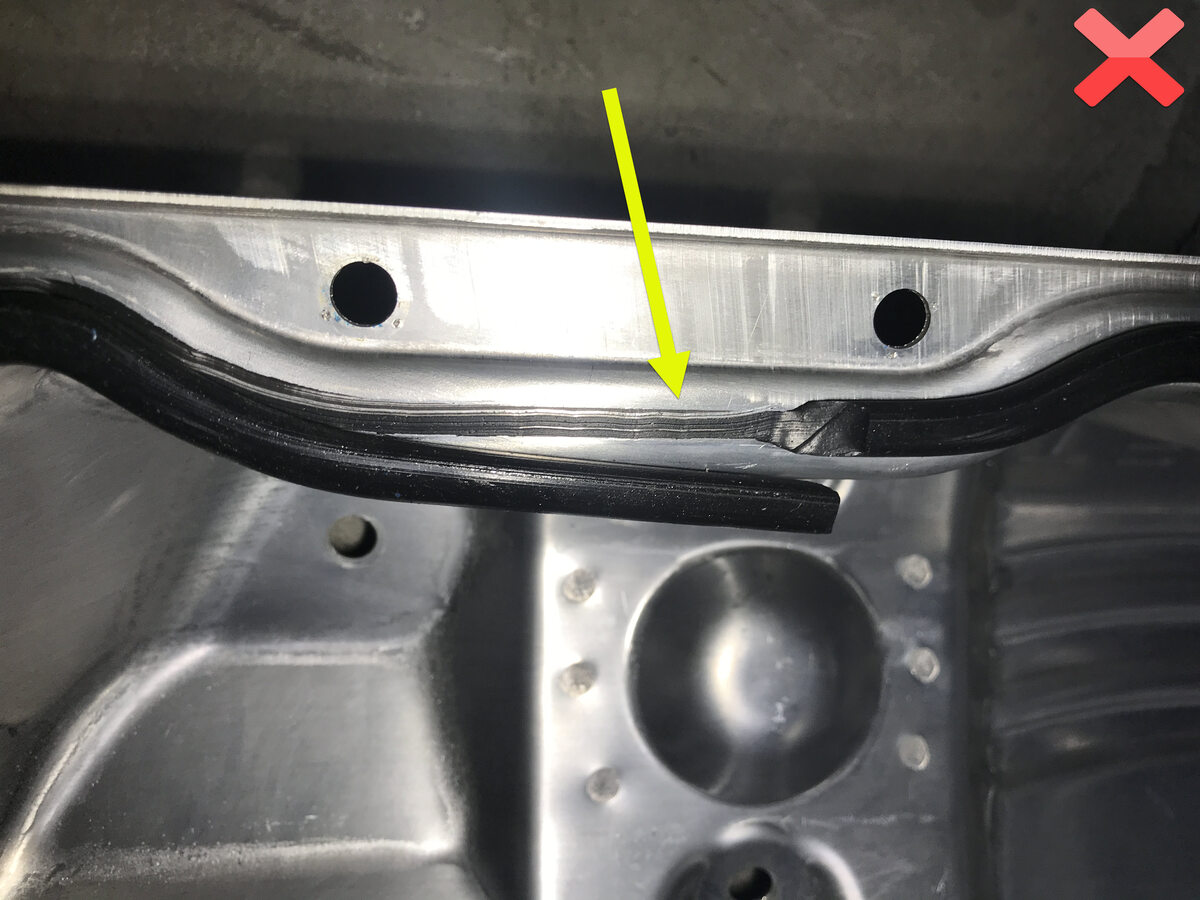

- Montieren Sie den HV-Gehäusedeckel. Siehe Deckel – HV-Gehäuse (Entfernen und Montieren).
