Reflektorstreuscheibe – Hinten – RH (Ausbauen und Ersetzen)

Korrekturcode 17404502 0.06 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Um FRT-Werte rückzumelden, senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 2025-07-24: Warnung und Bild für die untere Lippe der Rückstrahlerstreuscheibe hinzugefügt.

Ausbauen

Informational PurposesAn informational icon, calling your attention
Anmerkung
Dieses Verfahren gilt nur für die RH Seite. Die Rückstrahlerstreuscheibe hinten LH ist Teil des Ladeanschlusses.
  1. Kleben Sie die Rückstrahlerstreuscheibe hinten RH rundum mit Klebeband ab.
  2. Lösen Sie die Clips, mit denen die Rückstrahlerstreuscheibe hinten RH an der Karosserie befestigt ist, mit einem Abhebelwerkzeug für Kunststoffe, und entfernen Sie dann die Rückstrahlerstreuscheibe hinten RH vom Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lösen Sie zuerst den Clip oben rechts teilweise, und lösen Sie dann den Rest der Clips.

Montieren

  1. Setzen Sie den unteren Teil der Rückstrahlerstreuscheibe hinten RH in das Fahrzeug ein, und bringen Sie dann die Clips an, mit denen die Streuscheibe an der Karosserie befestigt wird.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Achten Sie darauf, den unteren Teil der Streuscheibe zuerst in die richtige Position zu bringen. Die untere Lippe kann brechen, wenn sie mit Gewalt eingesetzt wird, sich aber nicht richtig in Position befindet.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Drücken Sie vorsichtig, aber fest auf die RH Rückstrahlerstreuscheibe hinten, damit die Clips vollständig einrasten, sobald der untere Teil in Position ist.

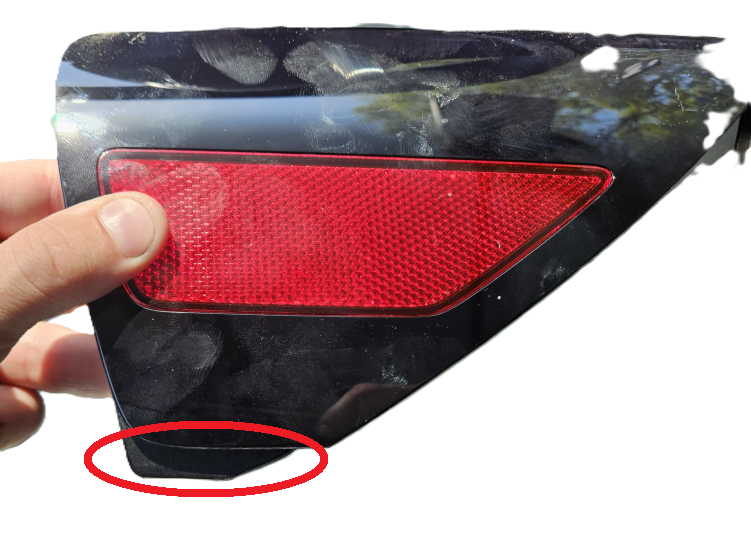

    Abbildung 1. Untere Lippe
  2. Entfernen Sie das Klebeband von der Karosserie.
  3. Stellen Sie sicher, dass der Abstand von der Rückstrahlerstreuscheibe hinten RH zur Karosserie und ihre Bündigkeit innerhalb der Spezifikationen liegen.
