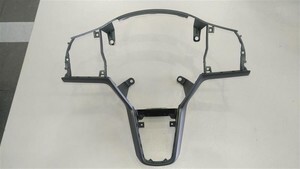

Einfassung – Lenkrad (Ausbauen und Ersetzen)

Korrekturcode 32051812 0.36 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Speichenabdeckung – Lenkrad – Unten (Ausbauen und Ersetzen) / Einfassung – Lenkrad (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schrauben (x4) zur Befestigung der Einfassung am Lenkrad
2.5 Nm (1.8 lbs-ft)
  • Torx-Bit T20
Wiederverwenden
Schrauben zur Befestigung des LH/RH Lenkradschalters/des Lenksteuergeräts/der unteren Speichenabdeckung an der Einfassung
0.9 Nm (8 lbs-in)
  • Torx-Bit T10
Wiederverwenden

Ausbauen

  1. Trennen Sie die Niederspannungsstromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  2. Bauen Sie den Fahrer-Airbag aus. Siehe Airbag – Fahrerseite (Ausbauen und Ersetzen).
  3. Trennen Sie den Kabelbaumsteckverbinder vom Lenkrad.
  4. Trennen Sie den Kabelbaum vom Steckverbinder des LH Lenkradschalters.
  5. Trennen Sie den Kabelbaum vom Steckverbinder des RH Lenkradschalters.
  6. Lösen Sie die Clips, mit denen die Hupenbaugruppe befestigt ist, und schieben Sie dann die Hupenbaugruppe beiseite.
  7. Trennen Sie den Kabelbaum vom unteren Steckverbinder und entfernen Sie dann den Kabelbaum vom Lenkrad.
  8. Entfernen Sie die 4 Schrauben, mit denen die Einfassung am Lenkrad befestigt ist.
    Anmerkung
    Hebeln Sie den unteren Teil der Einfassungsbaugruppe vom Lenkrad ab, und arbeiten Sie sich herum.
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T20
  9. Entfernen Sie die 3 Schrauben, mit denen der LH Lenkradschalter an der hellen Einfassung befestigt ist, und entfernen Sie dann den Schalter aus der Einfassung.
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  10. Entfernen Sie die 3 Schrauben, mit denen der RH Lenkradschalter an der hellen Einfassung befestigt ist, und entfernen Sie dann den Schalter aus der Einfassung.
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  11. Entfernen Sie die 2 Schrauben, mit denen das Lenkradsteuergerät an der Lenkradeinfassung befestigt ist, und entfernen Sie dann das Steuergerät.
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  12. Entfernen Sie die Schrauben, mit denen die untere Speichenabdeckung an der Lenkradeinfassung befestigt ist.
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10

Montieren

  1. Positionieren Sie die untere Speichenabdeckung an der Lenkradeinfassung, und montieren Sie dann die Schrauben.
    0.9 Nm (8 lbs-in)
    Anmerkung
    Setzen Sie die untere Kante der unteren Speiche ein.
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  2. Montieren Sie die Schrauben, mit denen das Lenkradsteuergerät an der Lenkradeinfassung befestigt wird.
    0.9 Nm (8 lbs-in)
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  3. Positionieren Sie den LH Lenkradschalter an der Lenkradeinfassung, und montieren Sie dann die Schrauben.
    0.9 Nm (8 lbs-in)
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  4. Positionieren Sie den RH Lenkradschalter an der Lenkradeinfassung, und montieren Sie dann die Schrauben.
    0.9 Nm (8 lbs-in)
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T10
  5. Positionieren Sie die Lenkradeinfassung am Lenkrad, und montieren Sie dann die Schrauben.
    2.5 Nm (1.8 lbs-ft)
    Tipp
    Use of the following tool(s) is recommended:
    • Torx-Bit T20
  6. Setzen Sie die Hupe an die Lenkradbaugruppe, und montieren Sie die Clips.
  7. Schließen Sie den elektrischen Steckverbinder des LH Lenkradschalters an.
  8. Schließen Sie den elektrischen Steckverbinder des RH Lenkradschalters an.
  9. Schließen Sie die untere Verbindung am Lenkradsteuergerät an.
  10. Schließen Sie den Kabelbaumsteckverbinder am Lenkrad an.
  11. Montieren Sie den Fahrer-Airbag. Siehe Airbag – Fahrerseite (Ausbauen und Ersetzen).
  12. Schließen Sie die Niederspannungsstromversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
