ABS-Bremskraftregler (ohne Wärmepumpe) (Ausbauen und Ersetzen)

Korrekturcode 33100102 2.28 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 05.12.2023: Routine für Bremssteifigkeit aktualisiert.
  • 15.06.2023: Video in Schritt 8 zum Installationsteil hinzugefügt, das zeigt, wie die Leitungen des Hauptbremszylinders montiert werden.

Ausbauen

  1. Heben Sie das Fahrzeug an, und stützen Sie es ab. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  2. Entfernen Sie das untere Sitzpolster der 2. Sitzreihe. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  3. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  4. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  5. Entfernen Sie alle Räder. Siehe Radbaugruppe (Aus- und Einbauen).
  6. Bauen Sie das vordere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  7. Senken Sie das Fahrzeug ab.
  8. Entfernen Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  9. Bauen Sie den Deckel des Haubenschlosses aus. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  10. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  11. Entfernen Sie die 12-V-Zusatzbatterie. Siehe 12-V-/LV-Batterie (Ausbauen und Ersetzen).
  12. Entfernen Sie die Halterung der 12-V-Batterie. Siehe Halterung – 12-V-Batterie (Hinterradantrieb) (Ausbauen und Ersetzen).
  13. Entfernen Sie die Schrauben, mit denen G098 und G099 an der Karosserie befestigt sind.
  14. Lösen Sie den weißen Clip, mit dem der Hauptkabelbaum vorne an der Karosserie befestigt ist.
  15. Lösen Sie den schwarzen Clip, mit dem der Hauptkabelbaum vorne an der Karosserie befestigt ist.
  16. Trennen Sie den elektrischen Anschluss vom ABS-Bremskraftregler.
  17. Lösen Sie die Clips, mit denen der Hauptkabelbaum vorne in der Nähe des LH Rahmenträgers befestigt ist.
  18. Platzieren Sie den Ölauffangbehälter unter dem ABS-Bremskraftregler.
  19. Entfernen Sie die Mutter der Bremsleitung vorne RH vom ABS-Bremskraftregler.
  20. Entfernen Sie die Mutter der Bremsleitung hinten LH vom ABS-Bremskraftregler.
  21. Entfernen Sie die Mutter der Bremsleitung hinten RH vom ABS-Bremskraftregler.
  22. Entfernen Sie die Mutter der Bremsleitung vorne LH vom Bremskraftregler.
  23. Entfernen Sie die Sekundärleitungsmutter des Hauptzylinders vom ABS-Bremskraftregler.
  24. Entfernen Sie die Primärleitungsmutter des Hauptzylinders vom ABS-Bremskraftregler.
  25. Lösen Sie den Clip, mit dem die Bremsleitungen des Hauptzylinders am 4-Rohr-Bündel befestigt sind.

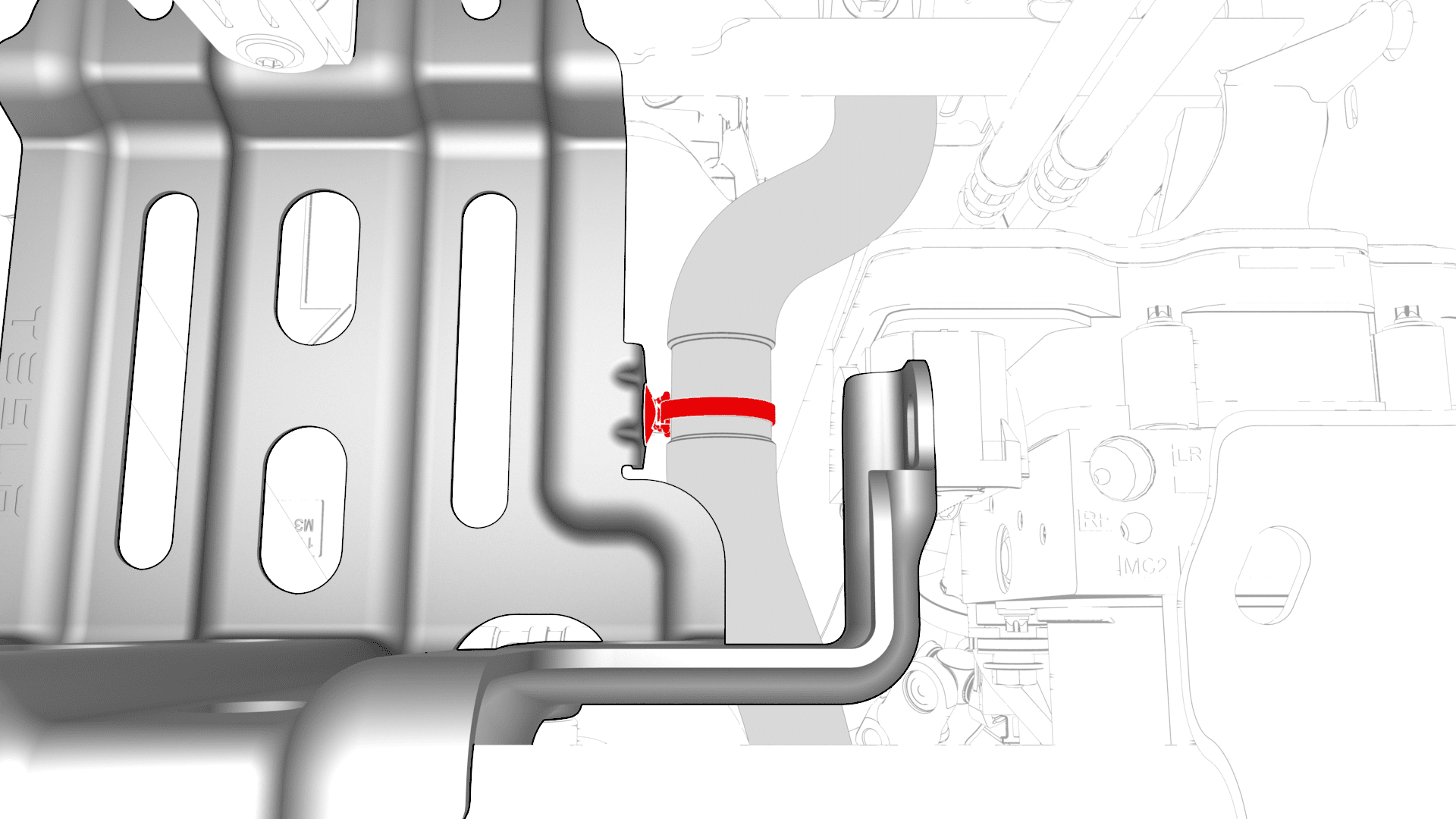

  26. Lösen Sie den Clip, mit dem der Kühlmittelschlauch vom Kühler zur Batterie an der Halterung befestigt ist, und legen Sie den Schlauch beiseite.
  27. Entfernen Sie die Schrauben, mit denen der ABS-Bremskraftregler am Rahmenträger befestigt ist.
  28. Lösen Sie die 2 Laschen, mit denen der ABS-Bremskraftregler an der Karosserie befestigt ist, schieben Sie den ABS-Bremskraftregler in Richtung der 12-V-Batterie, und entfernen Sie den ABS-Bremskraftregler aus dem Gehäuse.
  29. Lösen Sie die Mutter, mit der der ABS-Bremskraftregler an der Halterung befestigt ist, und hebeln Sie dann den ABS-Bremskraftregler von der Halterung weg.

Montieren

  1. Montieren Sie den ABS-Bremskraftregler an der Halterung.
  2. Ziehen Sie die 2 Muttern fest, mit denen der ABS-Bremskraftregler an der Halterung befestigt ist.
    8 Nm (5.9 lbs-ft)
  3. Entfernen Sie die Klebebänder, mit denen die Öffnungen des neuen ABS-Bremskraftreglers verschlossen sind.
  4. Platzieren Sie den ABS-Bremskraftregler zur Installation im Fahrzeug. Richten Sie die Halterung in der Karosserie aus, und bringen Sie die 2 Laschen an.
  5. Bringen Sie den ABS-Bremskraftregler zur Installation im Fahrzeug in Position.
  6. Montieren Sie die Schrauben, mit denen der ABS-Bremskraftregler am Rahmenträger LH befestigt ist.
    10 Nm (7.4 lbs-ft)
  7. Befestigen Sie den Clip, mit dem die Bremsleitungen des Hauptzylinders an der Halterung befestigt sind.
  8. Montieren Sie die Bremsleitungen des Hauptzylinders am Clip des 4-Rohr-Bündels.
  9. Montieren Sie die Primärleitungsmutter des Hauptzylinders am ABS-Bremskraftregler.
    16 Nm (11.8 lbs-ft)
  10. Montieren Sie die Sekundärleitungsmutter des Hauptzylinders am ABS-Bremskraftregler.
    16 Nm (11.8 lbs-ft)
  11. Montieren Sie die Bremsleitungsmutter vorne LH am ABS-Bremskraftregler.
    16 Nm (11.8 lbs-ft)
  12. Montieren Sie die Bremsleitungsmutter hinten RH am ABS-Bremskraftregler.
    16 Nm (11.8 lbs-ft)
  13. Montieren Sie die Bremsleitungsmutter hinten LH am ABS-Bremskraftregler.
    16 Nm (11.8 lbs-ft)
  14. Montieren Sie die Bremsleitungsmutter vorne RH am ABS-Bremskraftregler.
    16 Nm (11.8 lbs-ft)
  15. Entfernen Sie die Auffangwanne unter dem Fahrzeug.
  16. Montieren Sie die Clips, mit denen der Hauptkabelbaum vorne im Bereich des LH Rahmenträgers befestigt wird.
  17. Schließen Sie den elektrischen Steckverbinder am ABS-Bremskraftregler an.
  18. Montieren Sie die 2 schwarzen und weißen Clips, mit denen der Hauptkabelbaum vorne an der Karosserie befestigt wird.
  19. Montieren Sie die Schrauben, mit denen G098 und G099 an der Karosserie befestigt werden.
    10 Nm (7.4 lbs-ft)
  20. Montieren Sie die Halterung der 12-V-Batterie. Siehe Halterung – 12-V-Batterie (Hinterradantrieb) (Ausbauen und Ersetzen).
  21. Montieren Sie die 12-V-Zusatzbatterie, aber schließen Sie den Minuspol der Batterie noch nicht an. Siehe 12-V-/LV-Batterie (Ausbauen und Ersetzen).
  22. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  23. Bauen Sie den Deckel des Haubenschlosses ein. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  24. Montieren Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  25. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  26. Bringen Sie das untere Sitzpolster der 2. Sitzreihe an. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  27. Stellen Sie die Fahrzeug-Firmware um. Siehe Neuinstallation der Software – Toolbox.
  28. Entlüften Sie das gesamte Bremssystem. Siehe Bremsflüssigkeit entlüften/spülen.
  29. Mit Toolbox 3.
    1. Wählen Sie die Registerkarte Actions, und suchen Sie nach „Steifigkeit“.
    2. Wählen Sie die ODIN-Routine TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Stiffness Test, und klicken Sie dann auf den Link der Routine.
    3. Wenn die Bremsbeläge oder Bremsscheiben ersetzt wurden, wählen Sie UNBURNISHED unter „Action_Type“. Wählen Sie in allen anderen Fällen BURNISHED.
    4. Klicken Sie auf RUN, und lassen Sie die Routine durchlaufen.
      Informational PurposesAn informational icon, calling your attention
      Anmerkung
      Treten Sie während des Tests nicht auf das Bremspedal.
  30. Bauen Sie das vordere Windabweiserblech ein. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  31. Montieren Sie alle Räder. Siehe Radbaugruppe (Aus- und Einbauen).
  32. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  33. Fahren Sie das Fahrzeug von der Hebebühne herunter.
  34. Führen Sie eine Probefahrt durch, um zu prüfen, ob Pedalgefühl und Bremsleistung wie erwartet sind.
