Harness - HVAC Assembly (Remove and Replace)

Korrekturcode 17104102 3.66 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und darüber, wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.

Informational PurposesAn informational icon, calling your attention
Anmerkung

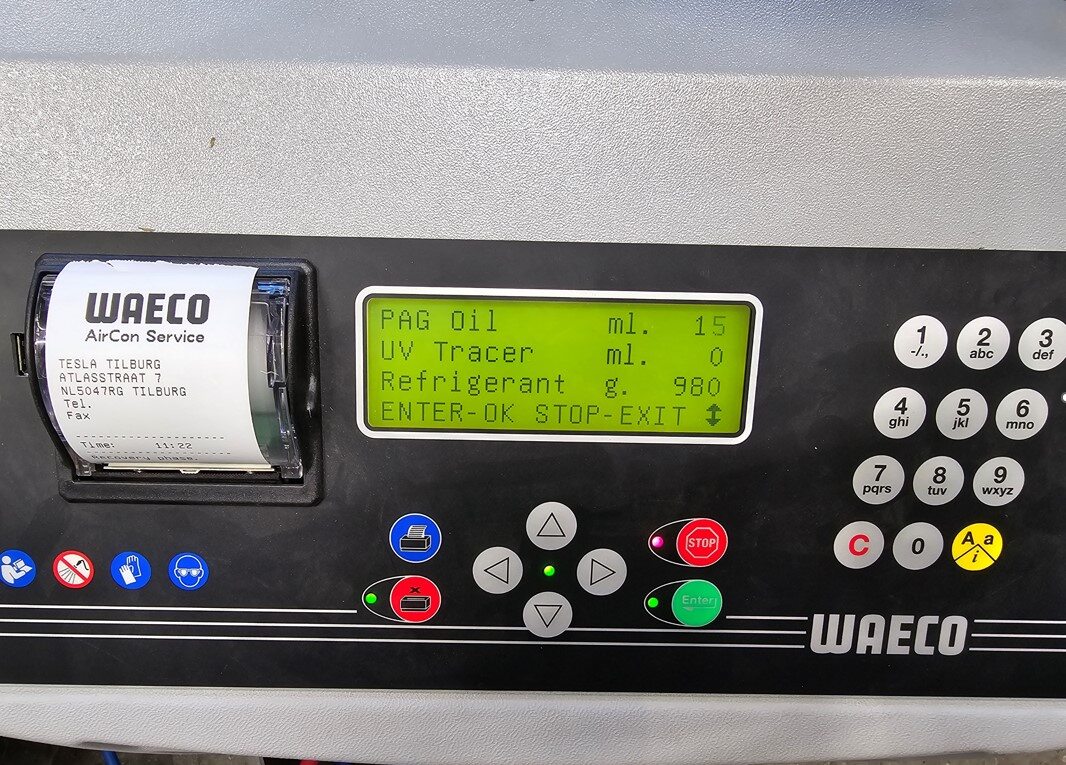

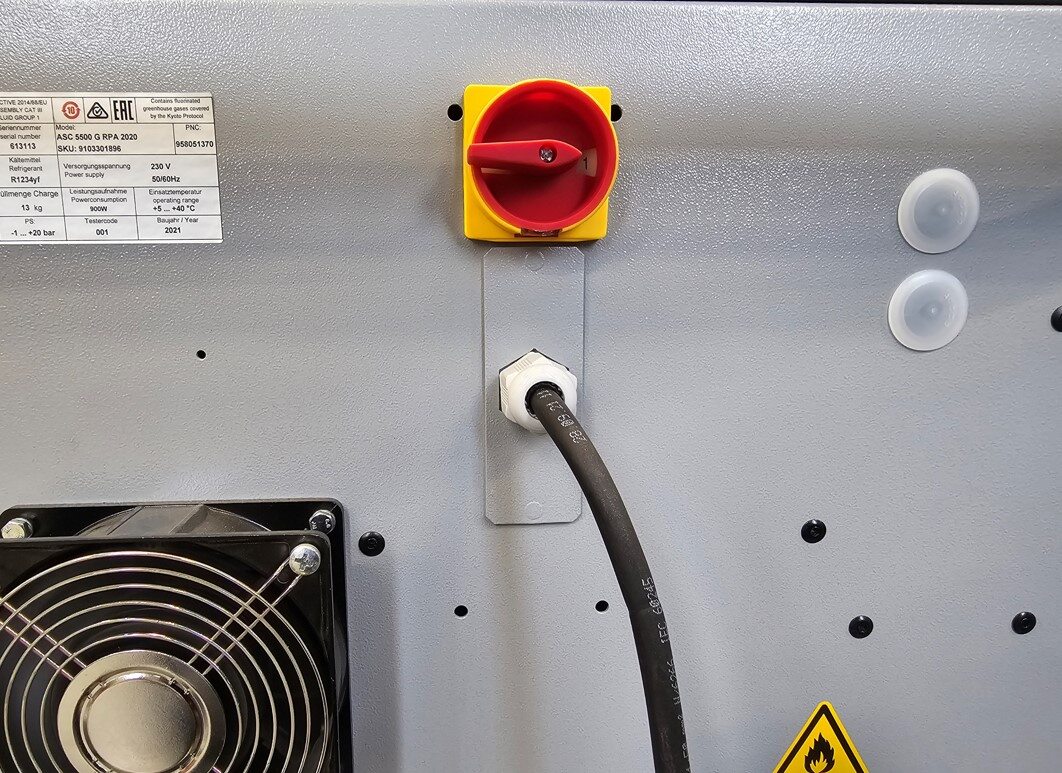

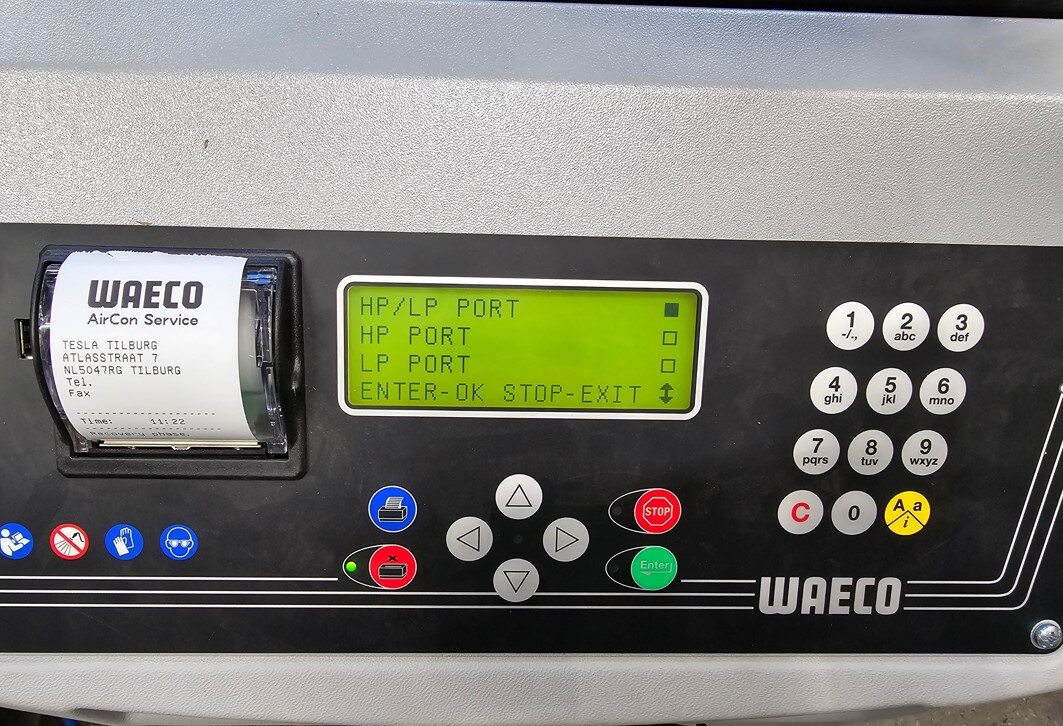

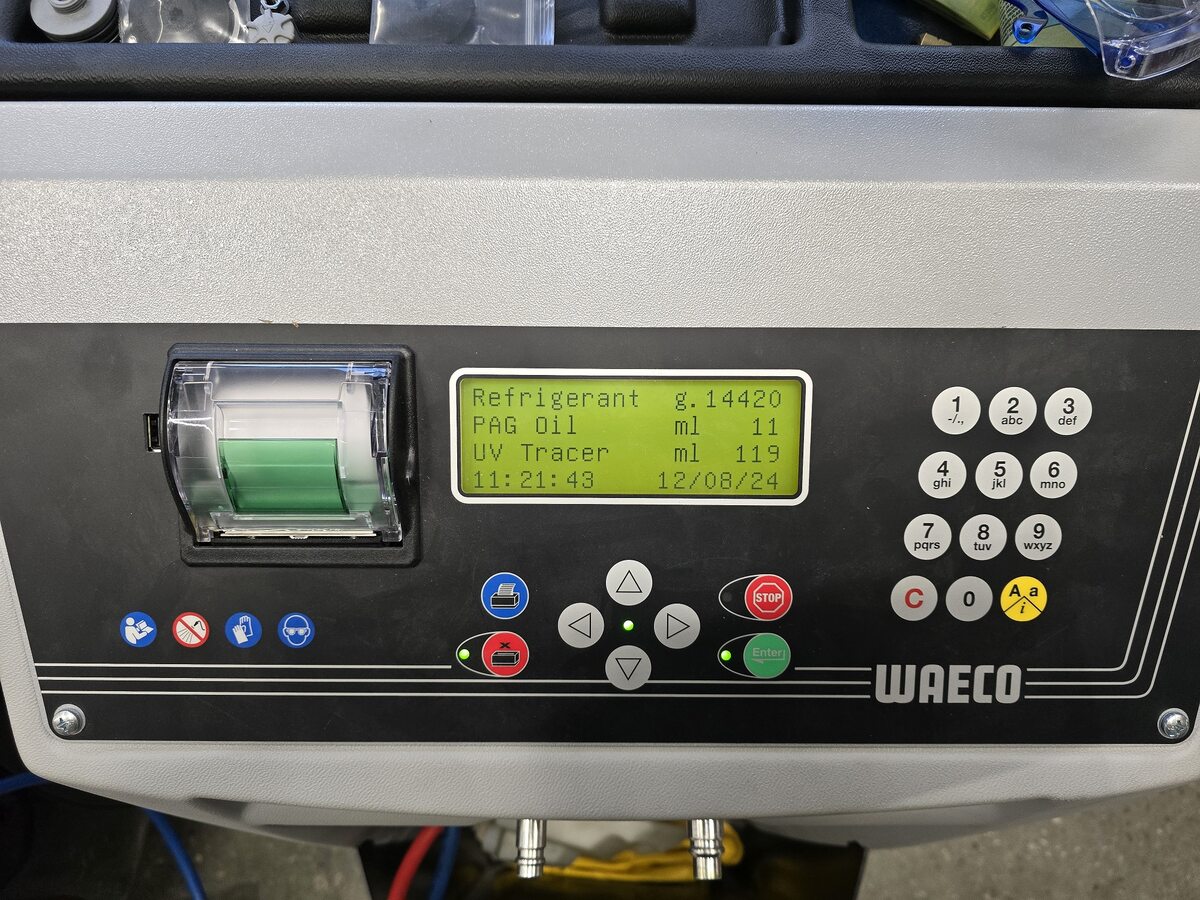

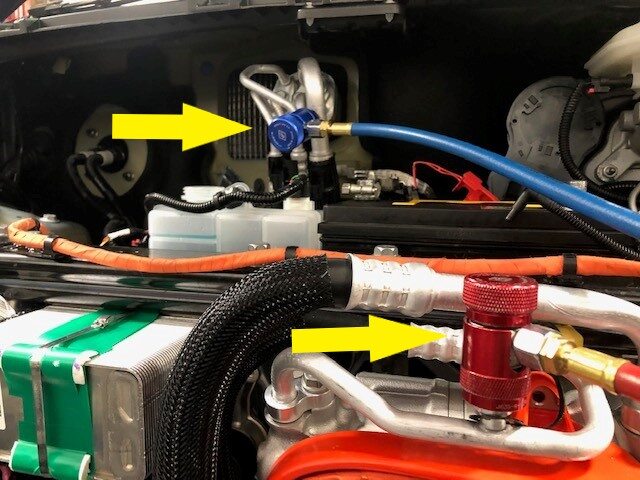

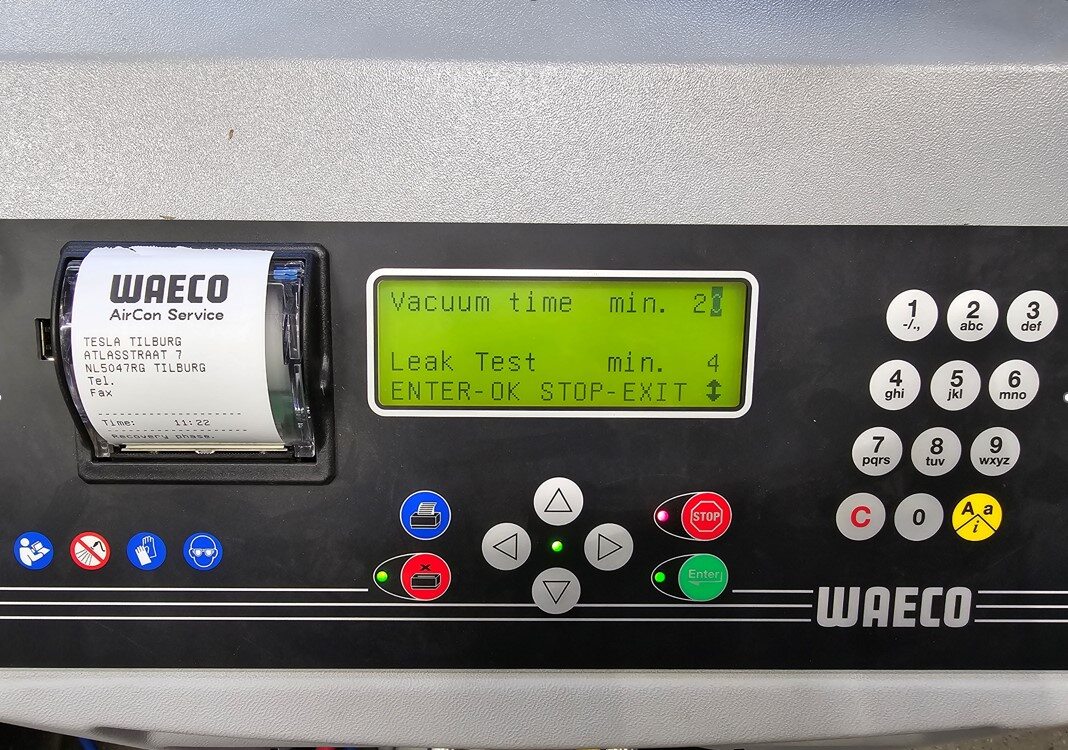

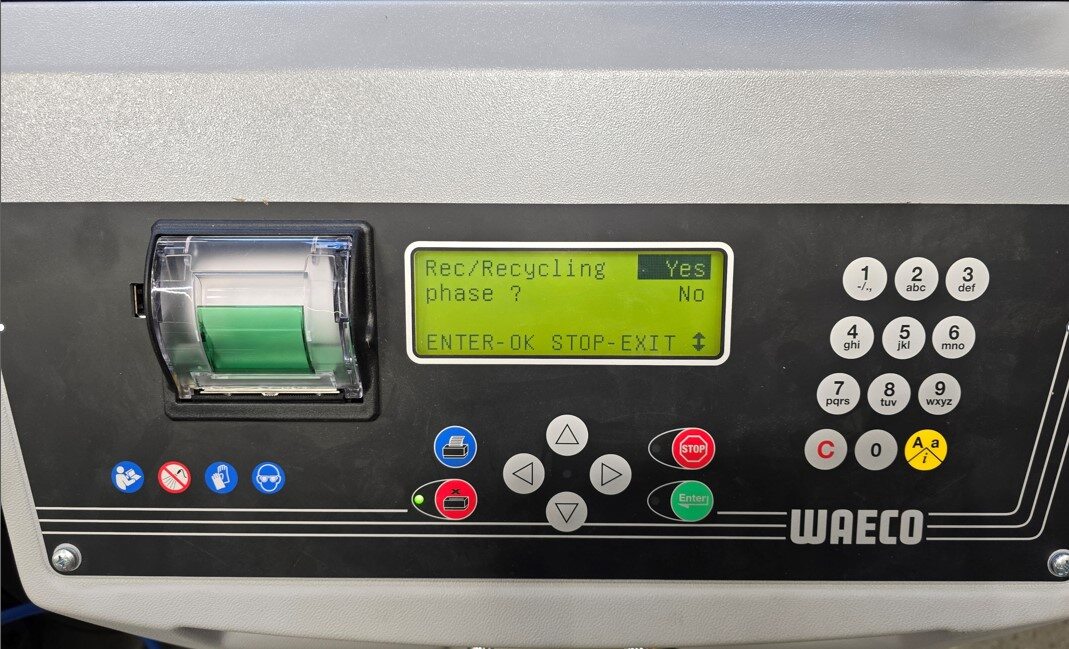

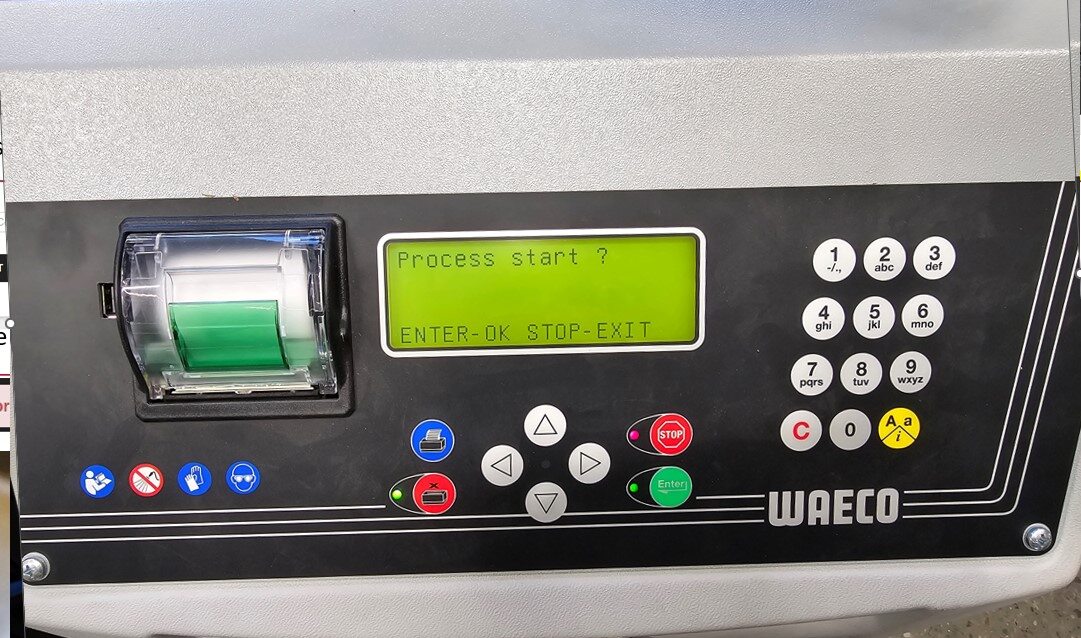

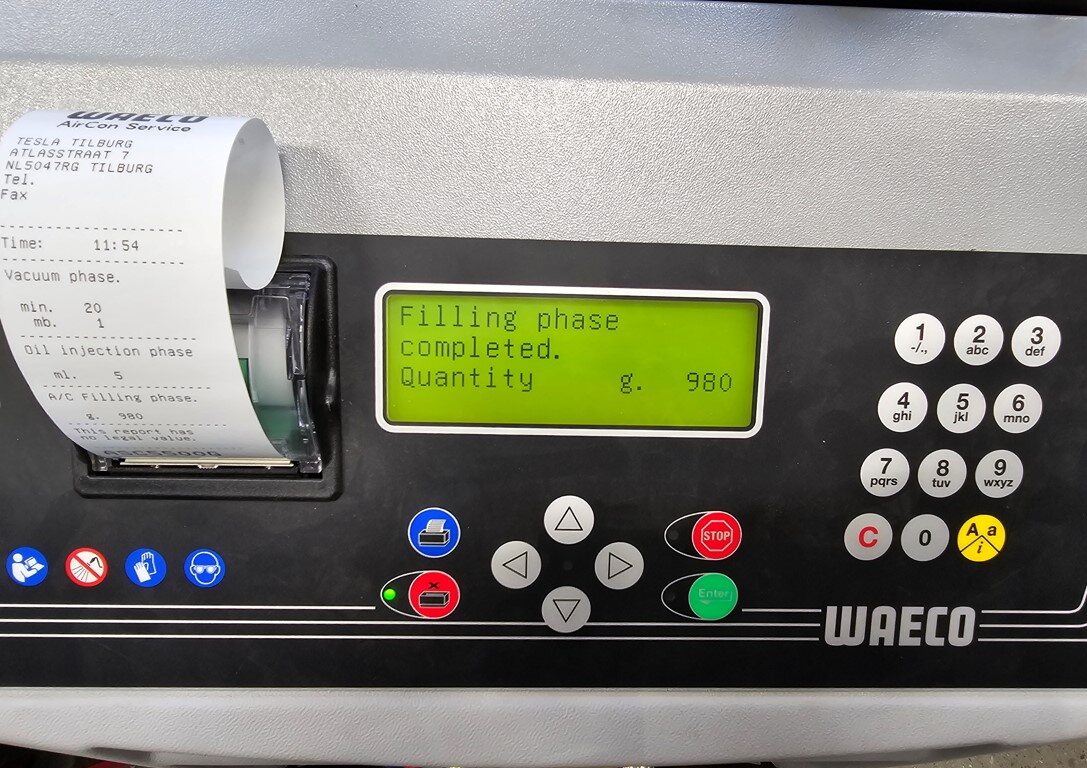

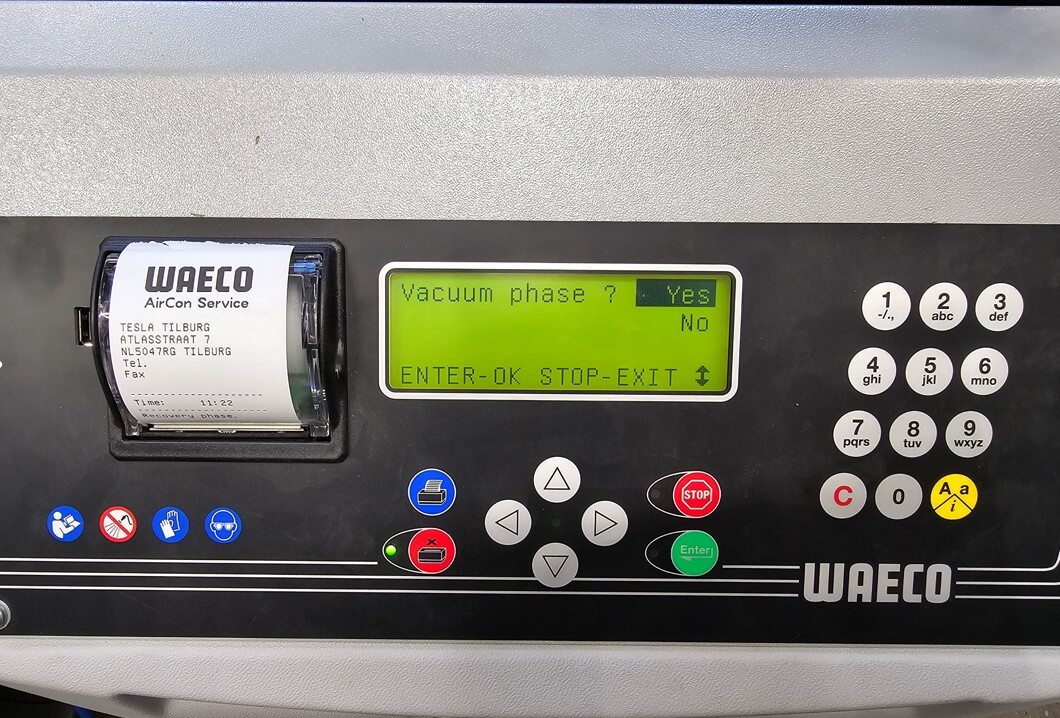

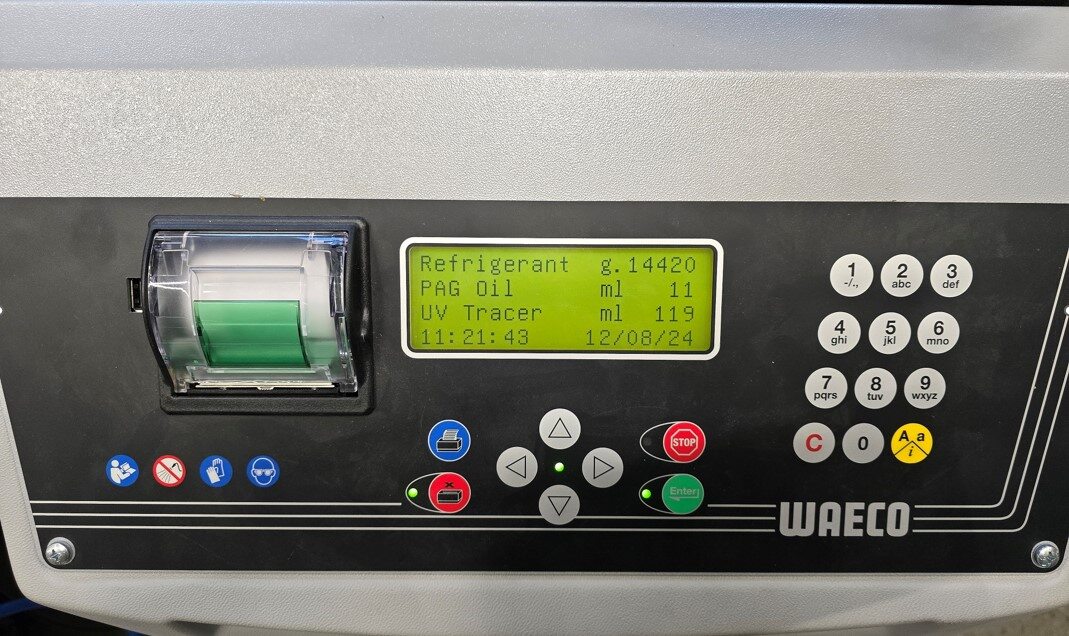

Dieses Verfahren erfordert die Durchführung des Verfahrens „Kältemittel (Absaugen und Wiederbefüllen)“. Sofern nicht bereits dem Servicebesuch hinzugefügt, fügen Sie Korrekturcode 18200102 als separate Aktivität zum Servicebesuch hinzu.

Technische Daten zum Drehmoment

Ausbauen

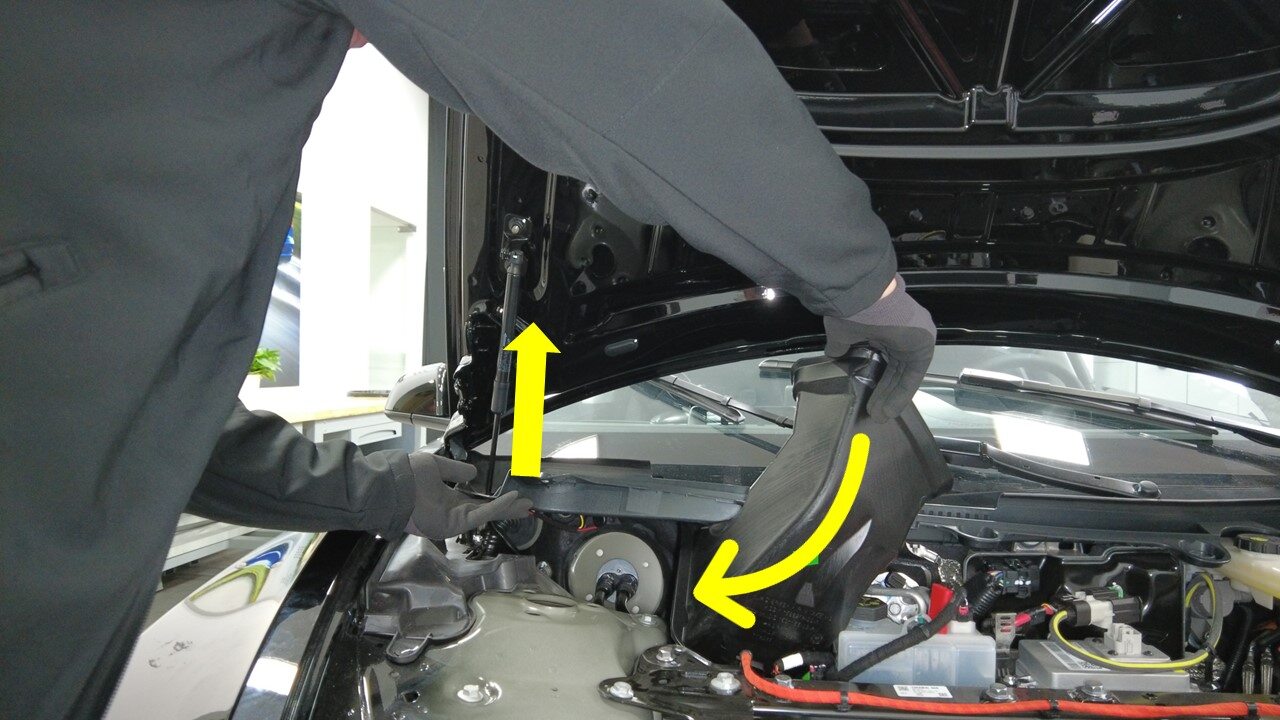

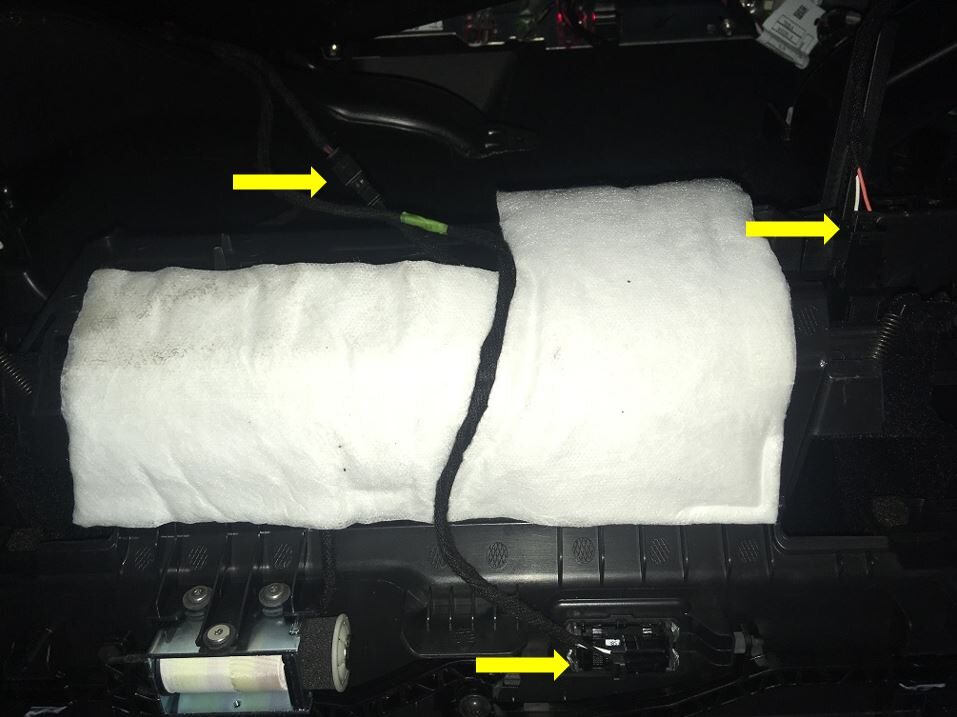

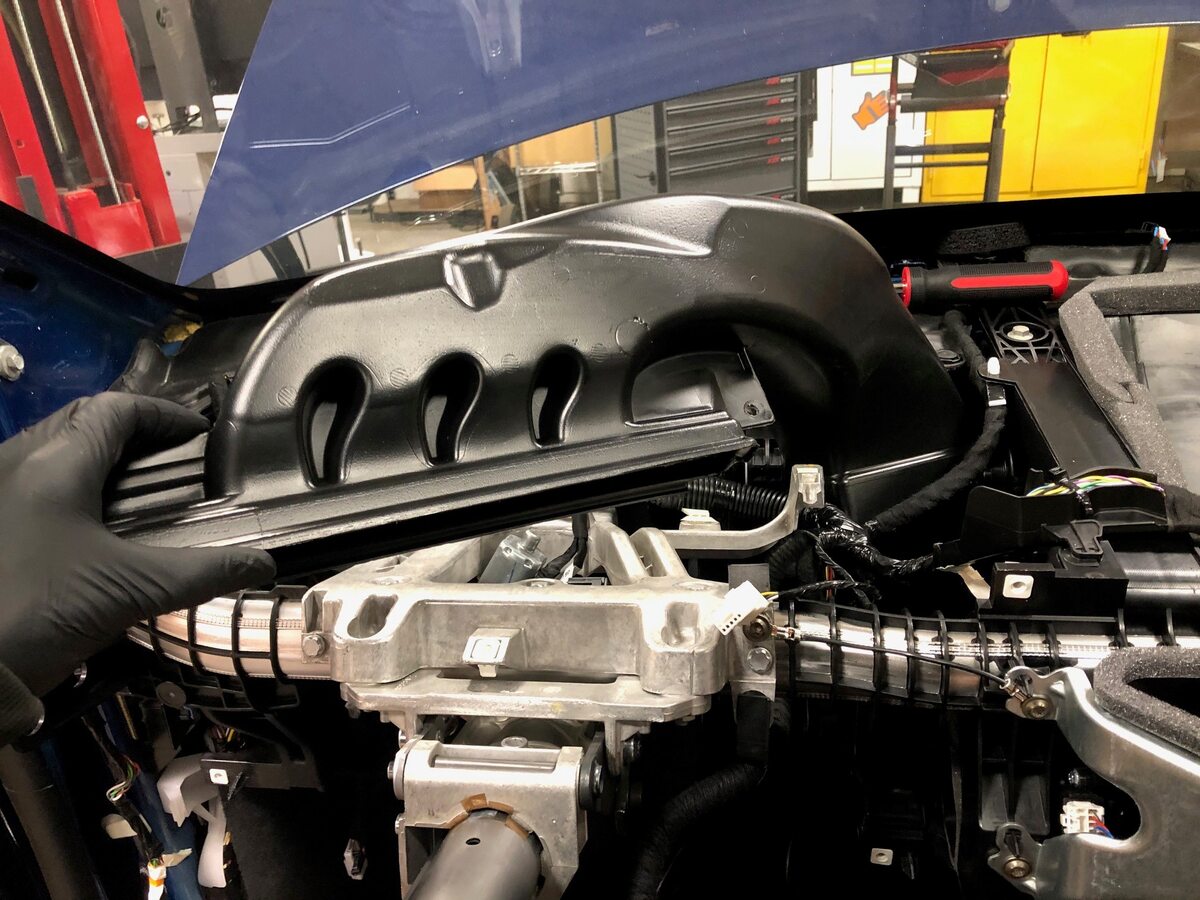

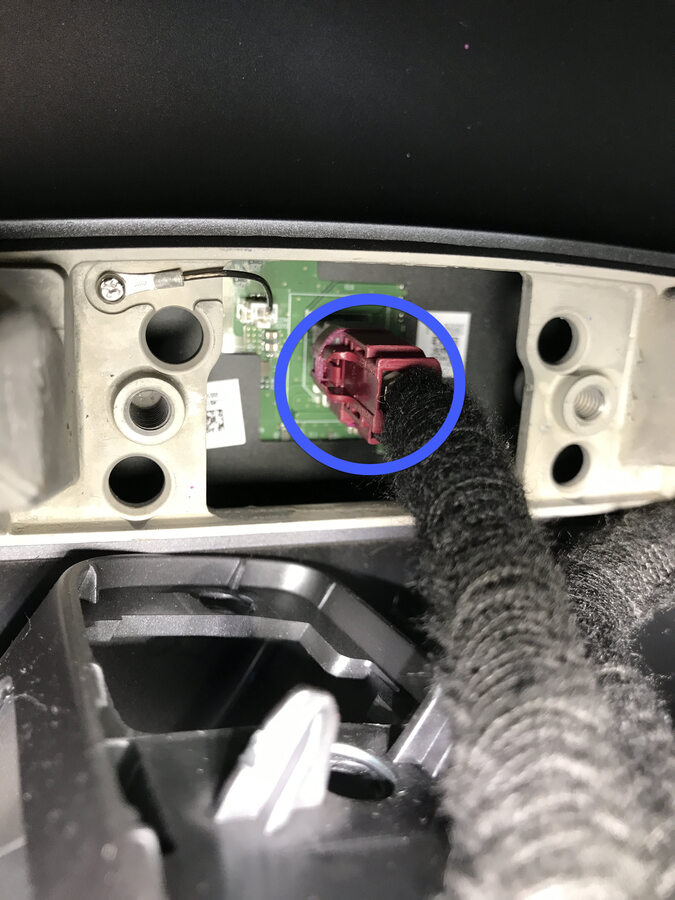

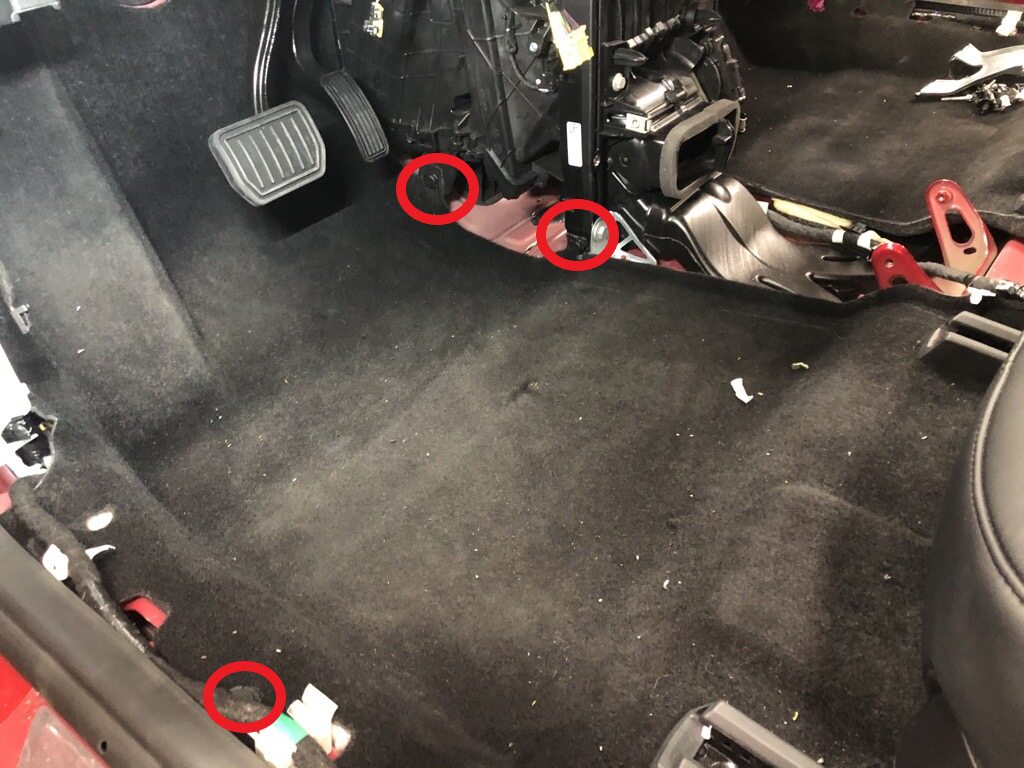

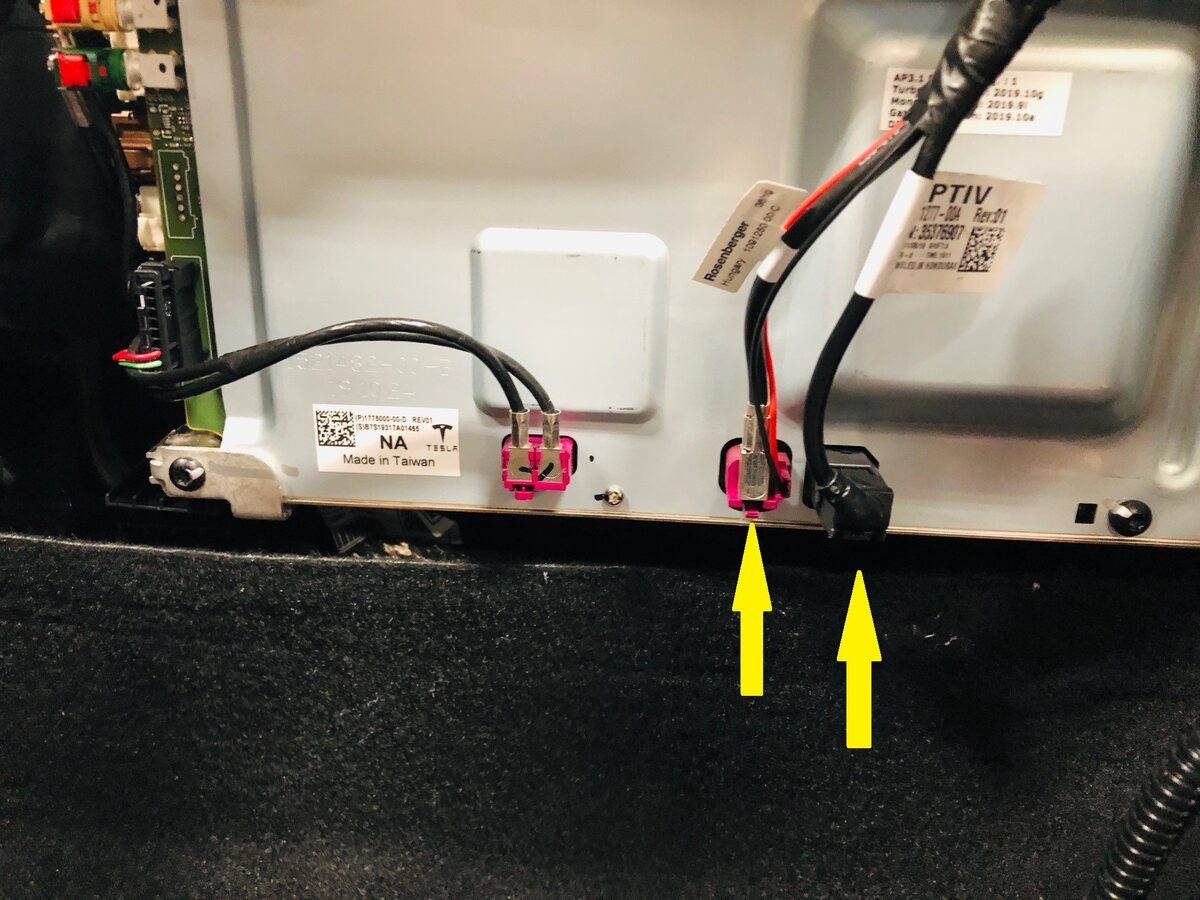

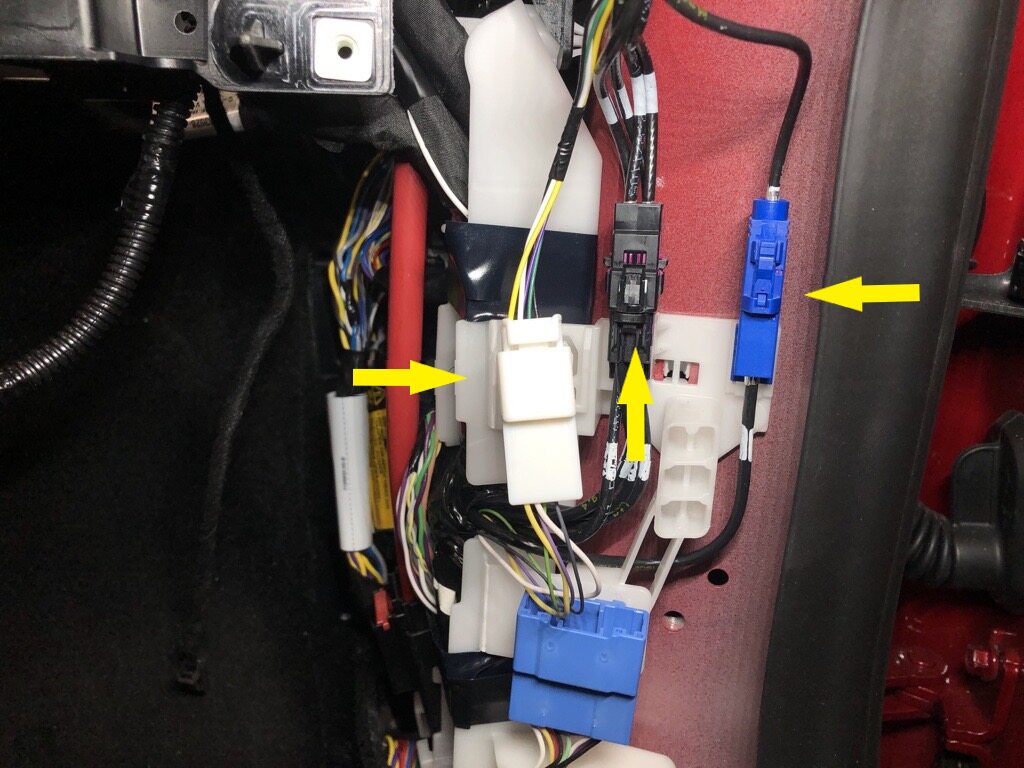

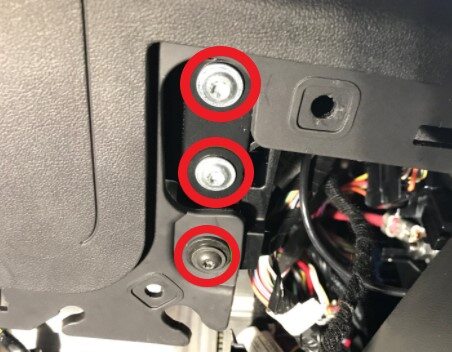

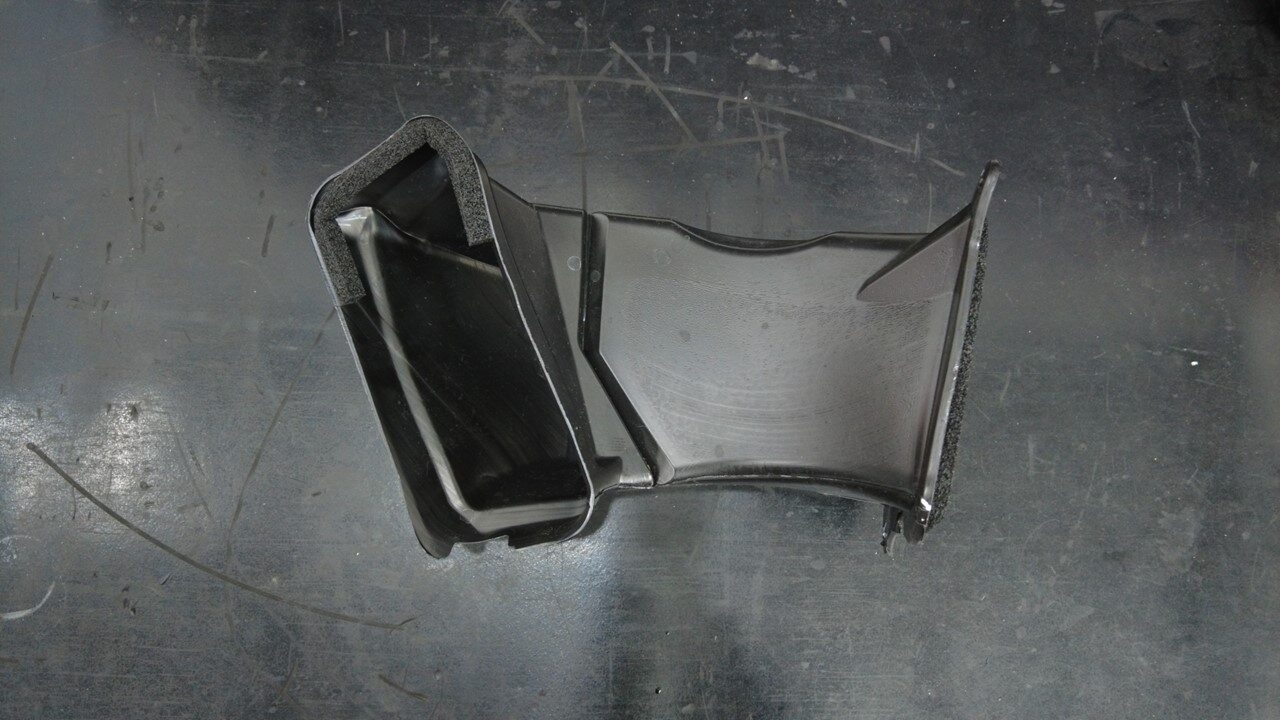

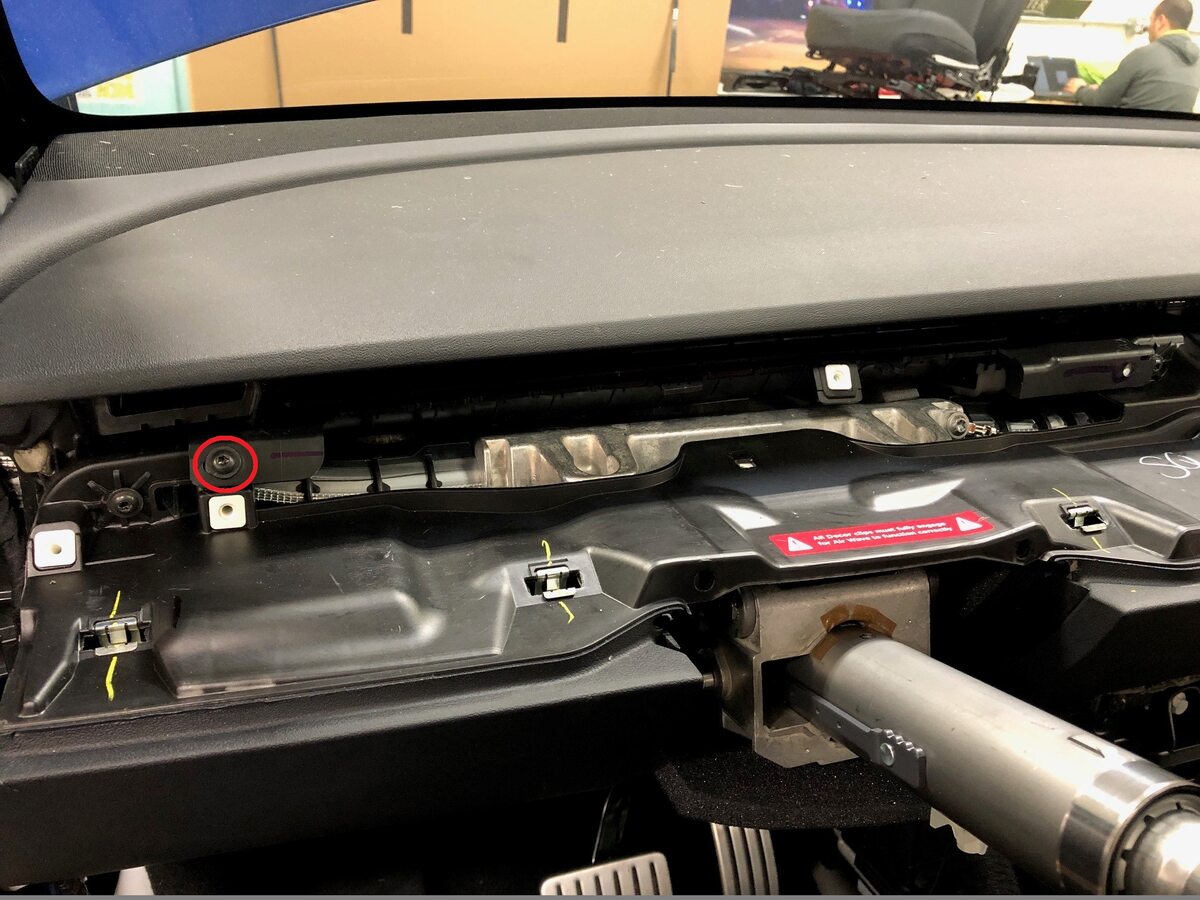

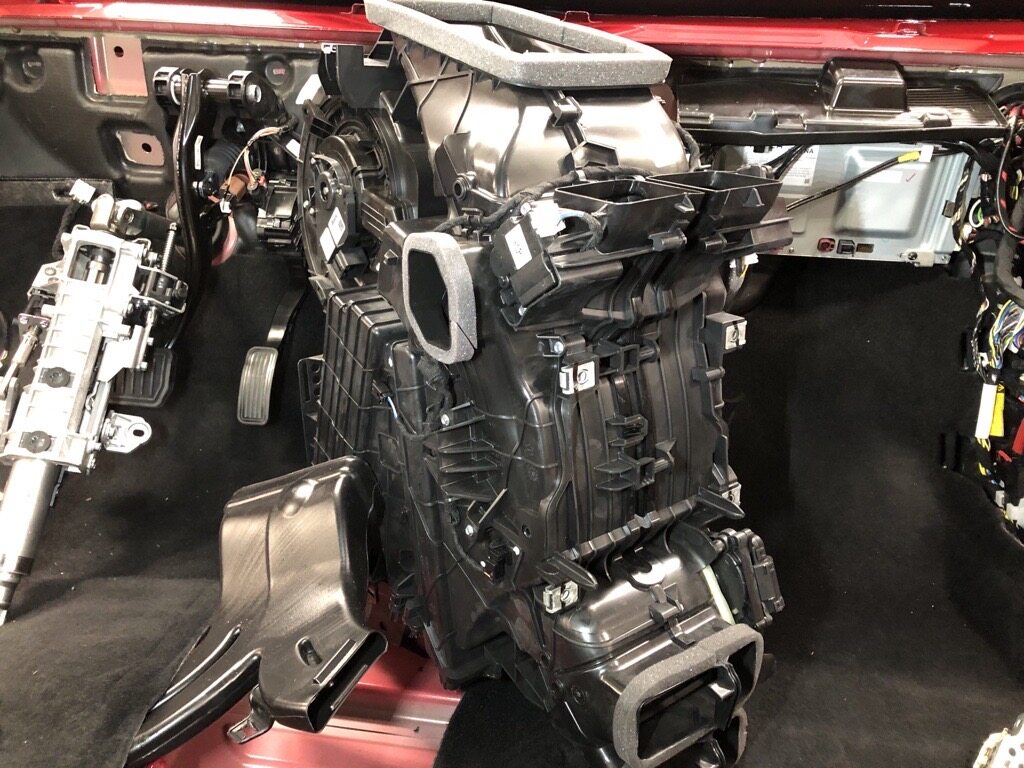

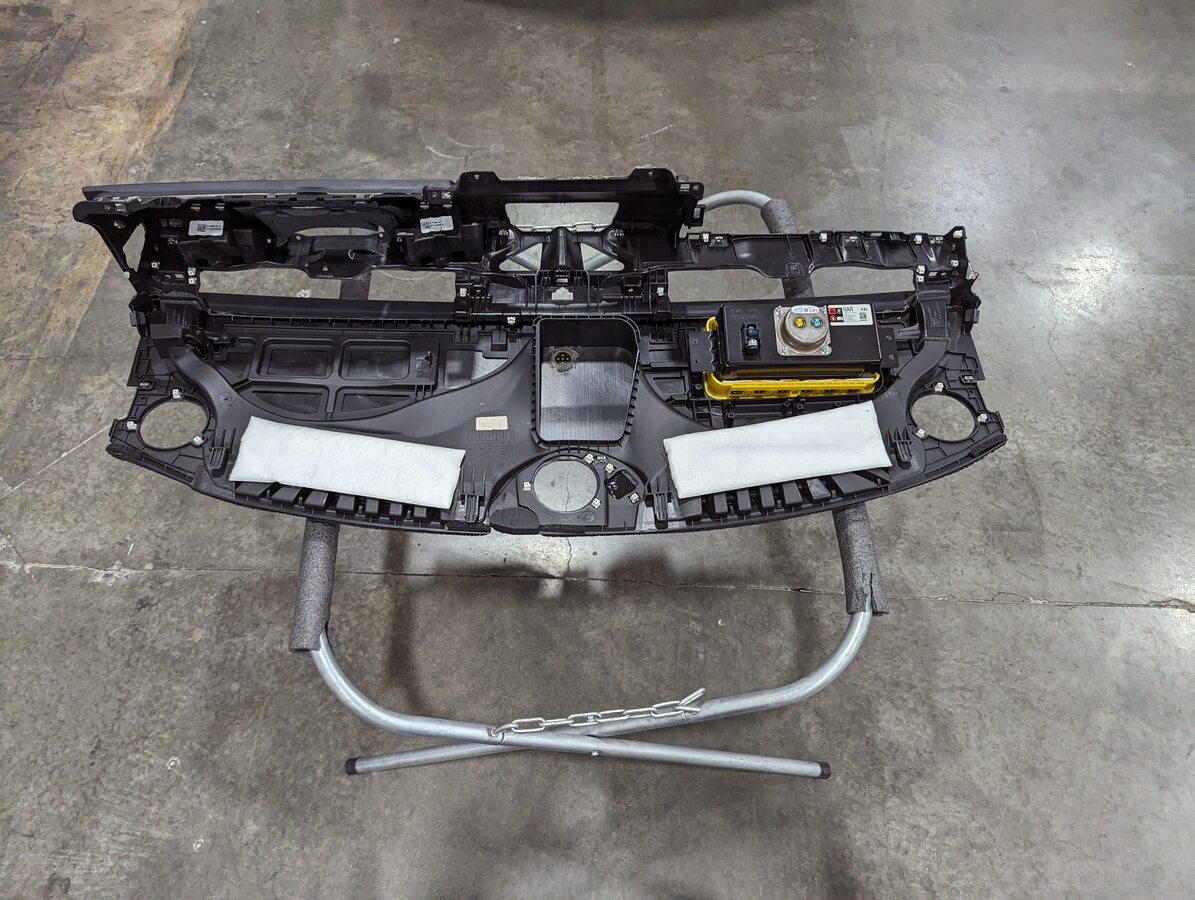

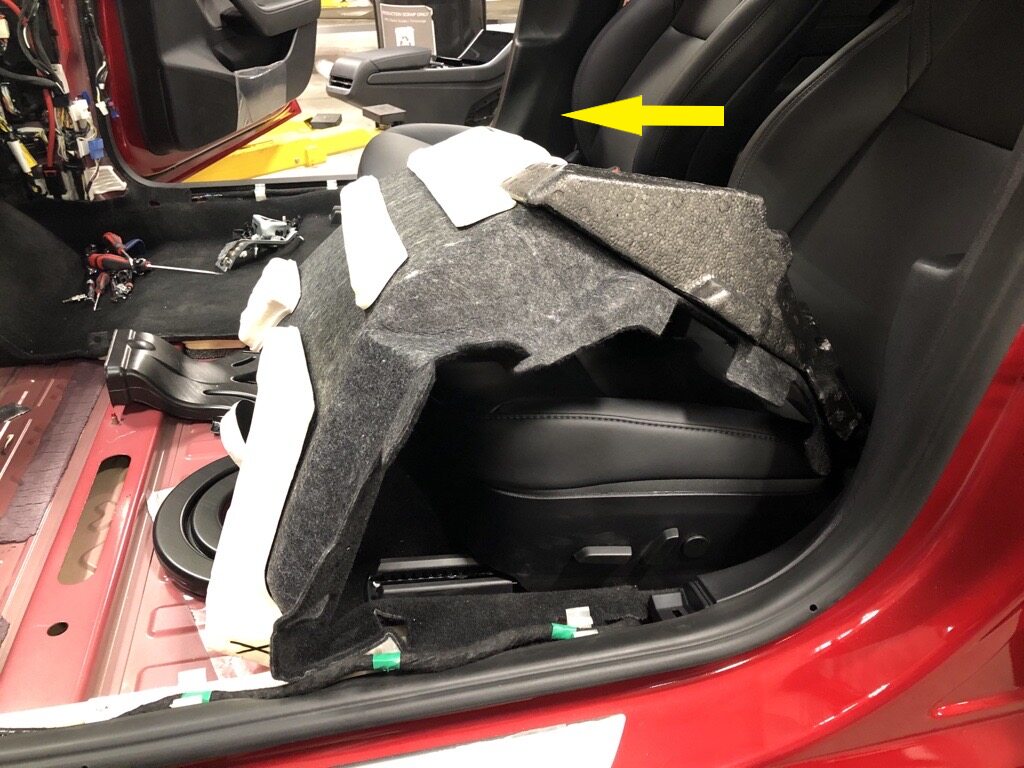

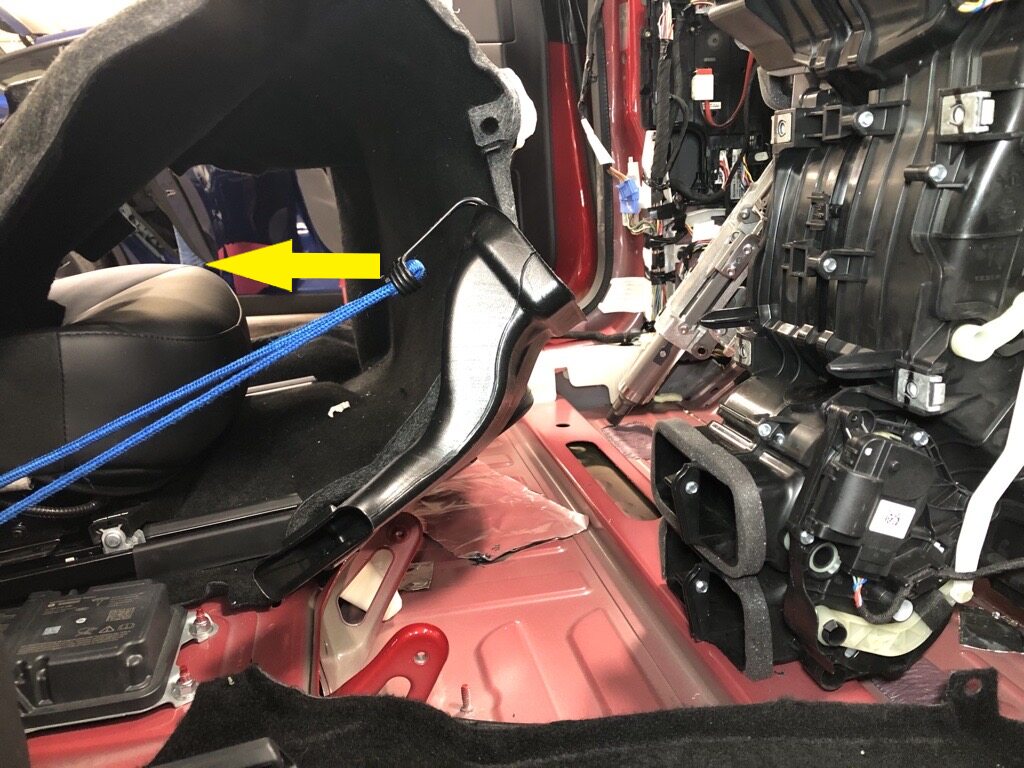

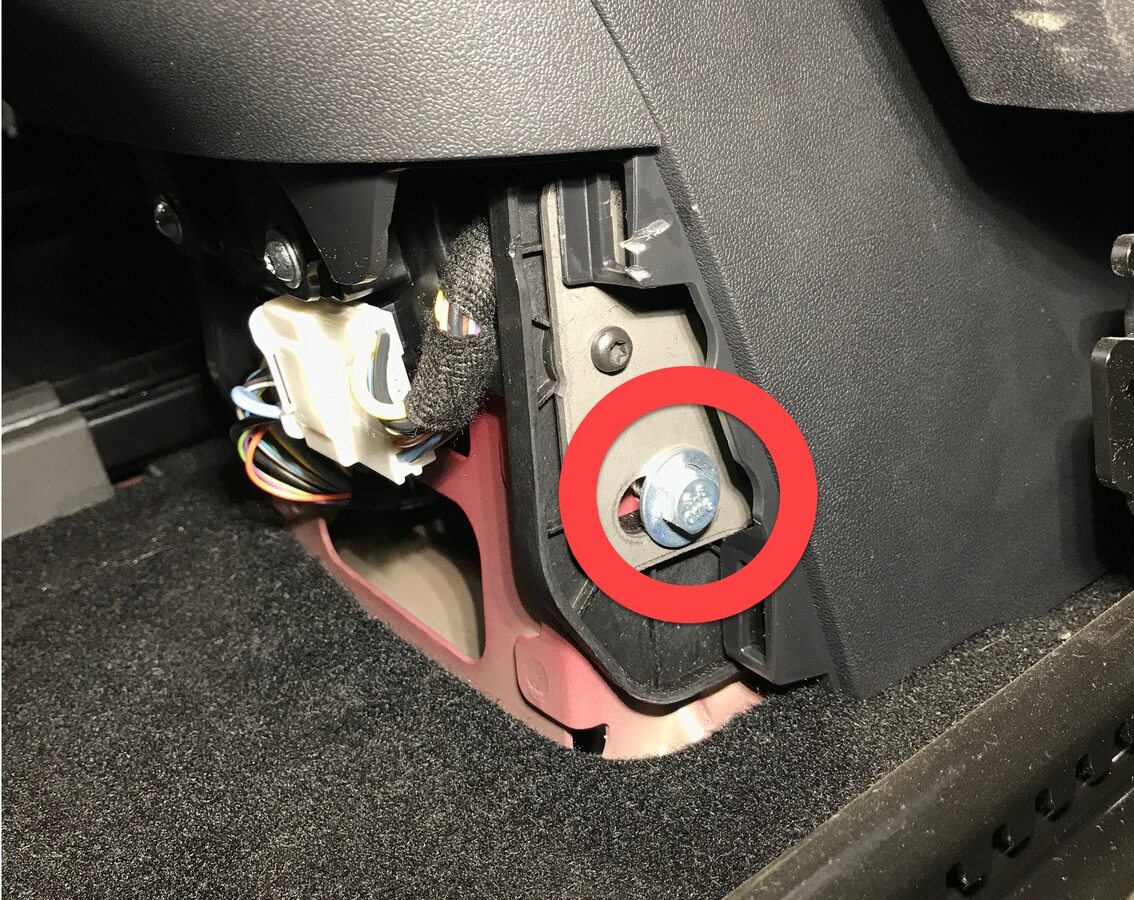

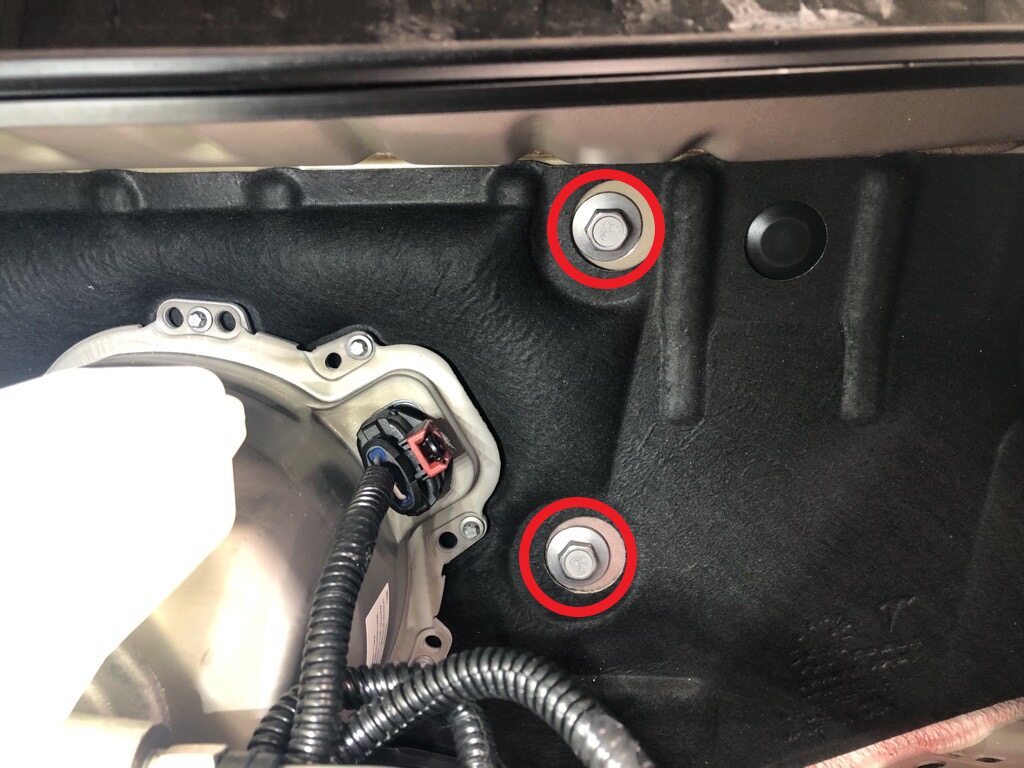

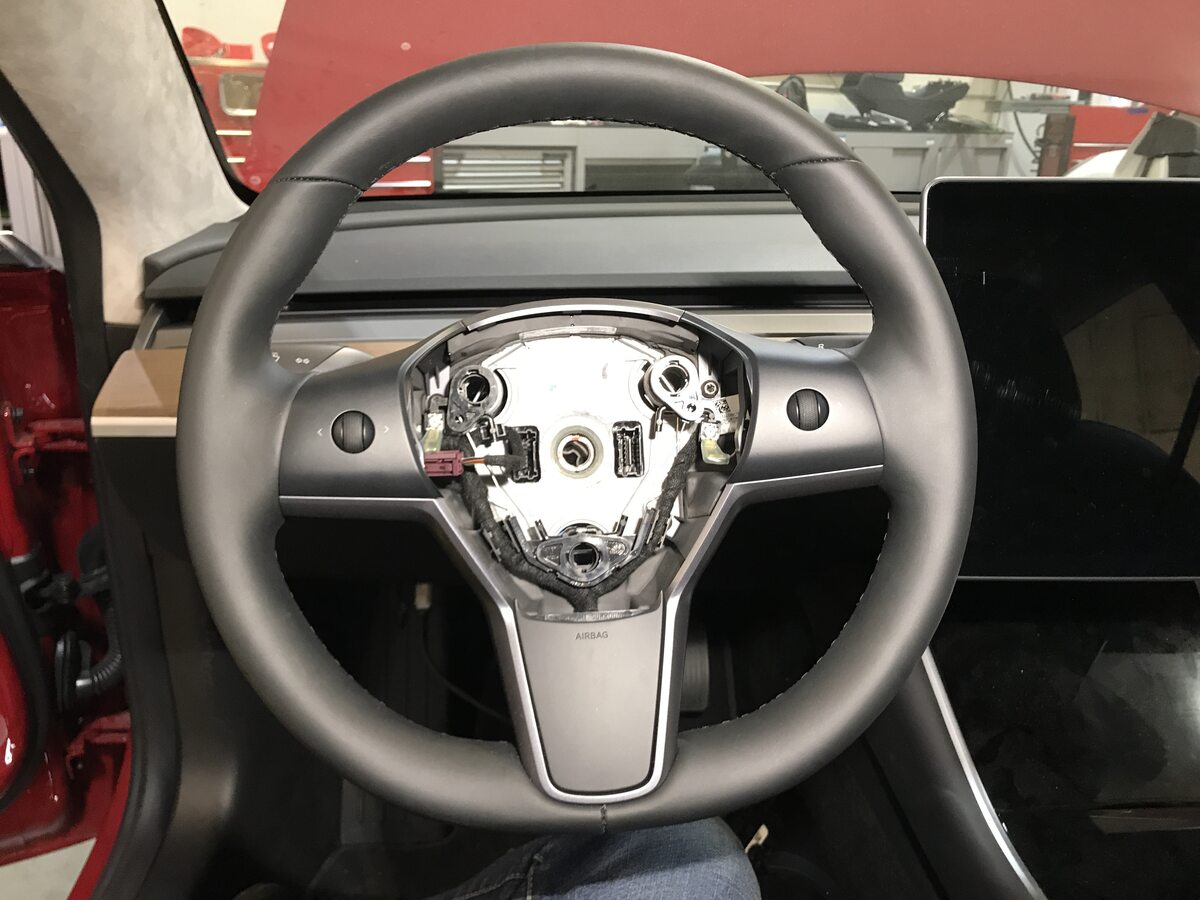

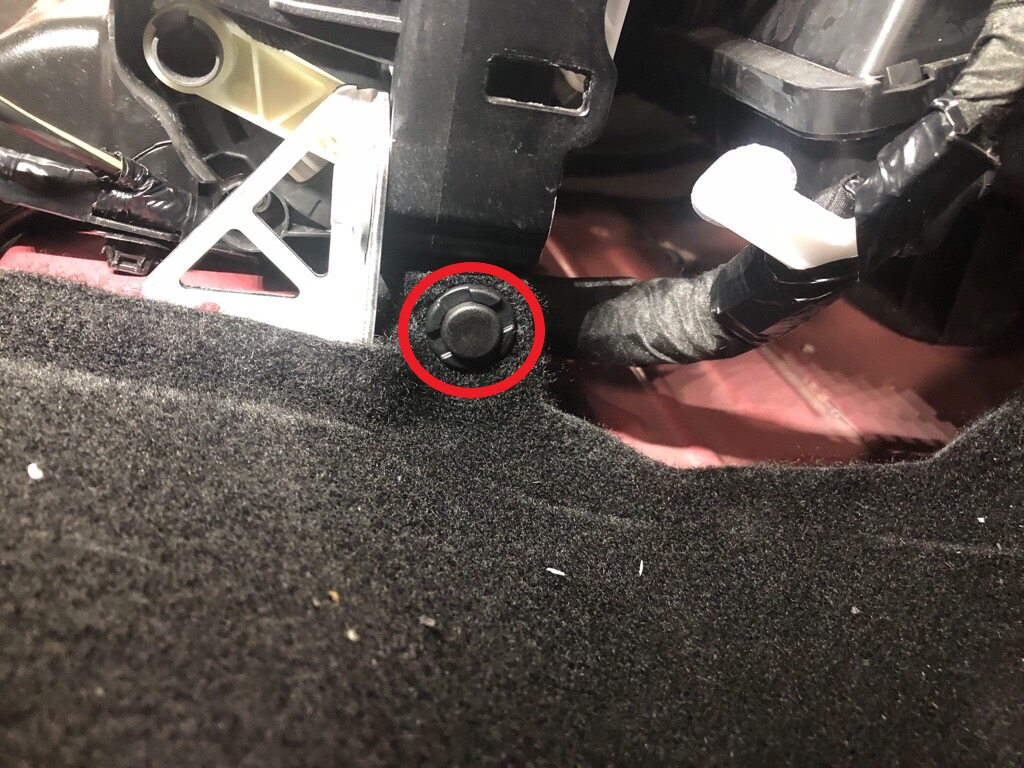

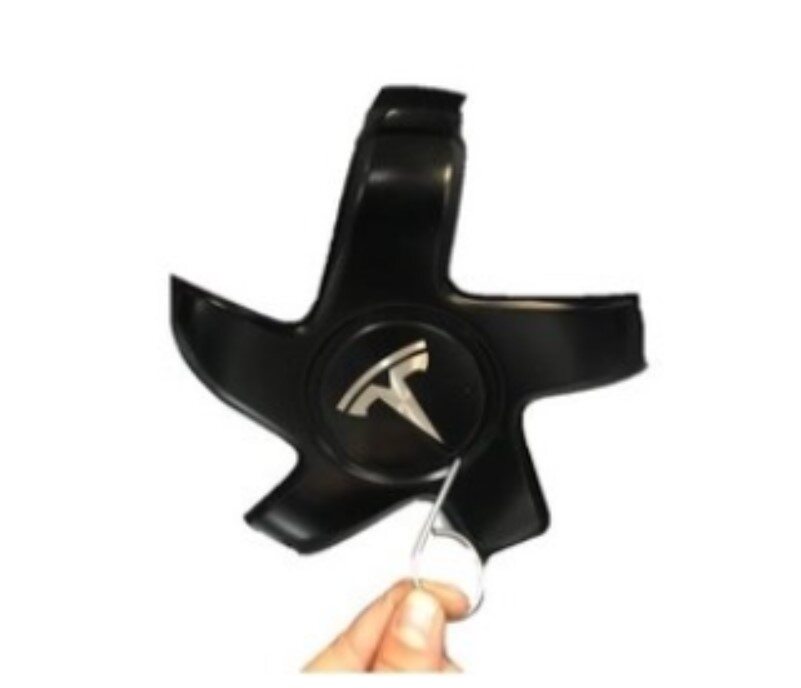

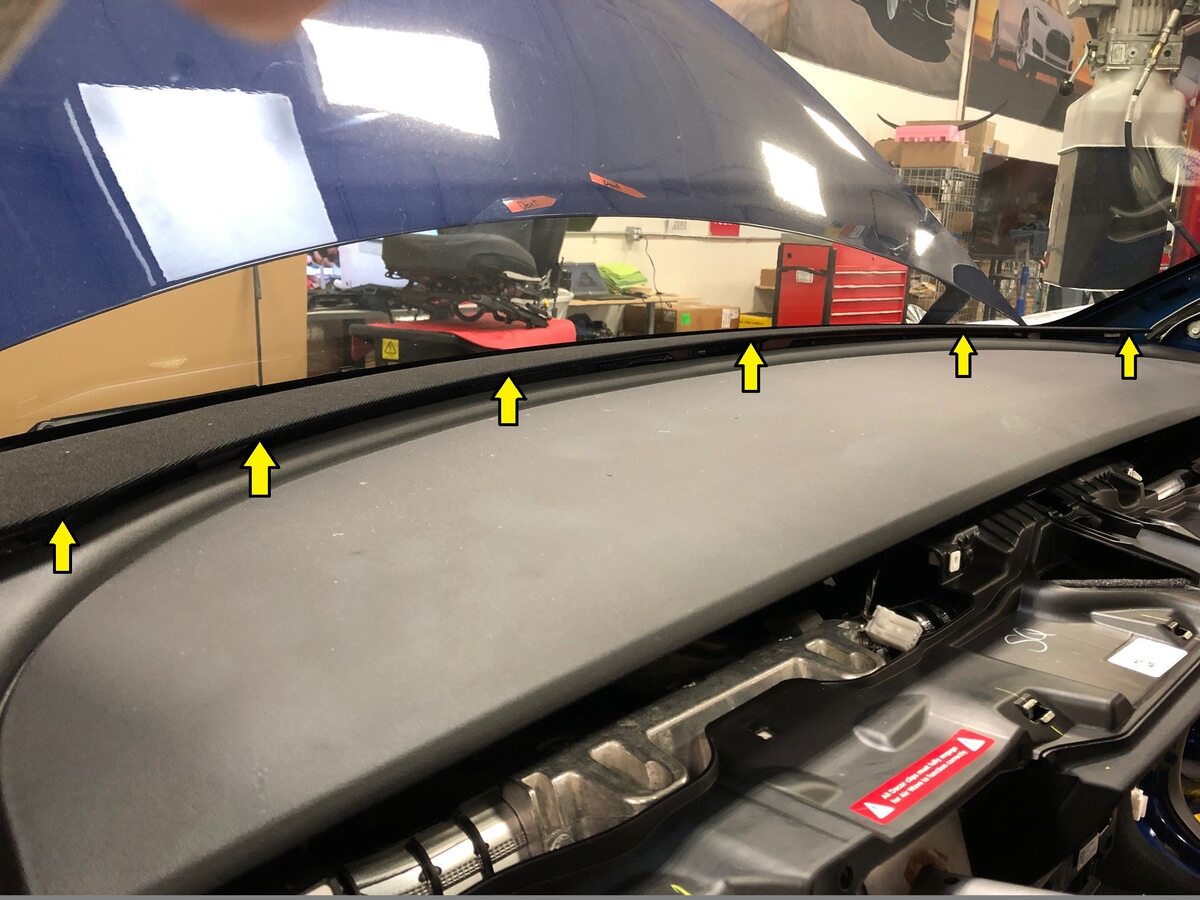

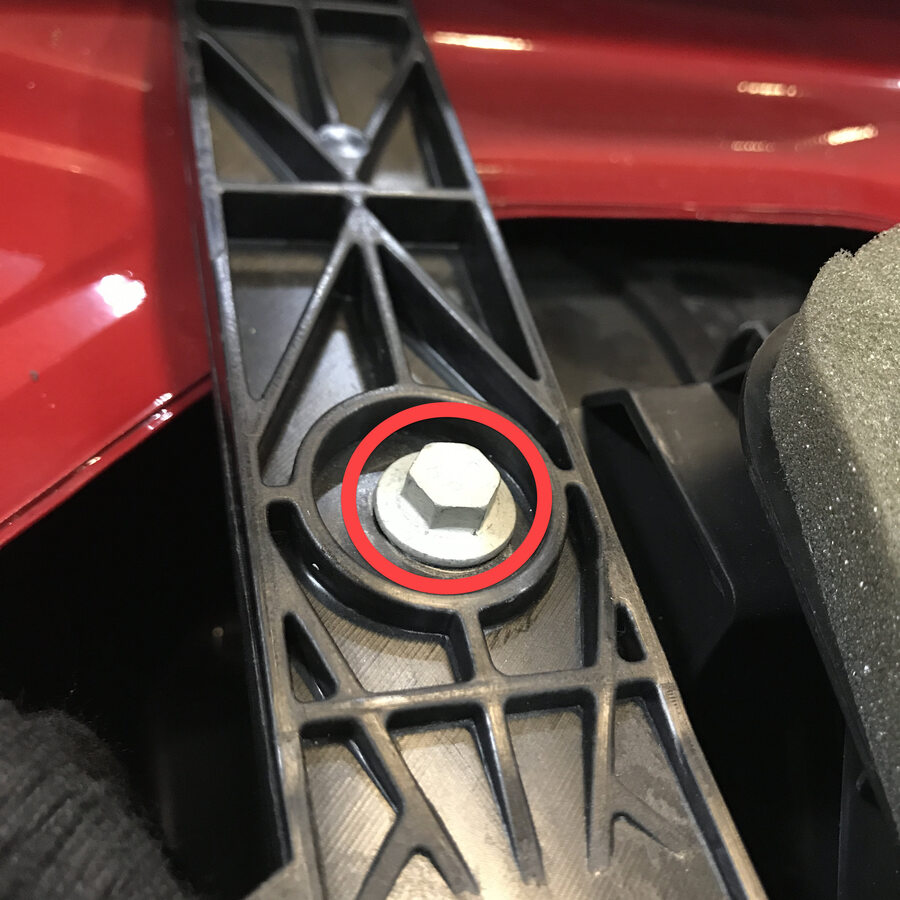

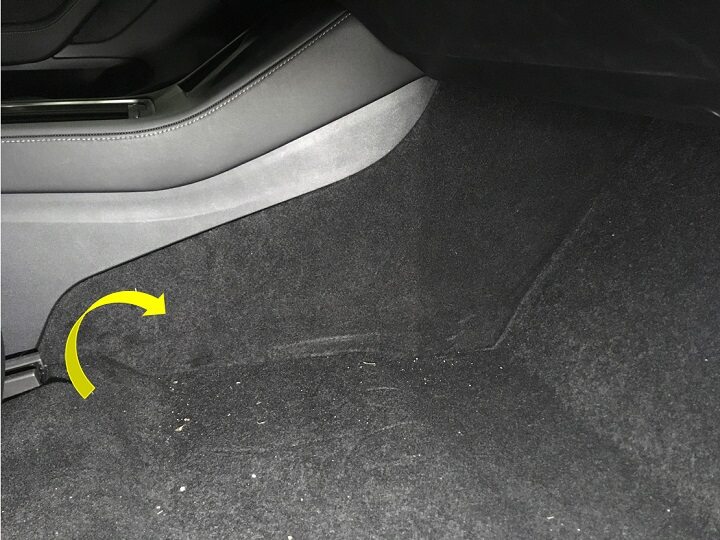

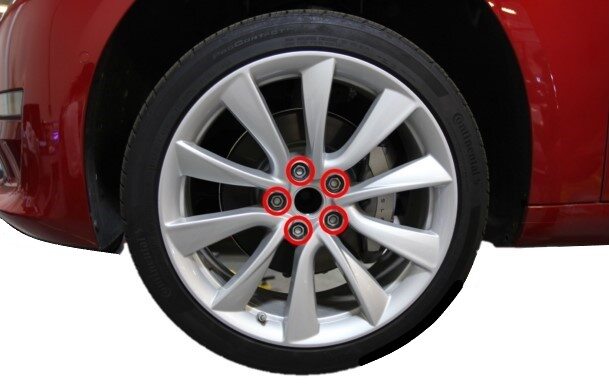

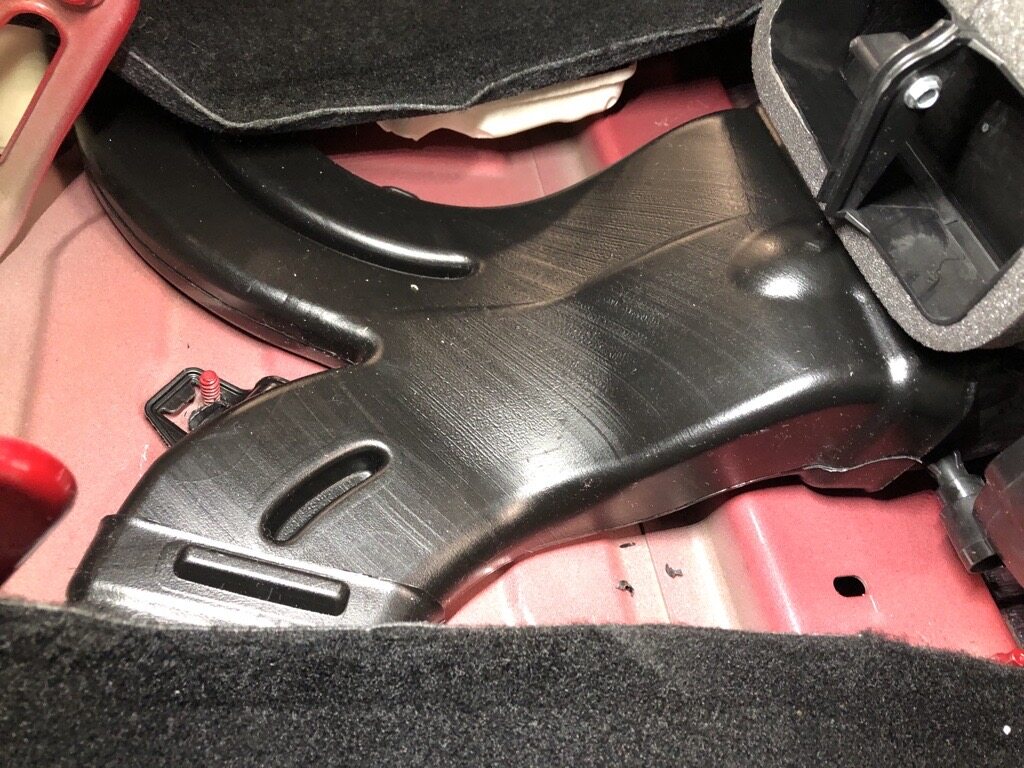

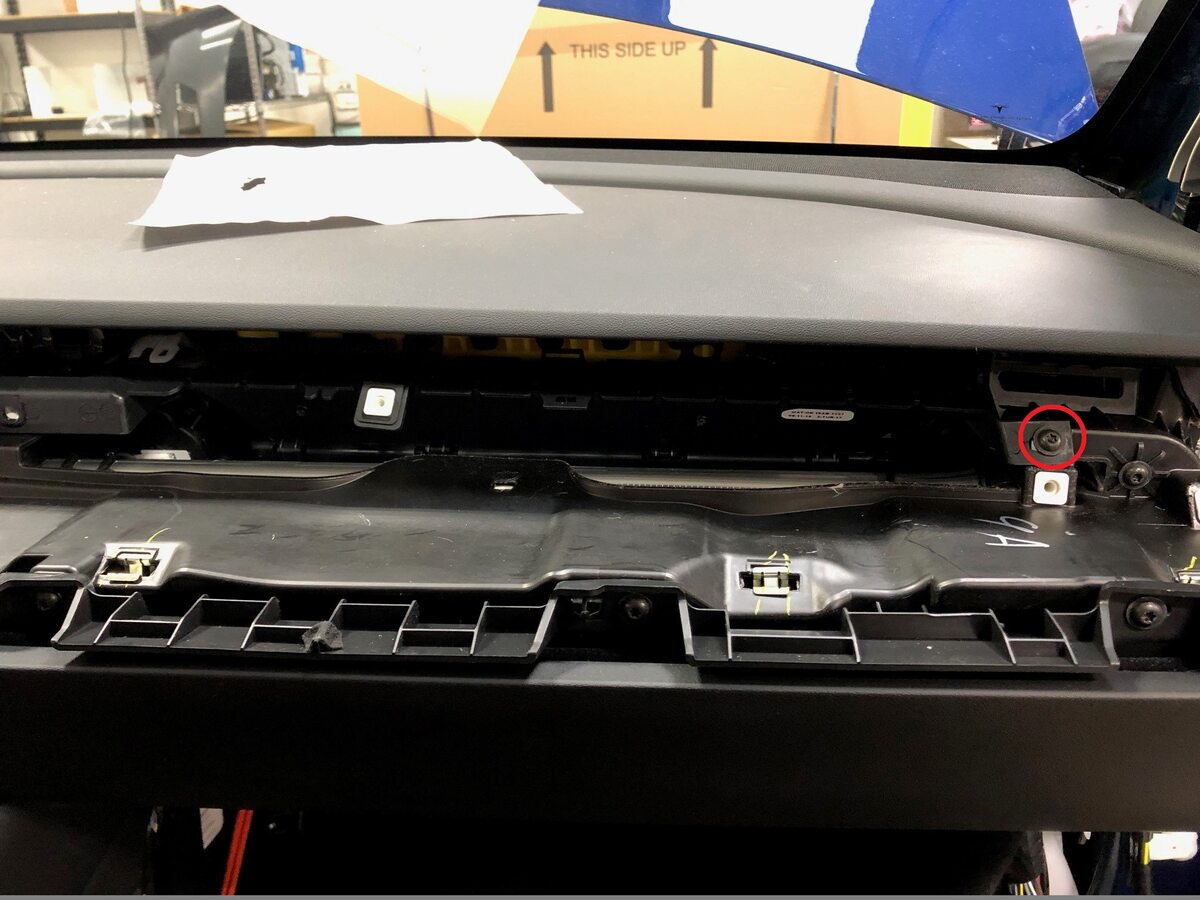

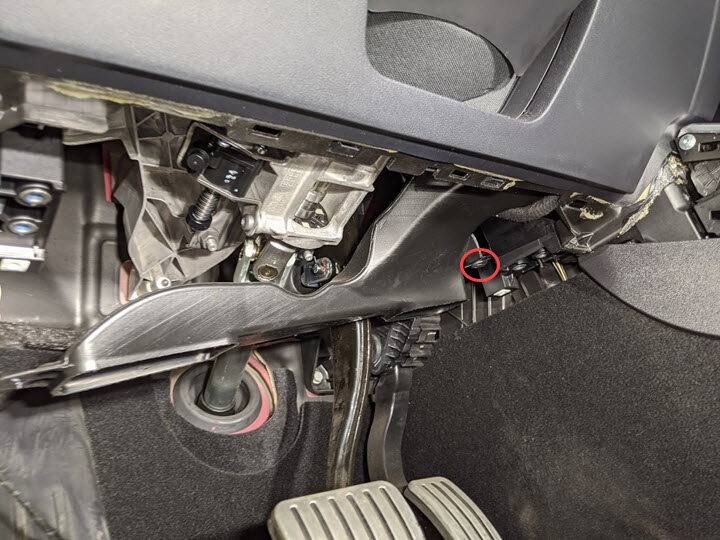

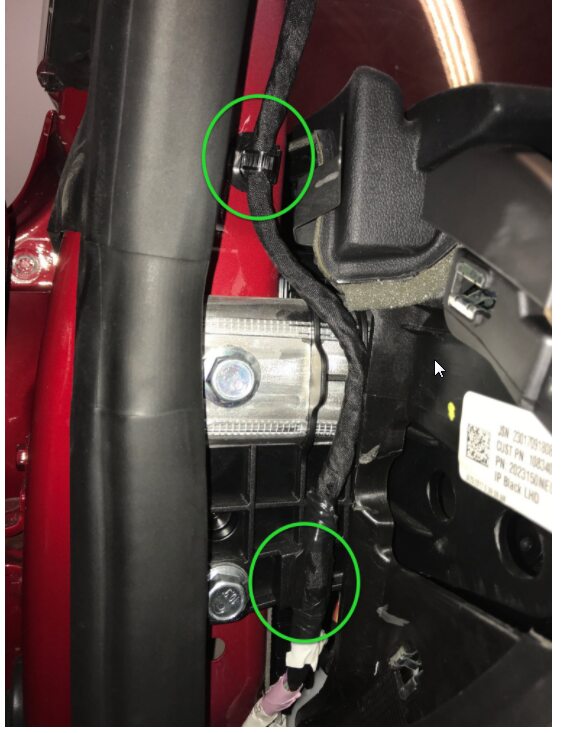

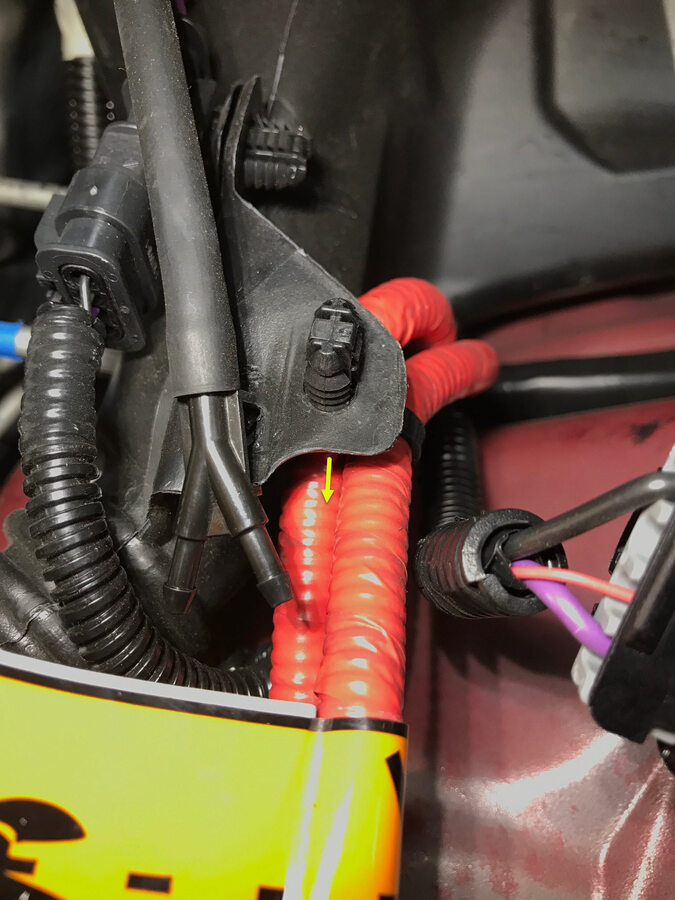

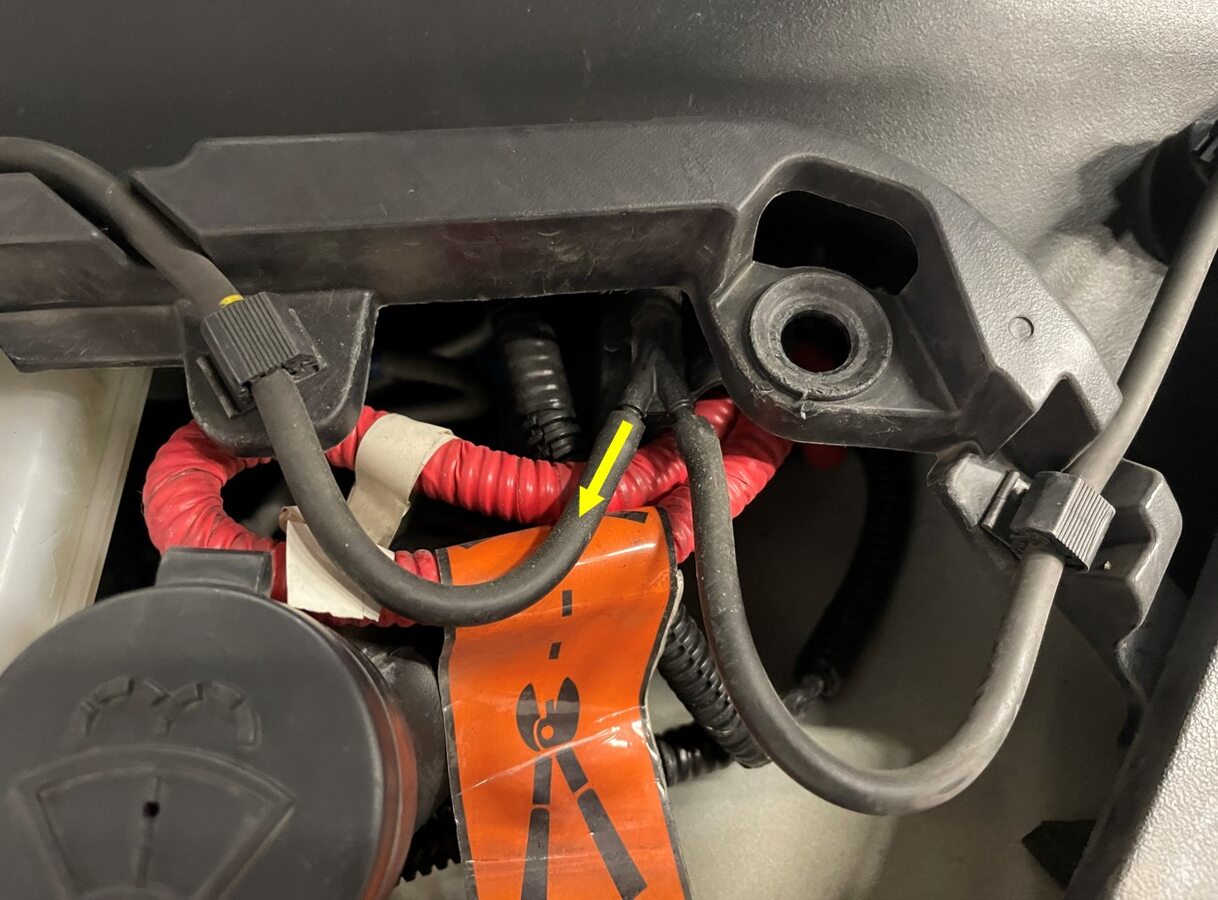

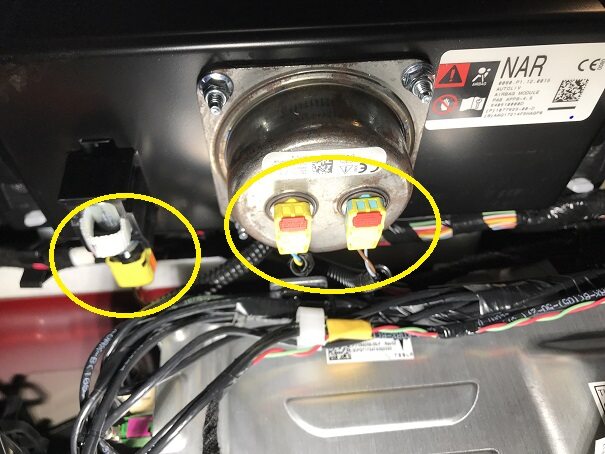

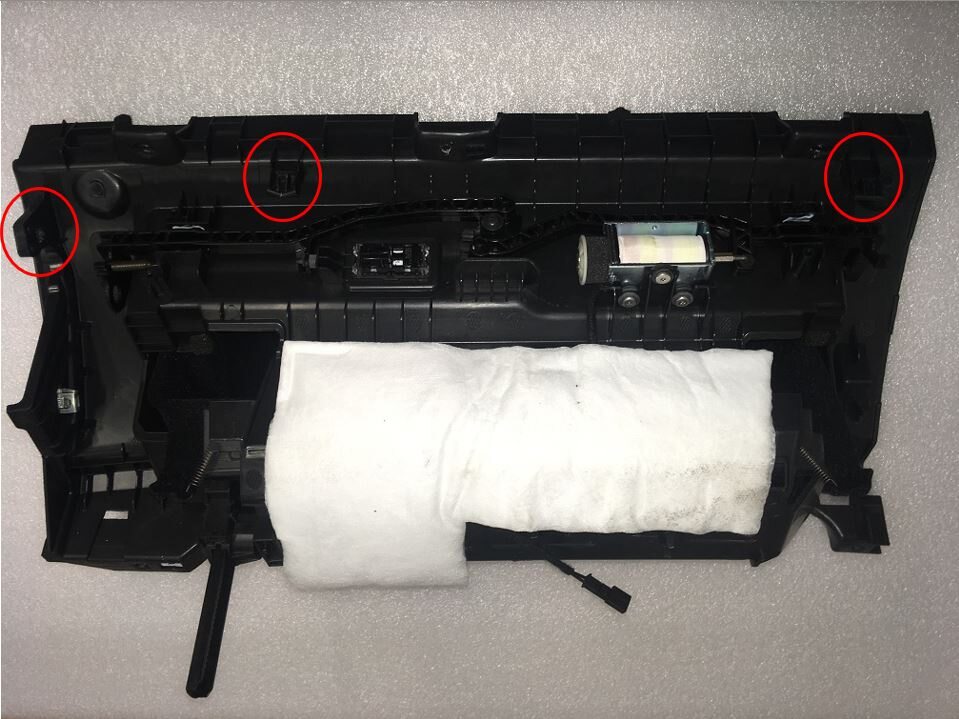

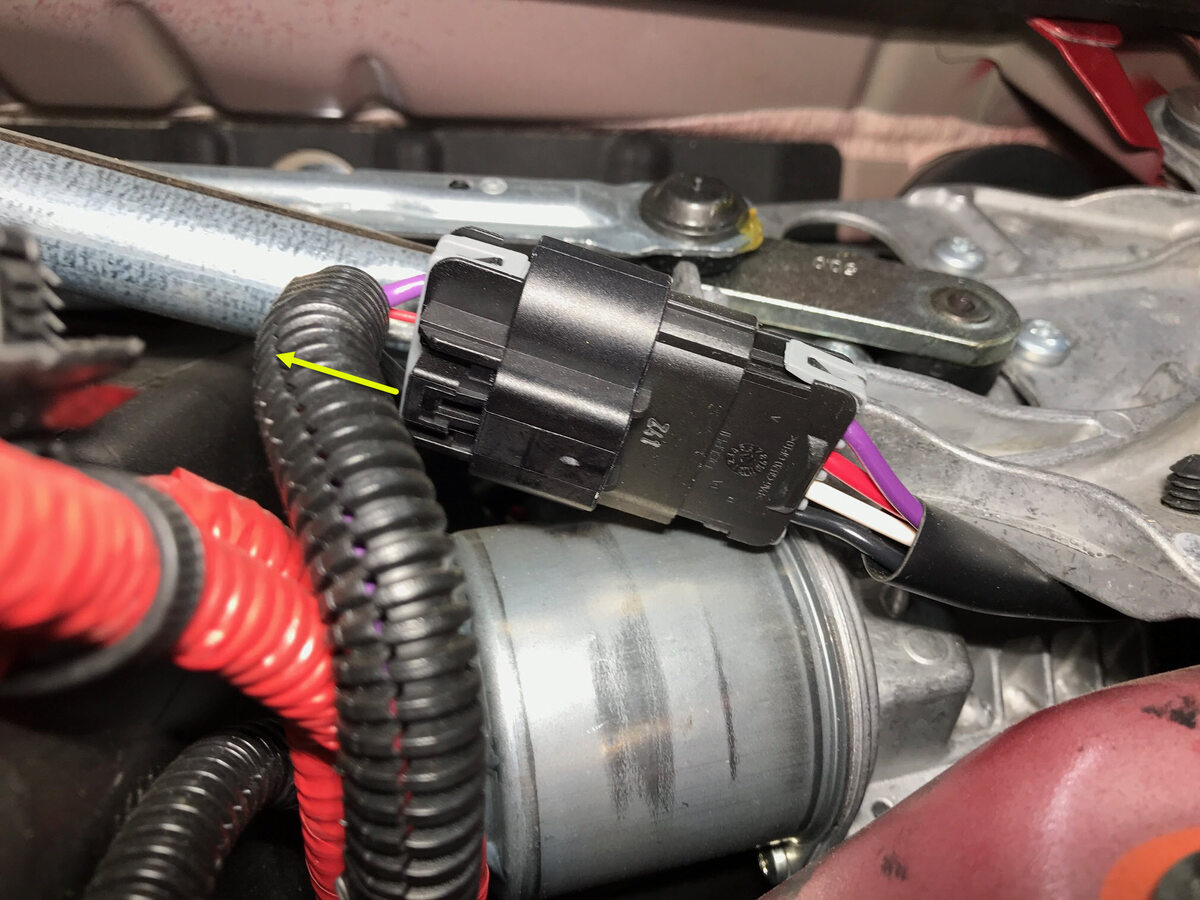

  1. Entfernen Sie die Klimaanlagen-Baugruppe. Siehe HVAC-Baugruppe (Wärmepumpe) (Ausbauen und Ersetzen).

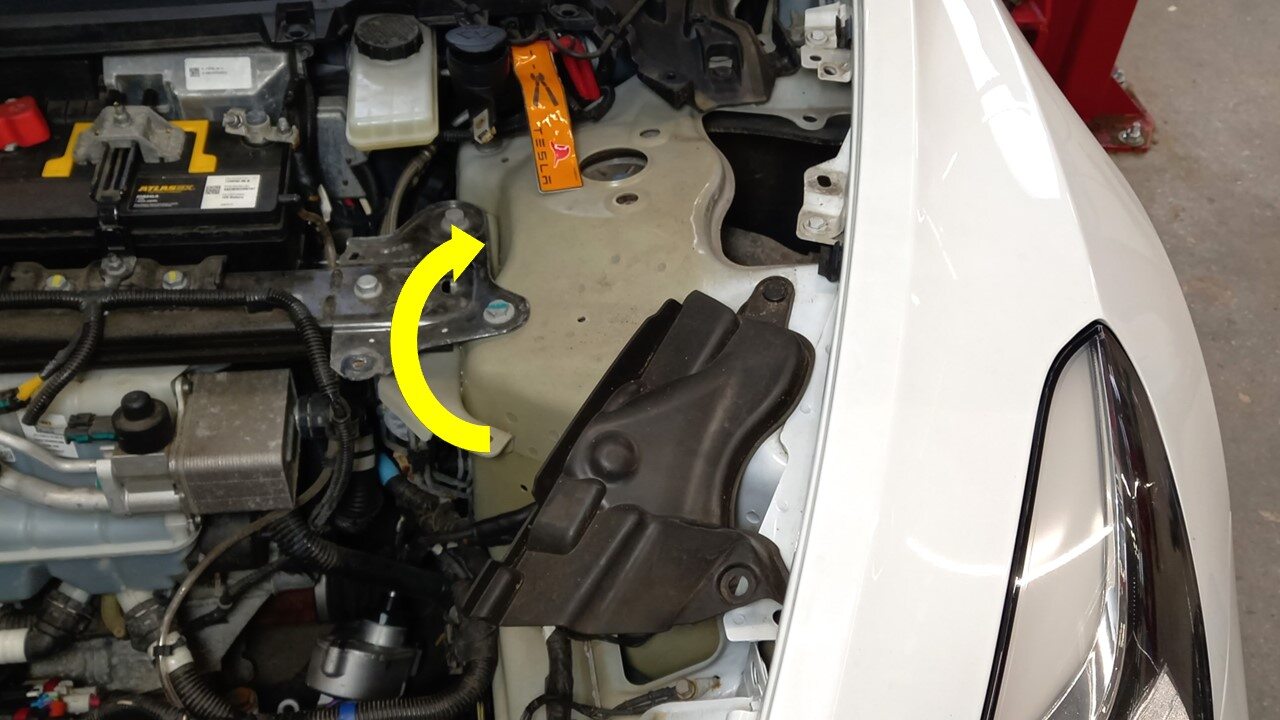

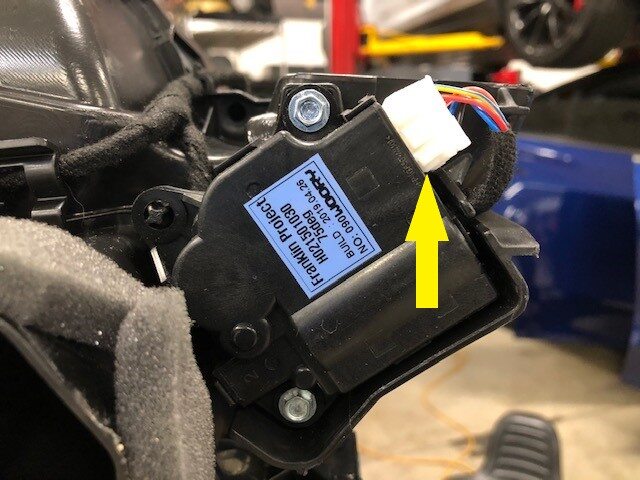

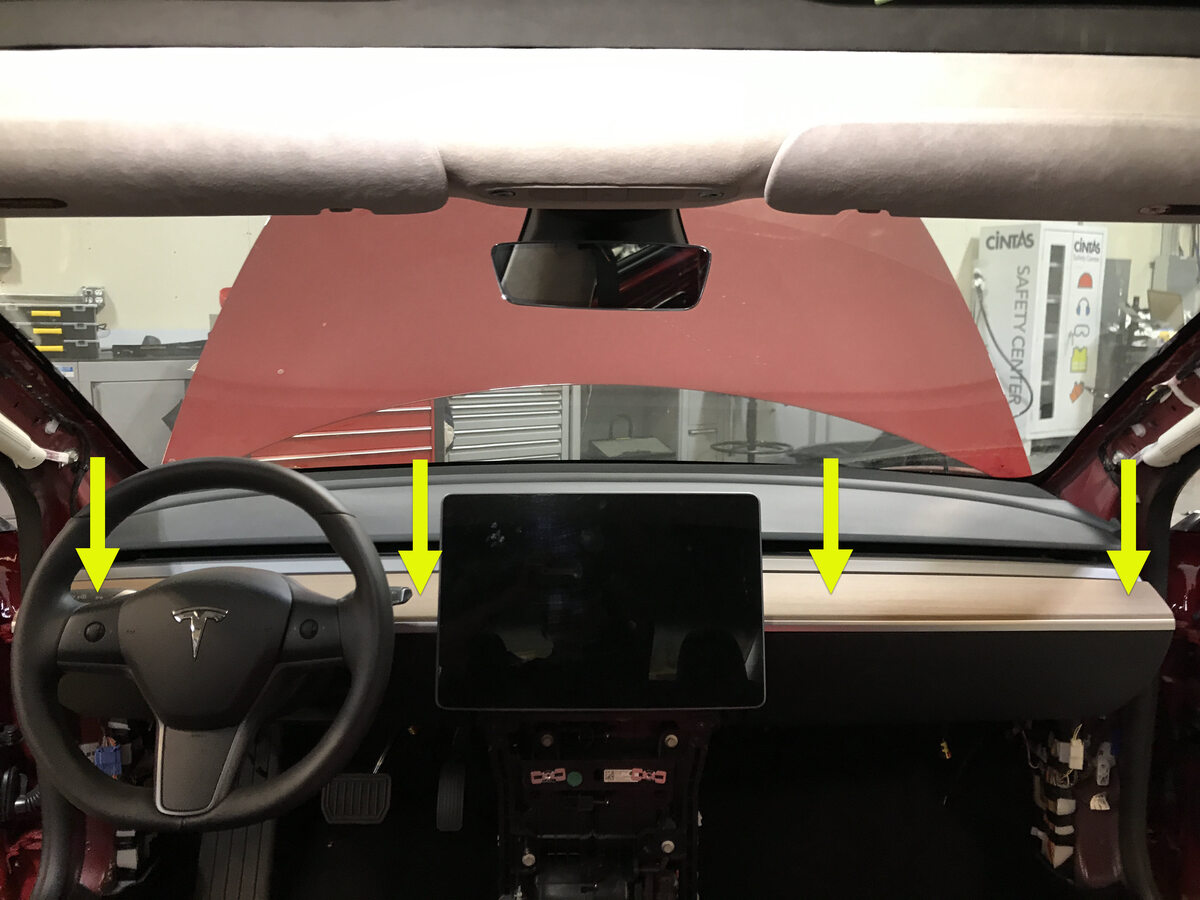

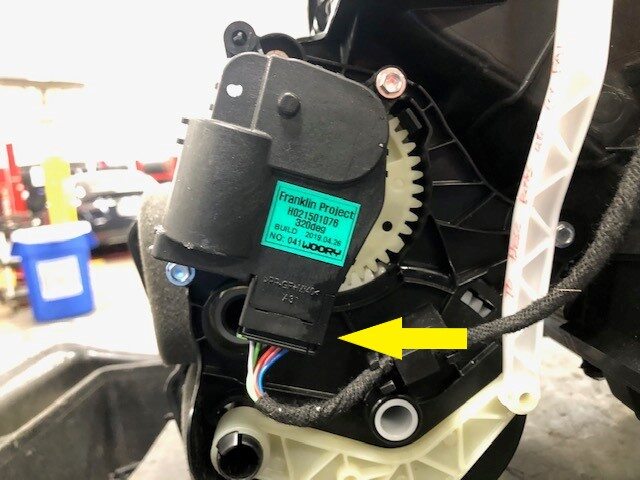

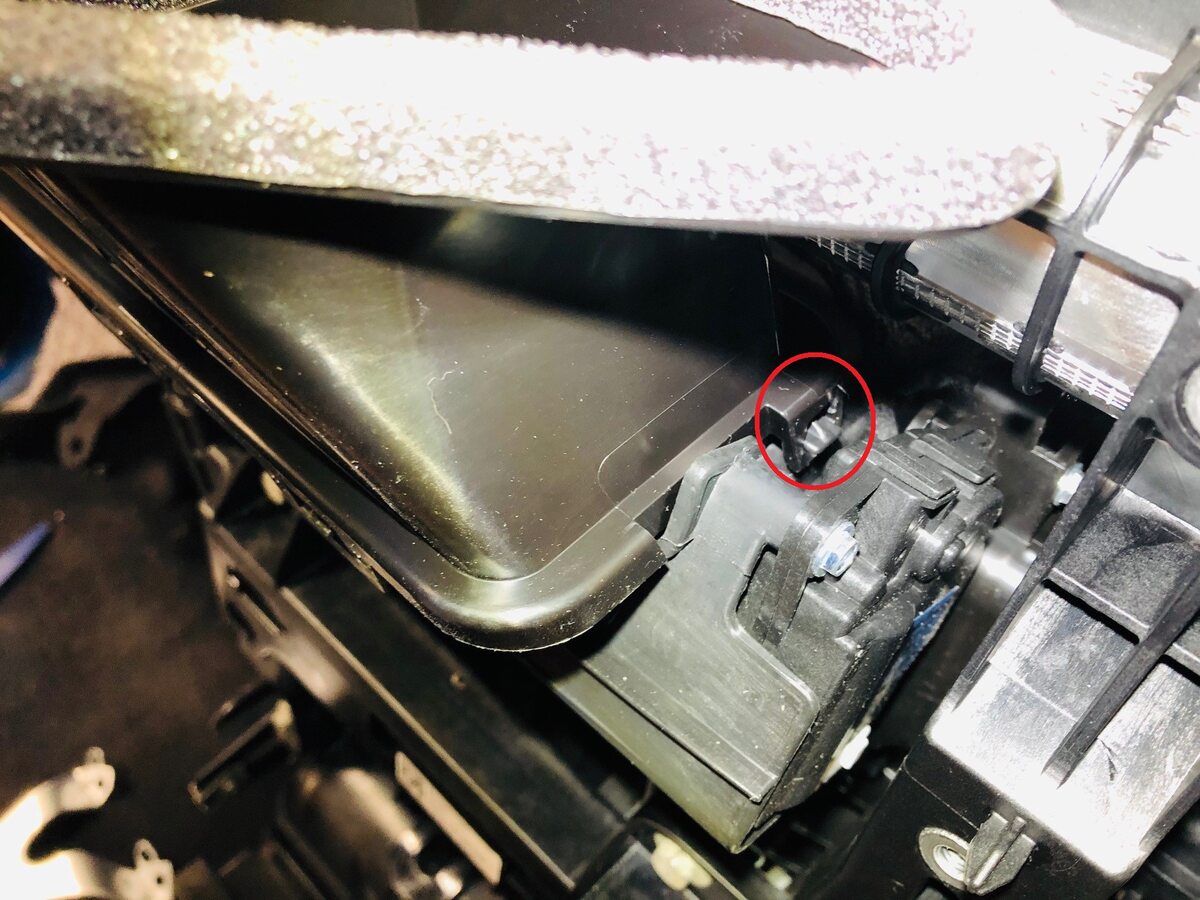

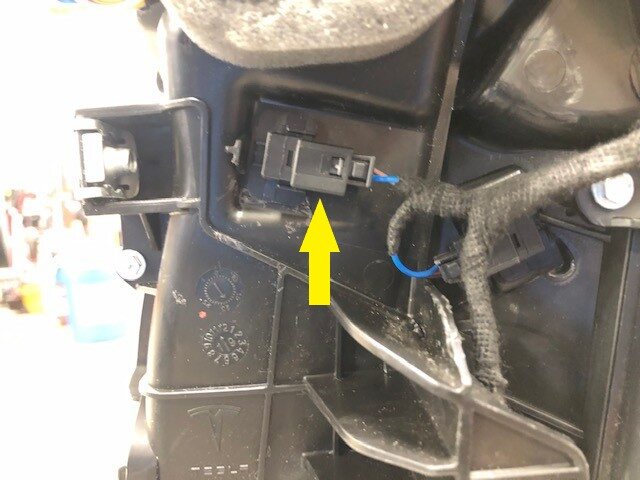

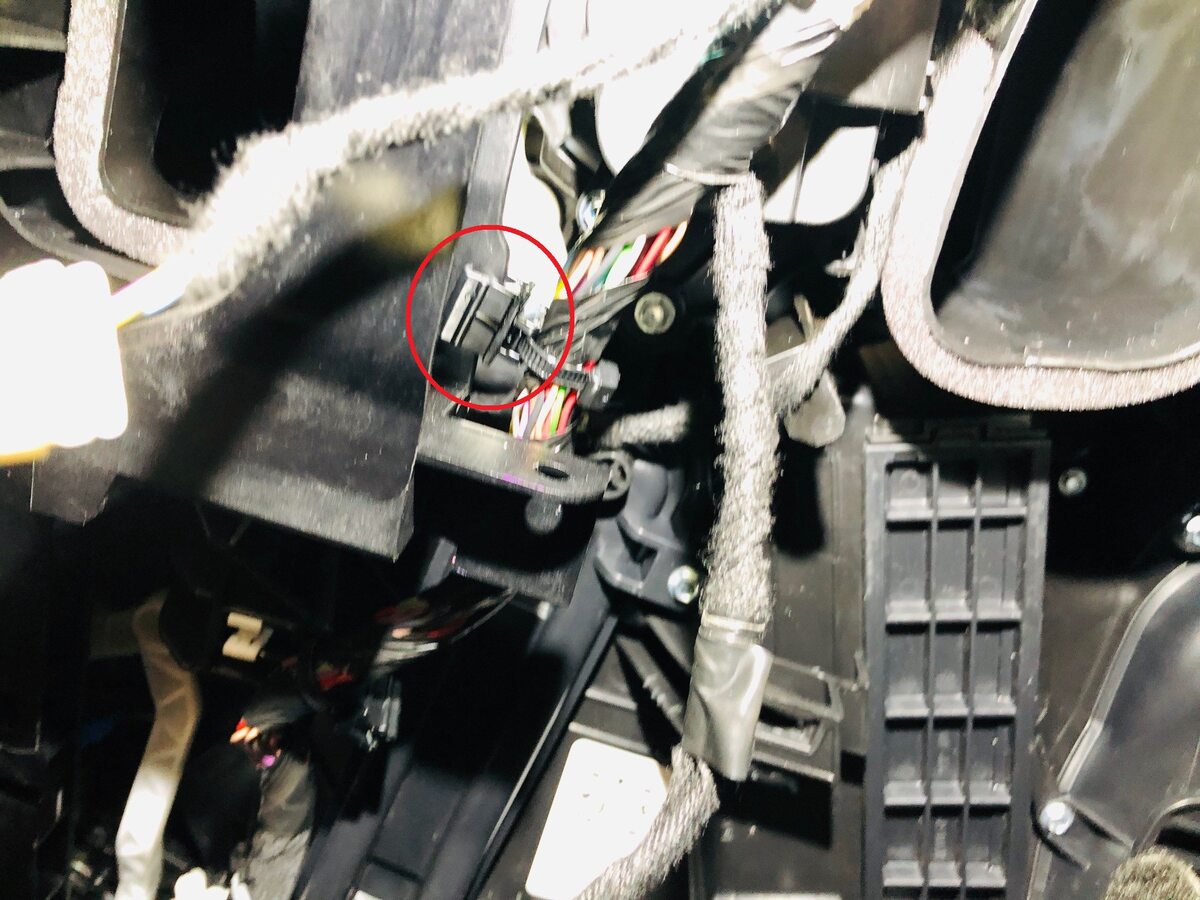

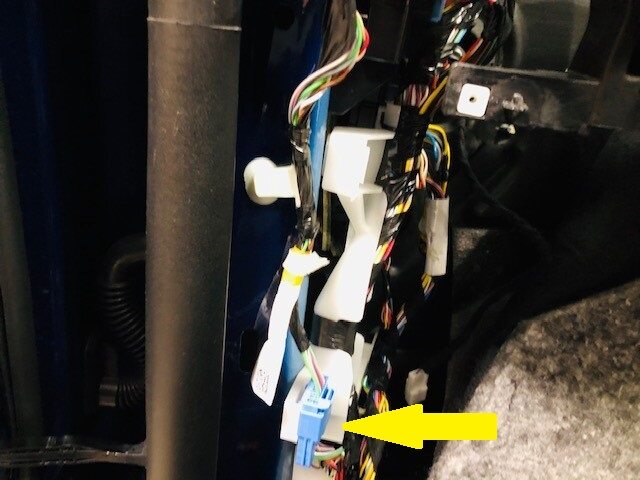

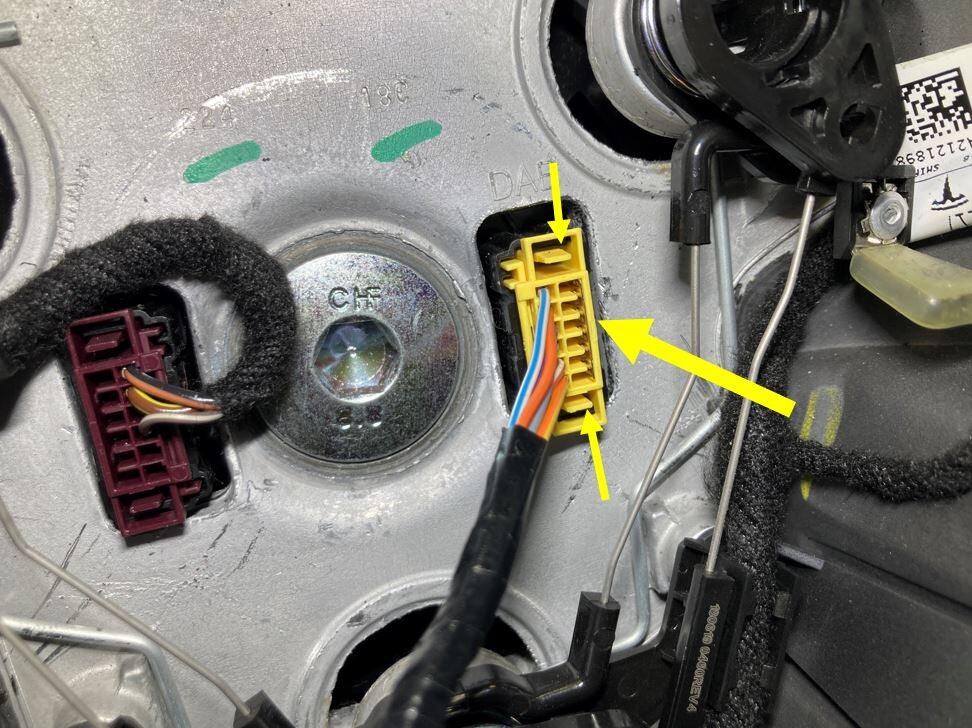

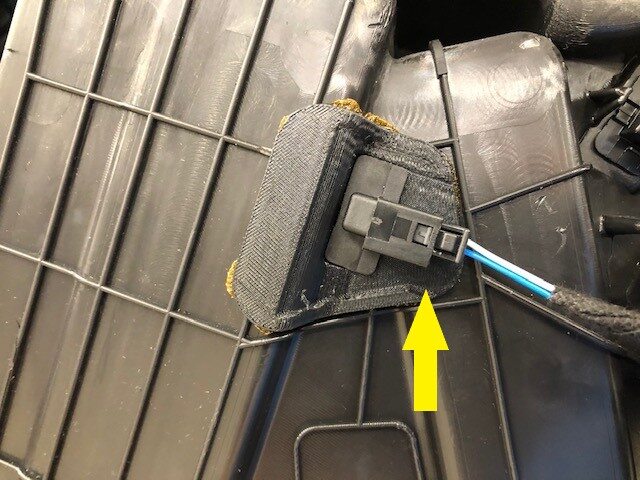

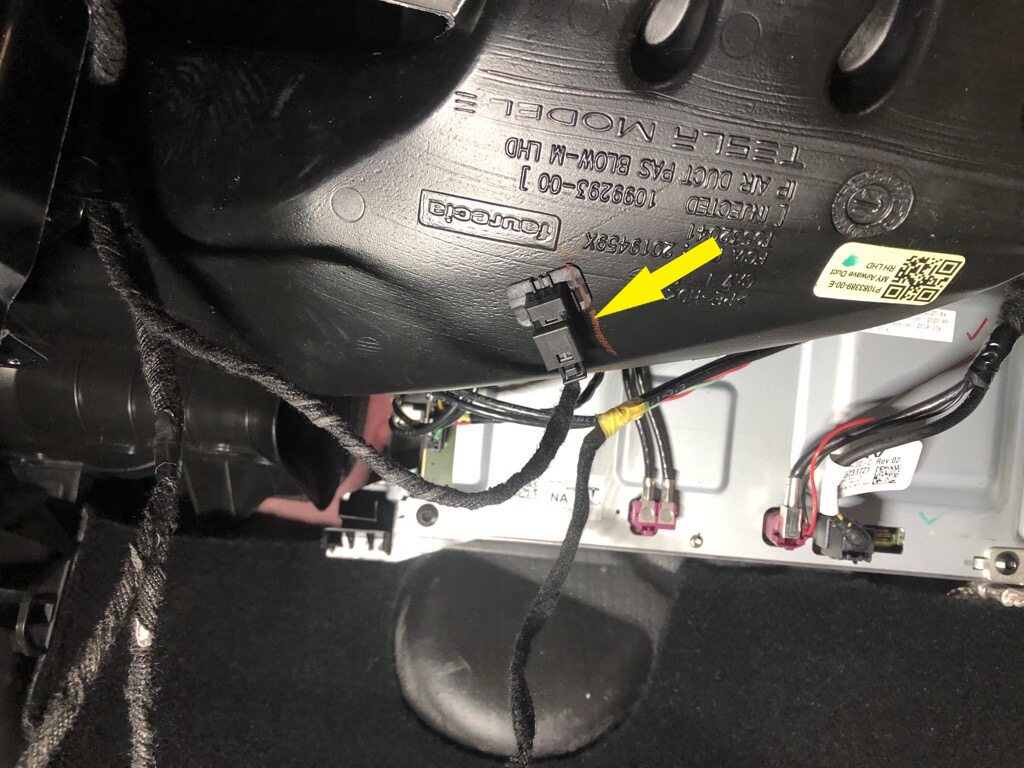

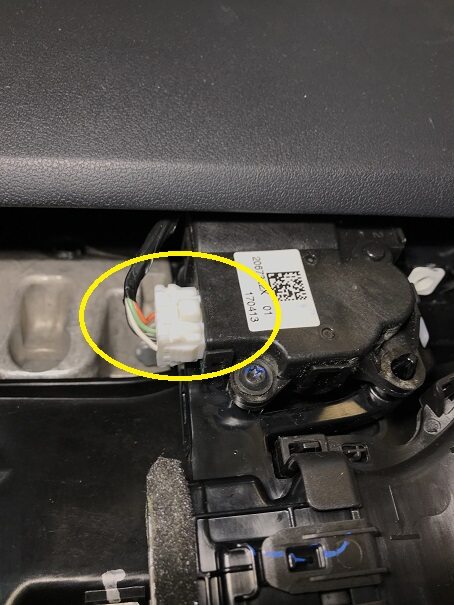

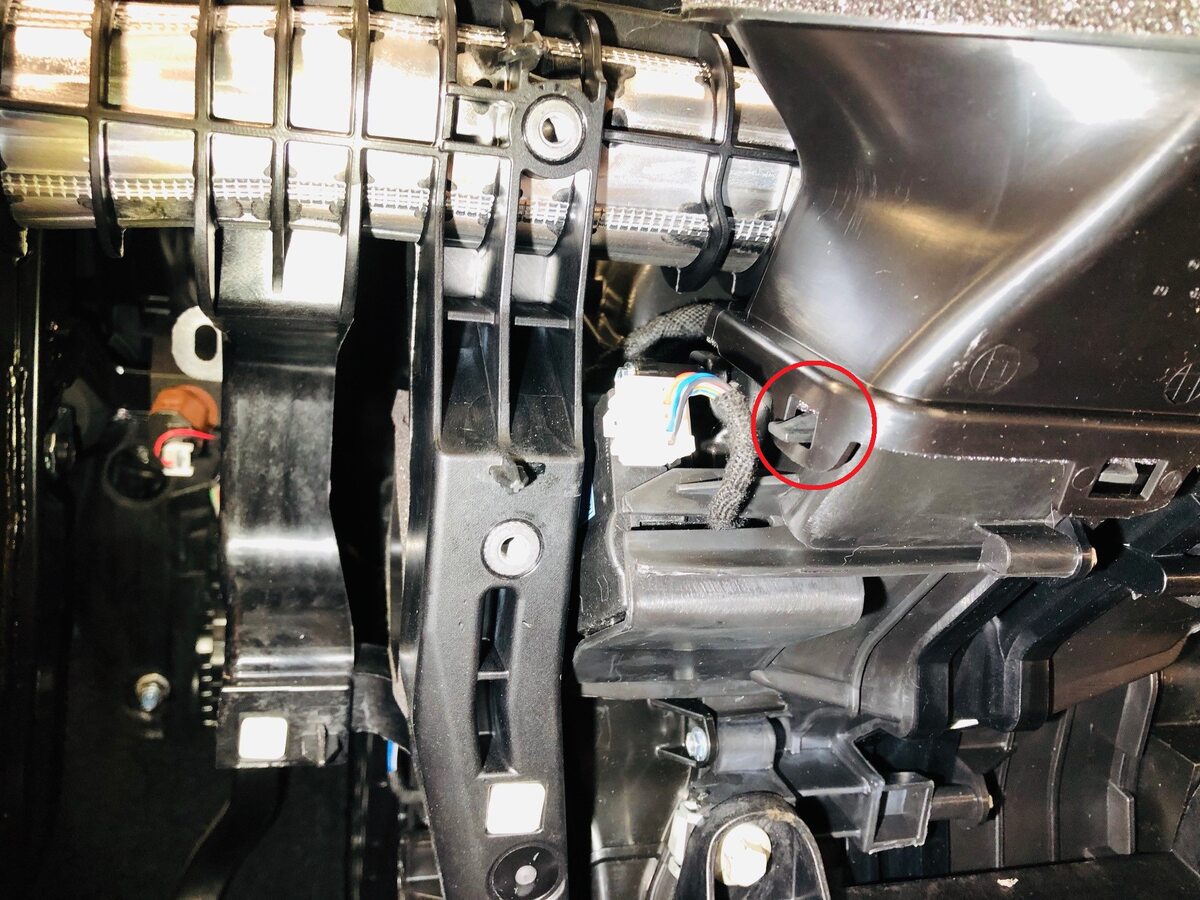

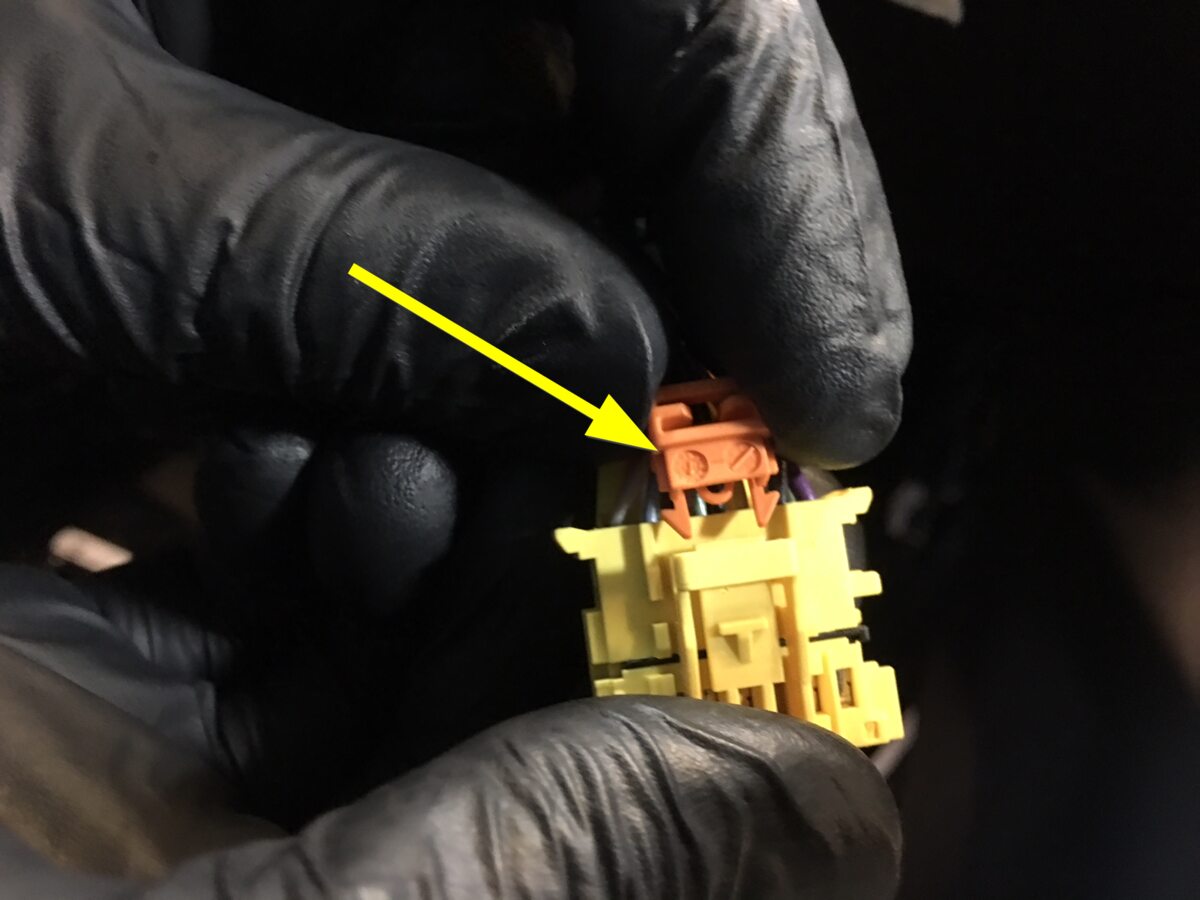

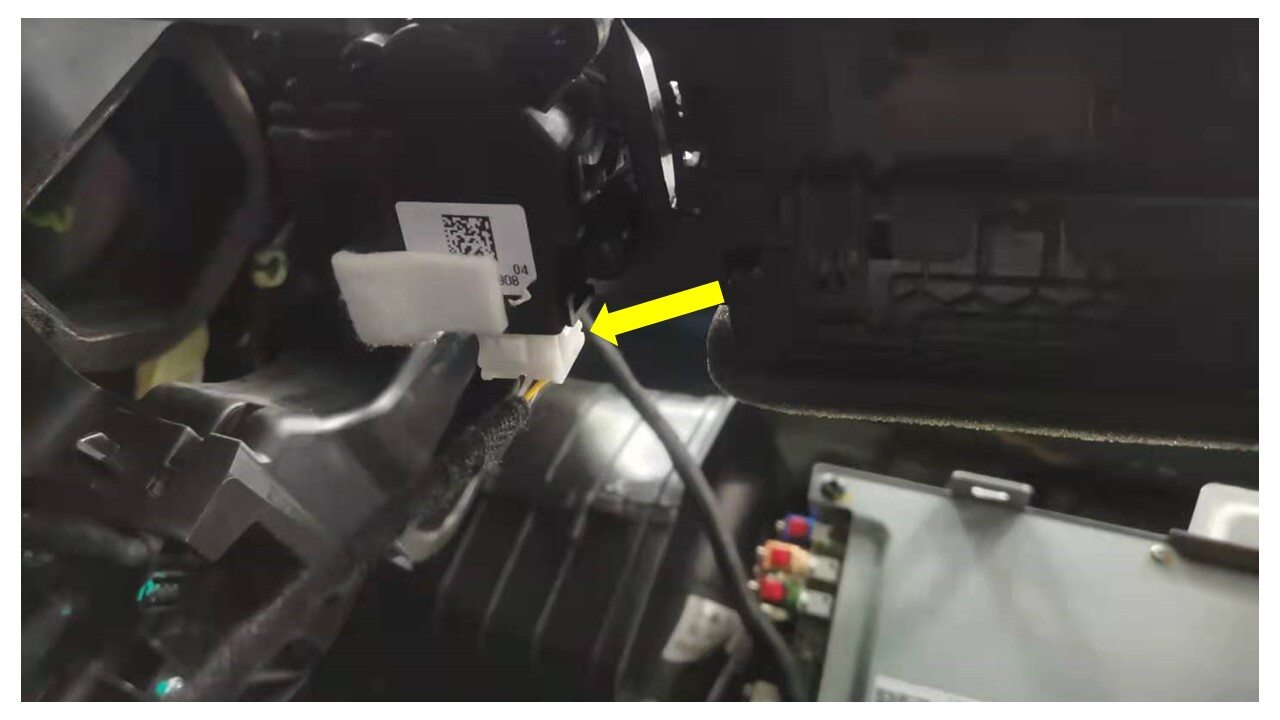

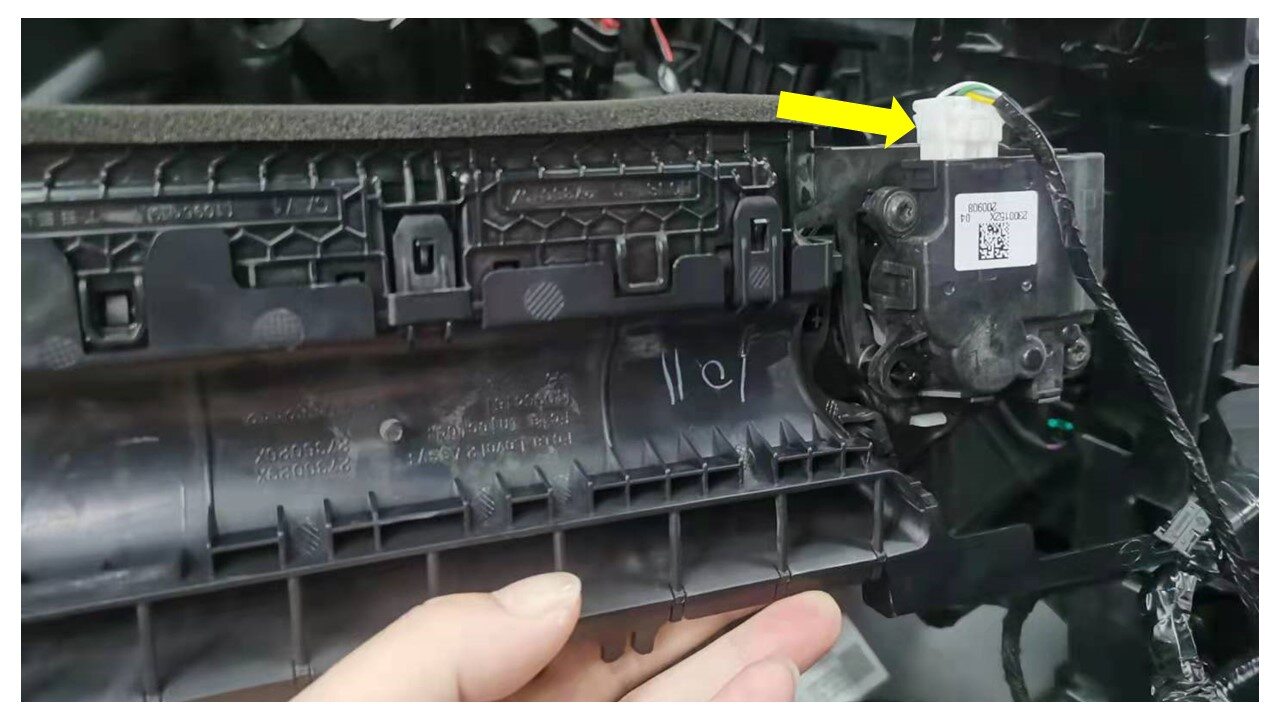

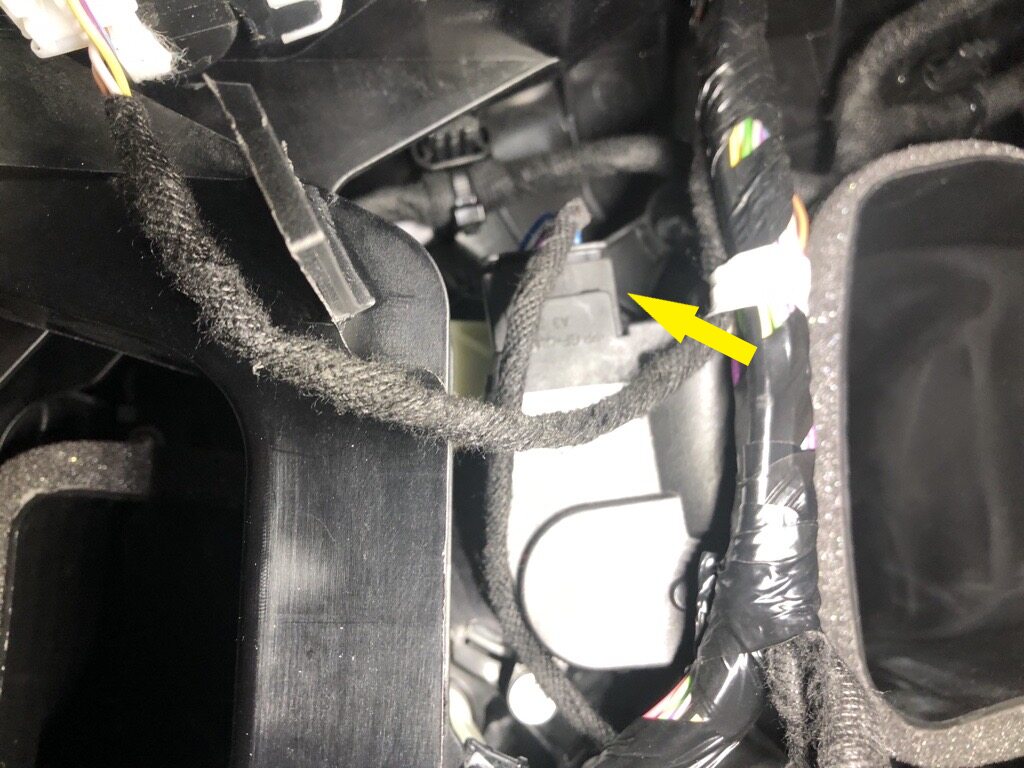

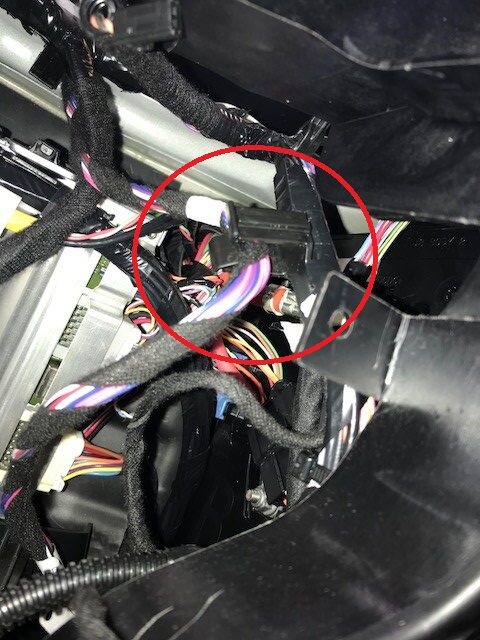

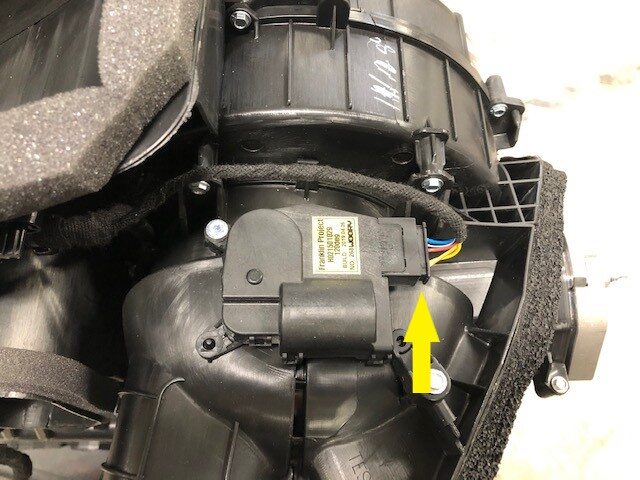

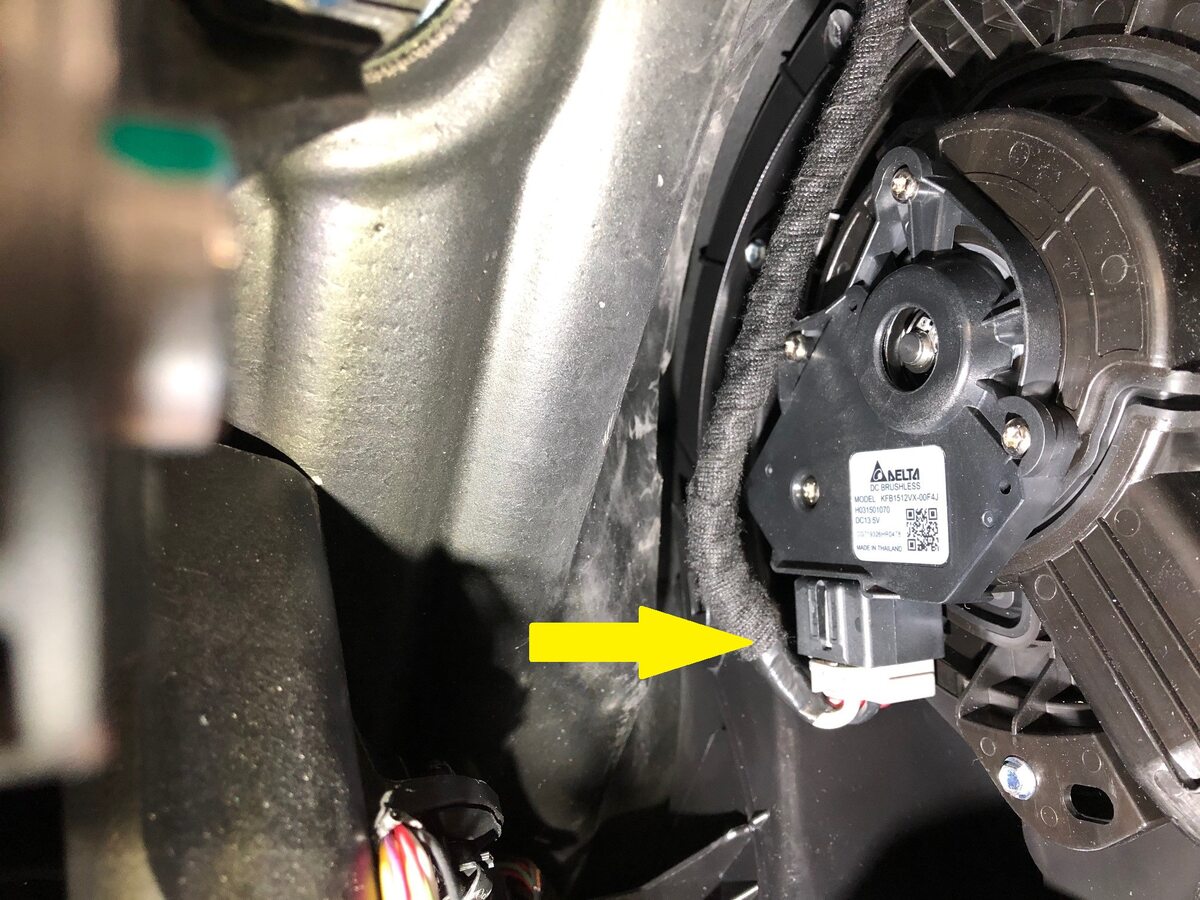

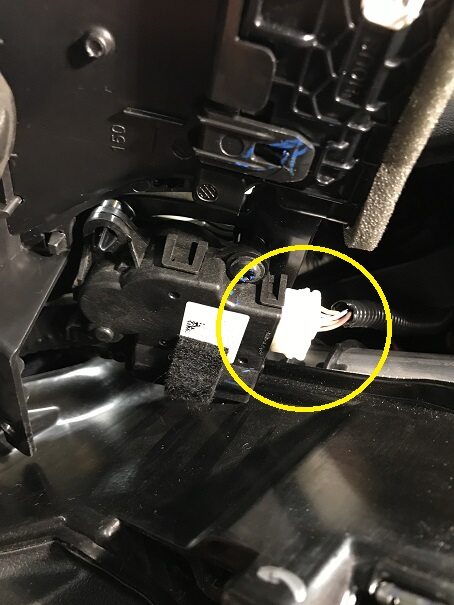

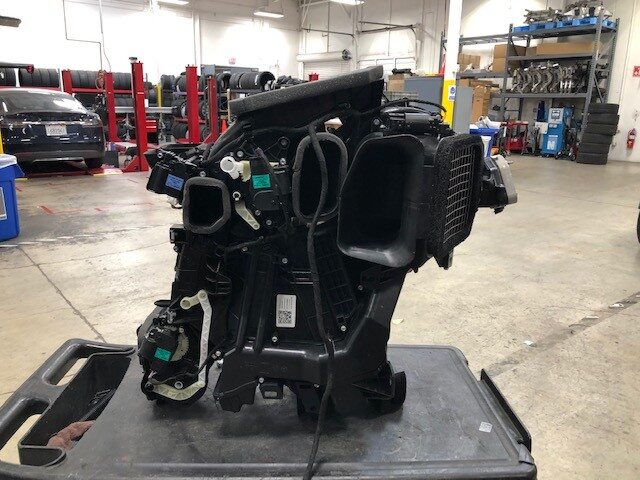

  2. Trennen Sie den Steckverbinder des Einlassstellglieds.

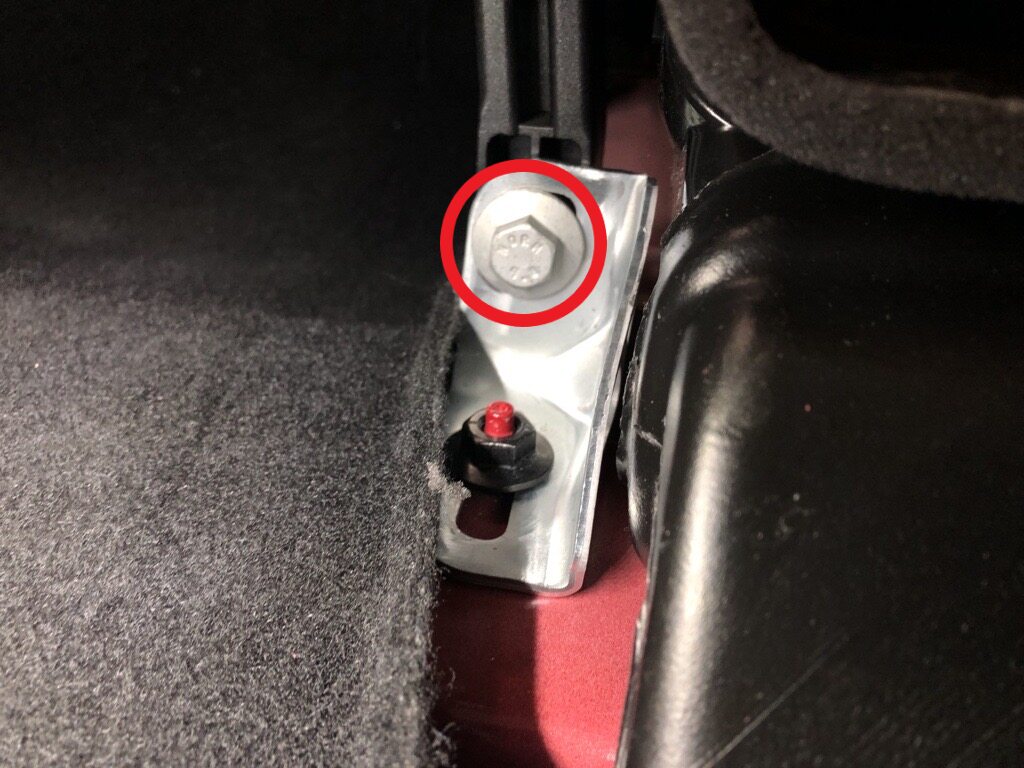

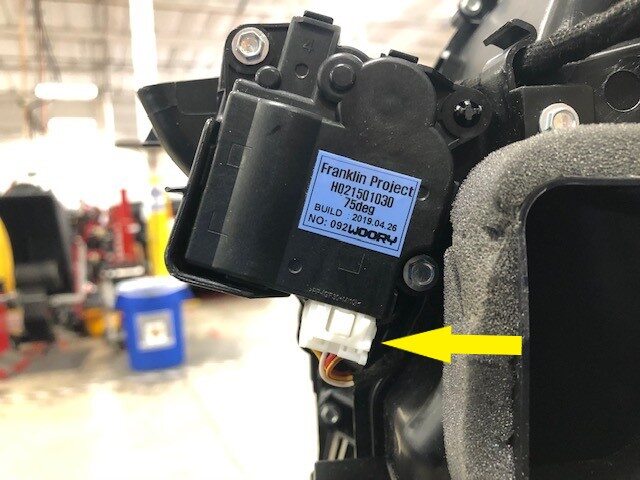

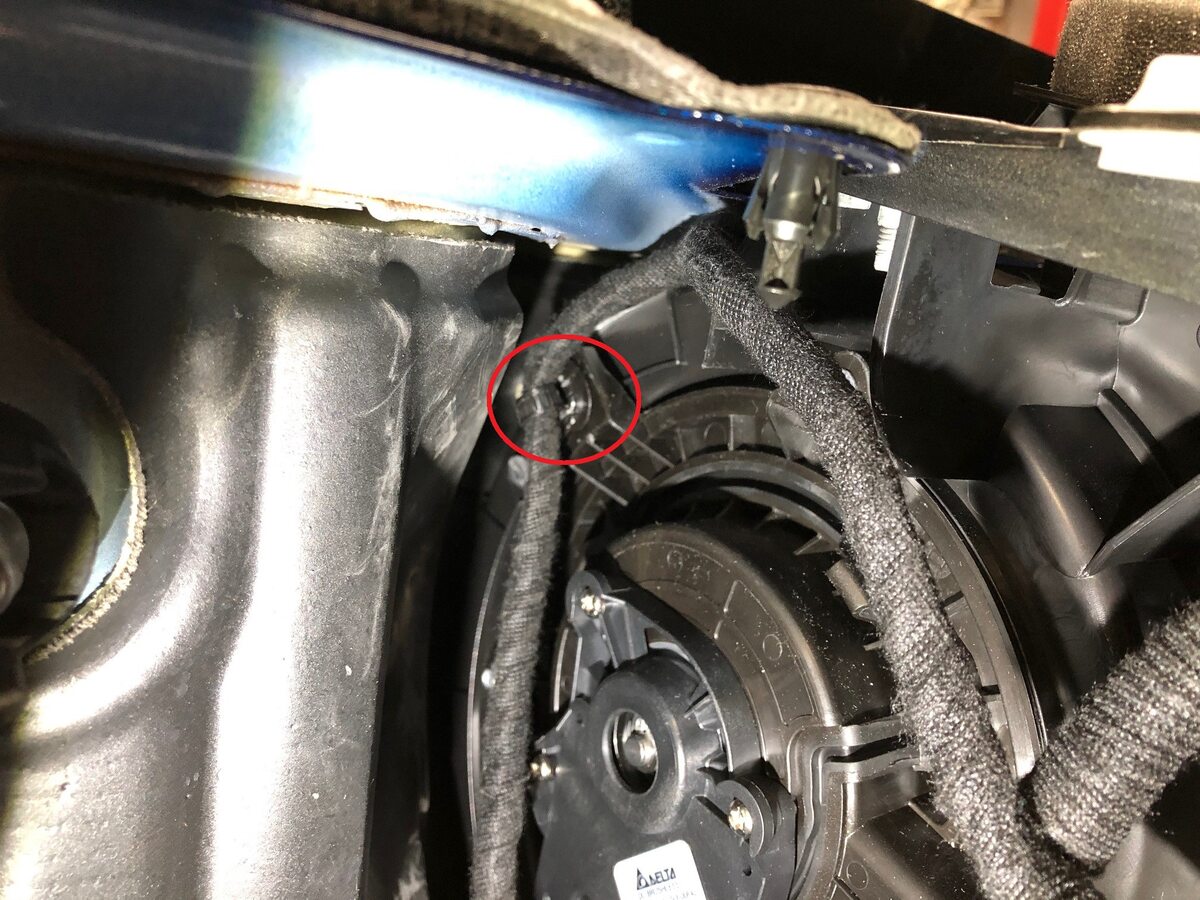

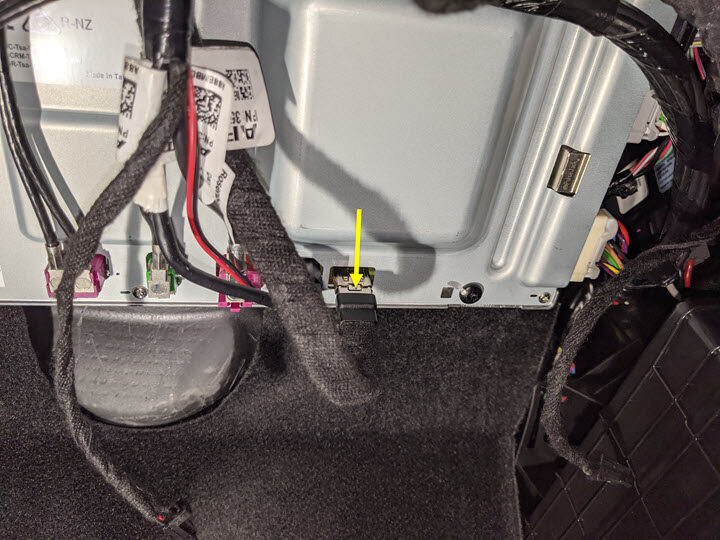

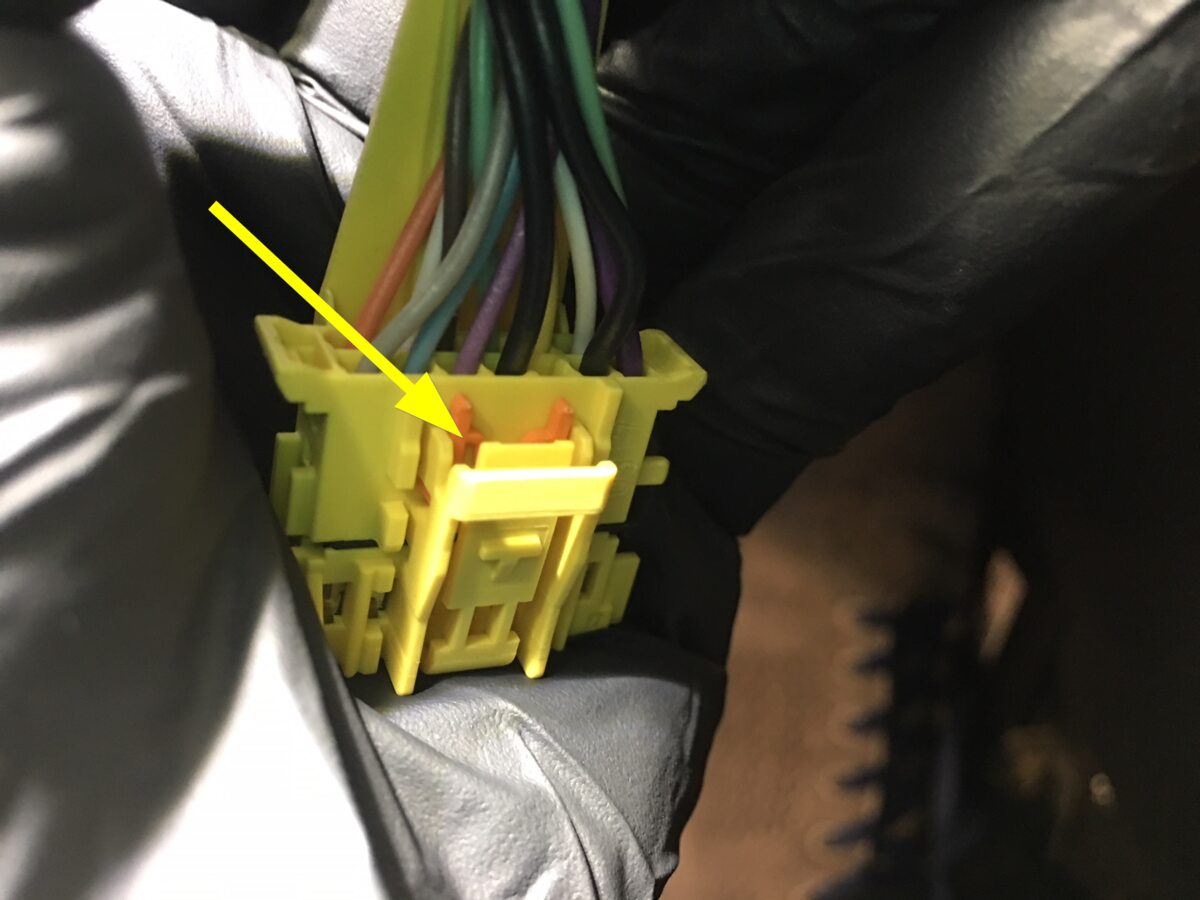

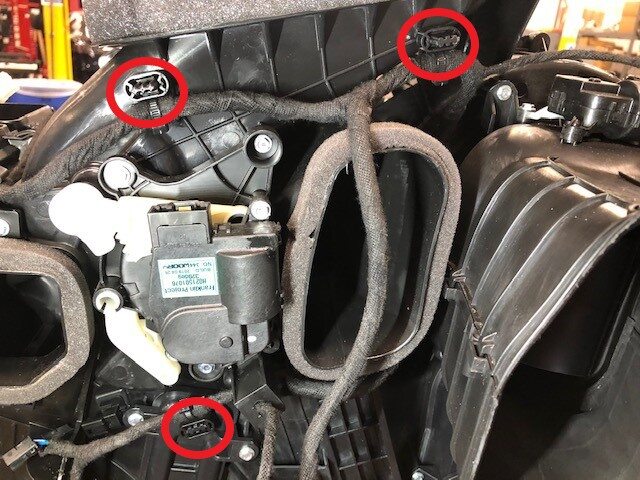

  3. Trennen Sie den Steckverbinder des oberen Luftklappenstellglieds.

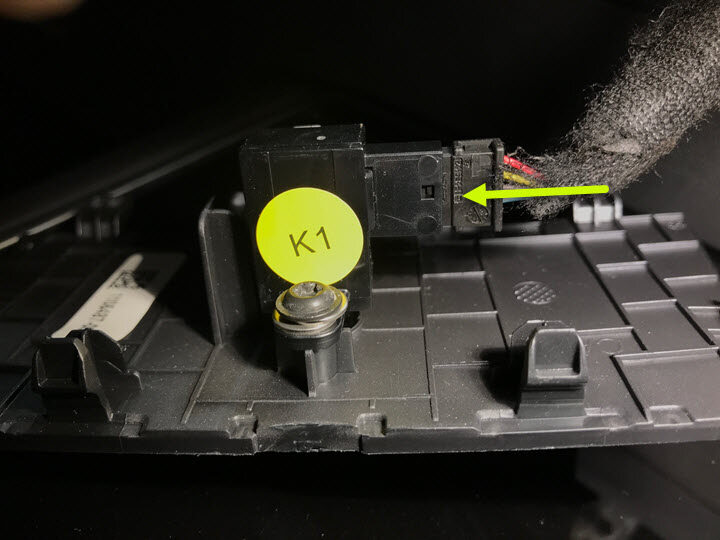

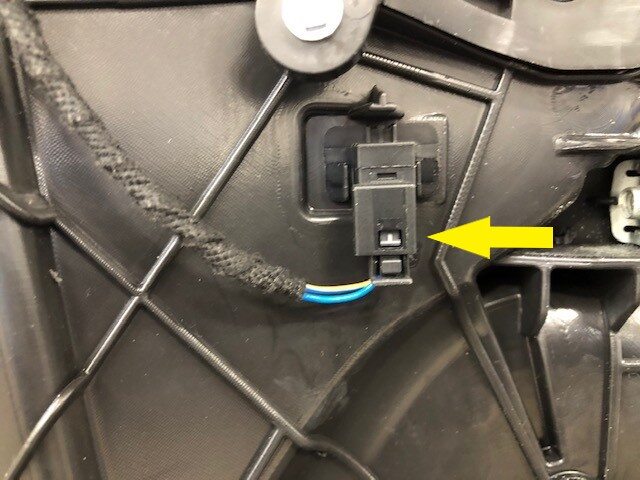

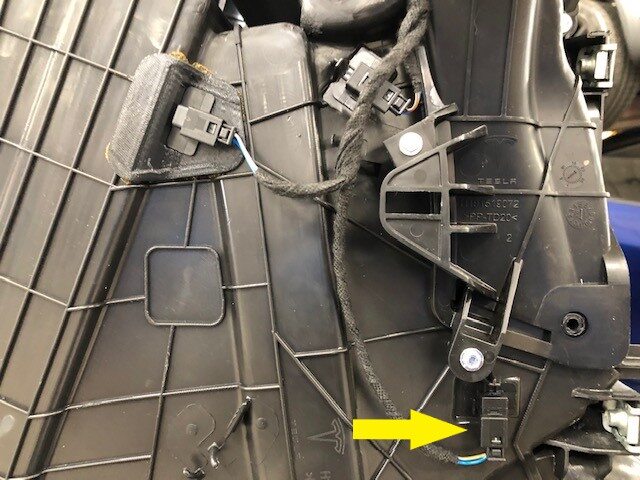

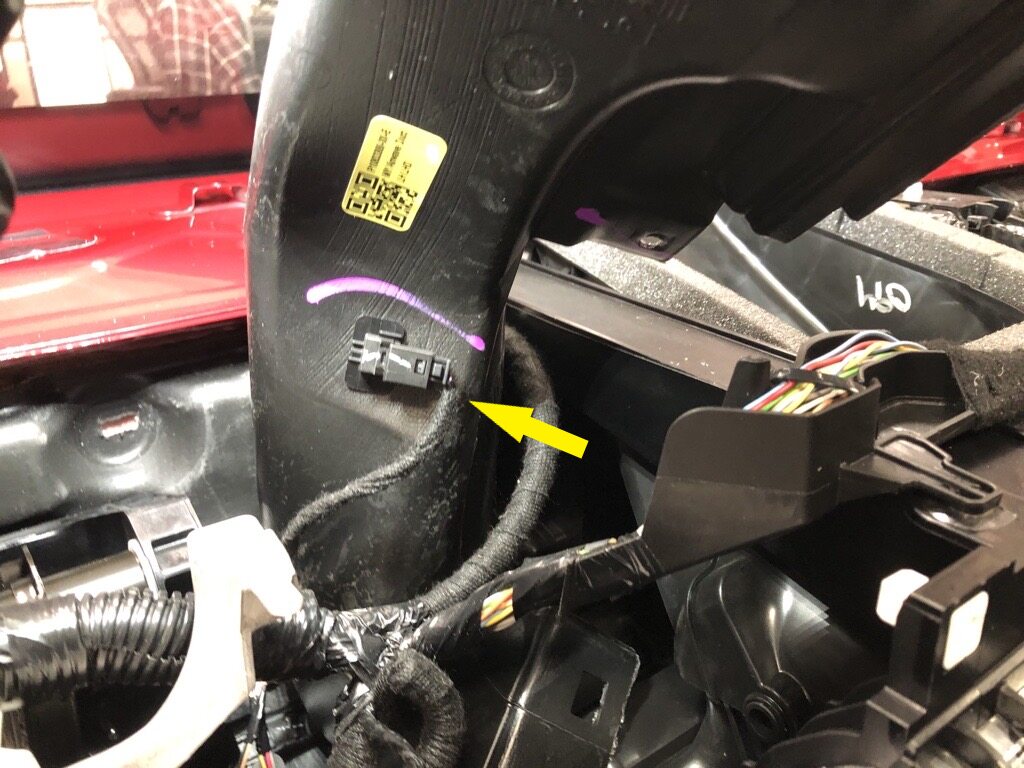

  4. Trennen Sie den Steckverbinder des Thermistors für den RH unteren Kanal.
  5. Trennen Sie den Steckverbinder des unteren Luftklappenstellglieds.
  6. Trennen Sie den Steckverbinder des RH Entlüftungsstellglieds.
  7. Trennen Sie den Steckverbinder des LH Entlüftungsstellglieds.
  8. Trennen Sie den Steckverbinder des LH Verdampfer-Thermistors.

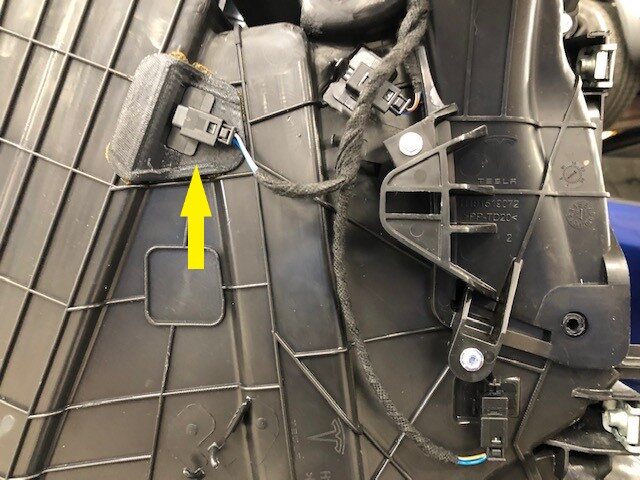

  9. Trennen Sie den Steckverbinder des Thermistors für den LH unteren Kanal.

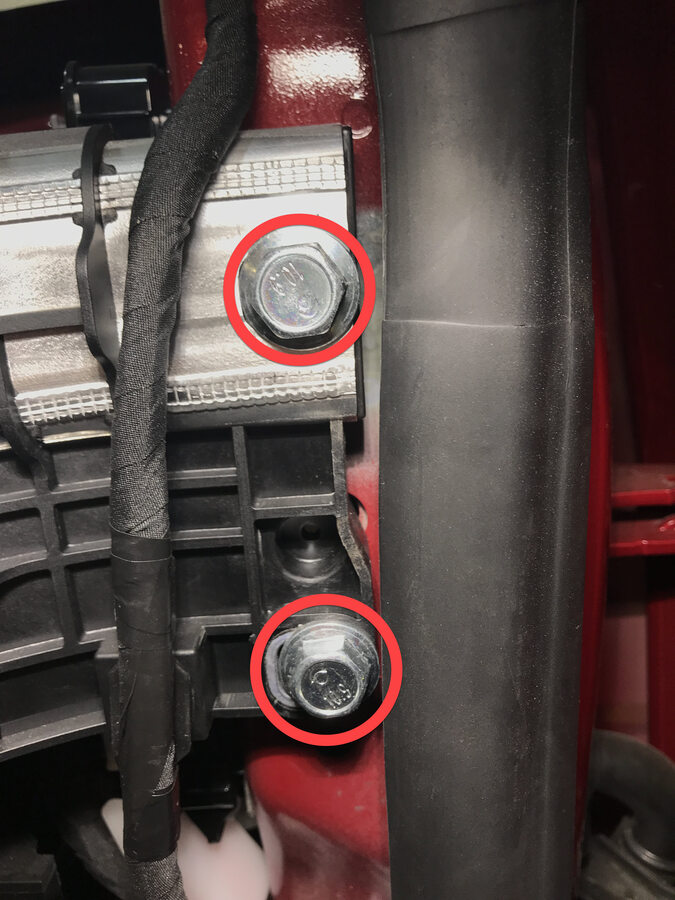

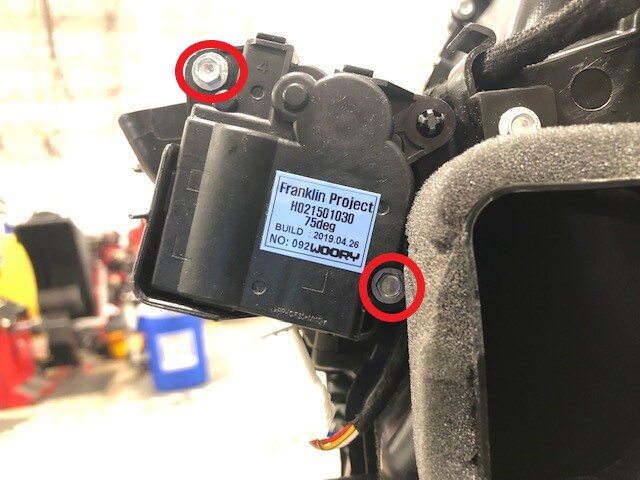

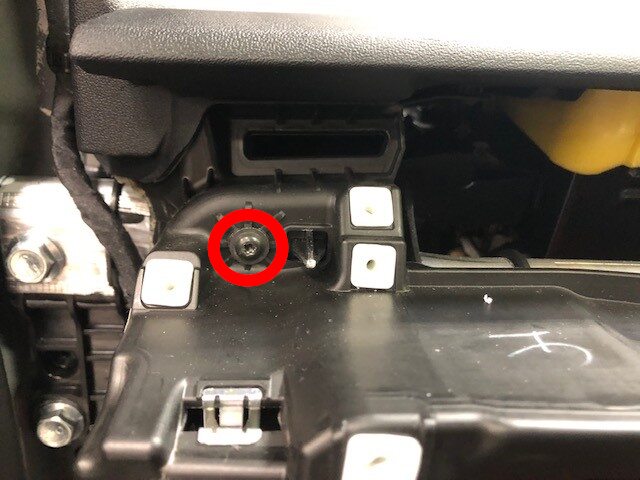

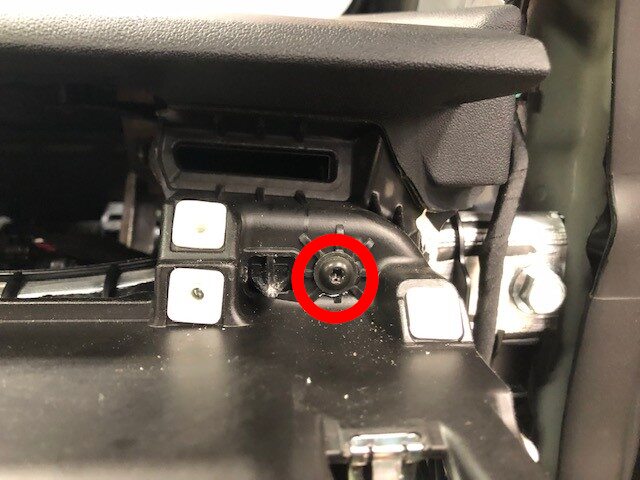

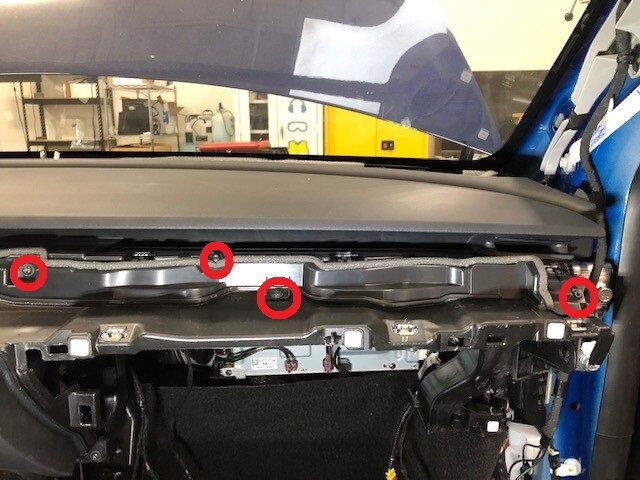

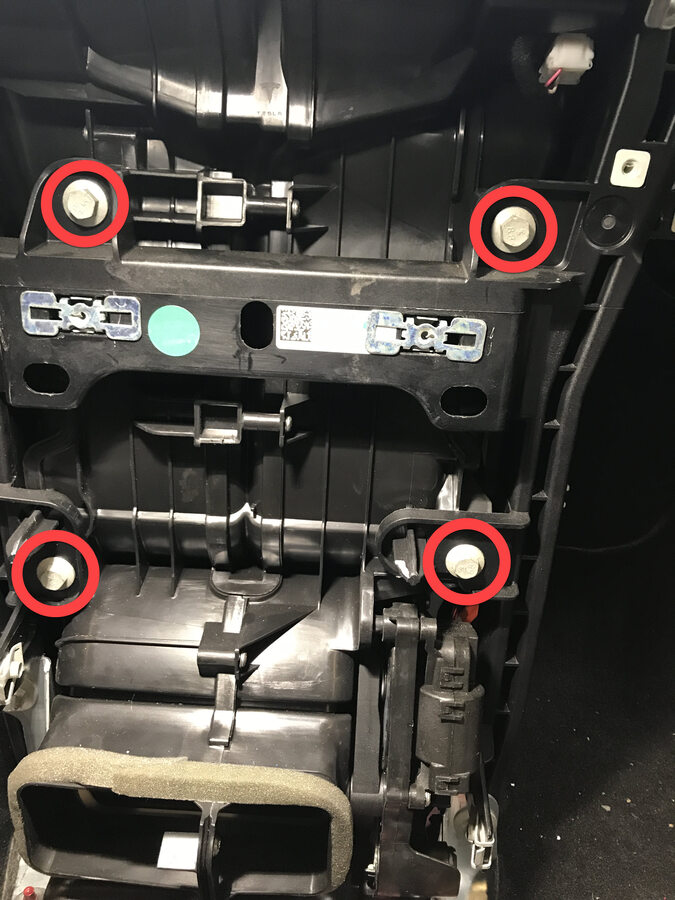

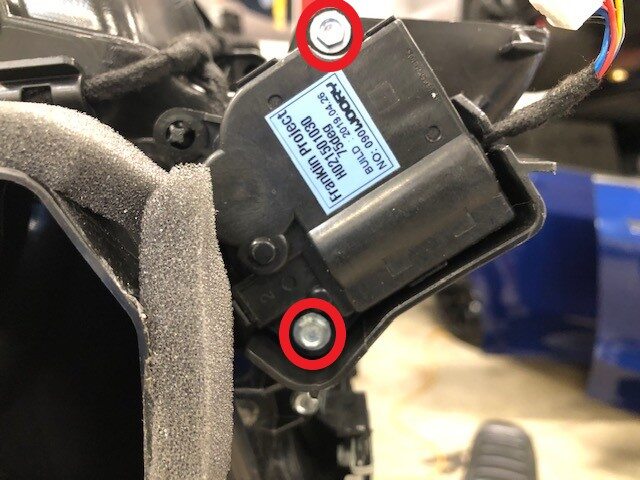

  10. Entfernen Sie die 4 Schrauben, mit denen das LH und das RH Entlüftungsstellglied an der Klimaanlagen-Baugruppe befestigt werden.
    Informational PurposesAn informational icon, calling your attention
    TIp

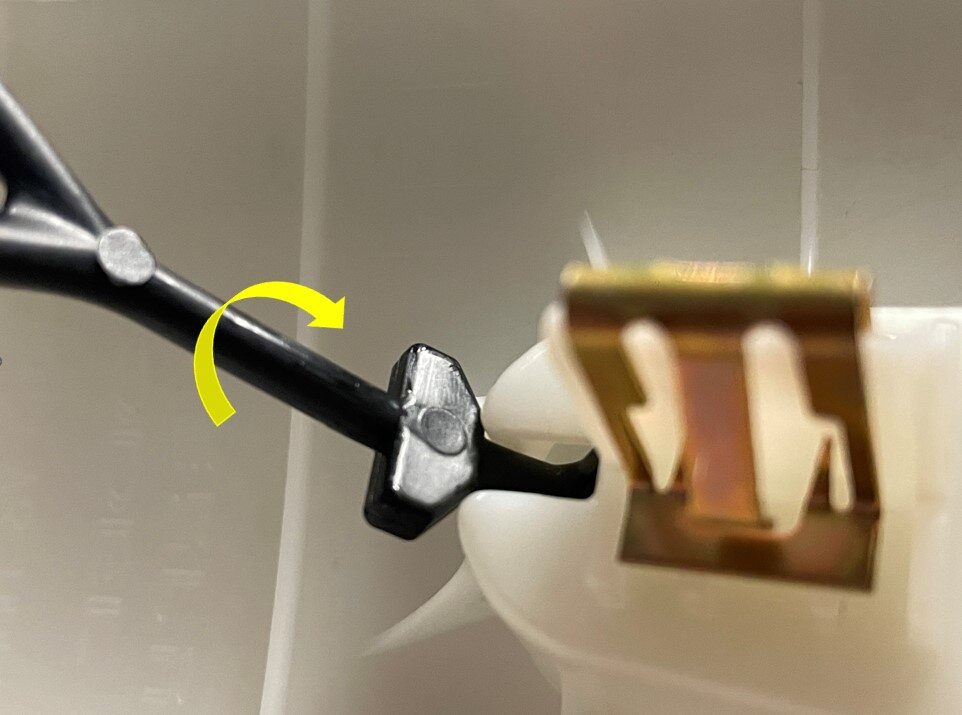

    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:

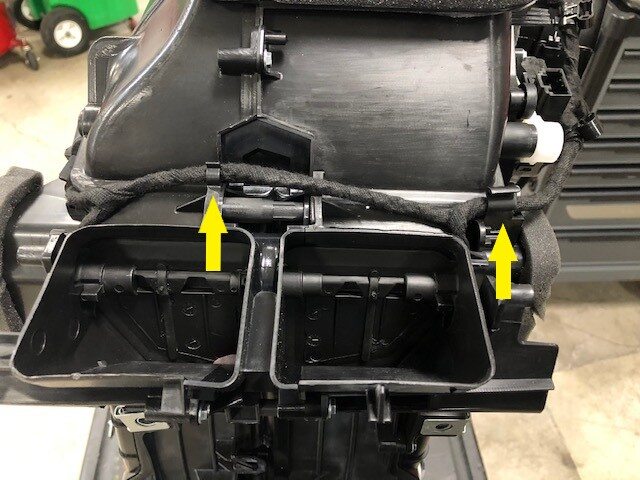

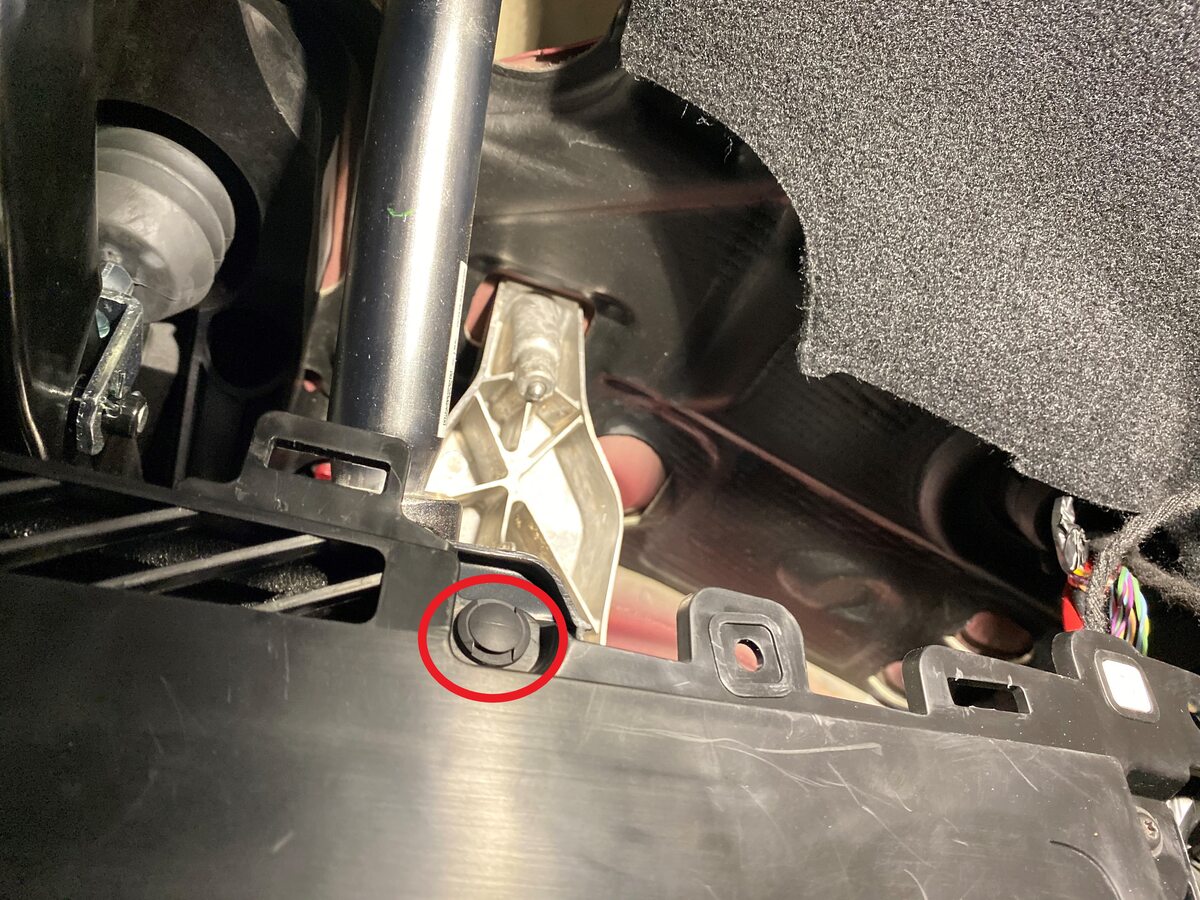

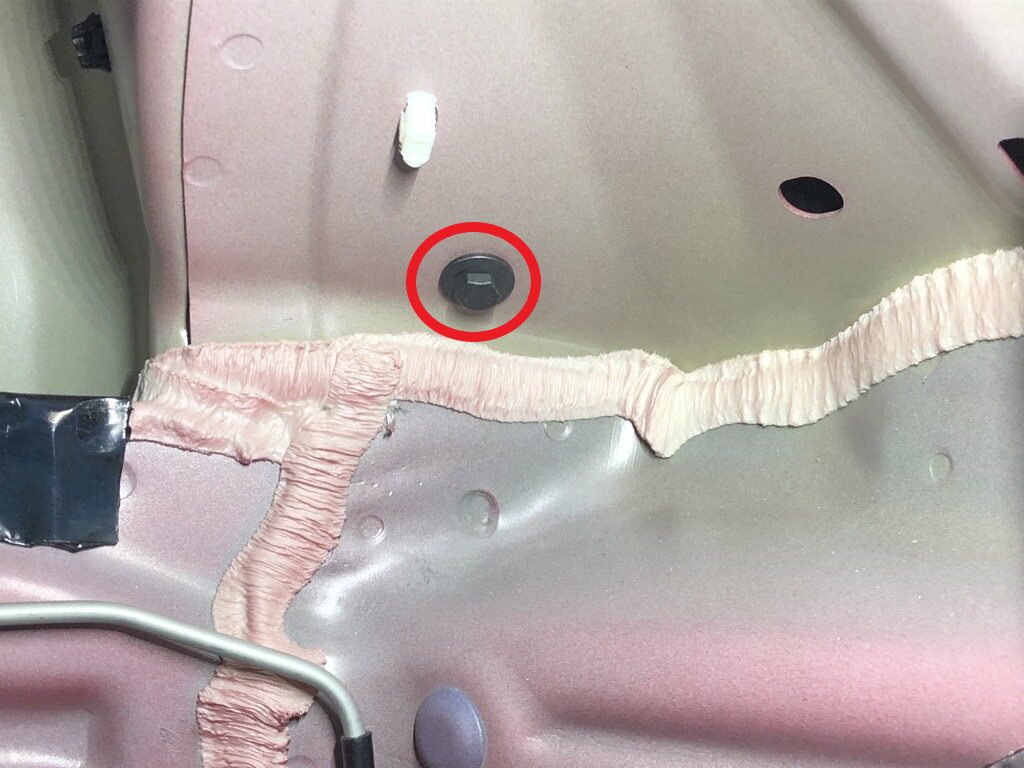

  11. Lösen Sie die 3 Clips auf der RH Seite der Klimaanlagen-Baugruppe.

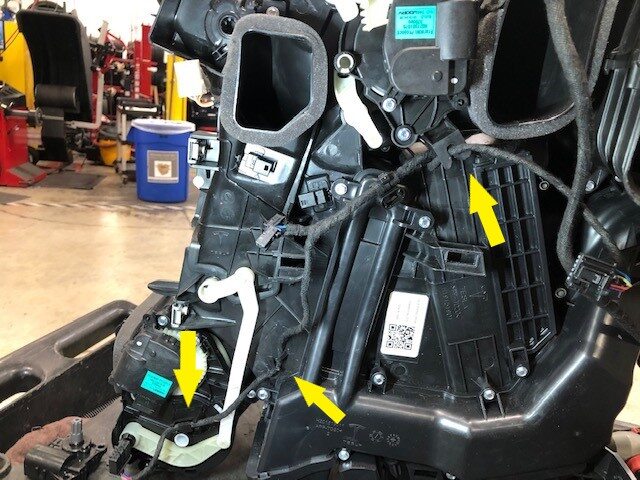

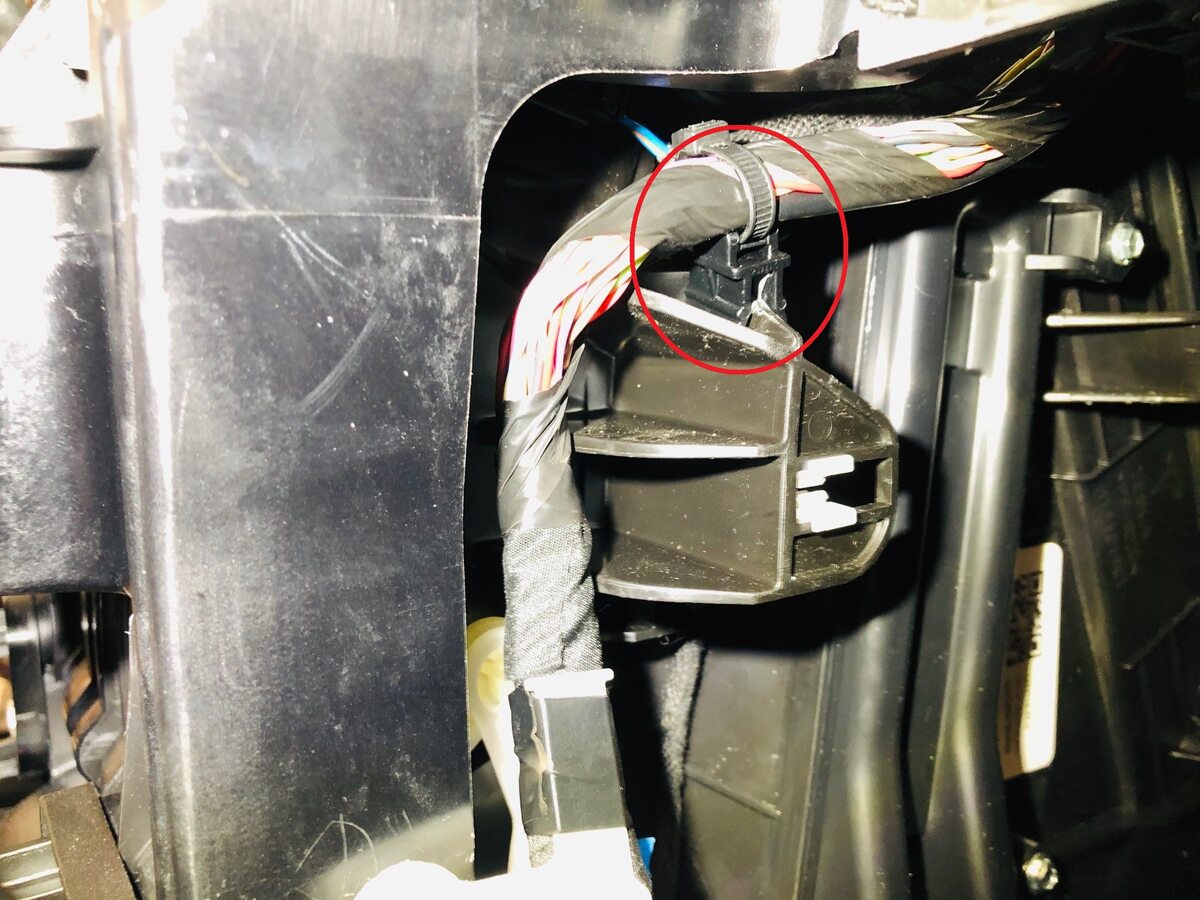

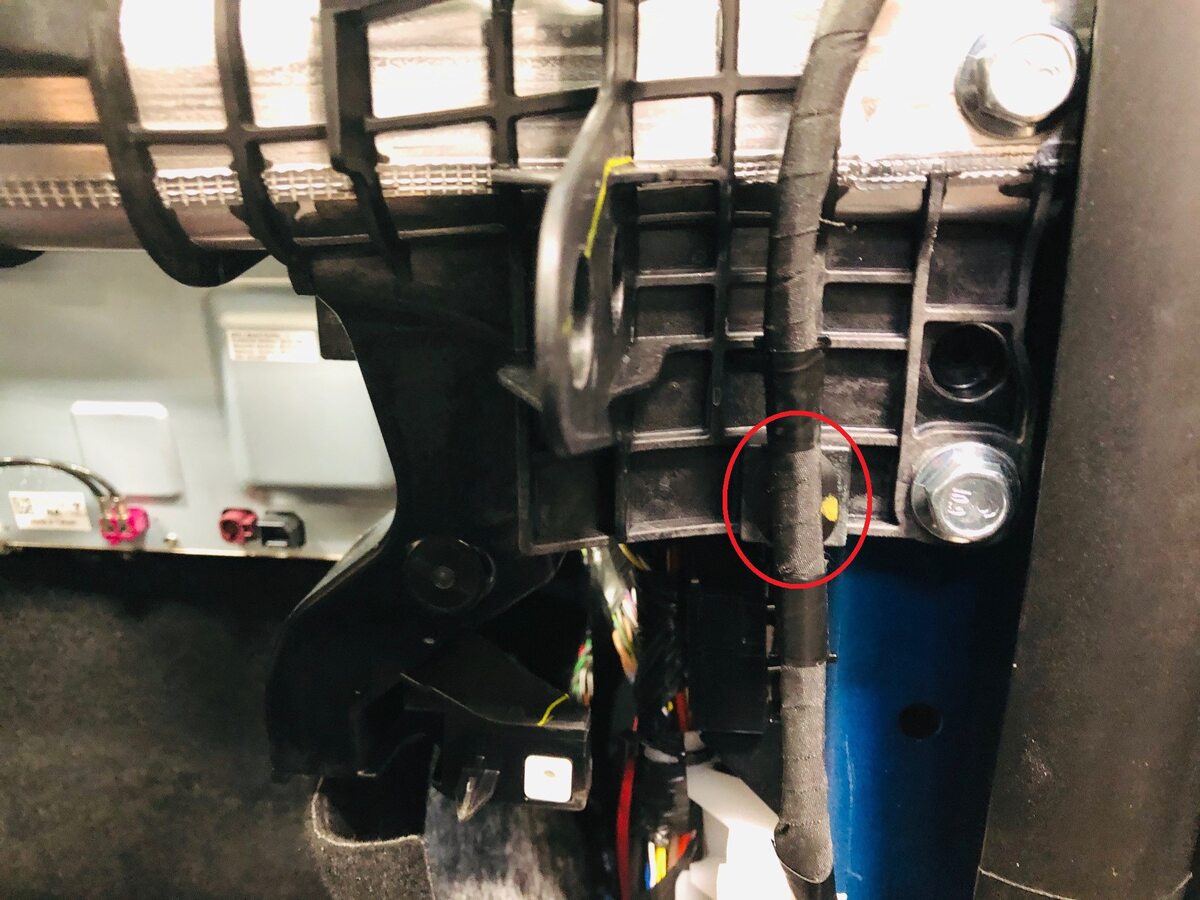

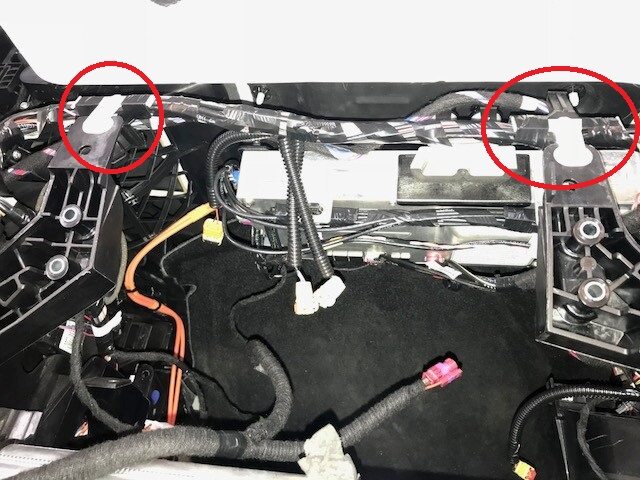

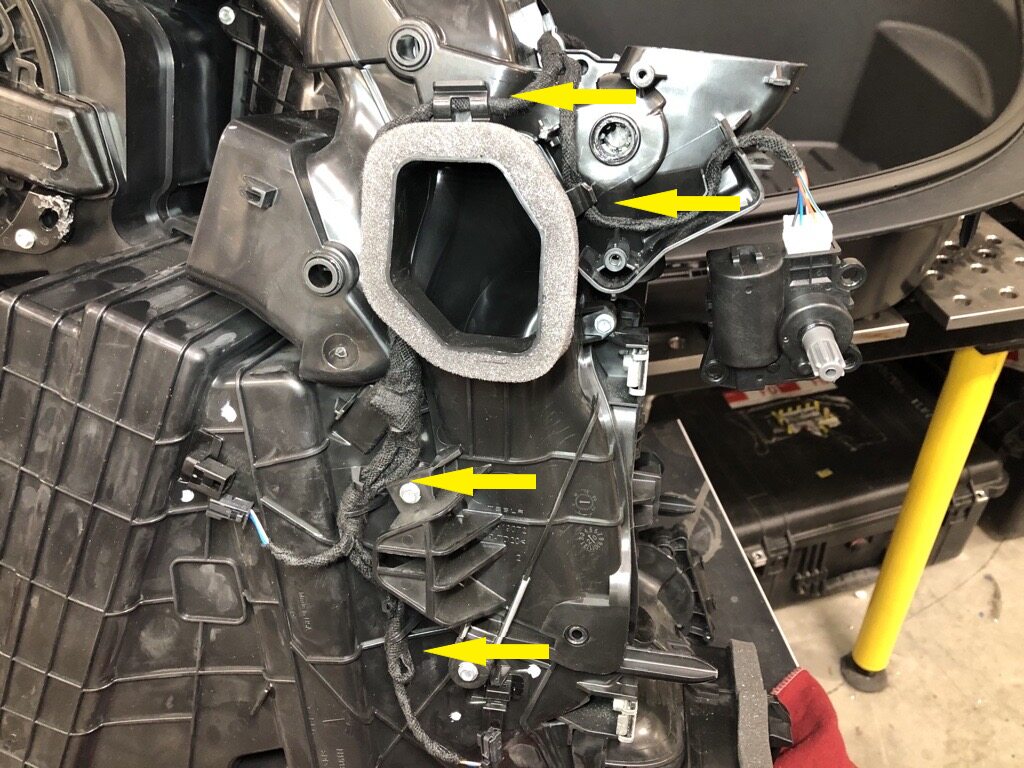

  12. Lösen Sie den Kabelbaum der Klimaanlage von den 3 RH Befestigungslaschen.
  13. Lösen Sie den Klimaanlagen-Kabelbaum von den 2 oberen Befestigungslaschen.

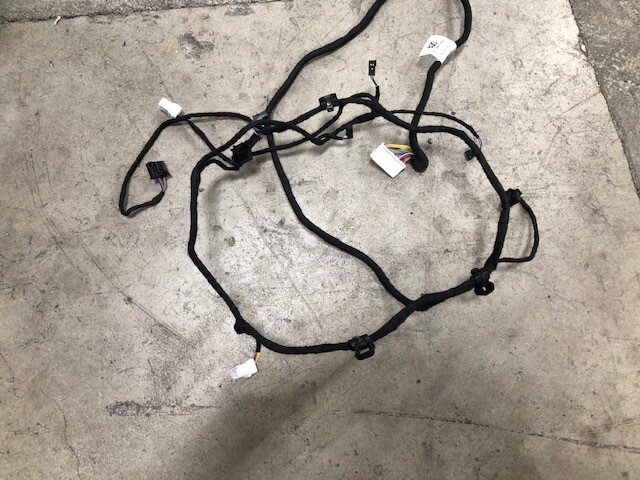

  14. Lösen Sie den Kabelbaum der Klimaanlage von den 4 LH Befestigungslaschen, und entfernen Sie den Kabelbaum der Klimaanlage von der Klimaanlagen-Baugruppe.

Montieren

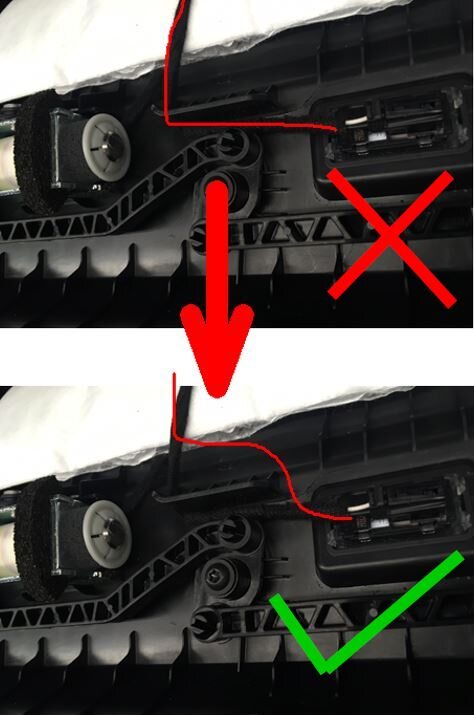

  1. Platzieren Sie den Kabelbaum der Klimaanlage an der Klimaanlage, und schließen Sie den LH Verdampfer-Thermistor an.
  2. Schließen Sie den Steckverbinder des Thermistors für den LH unteren Kanal an.
  3. Montieren Sie den Kabelbaum der Klimaanlage an den 4 LH Befestigungslaschen.
  4. Montieren Sie den Kabelbaum der Klimaanlage an den 2 oberen Befestigungslaschen.
  5. Montieren Sie die 3 Clips auf der RH Seite der Klimaanlagen-Baugruppe.
  6. Montieren Sie den Kabelbaum der Klimaanlage an den 3 RH Befestigungslaschen.
  7. Schließen Sie den Steckverbinder des unteren Luftklappenstellglieds an.
  8. Schließen Sie den Steckverbinder des oberen Luftklappenstellglieds an.
  9. Verbinden Sie den Steckverbinder des Einlassstellglieds.
  10. Schließen Sie den Steckverbinder des Thermistors für den RH unteren Kanal an.
  11. Montieren Sie die 4 Schrauben, mit denen das LH und das RH Entlüftungsstellglied an der Klimaanlagen-Baugruppe befestigt werden.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
  12. Schließen Sie den Steckverbinder des RH Entlüftungsstellglieds an.
  13. Schließen Sie den Steckverbinder des LH Entlüftungsstellglieds an.
  14. Bauen Sie die HLK-Baugruppe ein. Siehe HVAC-Baugruppe (Wärmepumpe) (Ausbauen und Ersetzen).
