Tür – Hinten – LH (Ausbauen und Einbauen)

Korrekturcode 10106501 0.18 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Ausbauen

  1. Öffnen Sie die LH Hecktür, und fahren Sie das Fenster ganz herunter.
  2. Stecken Sie ein Reinigungstuch halb durch die Türraste, und schließen Sie die Tür, sodass sie am Reinigungstuch anliegt.
  3. Öffnen Sie die LH Vordertür.
  4. Lösen Sie die 4 Clips für die Kabelbaumdichtung der LH Hecktür an der B-Säule, und ziehen Sie den Kabelbaum aus der B-Säulen-Spritzwand.
  5. Ziehen Sie den Kabelbaumverbinder der LH Hecktür aus der B-Säule, und stecken Sie den Kabelbaum in den Hohlraum vorn an der LH Hecktür.
  6. Öffnen Sie vorsichtig die LH Hecktür, und schließen Sie die LH Vordertür.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Achten Sie darauf, dass die Vorderkante der LH Hecktür den Kabelbaum oder Steckverbinder nicht gegen die B-Säule drückt.
  7. Trennen Sie den Kabelbaum der LH Hecktür, und drehen Sie den aus der B-Säule austretenden Steckverbinder um 90 Grad, sodass er nicht in die B-Säule rutschen kann.
  8. Entfernen Sie die Schraube, mit der das Türfangband an der B-Säule befestigt ist.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Durch das Abschrauben des Türfangbands kann die Tür frei schwingen.
  9. Markieren Sie die Einbaulage der Türscharniere an der Tür mit einem Whiteboard-Stift oder mit Klebeband.

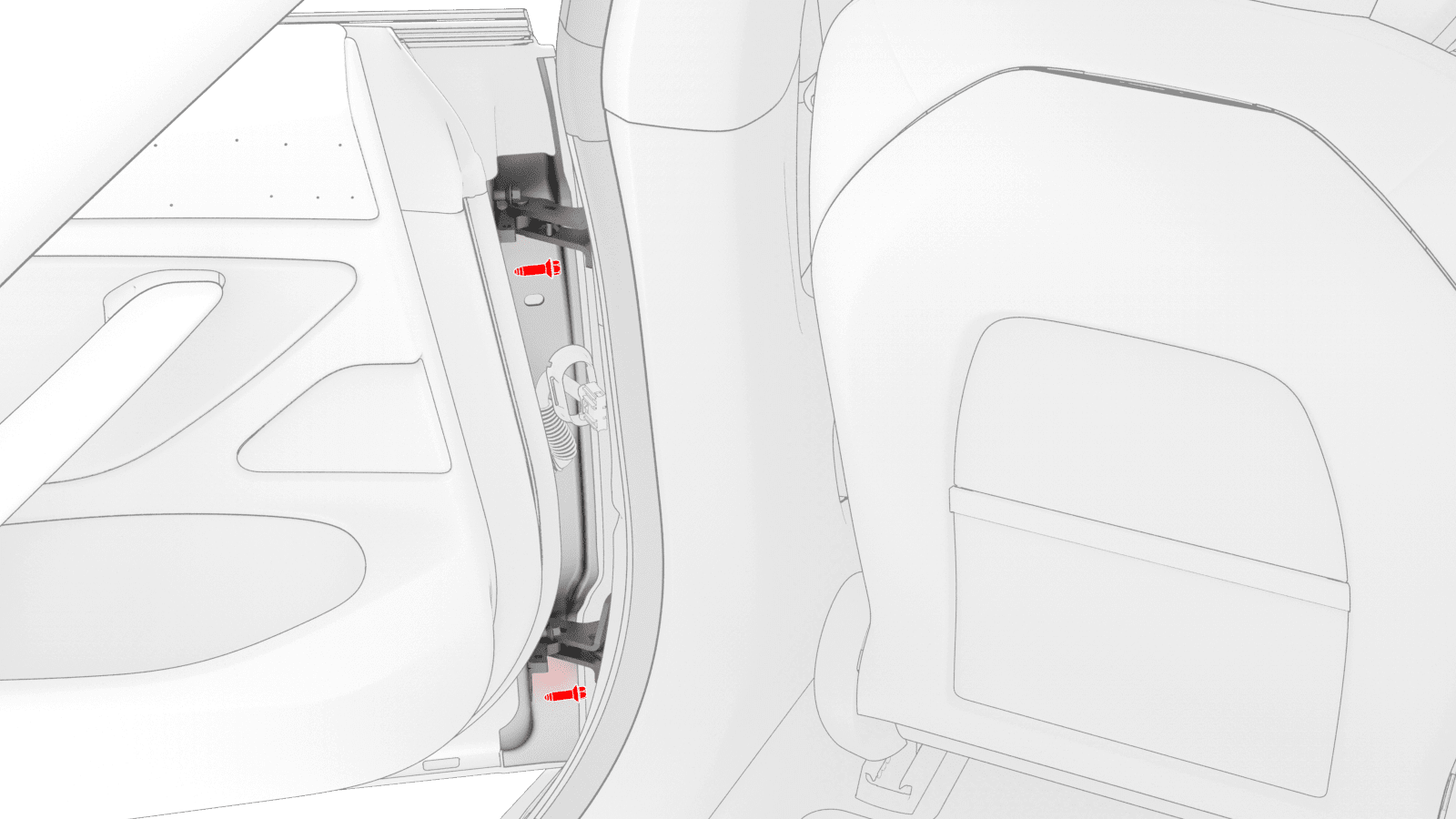

  10. Lösen Sie an jedem Scharnier die obere Schraube, mit der die LH Hecktür am Scharnier befestigt ist, um etwa 5 mm.
  11. Entfernen Sie mit der Unterstützung eines Helfers die untere Schraube jedes Scharniers. Haken Sie die Tür aus, und heben Sie sie aus dem Fahrzeug.

Montieren

  1. Achten Sie darauf, dass die obere Schraube für jedes Türscharnier montiert ist und der Schraubenkopf etwa 10 mm hervorsteht.
  2. Lassen Sie die LH Hecktür mit der Unterstützung eines Helfers auf die Türscharniere herunter, und führen Sie die oberen Schrauben in die Scharniere.
  3. Montieren Sie bei jedem Scharnier die untere Schraube an der Tür, und ziehen Sie alle Schrauben handfest an.
  4. Positionieren Sie die Tür so, dass die Scharniere an den mit dem Whiteboard-Stift gezogenen Linien oder dem Markierungsband ausgerichtet sind.
  5. Ziehen Sie die Scharnierschrauben fest.
    24 Nm (17.7 lbs-ft)
  6. Setzen Sie die Schraube ein, mit der das Türfangband an der B-Säule befestigt wird.
    24 Nm (17.7 lbs-ft)
  7. Schließen Sie den Kabelbaum der LH Hecktür an, und drücken Sie ihn gegen die Innenseite der LH Hecktür.
  8. Öffnen Sie die LH Vordertür, und schließen Sie die LH Hecktür.
  9. Bewegen Sie den Kabelbaumverbinder der LH Hecktür in die Öffnung in der B-Säule, drücken Sie die Kabelbaumdichtung der LH Hecktür in die B-Säule, und montieren Sie die 4 Clips, mit denen die Dichtung an der B-Säulen-Spritzwand befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Achten Sie darauf, dass die Kabelbaumdichtung der LH Hecktür fest an der B-Säulen-Spritzwand anliegt.
  10. Fahren Sie das hintere LH Fenster hoch, entfernen Sie das Reinigungstuch aus der Türraste der LH Hecktür, und schließen Sie beide LH Türen.
