Schlauch – Umrichtereinlass – Antriebseinheit vorne (ohne Wärmepumpe) (Ausbauen und Ersetzen)

Korrekturcode 18300112 1.08 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Ausbauen

  1. Entfernen Sie das untere Sitzpolster der 2. Sitzreihe. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  2. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  3. Entfernen Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  4. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  5. Entfernen Sie ggf. die RH Vorderradkappe. Siehe Kappe – Rad (Ausbauen und Ersetzen).
  6. Lösen Sie die rechten Vorderradmuttern.
  7. Heben Sie das Fahrzeug an. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  8. Bauen Sie das vordere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  9. Senken Sie das Fahrzeug etwas ab, und entfernen Sie dann das RH Vorderrad. Siehe Radbaugruppe (Aus- und Einbauen).
  10. Entfernen Sie die Vorderradhausverkleidung RH. Siehe Radhausverkleidung – Vorne – LH (Ausbauen und Ersetzen).
  11. Bocken Sie das Fahrzeug auf, und stellen Sie dann einen Auffangbehälter für das Kühlmittel vorne rechts unter der HV-Batterie auf.
  12. Lösen Sie den Clip, um den Kühlmittel-Einlassschlauch des Umrichters für die vordere Antriebseinheit zu trennen, und lassen Sie dann das Kühlmittel in den Auffangbehälter ab.
  13. Verschließen Sie das Innengewinde des Kühlmittel-Einlassschlauchs des Umrichters für die vordere Antriebseinheit.
  14. Lösen Sie den Clip, mit dem der Einlassschlauch des Umrichters für die vordere Antriebseinheit am Fahrzeug befestigt ist.
  15. Lösen Sie den Clip, mit dem der Einlassschlauch des Umrichters für die vordere Antriebseinheit am vorderen Hilfsrahmen befestigt ist.
  16. Lösen Sie den Clip, mit dem der Einlassschlauch des Umrichters für die vordere Antriebseinheit außen am Getriebe der vorderen Antriebseinheit befestigt ist.

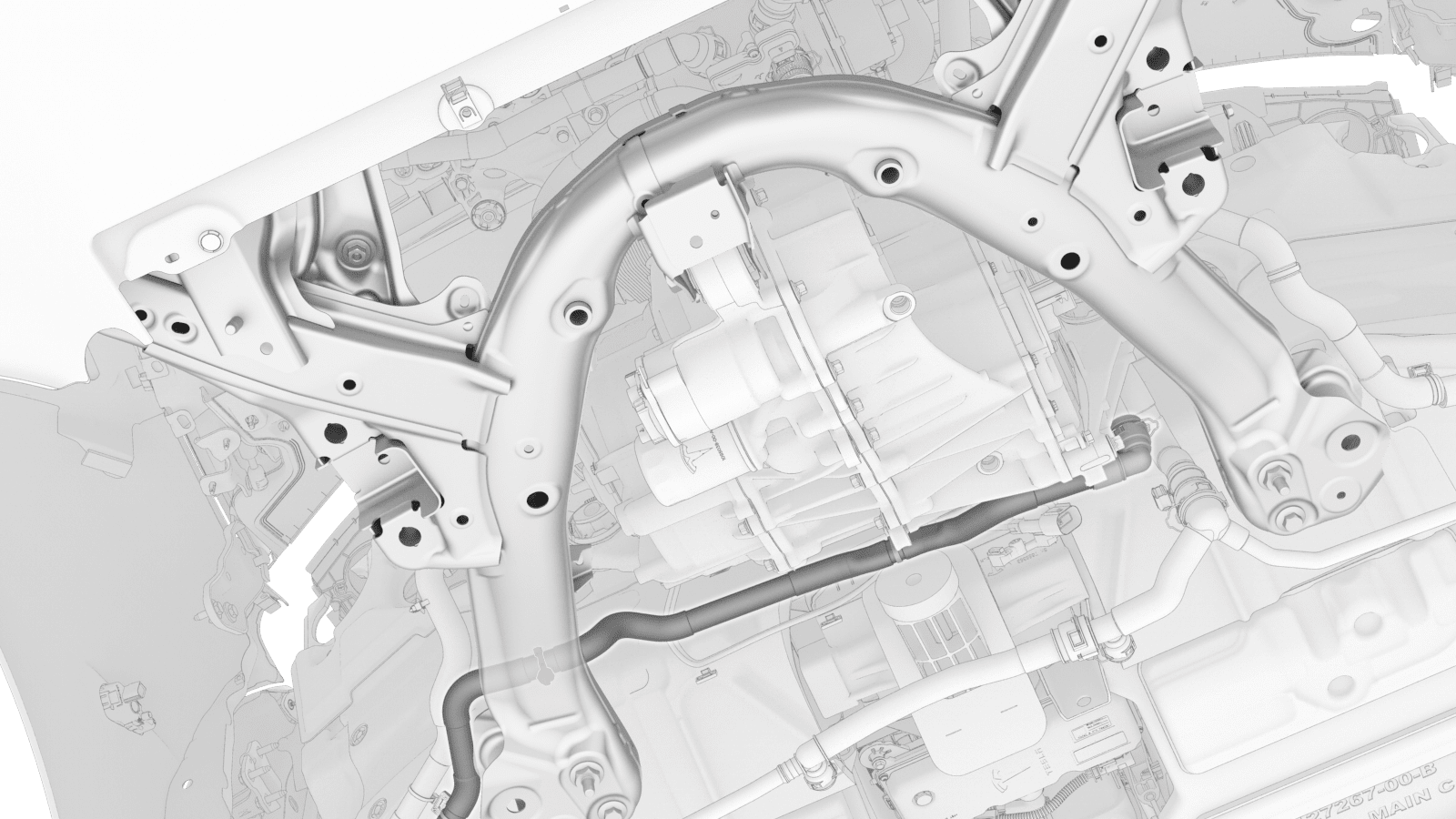

    Abbildung 1. Andere Baugruppen zur besseren Übersicht ausgeblendet
  17. Lösen Sie den Clip, mit dem der Einlassschlauch des Umrichters für die vordere Antriebseinheit an der Kühlmittelkupplung des Umrichters für die vordere Antriebseinheit befestigt ist, und entfernen Sie den Schlauch aus dem Fahrzeug.

Montieren

  1. Bringen Sie den Einlassschlauch des Umrichters für die vordere Antriebseinheit am Fahrzeug an, und montieren Sie dann den Clip, mit dem der Schlauch an der Kühlmittelkupplung des Umrichters für die vordere Antriebseinheit befestigt wird.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Ruckeln Sie am Schlauch, um zu prüfen, ob er richtig sitzt.
  2. Montieren Sie den Clip, mit dem der Einlassschlauch für den Umrichter der vorderen Antriebseinheit außen am Getriebe der vorderen Antriebseinheit befestigt wird.
    Abbildung 2. Andere Baugruppen zur besseren Übersicht ausgeblendet
  3. Montieren Sie den Clip, mit dem der Einlassschlauch des Umrichters für die vordere Antriebseinheit am vorderen Hilfsrahmen befestigt wird.
  4. Entfernen Sie den Stopfen, und montieren Sie den Clip, um den Einlassschlauch am Umrichter der vorderen Antriebseinheit wieder anzuschließen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Ruckeln Sie am Schlauch, um zu prüfen, ob er richtig sitzt.
  5. Montieren Sie den Clip, mit dem der Einlassschlauch des Umrichters für die vordere Antriebseinheit am Fahrzeug befestigt wird.
  6. Entfernen Sie den Kühlmittelauffangbehälter unter dem Fahrzeug.
  7. Montieren Sie die rechte Vorderradhausverkleidung. Siehe Radhausverkleidung – Vorne – LH (Ausbauen und Ersetzen).
  8. Positionieren Sie das RH Vorderrad am Fahrzeug, und ziehen Sie die Radmuttern handfest an.
  9. Bauen Sie das vordere Windabweiserblech ein. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  10. Senken Sie das Fahrzeug ab, und ziehen Sie die Radmuttern am RH Vorderrad fest. Siehe Radbaugruppe (Aus- und Einbauen).
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Entfernen oder Montieren der Befestigungsmittel ausschließlich Handwerkzeuge. Verwenden Sie keine Schlag- oder Elektrowerkzeuge.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie einen Sechskant-Steckschlüssel. Verwenden Sie keinen Zwölfkant-Steckschlüssel oder Spezialsteckschlüssel.
  11. Montieren Sie ggf. die RH Vorderradkappe. Siehe Kappe – Rad (Ausbauen und Ersetzen).
  12. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  13. Befüllen Sie das Kühlsystem. Siehe Kühlsystem (Vakuumbefüllung).
  14. Montieren Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  15. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  16. Bringen Sie das untere Sitzpolster der 2. Sitzreihe an. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
