Klappenbaugruppe – Ladeanschluss (NA) (Ausbauen und Ersetzen)

Korrekturcode 44011502 0.48 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 2023-10-27: Schraube zwischen Ladeanschluss und Karosserie auf 9 Nm aktualisiert.
  • 10.10.2023: Hinzufügen einer Vorsichtsmaßnahme, die Ladeanschlussklappe nicht von Hand zu schließen.
  • 1076921-00-B Isolationsmessgerät, Fluke 1507 (NA)
  • 1108272-00-B Kappe, Logikverbindung, Umr., 3DU
  • 1130480-00-A Prüfsonden, schmal, Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung

Nur Techniker, die im Umgang mit Hochspannung geschult sind und alle erforderlichen Zertifizierungskurse (falls zutreffend) absolviert haben, dürfen dieses Verfahren durchführen. Beim Umgang mit einem Hochspannungskabel, einer Stromschiene oder eines Hochspannungsanschlusses müssen immer geeignete persönliche Schutzausrüstung (PSA) sowie Isolierhandschuhe mit einer Mindestauslegung von Klasse 0 (1000 V) getragen werden. Weitere Sicherheitsinformationen finden Sie in den Technischen Hinweisen TN-15-92-003, Sorgfaltsregeln beim Umgang mit Hochspannung.

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung

Legen Sie vor allen Arbeiten an hochspannungsführenden Anlagen jeglichen Körperschmuck ab (Uhr, Armbänder, Ringe, Halsketten, Ohrringe, Plaketten, Piercings usw.), und leeren Sie Ihre Taschen (Schlüssel, Münzen, Stifte, Werkzeug, Befestigungsmittel usw.).

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Wenn für das Verfahren ein Augenschutz vorgeschrieben ist, befestigen Sie den Augenschutz sicher am Kopf, sodass er sich nicht lösen kann.
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung

Für dieses Verfahren ist geeignete persönliche Schutzausrüstung (PPE) erforderlich:

  • Isolierende Hochspannungs-Handschuhe
  • Handschuh mit Lederschutz
  • Prüfgerät für Hochspannungs-Handschuhe
  • Schutzbrillen
  • Sicherheitsschuhe gegen elektrische Gefahren
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung

Ein Handschuh-Aufblasgerät ist die einzige empfohlene Möglichkeit zur Prüfung von Hochspannungs-Handschuhen. Beide Hochspannungs-Handschuhe müssen den Test bestehen, bevor mit diesem Verfahren begonnen werden kann. Wenn einer der Handschuhe den Test nicht besteht, muss das gesamte Paar entsorgt werden.

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung

Stellen Sie sicher, dass das Verfallsdatum der Hochspannungs-Handschuhe nicht abgelaufen ist. Hochspannungs-Handschuhe können bis zu 12 Monate nach dem aufgedruckten Prüfdatum verwendet werden, jedoch nur bis zu 6 Monate nach ihrer ersten Verwendung – selbst wenn die Handschuhe noch innerhalb des Zeitraums von 12 Monaten sind.

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Die Videos, die in diesem Verfahren enthalten sind, sind nur als Überblick für ergänzende Zwecke gedacht. Befolgen Sie alle in der Anleitung aufgeführten Schritte, um Schäden an Bauteilen und/oder Verletzungen zu vermeiden.

Ausbauen

  1. Öffnen Sie die LH Türen und alle Fenster.
  2. Während Sie die LH und RH Laschen zur LH Seite des Fahrzeugs drücken, heben Sie die Vorderkante des Sitzpolsters an, um es teilweise zu lösen.
  3. Öffnen Sie den Kofferraum.
  4. Öffnen Sie die Ladeanschlussklappe.
  5. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  6. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  7. Führen Sie das Spannungsprüfverfahren für den Ladeanschluss durch. Siehe Ladeanschluss-Spannungsprüfung.
  8. Entfernen Sie das Kofferraumdekor. Siehe Dekor – Kofferraum (Ausbauen und Ersetzen).
  9. Entfernen Sie die Kofferraumbodenverkleidung. Siehe Verkleidung – Boden – Kofferraum (Ausbauen und Ersetzen).
  10. Entfernen Sie die Schwellerverkleidung des Kofferraums. Siehe Verkleidung – Schweller – Kofferraum (Ausbauen und Ersetzen).
  11. Trennen Sie den Steckverbinder der LH Kofferraumleuchte.
  12. Lösen Sie den Clip, mit dem die Kante des Kofferraumteppichs befestigt ist, bewegen Sie die LH Seitenverkleidung des Kofferraums zur Seite, und stecken Sie den Teppich unter die Verkleidung.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Vermeiden Sie allzu starken Faltenwurf.
  13. Entfernen Sie die linke Schlussleuchte. Siehe Heckleuchte – LH (Ausbauen und Ersetzen).
  14. Umranden Sie den Bereich des Ladeanschlusses mit Klebeband.

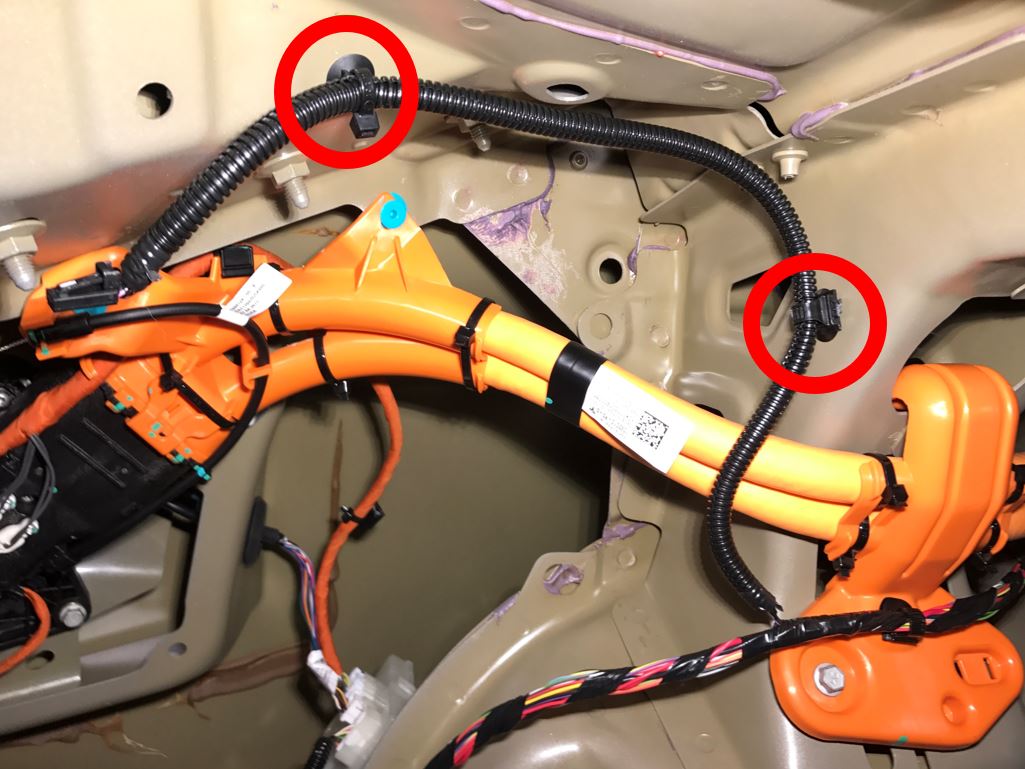

  15. Lösen Sie die 2 Clips, mit denen der Kabelbaum an der Karosserie befestigt ist.
  16. Entfernen Sie die Schrauben, mit denen die Ladeanschluss-Baugruppe an der Karosserie befestigt ist, und lösen Sie die Baugruppe von der Karosserie.
  17. Trennen Sie die Niederspannungssteckverbinder vom Ladeanschluss-Steuergerät.
  18. Lösen Sie die Tülle der Ladeanschlussklappe von der Karosserie.
  19. Ziehen Sie die Ladeanschlussklappen-Baugruppe in Richtung Fahrzeugheck. Wenn das Stellglied der Klappe die Rückseite des Seitenblechs erreicht, ziehen Sie den Ladeanschluss nach unten, um den Stellgliedmechanismus freizugeben, und ziehen Sie ihn heraus und von der Karosserie weg, um ihn aus dem Fahrzeug zu entfernen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Möglicherweise muss die Ladeanschlussklappe verändert werden, um die Baugruppe vollständig zu entfernen.

Montieren

  1. Platzieren Sie die Ladeanschlussklappen-Baugruppe im Fahrzeug, indem Sie die Baugruppe so kippen, dass der Stellgliedmechanismus unter dem Seitenblech hindurchpasst, und schieben Sie dann die Ladeanschlussklappe nach vorn in Richtung der Hecktür.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Möglicherweise muss die Ladeanschlussklappe verändert werden, um die Baugruppe vollständig an der Karosserie auszurichten.
  2. Montieren Sie die Tülle der Ladeanschlussklappe an der Karosserie.
  3. Verbinden Sie die Niederspannungssteckverbinder vom Ladeanschluss-Steuergerät.
  4. Montieren Sie die Schrauben, mit denen die Ladeanschlussklappen-Baugruppe an der Karosserie befestigt wird.
    9 Nm (6.6 lbs-ft)
  5. Montieren Sie die 2 Clips, mit denen der Kabelbaum an der Karosserie befestigt wird.
  6. Montieren Sie die linke Schlussleuchte. Siehe Heckleuchte – LH (Ausbauen und Ersetzen).
  7. Bewegen Sie die LH Seitenverkleidung des Kofferraums in die ursprüngliche Position zurück, und befestigen Sie dann den Clip, mit dem die Verkleidung an der Karosserie befestigt wird.
  8. Verbinden Sie den Steckverbinder der LH Kofferraumleuchte.
  9. Montieren Sie die Schwellerverkleidung des Kofferraums. Siehe Verkleidung – Schweller – Kofferraum (Ausbauen und Ersetzen).
  10. Montieren Sie die Kofferraumbodenverkleidung. Siehe Verkleidung – Boden – Kofferraum (Ausbauen und Ersetzen).
  11. Montieren Sie das Kofferraumdekor. Siehe Dekor – Kofferraum (Ausbauen und Ersetzen).
  12. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  13. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  14. Bringen Sie das untere Sitzpolster der 2. Sitzreihe an. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  15. Prüfen Sie, ob das Ladesystem korrekt funktioniert.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie die Ladeausrüstung des Kunden, sofern verfügbar. Stellen Sie sicher, dass alle Ladeadapter vorhanden sind.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Versuchen Sie nicht, die Ladeanschlussklappe manuell zu schließen.
  16. Entfernen Sie das Klebeband aus dem Bereich der Ladeanschlussklappe.
  17. Schließen Sie alle Fenster und Türen.
