Scheibe – Dach – Fest (Ausbauen und Ersetzen)

Korrekturcode 10205002 0.90 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 2024-12-10: Neuen Warnhinweis zu Serviceanforderungen bezüglich der Scheibeninspektion vor dem Einbau hinzugefügt.
  • 26.03.2024: Wulstbreite von 13 mm auf 12,5 mm aktualisiert.
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Die Videos, die in diesem Verfahren enthalten sind, sind nur als Überblick für ergänzende Zwecke gedacht. Befolgen Sie alle in der Anleitung aufgeführten Schritte, um Schäden an Bauteilen und/oder Verletzungen zu vermeiden.
Warning IconA warning icon, calling your attention to a possibly risky situation
ACHTUNG
Nur für Europa: Nur Techniker, die im Umgang mit Diisocyanaten geschult sind und alle erforderlichen Zertifizierungskurse absolviert haben, dürfen Verfahren durchführen, bei denen Urethan und andere Produkte, die Diisocyanate enthalten, verwendet werden. Bei der Arbeit mit Produkten, die Diisocyanate enthalten, muss immer geeignete persönliche Schutzausrüstung (PSA) getragen werden.
Warning IconA warning icon, calling your attention to a possibly risky situation
ACHTUNG
Neue Glaskomponenten (Windschutzscheibe, Dach, Tür und feste Scheiben) müssen vor dem Einbau inspiziert werden, um die Qualitätsstandards von Tesla zu erfüllen. Führen Sie die in Scheibeninspektion vor dem Einbau beschriebene Inspektion durch, bevor Sie mit diesem Verfahren beginnen.

Ausbauen

  1. Öffnen Sie alle Türen und alle Fenster.
  2. Schützen Sie den Lack am Fahrzeug mit Abklebeband.
  3. Messen und notieren Sie die Spaltmaße zwischen festem Glasdach und Windschutzscheibe, Karosserieseiten und Heckscheibe.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Spaltmaße werden für den Einbau des festen Glasdachs benötigt.
  4. Bereiten Sie den Ausglasungssatz WRD Spider 3 vor.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • WRD Spider 3 – 1571168-00-A
  5. Befestigen Sie die Schnur am Führungswerkzeug, und schieben Sie das Werkzeug an der LH hinteren Seite der festen Glasdachbaugruppe durch den Urethanwulst.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Achten Sie darauf, die Dachhimmelbaugruppe und die Außenlackierung nicht zu beschädigen.
  6. Lösen Sie die Schnur vom Führungswerkzeug, und wickeln Sie die Schnur um das Äußere der festen Glasdachbaugruppe.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass ausreichend Länge durch das Glas gezogen wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Prüfen Sie, ob die Schnur unter dem Glas sitzt.
  7. Verbinden Sie das Ende des Drahts wieder mit dem Führungswerkzeug, und ziehen Sie die Schnur wieder in das Fahrzeug.
  8. Befestigen Sie den Verankerungspunkt am Inneren der festen Glasdachbaugruppe, und bringen Sie dann die Schnur an der Verankerung an.
  9. Befestigen Sie die Innenseite der Schnur am Spider Schneidwerkzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Folgen Sie den Anweisungen auf dem Spider Schneidwerkzeug. Führen Sie die Schnur durch die Öffnung des Schneidwerkzeugs, und machen Sie einen Knoten, um die Schnur in ihrer Position zu fixieren. Wenn die Spindel nicht in der richtigen Richtung gedreht wird, wird das Schneidwerkzeug beschädigt.
  10. Befestigen Sie das Spider Schneidwerkzeug an der Innenseite der festen Glasdachbaugruppe.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Beachten Sie die Ausrichtung der Schneidschnur. Stellen Sie sicher, dass sich die Schnur um die große Rolle wickelt und einen 90-Grad-Winkel beibehält.
  11. Befestigen Sie den Winkelantrieb am elektrischen Bohrer.
  12. Drehen Sie die Spindel am Schneidwerkzeug mit dem Bohrer, um zu beginnen, die feste Glasdachbaugruppe zu entfernen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie das Schneidwerkzeug nach Bedarf, und halten Sie die Schnur so nah wie möglich im 90-Grad-Winkel.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Wenn Sie das VIN-Schild passieren, verwenden Sie die Schutzabdeckung, um die Schnur über das Schild zu führen, um eine Beschädigung zu vermeiden.
  13. Bringen Sie 2 Saugnäpfe an jeder Ecke des festen Glasdachs an.
  14. Entfernen Sie mit der Unterstützung eines Helfers das feste Glasdach aus dem Fahrzeug.
  15. Entfernen Sie die Saugnäpfe vom festen Glasdach.

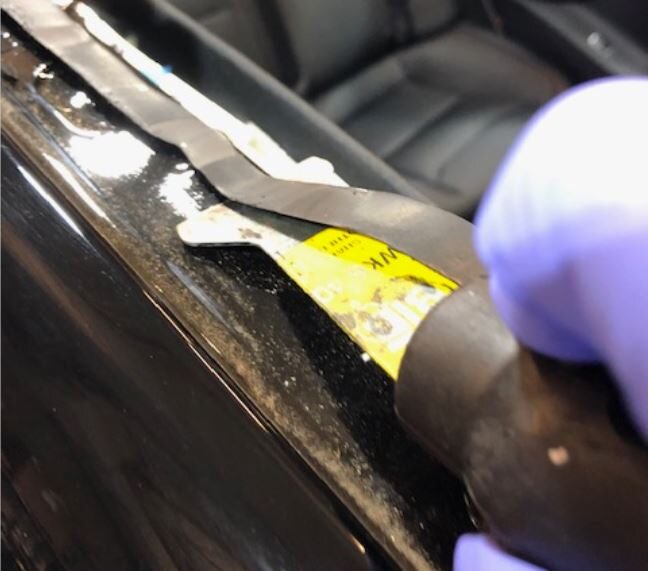

  16. Entfernen Sie das alte Urethan mit einem Schaber von der Karosserie, und wischen Sie dann die Karosserie mit in Isopropylalkohol getränkten Tüchern ab, um sie zu reinigen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass keine Urethanreste mit einer Dicke von mehr als 1 mm übrig bleiben.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Tragen Sie bei diesem Arbeitsschritt geeignete PSA einschließlich schnittfester Handschuhe.

Montieren

  1. Bringen Sie 2 Saugnäpfe an jeder Ecke des neuen festen Glasdachs an.
  2. Wischen Sie die Vorderkante des festen Glasdachs mit Isopropylalkohol sauber. Lassen Sie die Oberfläche trocknen, bevor Sie mit dem nächsten Schritt beginnen.
  3. Wischen Sie die Urethanmulde am Fahrzeug mit Isopropylalkohol sauber. Lassen Sie die Oberfläche trocknen, bevor Sie mit dem nächsten Schritt beginnen.
  4. Tragen Sie in der Urethanmulde und in allen Karosseriebereichen, die beim Ausbau des festen Glasdachs beschädigt wurden, eine Urethan-Grundierung auf.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lassen Sie die Grundierung mindestens 1 Minute trocknen.
  5. Entfernen Sie das Abdeckband vom Fahrzeug.
  6. Tragen Sie Urethan auf die Karosserie entlang der Urethanmulde auf.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass der Urethanwulst einen dreieckigen Querschnitt mit einer Breite von ca. 12,5 mm und einer Höhe von ca. 20 mm aufweist.
  7. Montieren Sie das neue feste Glasdach mit der Unterstützung eines Helfers am Fahrzeug, aber drücken Sie es noch nicht an.
  8. Richten Sie den Bezugspunkt hinten am Glas an der Karosserie aus.
  9. Drücken Sie das neue feste Glasdach unter Beachtung der beim Ausbau notierten Spaltmaße an die Karosserie.
  10. Vergewissern Sie sich, dass die Abstände zu Windschutzscheibe, Karosserieseiten und Heckscheibe innerhalb der Spaltmaße liegen, und passen Sie die Lage ggf. an.
  11. Entfernen Sie die Saugnäpfe vom neuen festen Glasdach.
  12. Befestigen Sie das feste Glasdach vorläufig mit Klebeband.
  13. Ordnen Sie die Dichtungen für Windschutzscheibe und Heckscheibe ggf. neu an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schmieren Sie die Dichtungen bei Bedarf mit einem Glasreiniger.
  14. Wenn das Fahrzeug vor ca. dem 5. April 2019 gebaut wurde: Die „roofGlassType“-Konfiguration muss eventuell aktualisiert werden. Weitere Informationen finden Sie in Toolbox-Artikel 141800.
  15. Entfernen Sie das Klebeband, sobald das Urethan ausgehärtet ist.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Fahren Sie das Fahrzeug nicht, bis die vom Klebstoffhersteller empfohlene minimale Wegfahrzeug verstrichen ist. Dow Betaseal Express hat eine Wegfahrzeit von mindestens 1 Stunde bei einer Temperatur von 0 °F (–18 °C) oder wärmer. Falls erforderlich, lassen Sie das Klebeband an Ort und Stelle, damit es weiterhin die Scheibe auf das Fahrzeug drückt, und bitten Sie den Kunden, es erst nach 24 Stunden zu entfernen. Fordern Sie außerdem dem Kunden auf, hohe Geschwindigkeiten und das Befahren von Fahrbahnschwellen zu vermeiden.
