Hauptzylinder und Behälter (Ausbauen und Ersetzen)

Korrekturcode 33201012 1.44 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 1079041-00-A Flare nut crowfoot set

Ausbauen

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG

    Bremsflüssigkeit löst Lack auf. Halten Sie saubere Handtücher und reichlich Wasser bereit, um verschüttete Bremsflüssigkeit von lackierten Flächen zu entfernen.

    Informational PurposesAn informational icon, calling your attention
    Anmerkung

    Entsorgen Sie gebrauchte Bremsflüssigkeit gemäß den örtlichen Umweltschutzvorschriften.

  2. Heben Sie das Fahrzeug an, und stützen Sie es ab. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  3. Entfernen Sie alle 4 Räder. Siehe Radbaugruppe (Aus- und Einbauen).
  4. Entfernen Sie das untere Sitzpolster der 2. Sitzreihe. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  5. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  6. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  7. Entfernen Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  8. Bauen Sie den Deckel des Haubenschlosses aus. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  9. Entfernen Sie den Teppich des Staufachs im Frontstauraum. Siehe Teppich – Staufach unter der Haube (Aus- und Einbau).
  10. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  11. Bauen Sie die Wischerarme aus. Siehe Wischerarme (Ausbauen und Ersetzen).
  12. Bauen Sie die LH und die RH Stoßdämpferabdeckung aus. Siehe Abdeckung – Stoßdämpferbrücke – LH (Ausbauen und Ersetzen).
  13. Entfernen Sie das Windlaufgitter. Siehe Windlaufgitter (Ausbauen und Ersetzen).
  14. Trennen Sie den elektrischen Steckverbinder vom Bremsflüssigkeitsbehälter.
  15. Legen Sie saugfähige Tücher unter den Bremsflüssigkeitsbehälter.
  16. Reinigen Sie den Bereich um den Bremsflüssigkeitsbehälter herum, und nehmen Sie den Deckel vom Bremsflüssigkeitsbehälter ab.
  17. Entfernen Sie die Bremsflüssigkeit mithilfe einer Spritze aus dem Behälter.
  18. Setzen Sie den Deckel des Bremsflüssigkeitsbehälters auf.
  19. Lösen Sie die Muttern, mit denen die Bremsleitungen am Bremskraftverstärker befestigt sind, und schieben Sie die Muttern auf den Bremsleitungen zurück.
  20. Entfernen Sie die Muttern, mit denen der Hauptbremszylinder am Bremskraftverstärker befestigt ist.
  21. Entfernen Sie die Baugruppe aus Hauptbremszylinder und Behälter aus dem Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass der O-Ring des Hauptbremszylinders ebenfalls entfernt wird.

Montieren

  1. Setzen Sie die Baugruppe aus Hauptbremszylinder und Behälter in das Fahrzeug ein.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Halten Sie den elektromechanischen Bremskraftverstärker nur am Hauptgehäuse. Verwenden Sie weder die Druckstange noch den Ausgleichsbehälter oder die Steckverbinder zum Anheben oder Manipulieren des elektromechanischen Bremskraftverstärkers.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Wenn Sie den Hauptbremszylinder am Bremskraftverstärker ansetzen, stellen Sie sicher, dass die Stange des Bremskraftverstärkers in den Hauptbremszylinder reicht.

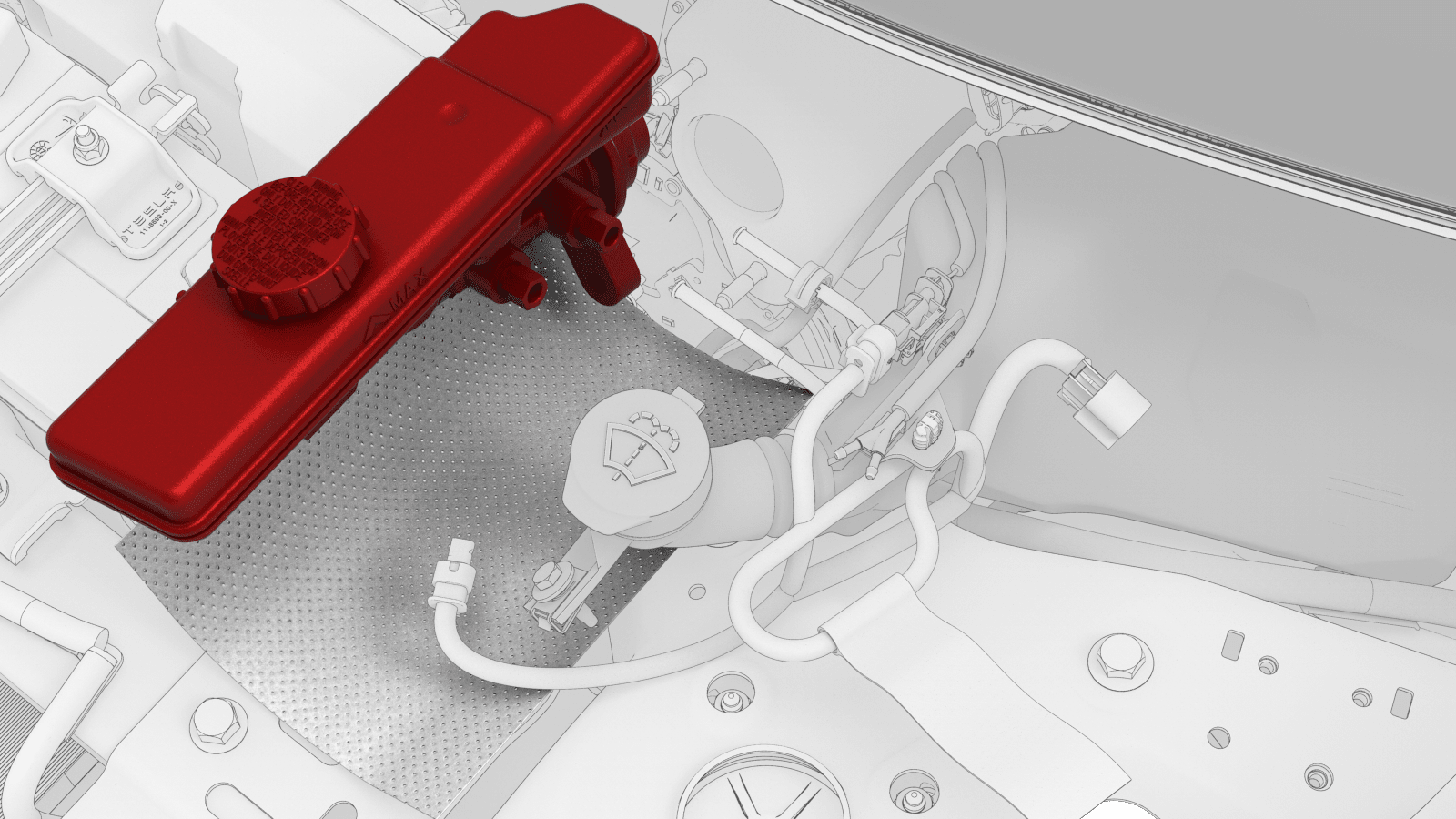

    Abbildung 1. Behälter und Hauptbremszylinder in das Fahrzeug einsetzen
    Abbildung 2. Stange des Bremskraftverstärkers am Anschluss des Hauptbremszylinders ausrichten
  2. Montieren Sie die Muttern, mit denen der Hauptbremszylinder am Bremskraftverstärker befestigt wird.
    20 Nm (14.7 lbs-ft)
  3. Entfernen Sie die Bremsleitungsstopfen vom Hauptbremszylinder.
  4. Montieren Sie die Muttern, mit denen die Bremsleitungen am Hauptbremszylinder befestigt werden.
    16 Nm (11.8 lbs-ft)
  5. Entfernen Sie die saugfähigen Tücher unter dem Bremsflüssigkeitsbehälter.
  6. Schließen Sie den elektrischen Steckverbinder am Bremsflüssigkeitsbehälter an.
  7. Bauen Sie das Windlaufgitter ein. Siehe Windlaufgitter (Ausbauen und Ersetzen).
  8. Montieren Sie die Abdeckungen der linken und der rechten Stoßdämpferbrücke. Siehe Abdeckung – Stoßdämpferbrücke – LH (Ausbauen und Ersetzen).
  9. Bauen Sie die Wischerarme ein. Siehe Wischerarme (Ausbauen und Ersetzen).
  10. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  11. Montieren Sie den Teppich des Staufachs im Frontstauraum. Siehe Teppich – Staufach unter der Haube (Aus- und Einbau).
  12. Bauen Sie den Deckel des Haubenschlosses ein. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  13. Montieren Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  14. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  15. Entlüften Sie das Bremssystem. Siehe Bremsflüssigkeit entlüften/spülen.
  16. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  17. Bringen Sie das untere Sitzpolster der 2. Sitzreihe an. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  18. Montieren Sie alle 4 Räder. Siehe Radbaugruppe (Aus- und Einbauen).
  19. Führen Sie eine Probefahrt durch.
