Kühlmittelpumpe - Antrieb (Ausbauen und Ersetzen)

Korrekturcode 18308102 0.90 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 06.08.2024: Anweisung zum Schmieren von O-Ringen dahingehend geändert, Silikonschmiermittel statt Silaramic-Schmierfett zu verwenden.

Ausbauen

  1. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  2. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  3. Bauen Sie das vordere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  4. Stellen Sie einen Kühlmittelauffangbehälter unter dem Kühlsystemgehäuse auf.
  5. Wenn das Fahrzeug mit zwei Motoren ausgestattet ist, führen Sie die folgenden Schritte aus. Fahren Sie andernfalls mit Schritt 6 fort.
    1. Platzieren Sie einen zusammenlegbaren Trichter unter dem Wärmetauscher der vorderen Antriebseinheit.
      Informational PurposesAn informational icon, calling your attention
      Anmerkung
      Vergewissern Sie sich, dass der zusammenlegbare Trichter den 12-V-Steckverbinder der vorderen Antriebseinheit und die Zahnstange der Lenkung abdeckt und die Flüssigkeit aus dem Kühlmittelauslass des Wärmetauschers aufnimmt.
    2. Lösen Sie den Clip, trennen Sie den Schlauch zwischen dem Wärmetauscher der vorderen Antriebseinheit und dem Kühlsystemgehäuse vom Kühlmittelauslass des Wärmetauschers, und lassen Sie das Kühlmittel in den Auffangbehälter laufen.
    3. Setzen Sie Stopfen in den Schlauch zwischen dem Wärmetauscher der vorderen Antriebseinheit und dem Kühlsystemgehäuse sowie in den Kühlmittelauslass des Wärmetauschers.
  6. Lösen Sie den Clip, mit dem der Kabelstrang an der Saug-/Flüssigkeitsleitung befestigt ist.
  7. Trennen Sie den Kabelstrang vom Steckverbinder der Kühlmittelpumpe für den Antriebsstrang.

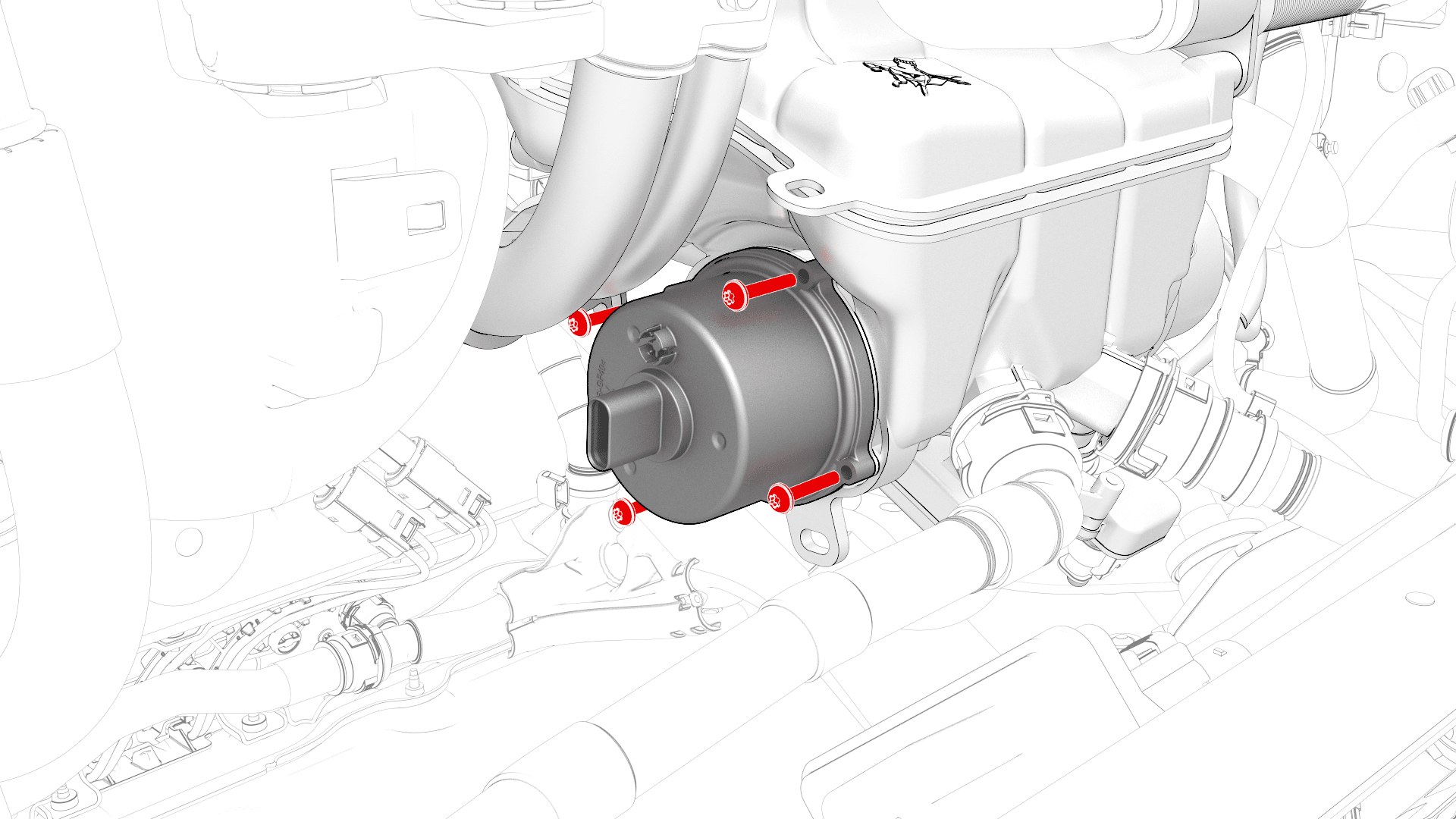

  8. Entfernen und entsorgen Sie die Schrauben, mit denen die Antriebskühlmittelpumpe am Kühlsystemgehäuse befestigt ist, und entfernen Sie dann die Pumpe vom Kühlsystemgehäuse.

Montieren

  2. Entfernen und entsorgen Sie alle O-Ringe und Rückstände im Kühlsystemgehäuse, wo die Kühlmittelpumpe installiert wird.
  3. Stellen Sie sicher, dass neue O-Ringe an der neuen Kühlmittelpumpe angebracht werden.
  4. Schmieren Sie die O-Ringe mit Silikon-Schmierstoff.
  5. Setzen Sie den Auslass der Kühlmittelpumpe in die Position nach oben, und setzen Sie dann die Kühlmittelpumpe in das Kühlsystemgehäuse ein.
  6. Stellen Sie sicher, dass die Kühlmittelpumpe vollständig in das Kühlsystemgehäuse eingesetzt ist.
  7. Ziehen Sie die neuen Schrauben, mit denen die Kühlmittelpumpe am Kühlsystemgehäuse befestigt wird, handfest an.
  8. Ziehen Sie die Schrauben der Kühlmittelpumpe kreuzweise fest.
    1.8 Nm (1.3 lbs-ft)
  9. Verbinden Sie den Kabelstrang mit dem Anschluss der Kühlmittelpumpe.
  10. Montieren Sie den Clip, mit dem der Kabelstrang an der Saugleitung befestigt wird.
  11. Wenn das Fahrzeug mit zwei Motoren ausgestattet ist, führen Sie die folgenden Schritte aus. Fahren Sie andernfalls mit Schritt 11 fort.
    1. Entfernen Sie die Stopfen vom Schlauch zwischen dem Wärmetauscher der vorderen Antriebseinheit und dem Kühlsystemgehäuse sowie aus dem Kühlmittelauslass des Wärmetauschers.
    2. Schließen Sie den Schlauch zwischen dem Wärmetauscher der vorderen Antriebseinheit und dem Kühlsystemgehäuse am Kühlmittelauslass des Wärmetauschers an, und montieren Sie den Clip.
    3. Entfernen Sie den zusammenlegbaren Trichter vom Wärmetauscher der vorderen Antriebseinheit.
  12. Entfernen Sie den Kühlmittelauffangbehälter unter dem Fahrzeug.
  13. Bauen Sie das vordere Windabweiserblech ein. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  14. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  15. Befüllen Sie das Kühlsystem wieder mit Kühlmittel. Siehe Kühlsystem (Vakuumbefüllung).
  16. Montieren Sie die Ansaugkanal-Baugruppe für den Fahrgastraum. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  17. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
