Lendenstütze – Rückenlehne – Fahrersitz (Ausbauen und Ersetzen)

Korrekturcode 13043002 0.42 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

30.04.2024: Video hinzugefügt, das den Aus- und Einbau der Lendenwirbelstütze am Sitz zeigt, und fehlerhafte Links berichtigt.

Ausbauen

Entfernen Sie die Rückenlehnenschale des Fahrersitzes. Siehe Schale – Rückenlehne – Fahrerseite (Ausbauen und Ersetzen).

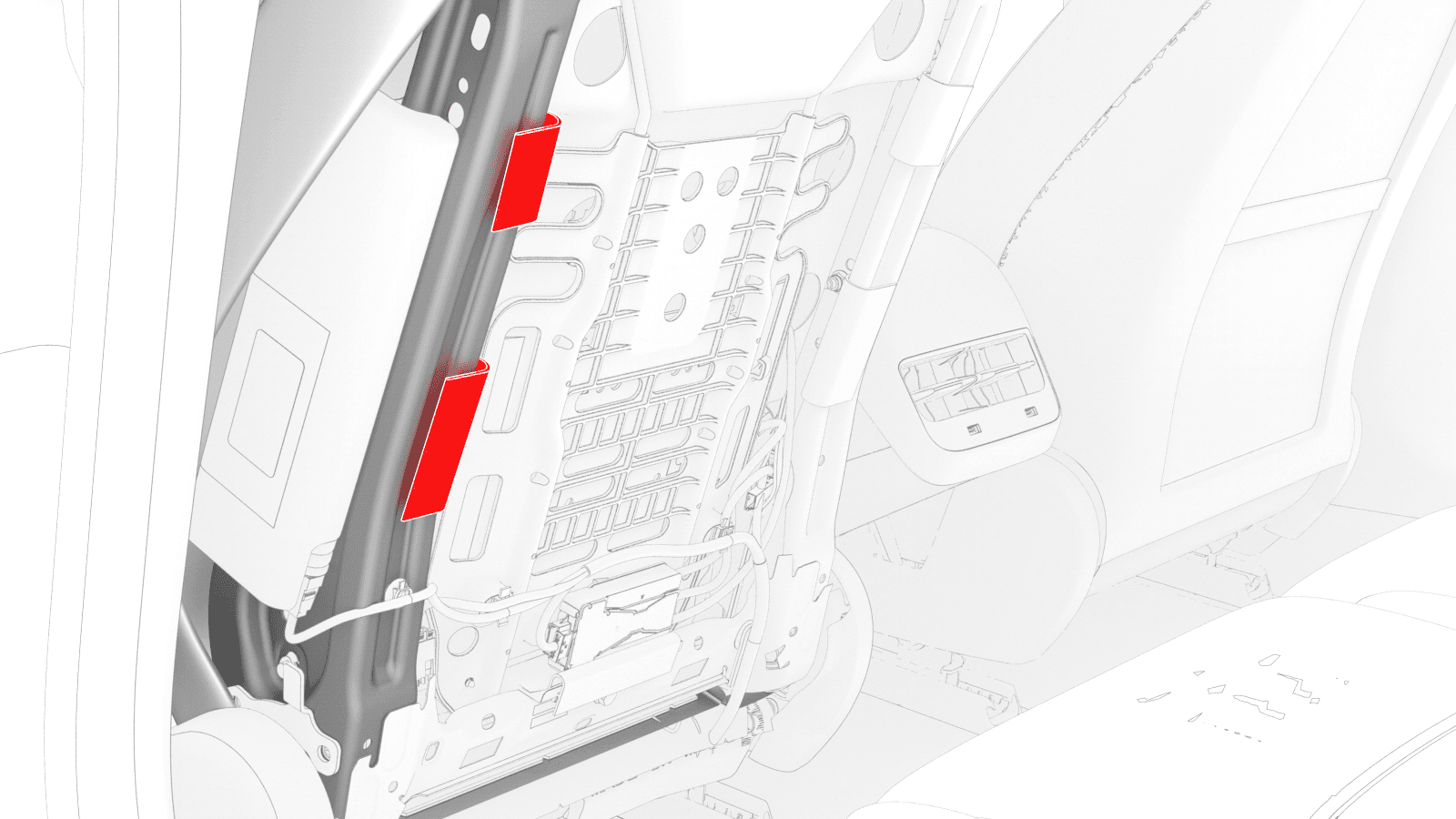

Lösen Sie die Clips, mit denen die Außenseite der Rückenlehnenabdeckung am Rückenlehnenrahmen befestigt ist.

Tipp: Drehen Sie die Clips, und lösen Sie sie dann von innen nach außen vom Rahmen.
Ziehen Sie das Sitzpolster vom Airbag weg, damit der elektrische Steckverbinder zugänglich wird. Ziehen Sie dann die beiden orangefarbenen Laschen nach unten, um den elektrischen Steckverbinder des Airbags zu lösen und zu trennen.
Trennen Sie den Kabelbaum vom Steckverbinder des Rückenlehnenmotors.
Trennen Sie den Kabelbaum vom Lendenstützen-Paket und vom Steuergerät.
Trennen Sie den Kabelbaum vom Steckverbinder der Lendenstützenpumpe.
Lösen Sie die Clips, mit denen der Kabelbaum am Sitzrahmen befestigt ist, mit einem geeigneten Werkzeug.
Lösen Sie den Clip, mit dem die Sitzverkleidung an der Lendenstützen-Baugruppe befestigt ist.
Lösen Sie die Clips, mit denen das Kissen der Lendenstützenpumpe am Sitzrahmen befestigt ist, und entfernen Sie dann das Kissen von der Rückenlehne.

Warnung
Achten Sie darauf, geeignete PSA zu tragen, um Verletzungen zu vermeiden.

Warnung
Die Videos, die in diesem Verfahren enthalten sind, sind nur als Überblick für ergänzende Zwecke gedacht. Befolgen Sie alle in der Anleitung aufgeführten Schritte, um Schäden an Bauteilen und/oder Verletzungen zu vermeiden.
Entfernen Sie die Schraube, mit der die Lendenstützen-Baugruppe am Sitzrahmen befestigt ist.
5 Nm (3.7 lbs-ft)
Schieben Sie die Lendenstützen-Baugruppe nach unten, drücken Sie dann die Unterseite der Lendenstützen-Baugruppe ein und schieben Sie gleichzeitig die Lendenstützen-Baugruppe nach oben. Drehen Sie die Unterseite der Lendenstützen-Baugruppe aus dem Rahmen heraus, und ziehen Sie die Lendenstützen-Baugruppe nach unten aus dem Rahmen heraus.
