Sicherheitsgurt – 2. Sitzreihe – Mitte (Ausbauen und Ersetzen)

Korrekturcode 20056302 0.60 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Technische Daten zum Drehmoment

Tabelle 1. Drehmomentdaten: Sicherheitsgurt – 2. Sitzreihe – Mitte (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schraube zur Befestigung der Armlehnenbaugruppe an der Rückenlehne
15 Nm (11.1 lbs-ft)
  • Torx-Steckschlüssel T45
  • 3-Zoll-Verlängerung
Wiederverwenden
Schraube zur Befestigung des Sicherheitsgurts der 2. Sitzreihe am Sitzrahmen
45 Nm (33.2 lbs-ft)
  • Steckschlüssel, 13 mm, tief
  • Steckschlüssel, 13 mm
Wiederverwenden

Ausbauen

  1. Entfernen Sie das untere Sitzpolster der 2. Sitzreihe. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  2. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  3. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  4. Entfernen Sie das LH Gurtschloss der 2. Sitzreihe. Siehe Gurtschloss – 2. Sitzreihe – LH (Ausbauen und Ersetzen).
  5. Entfernen Sie das Sitzseitenpolster vom linken Sitz in der 2. Sitzreihe. Siehe Polster - Seite - Sitz - 2. Sitzreihe - LH (Ausbauen und Ersetzen).
  6. Entfernen Sie die Halterung des Rückenlehnenscharniers in der 2. Sitzreihe LH. Siehe Halterung – Scharnier – Rückenlehne – 2. Sitzreihe – LH (Ausbauen und Ersetzen).
  7. Entfernen Sie die Schraube, mit der die Armlehnenbaugruppe an der Rückenlehne befestigt ist.
    15 Nm (11.1 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T45
    • 3-Zoll-Verlängerung
  8. Ziehen Sie die RH Seite der Armlehnenbaugruppe nach vorne, schieben Sie die Armlehnenbaugruppe zur RH Seite des Sitzes hin, und entfernen Sie dann die Armlehnenbaugruppe aus der Rückenlehne.

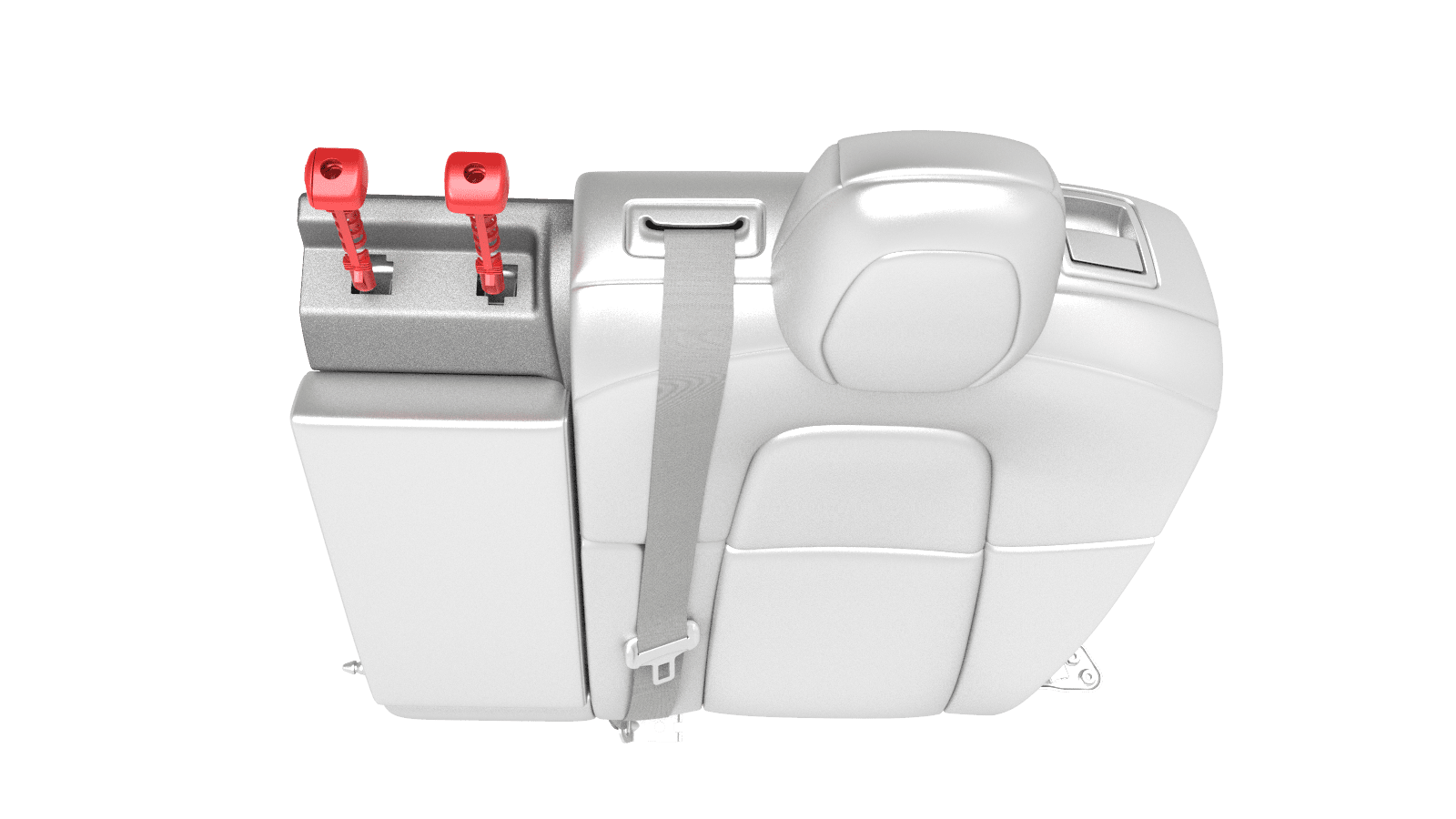

  9. Lösen Sie die mittleren RH und LH Kopfstützenclips gleichzeitig, und ziehen Sie die Kopfstütze nach oben, um sie zu entfernen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lösen Sie die den LH Clip der Kopfstütze mit einem kleinen Schraubendreher.
  10. Entfernen Sie die Kopfstützen-Clips vom Sitz.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Hebeln Sie die Führungsriegel mit einem Keilwerkzeug aus dem Sitz.
  11. Lösen Sie die 2 Clips, und entfernen Sie dann die Verkleidung dort, wo sich die Getränkehalter befinden, vom Sockel.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Drücken Sie auf die Clips, um sie vom Sitzrahmen zu lösen.
  12. Entfernen Sie den Armlehnenabschluss der 2. Sitzreihe. Siehe Abschluss – Armlehne – 2. Sitzreihe (Ausbauen und Ersetzen).
  13. Lösen Sie die 2 Clips, mit denen die Rückenlehneneinfassung der 2. Sitzreihe an der Rückenlehne befestigt ist, und entfernen Sie dann die Einfassung von der Rückenlehne.
  14. Lösen Sie die 2 Clips, mit denen die Frontblende an der Rückenlehne befestigt ist, und entfernen Sie dann die Frontblende von der Rückenlehne.
  15. Entfernen Sie die weiche Rückenlehnenverkleidung der 2. Sitzreihe und den Schaumstoff vom Rückenlehnenrahmen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lösen Sie die weiche Rückenlehnenverkleidung von den unteren Seiten, und lösen Sie dann den Schaumstoff vom Rückenlehnenrahmen.
  16. Lösen Sie die 2 Clips und den Druckclip, mit dem der Träger der Frontblende für die Rückenlehne der 2. Sitzreihe an der Rückenlehne befestigt ist, und entfernen Sie den Träger der Frontblende von der Rückenlehne.
  17. Lösen Sie die 2 Clips, mit denen die Verkleidungsschraubenabdeckung am Rückenlehnenrahmen befestigt ist, und entfernen Sie die Abdeckung von der Rückenlehne.
  18. Entfernen und entsorgen Sie die Schraube, mit der der mittlere Sicherheitsgurt der 2. Sitzreihe am Rückenlehnenrahmen befestigt ist, und entfernen Sie dann den Sicherheitsgurt vom Rückenlehnenrahmen.
    45 Nm (33.2 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Steckschlüssel, 13 mm

Montieren

  1. Montieren Sie den mittleren Sicherheitsgurt der 2. Sitzreihe am Rückenlehnenrahmen, und montieren Sie eine neue Schraube zur Befestigung des Sicherheitsgurts am Rückenlehnenrahmen.
    45 Nm (33.2 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Steckschlüssel, 13 mm
  2. Bringen Sie die Verkleidungs-Schraubenabdeckung am Rückenlehnenrahmen an, und montieren Sie die 2 Clips, mit denen die Abdeckung an der Rückenlehne befestigt wird.
  3. Befestigen Sie den Träger der Frontblende für die Rückenlehne der 2. Sitzreihe an der Rückenlehne, montieren Sie die 2 Clips, und drücken Sie auf den Clip, mit dem der Träger der Frontblende an der Rückenlehne befestigt wird.
  4. Montieren Sie die weiche Rückenlehnenverkleidung der 2. Sitzreihe und den Schaumstoff am Rückenlehnenrahmen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Montieren Sie den Schaumstoff am Rückenlehnenrahmen, und bringen Sie die weiche Rückenlehnenverkleidung unten an den Seiten an.
  5. Bringen Sie die Frontblende an der Rückenlehne an, und montieren Sie die 2 Clips, mit denen die Frontblende an der Rückenlehne befestigt wird.
  6. Bringen Sie die Blende für die Rückenlehne der 2 Sitzreihe an der Rückenlehne an, und montieren Sie die 2 Clips, mit denen die Blende an der Rückenlehne befestigt wird.
  7. Montieren Sie den Armlehnenabschluss der 2. Sitzreihe. Siehe Abschluss – Armlehne – 2. Sitzreihe (Ausbauen und Ersetzen).
  8. Bringen Sie die Verkleidung dort am Sockel an, wo sich die Getränkehalter befinden, und montieren Sie die 2 Clips, mit denen die Verkleidung am Sockel befestigt wird.
  9. Montieren Sie die Kopfstützen-Clips am Sitz.
  10. Montieren Sie die RH und die LH mittlere Kopfstütze, und montieren Sie die Clips zur Befestigung der RH und der LH mittleren Kopfstütze.
  11. Montieren Sie die Armlehnenbaugruppe an der Rückenlehne der 2. Reihe, schieben Sie die Armlehnenbaugruppe zur LH Seite des Sitzes, und drücken Sie die RH Seite der Armlehnenbaugruppe nach hinten.
  12. Montieren Sie die Schraube, mit der die Armlehnenbaugruppe an der Rückenlehne befestigt wird.
    15 Nm (11.1 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T45
    • 3-Zoll-Verlängerung
  13. Montieren Sie die Halterung des Rückenlehnenscharniers in der 2. Sitzreihe LH. Siehe Halterung – Scharnier – Rückenlehne – 2. Sitzreihe – LH (Ausbauen und Ersetzen).
  14. Bauen Sie das Sitzseitenpolster am linken Sitz in der 2. Sitzreihe ein. Siehe Polster - Seite - Sitz - 2. Sitzreihe - LH (Ausbauen und Ersetzen).
  15. Dieses Video zeigt, wie das LR Gurtschloss der 2. Sitzreihe richtig auf den mittleren Sicherheitsgurtanker der 2. Sitzreihe gelegt wird.
  16. Legen Sie den Sicherheitsgurtanker der 2. Sitzreihe mit dem Gurt zur rechten Seite hin auf die LH hintere HV-Gehäuseschiene der 2. Sitzreihe.
  17. Stellen Sie sicher, dass der Gurt nicht verdreht ist und flach an der Rückenlehne der 2. Sitzreihe anliegt.
  18. Setzen Sie den Führungsstift des Gurtschlosses der 2. Sitzreihe in die Bohrung der LH inneren HV-Gehäuseschiene der 2. Sitzreihe, und drehen Sie die Halterung nach unten auf den Anker, wobei Sie den Führungsstift am Schlitz im Anker ausrichten.
  19. Montieren Sie eine neue Schraube, um die Halterung des Gurtschlosses, den Sicherheitsgurtanker und die innere HV-Gehäuseschiene an der Karosserie zu befestigen.
    40 Nm (29.5 lbs-ft)
  20. Überprüfen Sie, ob die Teile richtig übereinandergelegt sind.
    Symbol Beschreibung
    1 LH Gurtschloss der 2. Sitzreihe oben
    2 Mittlerer Sicherheitsgurtanker der 2. Sitzreihe in der Mitte
    3 LH innere HV-Gehäuseschiene unten
  21. Bringen Sie die Kunststoffhalterung an, mit der die Buchsenseite des elektrischen Steckverbinders an den Karosseriestiftschrauben befestigt wird.
  22. Verbinden Sie den Kabelbaum mit dem Steckverbinder des LH hinteren Gurtschlosses.
  23. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  24. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  25. Bringen Sie das untere Sitzpolster der 2. Sitzreihe an. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
