Bremsleitungen – 4-Rohr-Bündel – ABS zu den Rädern (Hinterradantrieb) (Ausbauen und Ersetzen)

Korrekturcode 33033902 2.58 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 29.06.2023: „Hinterradantrieb“ zum Titel des Verfahrens hinzugefügt, da ein relevanter Unterschied zum Verfahren für DM-Varianten besteht.
  • 1079041-00-A Flare nut crowfoot set

Ausbauen

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG

    Bremsflüssigkeit löst Lack auf. Halten Sie saubere Handtücher und reichlich Wasser bereit, um verschüttete Bremsflüssigkeit von lackierten Flächen zu entfernen.

    Informational PurposesAn informational icon, calling your attention
    Anmerkung

    Entsorgen Sie gebrauchte Bremsflüssigkeit gemäß den örtlichen Umweltschutzvorschriften.

  2. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  3. Entfernen Sie die LH und die RH vordere Radhausverkleidung. Siehe Radhausverkleidung – Vorne – LH (Ausbauen und Ersetzen).
  4. Entfernen Sie die vordere Rutschplatte der HV-Batterie. Siehe Rutschplatte – HV-Batterie – Vorn (Ausbauen und Ersetzen).
  5. Lösen Sie die Clips, mit denen der Kabelbaum am LH Rahmenträger befestigt ist.
  6. Entfernen Sie die 12-V-Zusatzbatterie. Siehe 12-V-/LV-Batterie (Ausbauen und Ersetzen).
  7. Trennen Sie den elektrischen Kabelstrang vom Steckverbinder der ABS-Einheit.
  8. Lösen Sie die 5 Clips, mit denen der LH vordere Kabelbaum am LH vorderen Rahmenträger befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Je nach Herstellungsdatum hat das Fahrzeug möglicherweise nur 3 Clips.
  9. Entfernen und entsorgen Sie die 4 Schrauben, mit denen die Massebänder des LH vorderen Kabelbaums am LH Federbeindom befestigt sind, und schieben Sie dann den Kabelbaum beiseite.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Je nach Herstellungsdatum hat das Fahrzeug möglicherweise nur 3 Schrauben.
  10. Platzieren Sie den Ölauffangbehälter unter der ABS-Einheit.
  11. Entfernen Sie die Überwurfmuttern der Bremsleitung von der ABS-Einheit, und lassen Sie die Flüssigkeit ablaufen.
  12. Lösen Sie die Clips, mit denen die Bremsleitungen an der vorderen Karosserie befestigt sind.
  13. Lösen Sie die Clips, mit denen der „Thermal Beam“-Schlauch an der Karosserie befestigt ist.
  14. Platzieren Sie den Ölauffangbehälter unter dem vorderen Leitungsanschlussblock.
  15. Entfernen Sie die Überwurfmuttern der Bremsleitung vom Anschlussblock, und lassen Sie die Flüssigkeit ablaufen.
  16. Entfernen Sie die Mutter, mit der der vordere Anschlussblock an der Karosserie befestigt ist.
  17. Entfernen Sie den Anschlussblock und die Leitungen aus dem Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie die Leitungen nach vorne, dann zur LH Seite und schließlich durch den LH Radkasten heraus.
  18. Platzieren Sie den Ölauffangbehälter unter dem Bremsschlauch vorne LH.
  19. Entfernen Sie die Überwurfmutter der Bremsleitung an der Halterung für den Druckstufenschlauch vom Bremsschlauch, und lassen Sie die Flüssigkeit ablaufen.
  20. Entfernen Sie die Bremsleitung aus dem Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie die Leitung nach vorne, dann zur LH Seite und schließlich durch den LH Radkasten heraus.
  21. Platzieren Sie den Ölauffangbehälter unter dem Bremsschlauch vorne RH.
  22. Entfernen Sie die Überwurfmutter der Bremsleitung an der Halterung für den Druckstufenschlauch vom Bremsschlauch, und lassen Sie die Flüssigkeit ablaufen.
  23. Entfernen Sie die Bremsleitung aus dem Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie die Leitung nach vorne, dann zur RH Seite und schließlich durch den Hilfsrahmen heraus.

Montieren

  1. Entfernen Sie den Ölauffangbehälter.
  2. Trennen Sie die LH und die RH Vorderradbremsleitung vom neuen Bündel.
  3. Montieren Sie die RH Vorderradbremsleitung im Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie die RH Vorderradbremsleitung durch den Hilfsrahmen von der RH Seite herein, dann zur LH Seite, und dann nach hinten.
  4. Setzen Sie die Bremsleitung an der Halterung für den Druckstufenschlauch in den Bremsschlauch ein, und verwenden Sie eine Krähenfußverlängerung, um die Überwurfmutter der Bremsleitung am Bremsschlauch zu montieren.
    23 Nm (17.0 lbs-ft)
  5. Montieren Sie die LH Vorderradbremsleitung im Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie die LH Vorderradbremsleitung durch das LH Radhaus herein, dann zur RH Seite, und dann nach hinten.
  6. Setzen Sie die Bremsleitung an der Halterung für den Druckstufenschlauch in den Bremsschlauch ein, und verwenden Sie eine Krähenfußverlängerung, um die Überwurfmutter der Bremsleitung am Bremsschlauch zu montieren.
    23 Nm (17.0 lbs-ft)
  7. Bauen Sie den vorderen Anschlussblock und die Leitungen im Fahrzeug ein.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bewegen Sie die Leitungen durch das LH Radhaus herein, dann zur RH Seite, und dann nach hinten.

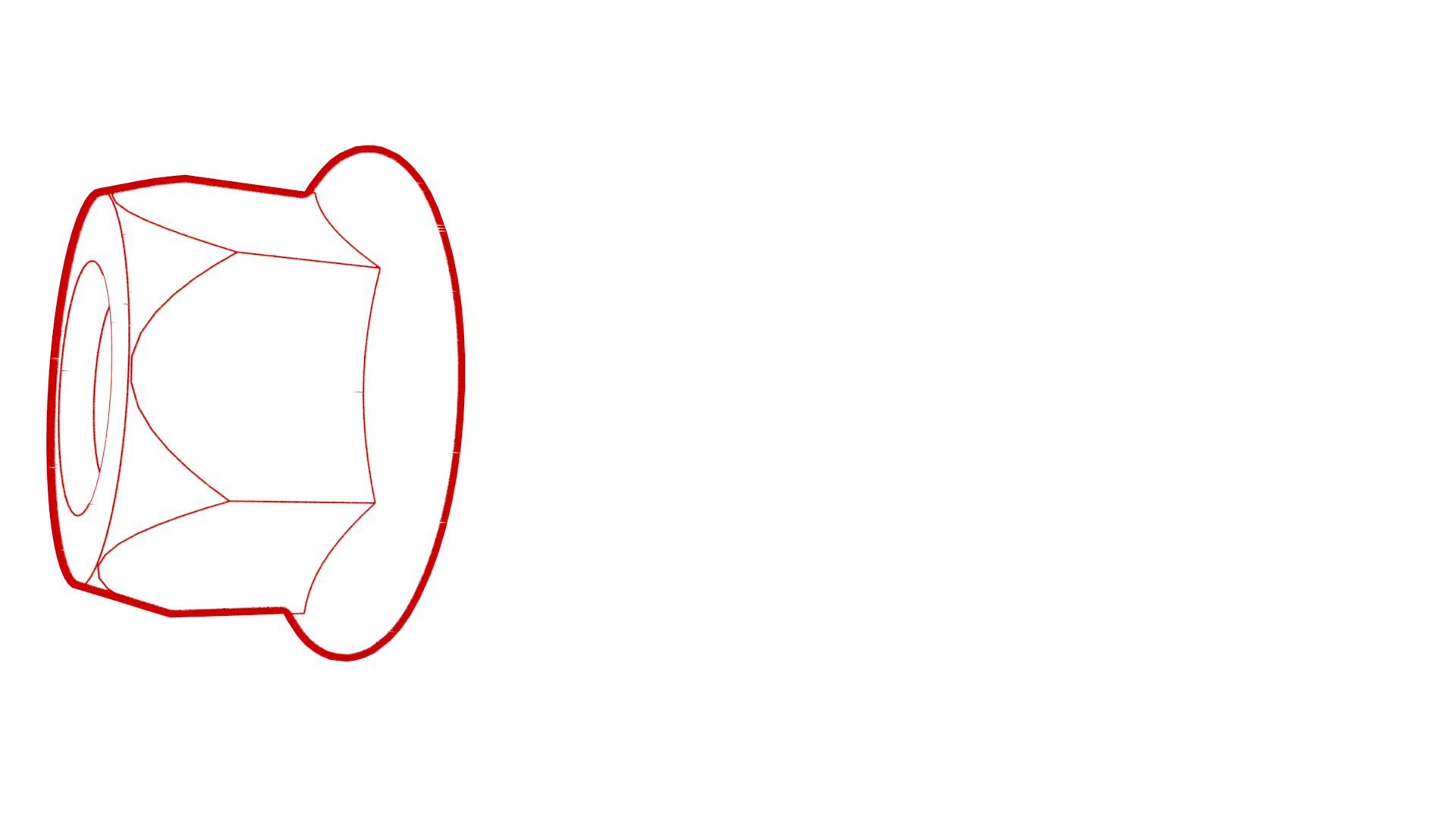

  8. Montieren Sie den vorderen Anschlussblock an der Karosserie an, und befestigen Sie dann die Mutter, mit der der Anschlussblock an der Karosserie befestigt wird.
    7 Nm (5.2 lbs-ft)
  9. Setzen Sie die LH Schwellerbremsleitungen in den vorderen Anschlussblock ein, und verwenden Sie eine Krähenfußverlängerung, um die Überwurfmuttern der Bremsleitung am Anschlussblock zu montieren.
    23 Nm (17.0 lbs-ft)
  10. Befestigen Sie die Clips, mit denen der „Thermal Beam“-Schlauch an der Karosserie befestigt wird.
  11. Befestigen Sie die Clips, mit denen die Bremsleitungen an der vorderen Karosserie befestigt werden.
  12. Setzen Sie die Bremsleitungen in die ABS-Einheit ein, und verwenden Sie eine Krähenfußverlängerung, um die Überwurfmuttern der Bremsleitung an der ABS-Einheit zu montieren.
    16 Nm (11.8 lbs-ft)
  13. Bewegen Sie den LH vorderen Kabelbaum zurück an den LH vorderen Federbeindom, und drehen Sie dann die 5 neuen Schrauben ein, mit denen die Massebänder des Kabelbaums am Federbeindom befestigt werden.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Je nach Herstellungsdatum hat das Fahrzeug möglicherweise nur 4 Schrauben.
  14. Befestigen Sie die 5 Clips, mit denen der LH vordere Kabelbaum am LH vorderen Rahmenträger befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Je nach Herstellungsdatum hat das Fahrzeug möglicherweise nur 3 Clips.
  15. Verbinden Sie den elektrischen Kabelstrang mit dem Steckverbinder der ABS-Einheit.
  16. Montieren Sie die 12-V-Zusatzbatterie. Siehe 12-V-/LV-Batterie (Ausbauen und Ersetzen).
  17. Befestigen Sie die Clips, mit denen der Kabelbaum am LH Rahmenträger befestigt wird.
  18. Montieren Sie die vordere Rutschplatte der HV-Batterie. Siehe Rutschplatte – HV-Batterie – Vorn (Ausbauen und Ersetzen).
  19. Montieren Sie die LH und die RH vordere Radhausverkleidung. Siehe Radhausverkleidung – Vorne – LH (Ausbauen und Ersetzen).
  20. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  21. Entlüften Sie das Bremssystem. Siehe Bremsflüssigkeit entlüften/spülen.
