Steuergerät – Karosseriesteuergerät – RH (RHD) (ohne Wärmepumpe) (Ausbauen und Ersetzen)

Korrekturcode 17152252 0.84 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Ausbauen

  1. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  2. Entfernen Sie den rechten Fußraumkanal. Siehe Kanal – Fußraum – RH (RHD) (Ausbauen und Ersetzen).
  3. Entfernen Sie die rechte mittlere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Mitte – LH (Ausbauen und Ersetzen).
  4. Entfernen Sie die rechte untere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Unten – LH (Ausbauen und Ersetzen).
  5. Lösen Sie die Clips, mit denen der RH vordere Teppich im RH Fußraum befestigt ist.
  6. Klappen Sie den RH vorderen Teppich nach hinten.
  7. Trennen Sie die Steckverbinder vom RH Karosseriesteuergerät.
  8. Lösen Sie die Verriegelung, und trennen Sie dann den Steckverbinder der RH Vordertür vom RH Karosseriesteuergerät.
  9. Lösen Sie die Steckverbinderverriegelung, und trennen Sie dann den Steckverbinder des Fahrersitzes vom RH Karosseriesteuergerät.
  10. Trennen Sie das Koaxialkabel des Instrumententafel-Kabelbaums vom RH Karosseriesteuergerät.
  11. Trennen Sie den elektrischen Steckverbinder der Klimaanlage vom RH Karosseriesteuergerät.
  12. Trennen Sie den vorderen Kabelbaum-Steckverbinder vom RH Karosseriesteuergerät.

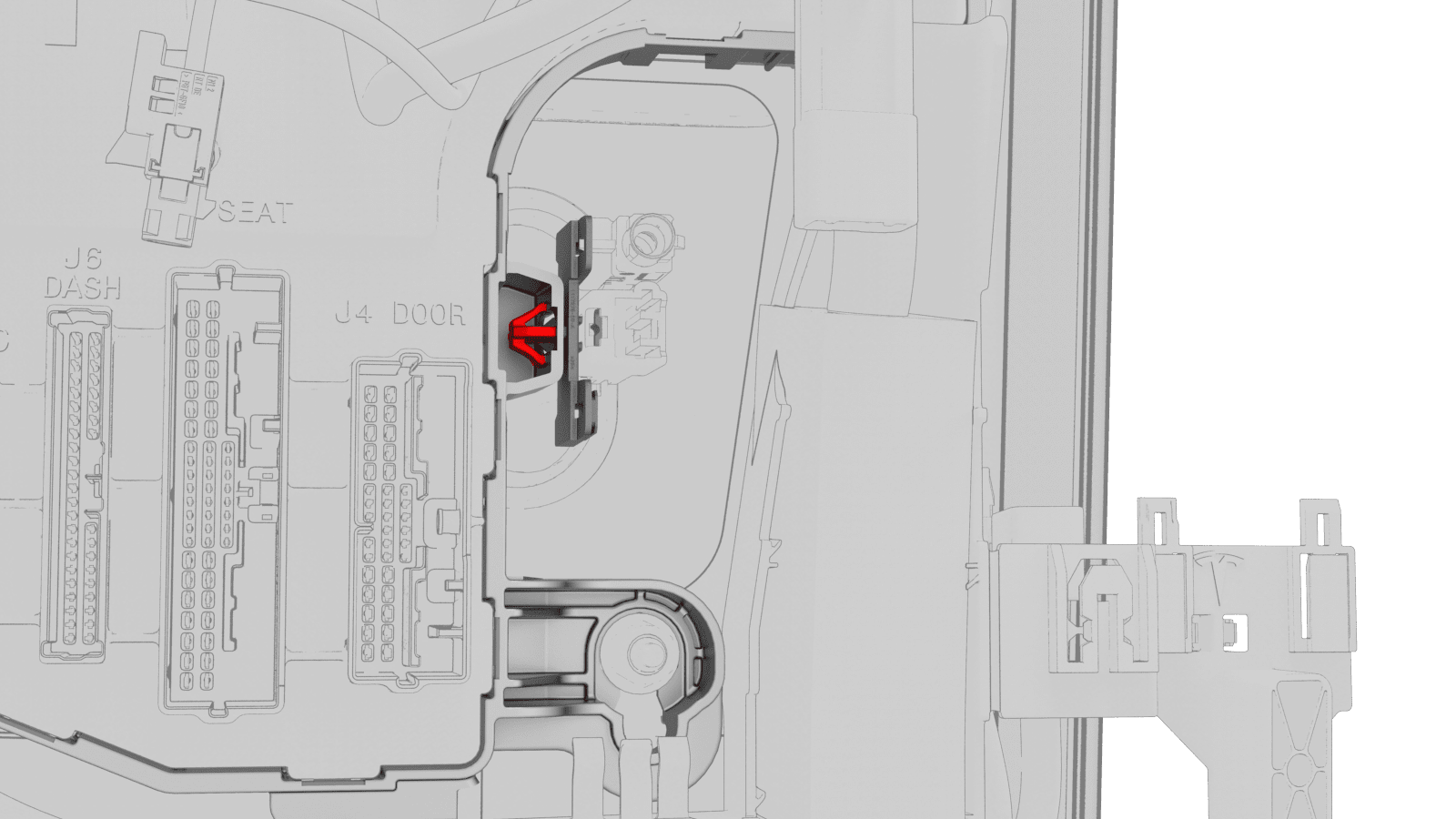

  13. Lösen Sie den Clip, mit dem der Inline-Steckverbinder am RH Karosseriesteuergerät befestigt ist, und trennen Sie dann den Steckverbinder.
  14. Entfernen und entsorgen Sie die Mutter, mit der das 12-V-Kabel am LH Karosseriesteuergerät befestigt ist.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Zwölfkantsteckschlüssel, 10 mm, tief
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 4-Zoll-Verlängerung
  15. Entfernen Sie das Pluskabel des GS-Wandlers vom RH Karosseriesteuergerät.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Zwölfkantsteckschlüssel, 10 mm, tief
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 2-Zoll-Verlängerung
  16. Schließen Sie den Karosseriesteckverbinder 2 am LH Karosseriesteuergerät an.
  17. Schließen Sie den Karosseriesteckverbinder 1 am LH Karosseriesteuergerät an.
  18. Schließen Sie den Karosseriesteckverbinder 3 am LH Karosseriesteuergerät an.
  19. Trennen Sie die 3 Inline-Steckverbinder im Bereich der RH unteren A-Säule.
  20. Lösen Sie den Clip, mit dem der Kabelbaum im Bereich der RH unteren A-Säule befestigt ist.
  21. Lösen Sie die Clips, mit denen der RH Karosseriekabelbaum am RH Karosseriesteuergerät befestigt ist.
  22. Schieben Sie den RH Karosseriekabelbaum weg vom RH Karosseriesteuergerät.
  23. Lösen Sie den Clip, mit dem der Kabelbaum am RH Karosseriesteuergerät befestigt ist.
  24. Entfernen und entsorgen Sie die Mutter, mit der das RH Karosseriesteuergerät an der Karosserie befestigt ist.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 2-Zoll-Verlängerung
  25. Schieben Sie das RH Karosseriesteuergerät nach oben, um den W-Clip zu lösen, bewegen Sie dann das RH Karosseriesteuergerät aus dem Bereich unter der Instrumententafel heraus, und entfernen Sie anschließend das RH Karosseriesteuergerät aus dem Fahrzeug.
  26. Wenn das RH Karosseriesteuergerät mit einer Verkleidung versehen ist, lösen Sie die Clips, mit denen die Verkleidung am Steuergerät befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das neue Karosseriesteuergerät sollte mit einer Verkleidung versehen werden, auch wenn beim Ausbau keine vorhanden war.

Montieren

  1. Bringen Sie die Verkleidung am Fahrzeug in Position.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Das Karosseriesteuergerät sollte mit einer Verkleidung versehen werden, auch wenn beim Ausbau keine vorhanden war.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Positionieren Sie die Verkleidung vertikal, bewegen Sie sie nach oben über den Computer, und drehen Sie den unteren Rand, sodass die Verkleidung horizontal sitzt.
  2. Bringen Sie das RH Karosseriesteuergerät unter dem Instrumententafelträger in Position, und montieren Sie dann die 2 Clips, mit denen die Verkleidung am Steuergerät befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass beide Clips vollständig eingesetzt sind.
  3. Richten Sie den W-Clip am Karosserieausschnitt aus, und schieben Sie ihn nach unten, um das RH Karosseriesteuergerät an der Karosserie zu befestigen.
  4. Montieren Sie die neue Mutter, mit der das RH Karosseriesteuergerät am Fahrzeug befestigt wird.
    Tipp:
    • Steckschlüssel, 10 mm
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 2-Zoll-Verlängerung
  5. Montieren Sie den Clip, mit dem der Kabelbaum am RH Karosseriesteuergerät befestigt wird.
  6. Bewegen Sie den RH Karosseriekabelbaum zur rechten Seite des RH Karosseriesteuergeräts, und montieren Sie dann die 4 Kabelbaumclips am RH Karosseriesteuergerät.
  7. Schließen Sie den Karosseriesteckverbinder 3 an das RH Karosseriesteuergerät an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Verriegelung des Karosseriesteckverbinders 3 komplett eingerastet ist.
  8. Schließen Sie den Karosseriesteckverbinder 1 an das RH Karosseriesteuergerät an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Verriegelung des Karosseriesteckverbinders 1 komplett eingerastet ist.
  9. Schließen Sie den Karosseriesteckverbinder 2 an das RH Karosseriesteuergerät an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Verriegelung des Karosseriesteckverbinders 2 komplett eingerastet ist.
  10. Montieren Sie die 2 Kabelbaumclips am unteren Instrumententafelträger.
  11. Montieren Sie die Pluskabel des GS-Wandlers am RH Karosseriesteuergerät.
    8.5 Nm (6.3 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Zwölfkantsteckschlüssel, 10 mm, tief
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 2-Zoll-Verlängerung
  12. Montieren Sie eine neue Mutter zur Befestigung des 12-V-Kabels am RH Karosseriesteuergerät.
    8.5 Nm (6.3 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Zwölfkantsteckschlüssel, 10 mm, tief
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 4-Zoll-Verlängerung
  13. Schließen Sie den Inline-Steckverbinder an, und befestigen Sie ihn dann am RH Karosseriesteuergerät.
  14. Schließen Sie den vorderen Kabelbaum-Steckverbinder am RH Karosseriesteuergerät an.
  15. Schließen Sie den Steckverbinder der Klimaanlage am RH Karosseriesteuergerät an.
  16. Schließen Sie den Steckverbinder der Instrumententafel am RH Karosseriesteuergerät an.
  17. Schließen Sie das Koaxialkabel des Instrumententafel-Kabelbaums am RH Karosseriesteuergerät an.
  18. Schließen Sie den elektrischen Steckverbinder des Fahrersitzes am RH Karosseriesteuergerät an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Verriegelung des elektrischen Steckverbinders des Fahrersitzes komplett eingerastet ist.
  19. Schließen Sie den Steckverbinder der RH Vordertür am RH Karosseriesteuergerät an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Steckverbinderverriegelung der RH Vordertür komplett eingerastet ist.
  20. Schließen Sie die Kabelsteckverbinder der RH Vordertür am RH Karosseriesteuergerät an.
  21. Montieren Sie die Muttern, mit denen die RH Teppichaufnahmehalterung am Fahrzeug befestigt wird.
    2.5 Nm (1.8 lbs-ft)
  22. Klappen Sie den RH vorderen Teppich wieder in seine Ausgangsposition zurück.
  23. Montieren Sie die rechte untere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Unten – LH (Ausbauen und Ersetzen).
  24. Montieren Sie die rechte mittlere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Mitte – LH (Ausbauen und Ersetzen).
  25. Montieren Sie den rechten Fußraumkanal. Siehe Kanal – Fußraum – RH (RHD) (Ausbauen und Ersetzen).
  26. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  27. Installieren Sie die Fahrzeug-Firmware neu. Siehe Neuinstallation der Software – Touchscreen.
  28. Klicken Sie in Toolbox auf Actions, geben Sie „PROC_VCRIGHT“ in das Suchfeld ein, klicken Sie auf die Play-Schaltfläche neben , und wählen Sie dann Run.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Führen Sie diesen Schritt bei geschlossenen Türen durch. Die Fenster und Sitze bewegen sich während dieses Vorgangs.
  29. Trennen Sie den Laptop vom Fahrzeug.
