Betätiger – Verriegelung – Haube (Einzelbetätigersystem) (Ausbauen und Ersetzen)

Korrekturcode 11350402 0.18 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Ausbauen

Informational PurposesAn informational icon, calling your attention
Anmerkung
Wenn das Haubenschloss nicht elektronisch öffnet, verwenden Sie das unten angegebene Handwerkzeug für den vorderen Kofferraum, um die Haube zu öffnen.
  • 1130534-00-A, TOOL, FRUNK RELEASE, MANUAL
  1. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  2. Entfernen Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  3. Bauen Sie den Deckel des Haubenschlosses aus. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  4. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  5. Lösen Sie den Seilzug des Haubenschlossstellglieds vom Haubenschloss.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lösen Sie den Clip, und entfernen Sie den Seilzug des Stellglieds vom Verriegelungsarm.

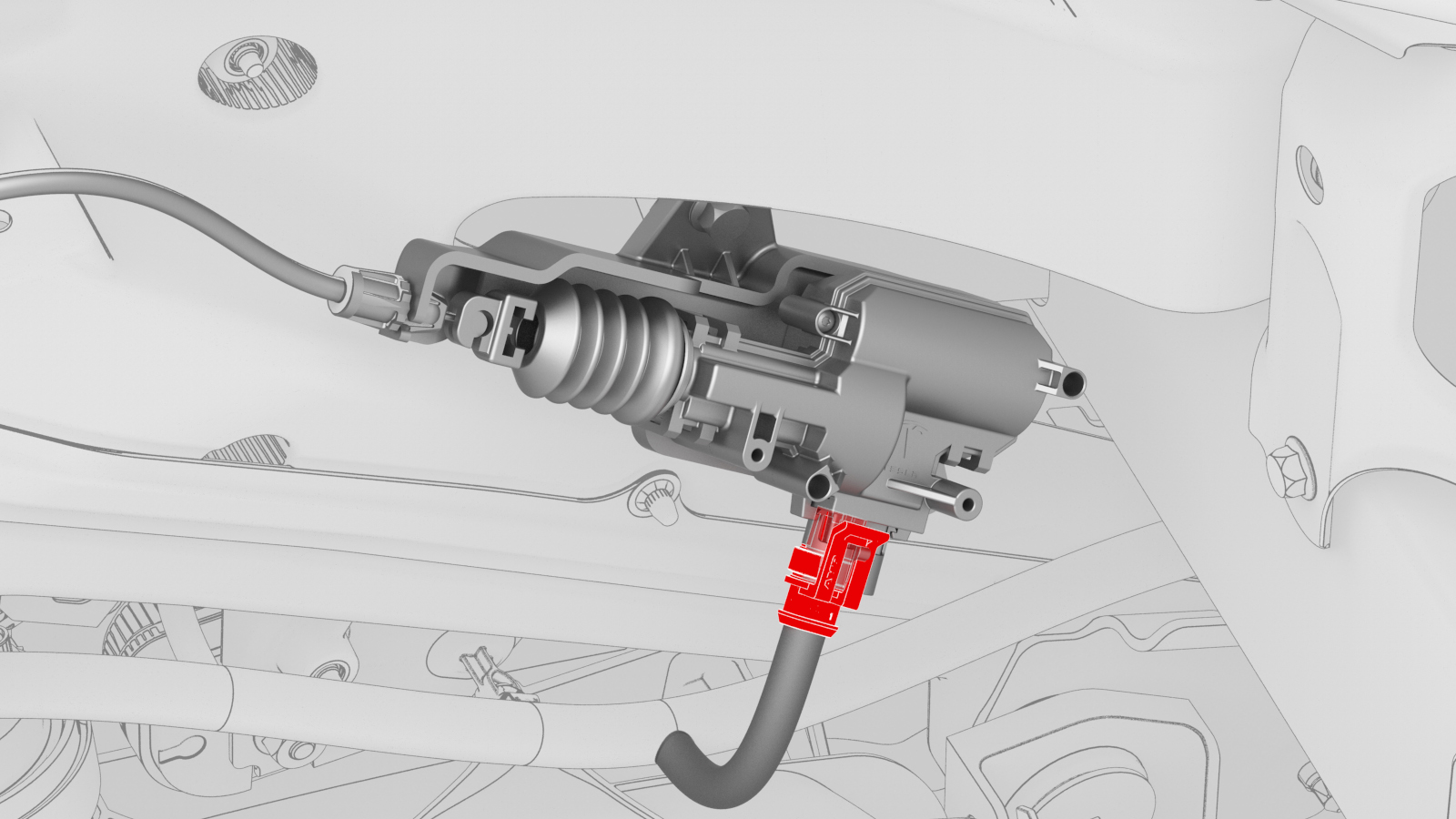

  6. Trennen Sie den elektrischen Steckverbinder vom Haubenschlossstellglied.
  7. Entfernen Sie die Schrauben, mit denen das Haubenschlossstellglied am Frontträger befestigt ist, und entfernen Sie das Stellglied aus dem Fahrzeug.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 2-Zoll-Verlängerung
    • Ratschen-/Drehmomentschlüssel

Montieren

  1. Montieren Sie die Schrauben, mit denen das Haubenschlossstellglied am Frontträger befestigt wird.
    5 Nm (3.7 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 2-Zoll-Verlängerung
    • Ratschen-/Drehmomentschlüssel
  2. Schließen Sie den elektrischen Steckverbinder an das Haubenschlossstellglied an.
  3. Montieren Sie den Seilzug des Haubenschlossstellglieds am Haubenschloss.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Befestigen Sie das Ende des Seilzugs am Verriegelungsarm, und montieren Sie den Clip.
  4. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  5. Bauen Sie den Deckel des Haubenschlosses ein. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  6. Montieren Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  7. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
