Schlauch – Auslass – Kühler (Wärmepumpe) (Ausbauen und Ersetzen)

Korrekturcode 18302712 0.60 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Ausbauen

  1. Öffnen Sie die LH Vordertür und das LH Vordertürfenster.
  2. Heben Sie das Fahrzeug an, und stützen Sie es ab. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  3. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  4. Entfernen Sie die obere Ansaugkanal-Baugruppe für den Fahrgastraum. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  5. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  6. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  7. Bauen Sie das vordere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  8. Senken Sie das Fahrzeug vollständig ab.
  9. Platzieren Sie einen Flüssigkeits-Auffangbehälter unter der Front des Fahrzeugs.
  10. Lösen Sie den Clip, mit dem der Auslassschlauch des Kühlers an der RH Seite des Fahrzeugs befestigt ist.
  11. Lösen Sie den Federclip, trennen Sie den Kühler-Auslassschlauch vom Kühler, lassen Sie das Kühlmittel ablaufen, und verschließen Sie beide Armaturen.

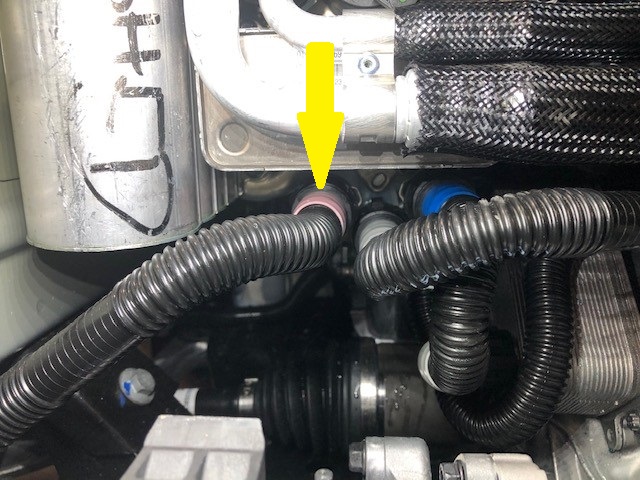

  12. Lösen Sie den Federclip, trennen Sie den Kühler-Auslassschlauch vom Supermanifold, verschließen Sie beide Armaturen, und entfernen Sie den Schlauch vom Fahrzeug.

Montieren

  1. Entfernen Sie die Schlauchstopfen, schließen Sie den Kühler-Auslassschlauch am Supermanifold an, und montieren Sie den Federclip.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Ruckeln Sie am Schlauch, um sicherzustellen, dass er fest sitzt.
  2. Entfernen Sie die Stopfen, schließen Sie den Kühler-Auslassschlauch am Kühler an, und montieren Sie den Federclip.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Ruckeln Sie am Schlauch, um sicherzustellen, dass er fest sitzt.
  3. Montieren Sie den Clip, mit dem der Auslassschlauch des Kühlers an der RH Seite des Fahrzeugs befestigt wird.
  4. Entfernen Sie den Auffangbehälter unter dem Fahrzeug.
  5. Bauen Sie das vordere Windabweiserblech ein. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  6. Entfernen Sie die Kappe des Kühlmittel-Ausgleichsbehälters.
  7. Füllen Sie Kühlmittel bis zur Markierung „Max“ nach.
  8. Schließen Sie die 12-V-Spannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  9. Verbinden Sie das Fahrzeug mit einem Laptop, auf dem Toolbox 3.0 installiert ist.
  10. Klicken Sie auf die Registerkarte Actions/Autodiag, und suchen Sie nach „Purge“.
  11. Klicken Sie auf TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
     und anschließend auf Run, und lassen Sie die Routine durchlaufen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Wählen Sie das „X“ oben rechts im Fenster, um es zu schließen, wenn die Routine abgeschlossen ist.
  12. Trennen Sie Toolbox, und entfernen Sie den Laptop aus dem Fahrzeug,
  13. Prüfen Sie den Kühlmittelstand, und füllen Sie ggf. nach.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass das Kühlmittel bis zur Markierung „Max“ aufgefüllt wird.
  14. Bringen Sie die Kappe des Kühlmittel-Ausgleichsbehälters an.
  15. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  16. Montieren Sie die obere Ansaugkanal-Baugruppe für den Fahrgastraum. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  17. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  18. Fahren Sie das Fahrzeug von der Hebebühne herunter. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  19. Schließen Sie das LH Vordertürfenster, und schließen Sie die LH Vordertür.
