Konnektivitätsplatine – Bordcomputer (Info-Ryzen) (Ausbauen und Ersetzen)

Korrekturcode 211529120.66 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 17.09.2024: Schritte gemäß der neuesten Validierung hinzugefügt.
  • 10.07.2023: Der Schritt mit dem Software-Update gilt jetzt für alle Fahrzeuge.
  • 21.05.2024: Hinweis zum Prüfen des Modems auf Kompatibilität vor dem Einbau hinzugefügt.

Ausbauen

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Bei diesem Verfahren handelt es sich um einen ENTWURF, der jedoch bereits validiert wurde. Warn- und Sicherheitshinweise sind möglicherweise nicht vorhanden. Befolgen Sie die Sicherheitshinweise, und gehen Sie beim Arbeiten an oder in der Nähe von Hochspannungssystemen und -bauteilen äußerst vorsichtig vor. Übermitteln Sie Verbesserungsvorschläge und Feedback an ServiceDevelopment@teslamotors.com.
  1. Öffnen Sie beide Vordertüren und beide vorderen Fenster.
  2. Bewegen Sie den RH Vordersitz nach hinten.
  3. Trennen Sie die 12-V-/Niederspannungsversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  4. Entfernen Sie das Handschuhfach. Siehe Handschuhfach – Mit Knie-Airbags (ohne Wärmepumpe) (Ausbauen und Ersetzen) oder Handschuhfach – Ohne Knie-Airbags (Ausbauen und Ersetzen).
  5. Entfernen Sie den RH Fußraum-Luftkanal und den Luftschlitzkanal. Siehe Kanal – Luftschlitz – RH (LHD) (Ausbauen und Ersetzen)
  6. Trennen Sie den Kabelbaum von den 3 Steckverbindern des vorderen Beifahrer-Airbags.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Fahrzeuge in anderen Regionen als Nordamerika haben nur 2 Stecker.
  7. Legen Sie ein ESD-Handgelenkband an, und verbinden Sie das Handgelenkband mit der Fahrzeugmasse.
  8. Lösen Sie die Verkleidung vom Bordcomputer.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    2 Clips. Ziehen Sie die LH Lasche nach außen, um die Lasche zu lösen, und heben Sie die Verkleidung dann nach oben, um sie vom Bordcomputer zu entfernen.
  9. Lösen Sie die 2 Kabelbaumclips vom Bordcomputer.
  10. Trennen Sie die 3 unteren Steckverbinder vom Bordcomputer.

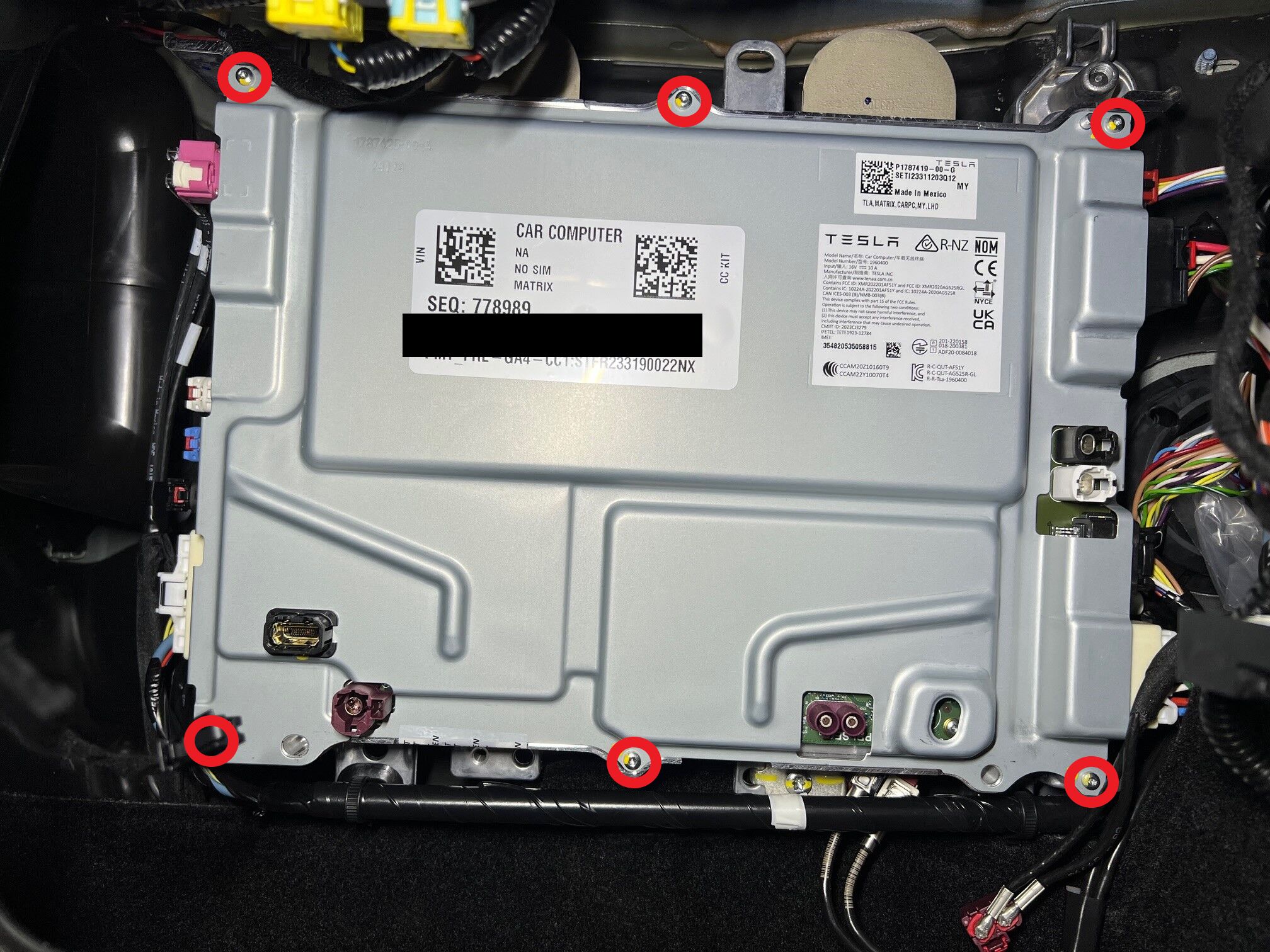

  11. Entfernen und entsorgen Sie die 8 Schrauben, mit denen die obere Abdeckung am Bordcomputer befestigt ist, und entfernen Sie die obere Abdeckung vom Bordcomputer.
  12. Entfernen und entsorgen Sie die 5 Schrauben, mit denen die Verbindungskarte befestigt ist.
  13. Schieben Sie die Verbindungskarte nach unten, um den Steckverbinder vom Leiterplattenverbinder zu trennen, und entfernen sie dann die Verbindungskarte aus dem Fahrzeug.

Montieren

  1. Stecken Sie die Verbindungskarte in den Leiterplattenverbinder.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie vor dem Einbau sicher, dass das Ersatzmodem mit dem ursprünglichen Modem austauschbar ist. Das Telit/Titan-Modem kann nicht als Ersatz für ein Iris-Modem verwendet werden.
  2. Setzen Sie die Schrauben ein, mit denen die Verbindungskarte befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    5 Schrauben, T10, 0,7 Nm. Montieren Sie neue selbstsichernde Schrauben.
  3. Platzieren Sie die obere Abdeckung am Bordcomputer, und ziehen Sie die Schrauben an, mit denen die obere Abdeckung befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    8 Schrauben, T10, 1,4 Nm. Montieren Sie neue Schrauben.
  4. Schließen Sie die 3 unteren Steckverbinder am Bordcomputer an.
  5. Montieren Sie die 2 Clips, mit denen der Kabelbaum am Bordcomputer befestigt wird.
  6. Befestigen Sie die Verkleidung am Bordcomputer.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    4 Clips. Richten Sie die Kühlmittelleitungsclips über den Kühlmittelleitungen aus, und senken Sie die Verkleidung ab, bis alle Clips eingerastet sind.
  7. Verbinden Sie den Kabelbaum mit den 3 Steckverbindern des vorderen Beifahrer-Airbags.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Fahrzeuge in anderen Regionen als Nordamerika haben nur 2 Stecker.
  8. Trennen Sie das ESD-Handgelenkband von der Fahrzeugmasse, und legen Sie das Handgelenkband ab.
  9. Montieren Sie den RH Fußraum-Luftkanal und den Luftschlitzkanal. Siehe Kanal – Luftschlitz – RH (LHD) (Ausbauen und Ersetzen)
  10. Montieren Sie das Handschuhfach. Siehe Handschuhfach – Mit Knie-Airbags (ohne Wärmepumpe) (Ausbauen und Ersetzen) oder Handschuhfach – Ohne Knie-Airbags (Ausbauen und Ersetzen).
  11. Schließen Sie die 12-V-/Niederspannungsversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  12. Bewegen Sie den RH Vordersitz in seine ursprüngliche Position.
  13. Aktualisieren Sie das Fahrzeug auf die neueste Firmware. Siehe Software-Update.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass das Fahrzeug mit einem WLAN verbunden ist, da der mobile Datendienst möglicherweise nicht richtig funktioniert.
  14. Fahren Sie für die Regionen NA oder APAC mit Schritt 15 fort. Führen Sie für die Region EMEA die folgenden Unterschritte durch, um das eSIM-Profil zu tauschen.
    1. Verbinden Sie das Fahrzeug mit einem Laptop, auf dem Toolbox 3 installiert ist. Siehe Toolbox 3 (Verbinden und Trennen).
    2. Wählen Sie in Toolbox die Registerkarte Actions/Autodiag, und suchen Sie nach „bootstrap“.
    3. Klicken Sie auf PROC_ICE_X_DUAL-BOOTSTRAP-E-SIMvia Toolbox: (link), wählen Sie kpn, und klicken Sie dann auf Run.
    4. Trennen Sie den Laptop vom Fahrzeug.
  15. Stellen Sie sicher, dass BT, WLAN und LTE ordnungsgemäß funktionieren.
  16. Schließen Sie beide Vordertürfenster und beide Vordertüren.
