Gearbox Fluid - Front Drive Unit (3DU) (Drain and Refill) (Machine Only)

Korrekturcode 39300115 FRT 0.60 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und darüber, wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 2222393-00-A - AUTOMATIC OIL CHANGE MACHINE
  • 1130484-00-A - SKT, OIL FILTER, 63.5MM X 14

Verfahren

  1. Remove the front aero shield. See Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  2. Position the oil drain container underneath the drive unit oil filter area.
  3. Rotate the oil filter counterclockwise to remove it from the vehicle, and then discard the oil filter.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 21 mm

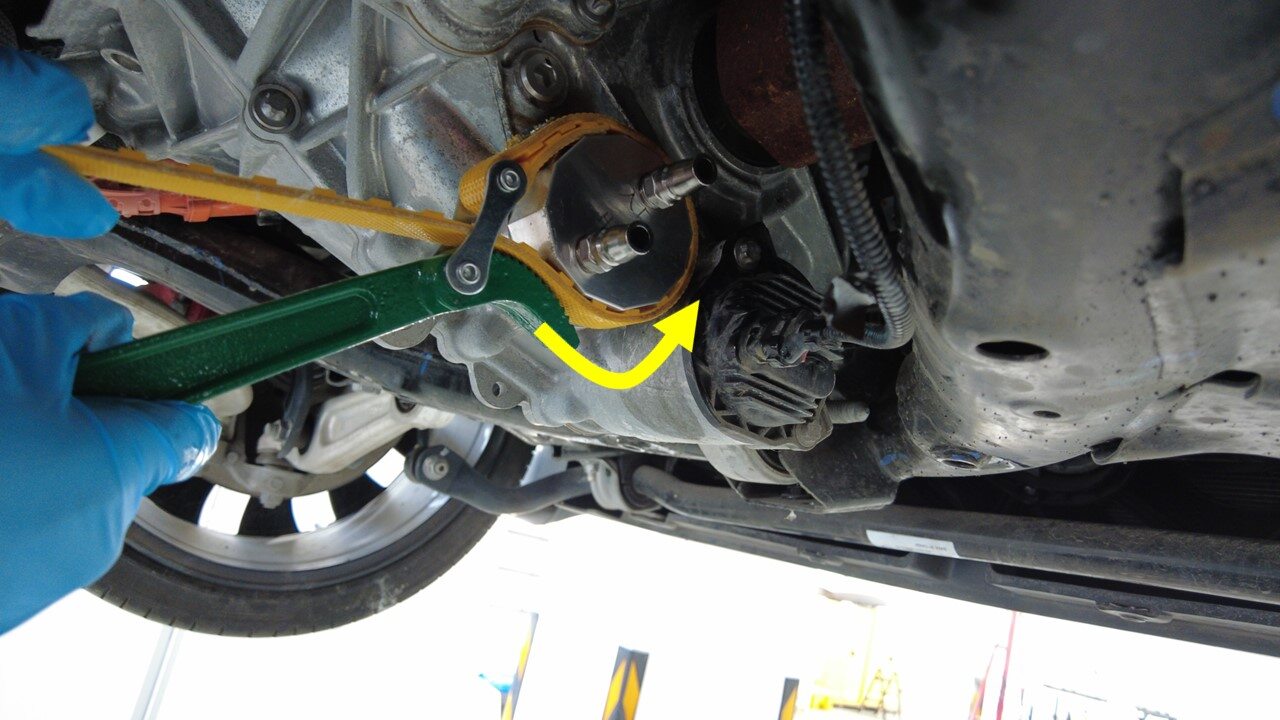

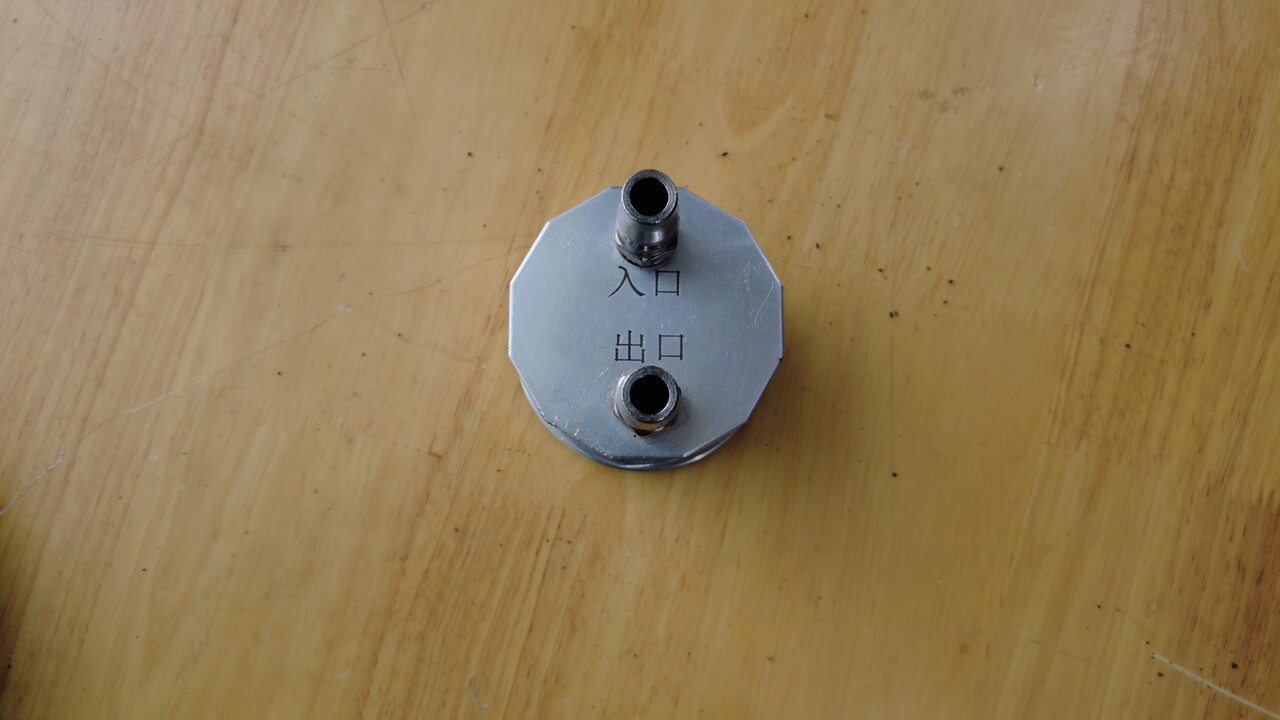

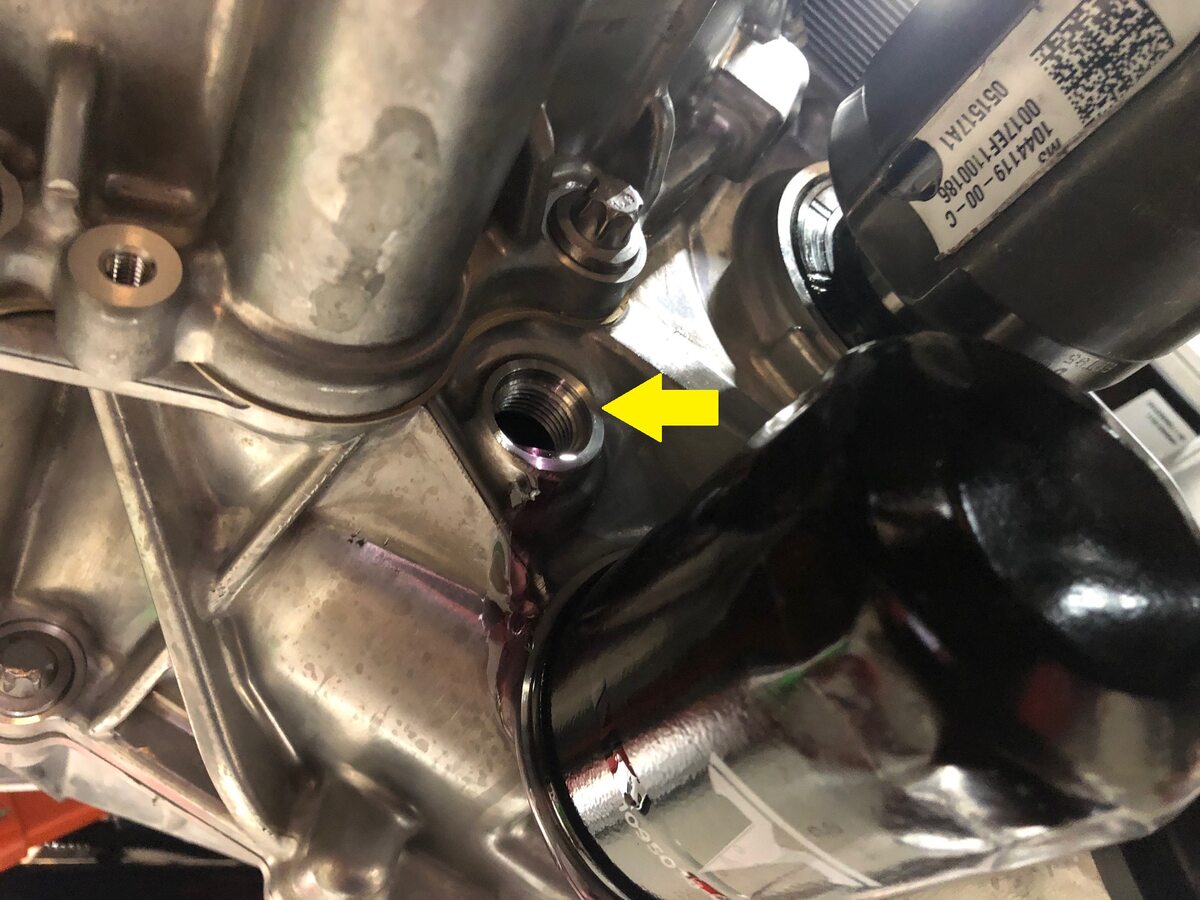

  4. Install the oil filter adapter to the vehicle, and use oil filter wrench to fully tighten the adapter.

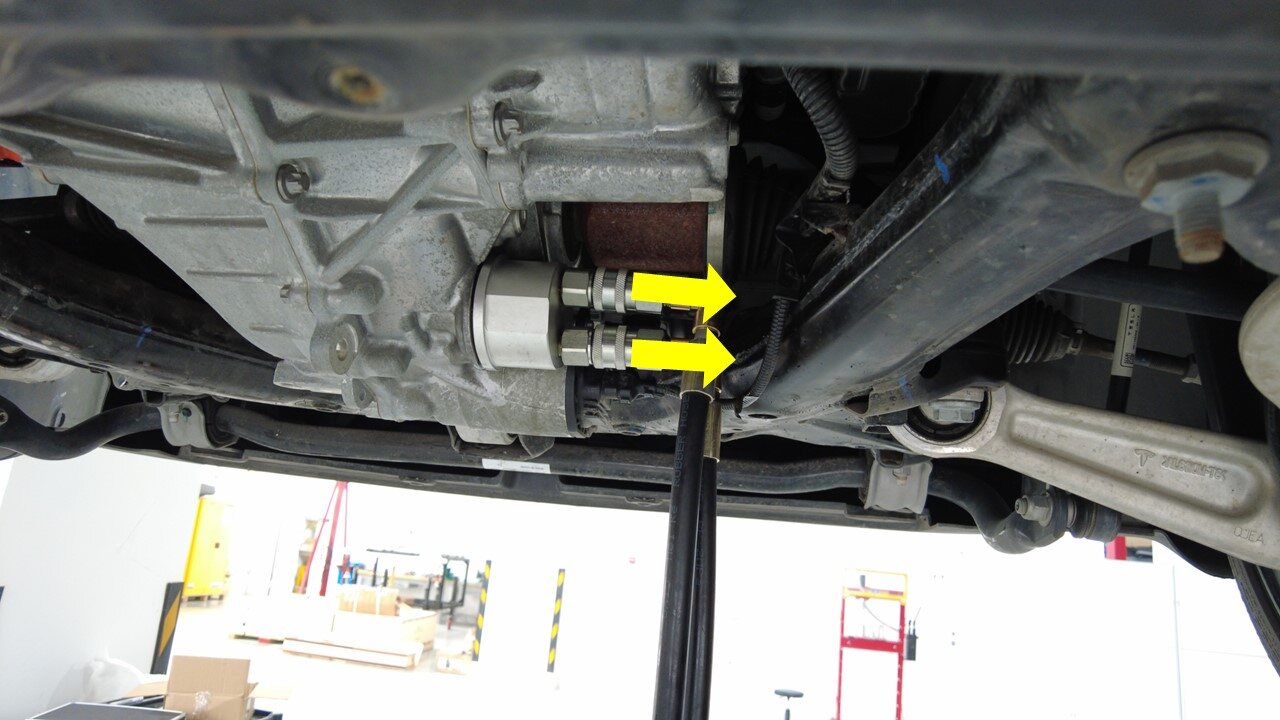

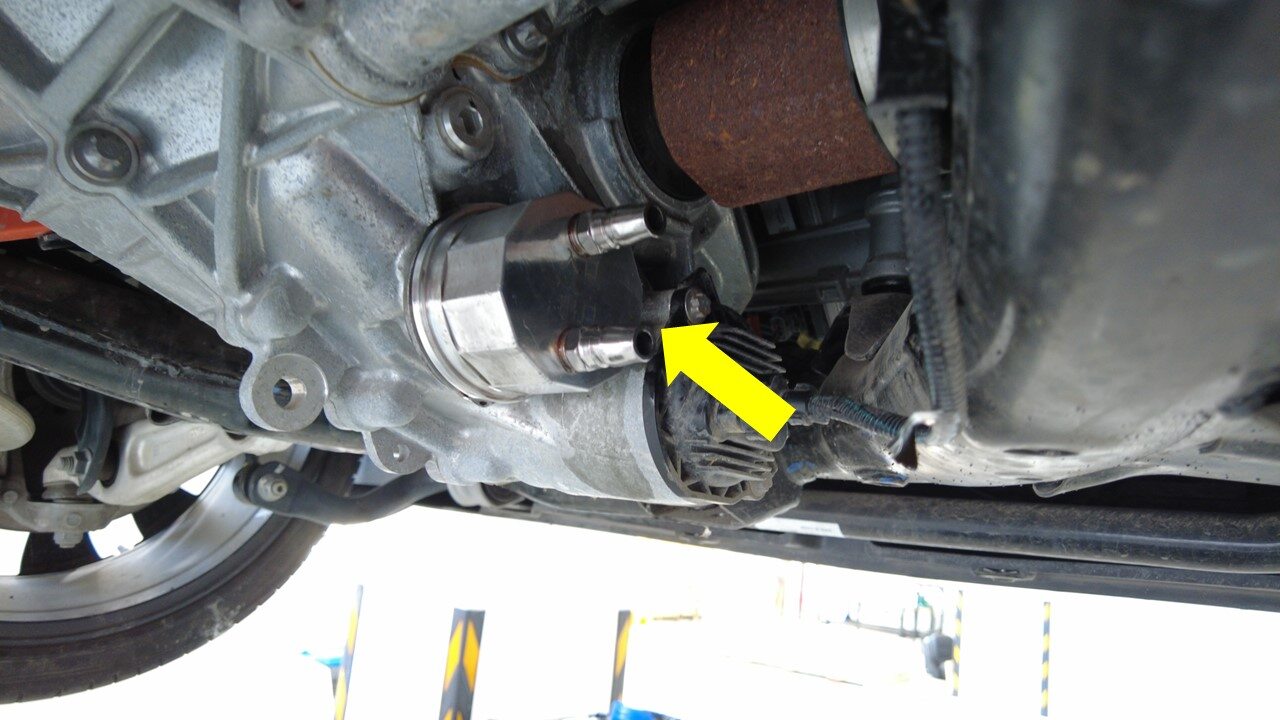

  5. Connect the oil hoses (x2) onto the oil filter adapter.
  6. Remove the oil drain container from underneath the drive unit.

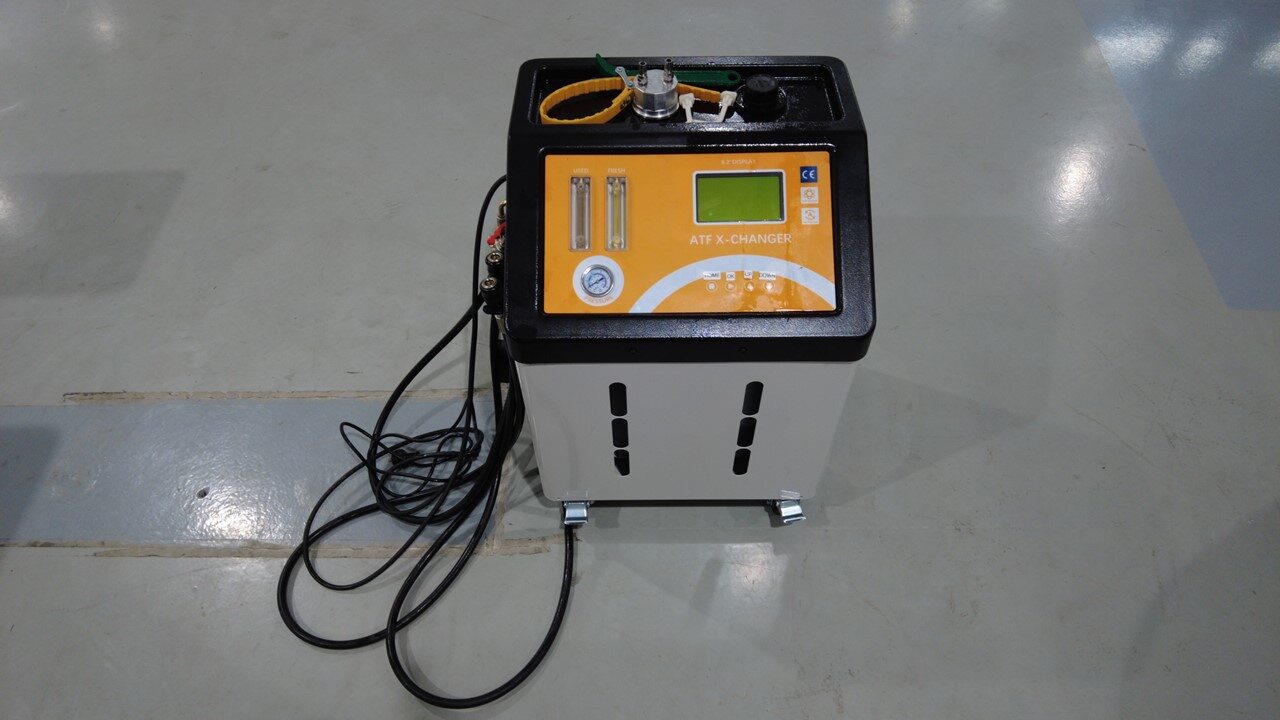

  7. Connect the automatic oil change machine to the power supply, and then pull the switch up to open the machine.
  8. Add at least 5 L new oil to the automatic oil change machine.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Before adding new oil to the machine, make sure that old oil is fully drained.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    The volume of the oil can be read via the machine UI.
  9. Lower the vehicle to a comfortable working height.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Make sure that the vehicle does not contact the ground.
  10. Locally connect a laptop with Toolbox 3 to the vehicle. See Toolbox 3 (Verbinden und Trennen).
  11. Führen Sie die folgende Routine mit dem Service-Modus oder mit Toolbox durch (siehe 0005 – Service-Modus): PROC_ICE_X_ENTER-DYNO-MODEvia Toolbox: (link)
  12. With an assistant, place the vehicle into Drive mode and slightly press the accelerator pedal till the oil is fully drained.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Before pressing the accelerator pedal, make sure that the vehicle does not contact the ground. Adjust the lift, if needed.
  13. When the wheels start to run, in the automatic oil change machine, select Equal Exchange > Normal Oil Change, and set the exchange volume to 5L via the up/down buttons, and then press the OK button to start the oil exchange process.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Once the exchange is completed, the machine will automatically stop.
  14. Confirm the color of new oil and used oil. If the colors are extremely close, it indicates the process has been successfully completed.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    If there is a significant color difference between the two, repeat the whole procedure.
  15. Place the vehicle into Park mode.
  16. Führen Sie die folgende Routine mit dem Service-Modus oder mit Toolbox durch (siehe 0005 – Service-Modus): PROC_ICE_X_EXIT-DYNO-MODEvia Toolbox: (link)
  17. Close the automatic oil change machine, and disconnect the machine from the power supply.
  18. Raise the vehicle to a comfortable working height.
  19. Position the oil drain container underneath the drive unit oil filter area.
  20. Disconnect the oil hoses (x2) from the oil filter adapter.

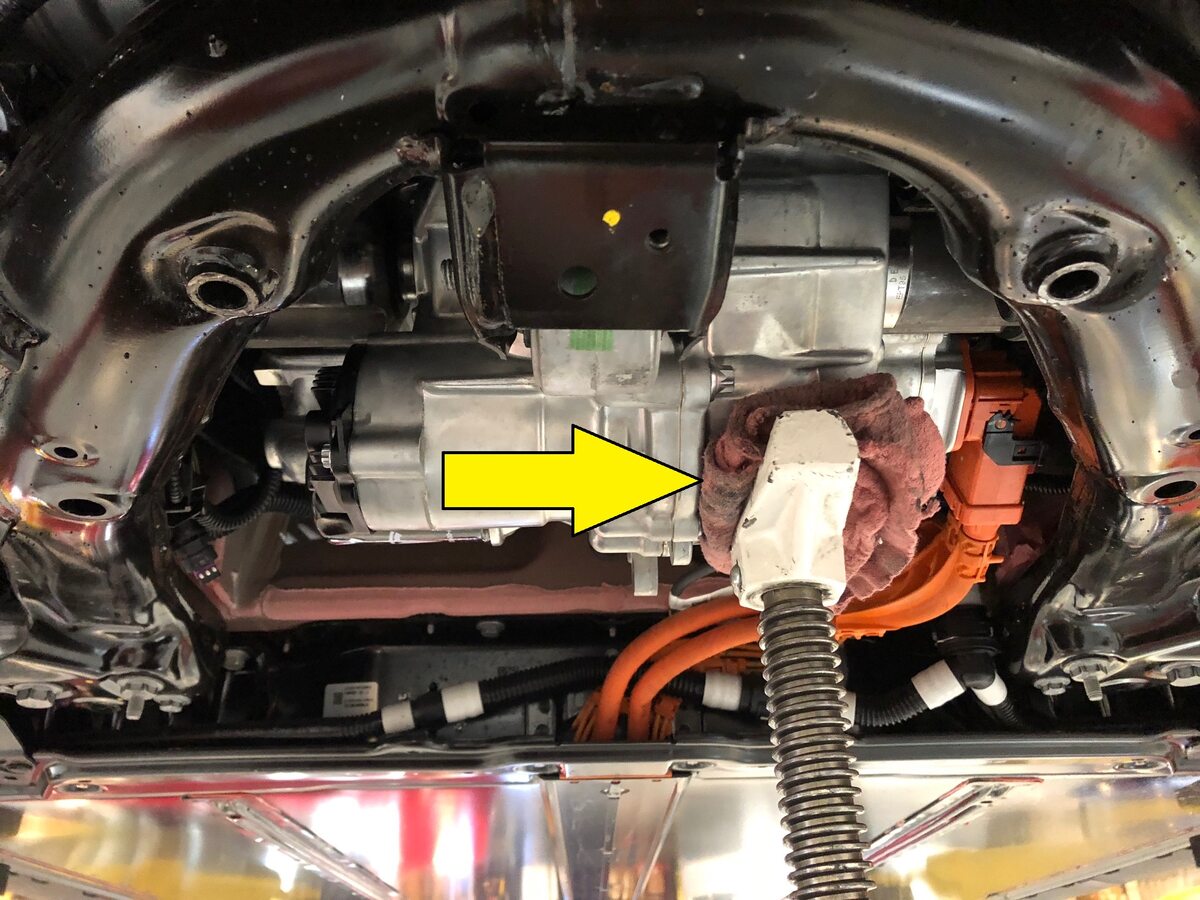

  21. Position the underhoist stand underneath the front drive unit.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Place a cloth in between to prevent scratches or damage to the front drive unit case.

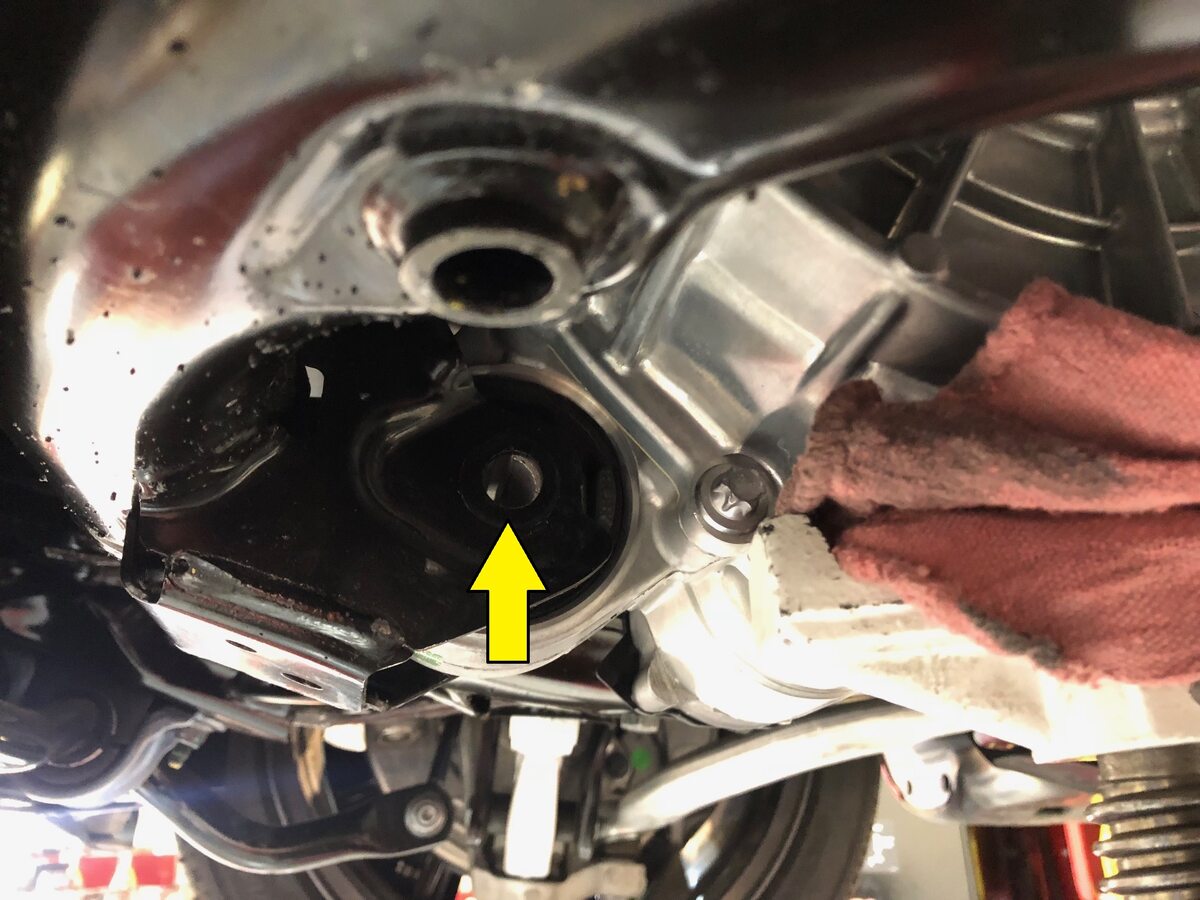

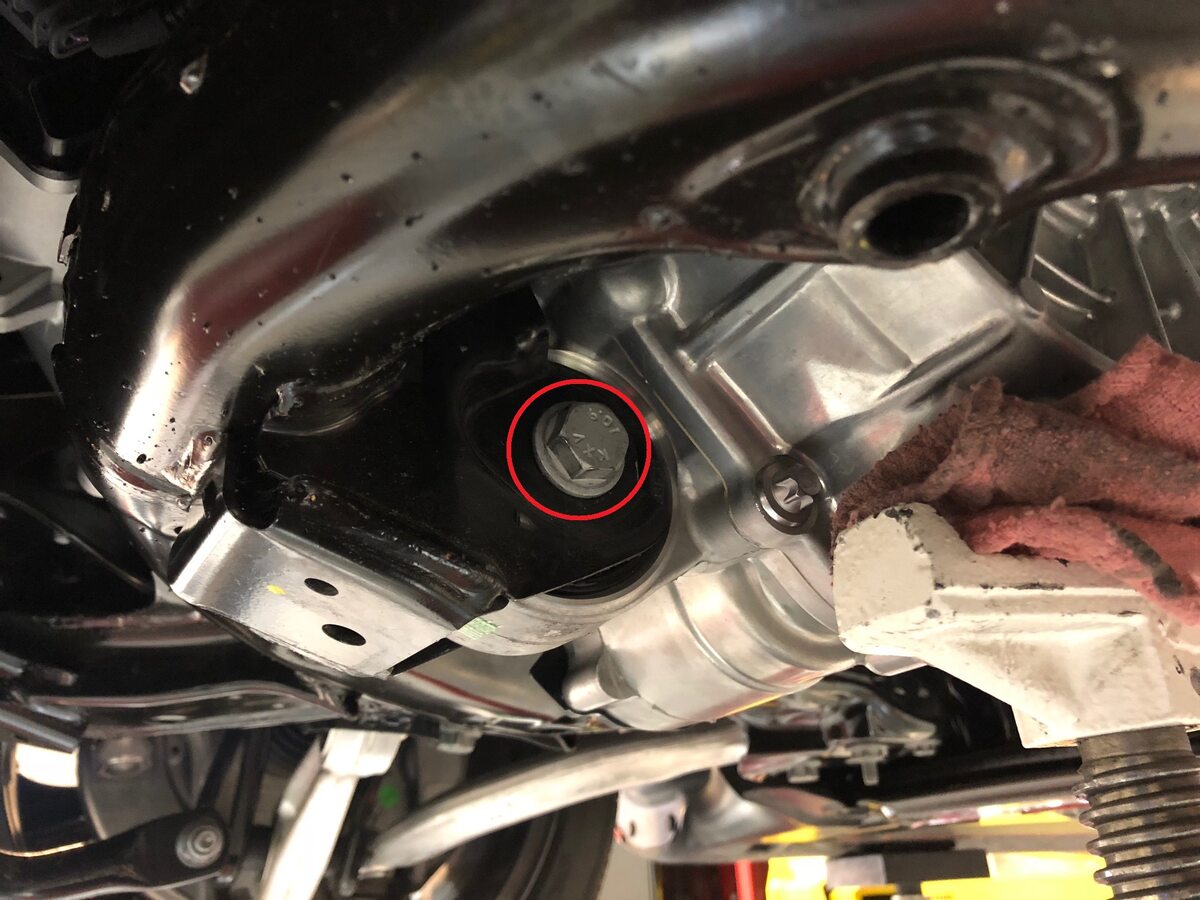

  22. Remove the bolt that attaches the front drive unit to the front subframe.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 18 mm
  23. Lower the underhoist stand and the supported front drive unit, allowing sufficient space to access the oil filter adapter and install a new oil filter.

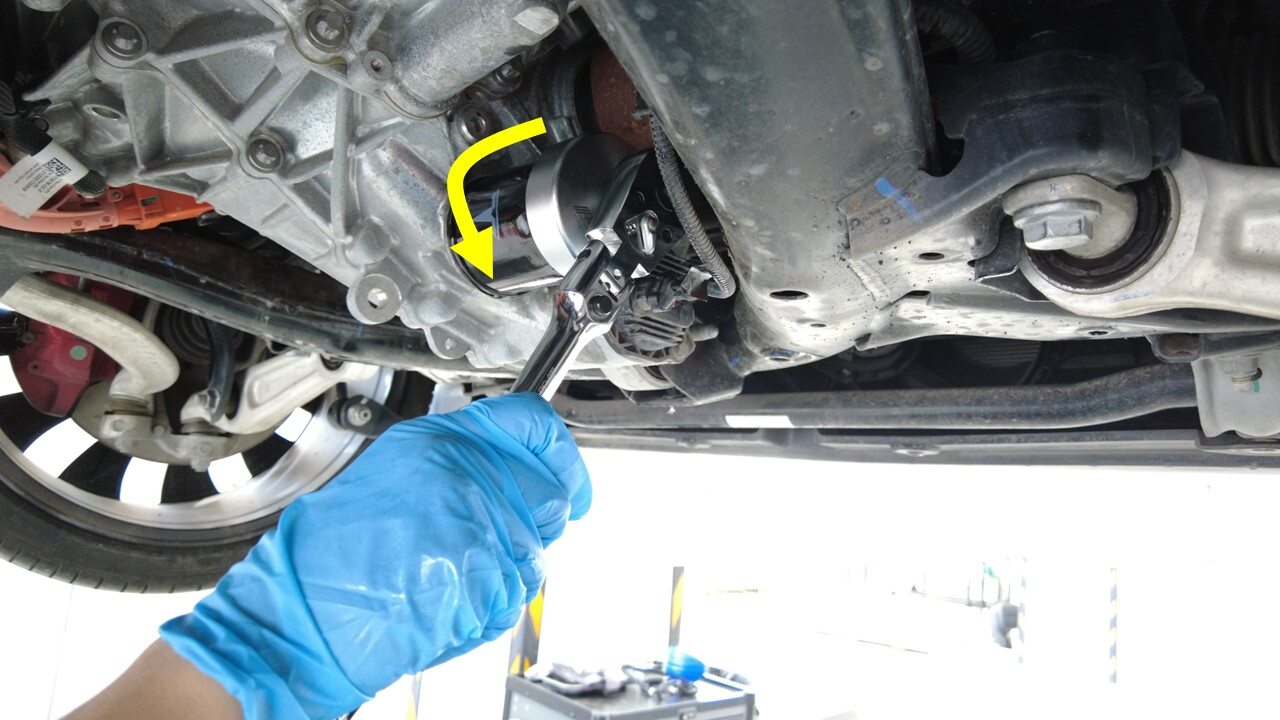

  24. Use oil filter wrench to remove the oil filter adapter from the vehicle.

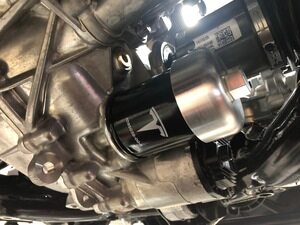

  25. Lightly lubricate the new oil filter seal, and then rotate a new oil filter (1095038-00-A) clockwise by 135 degrees to install it to the vehicle.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 21 mm
  26. Raise the front drive unit into position for installation.
  27. Install the bolt that attaches the front drive unit to the front subframe.
    80 Nm (59.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 18 mm
  28. Remove the underhoist stand from underneath the front drive unit.

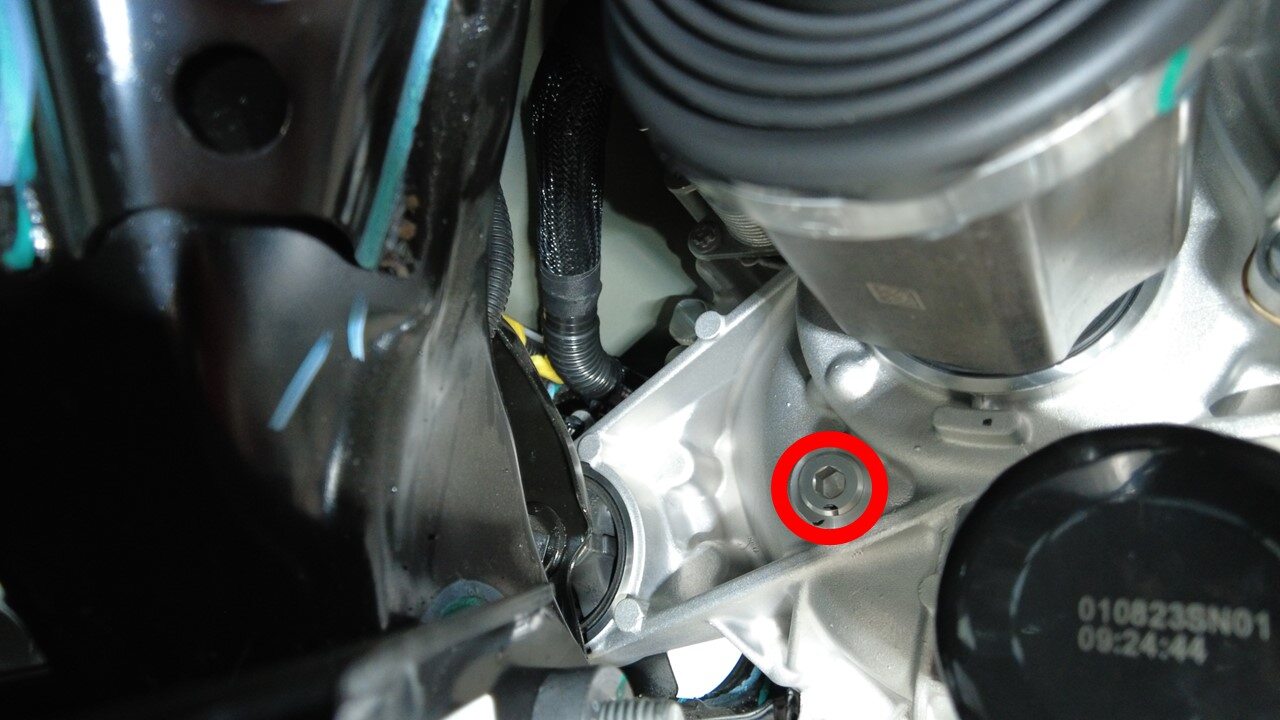

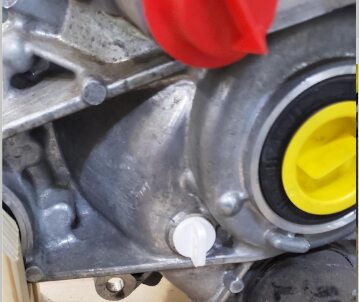

  29. Remove and discard the fill plug from the front drive unit.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 8 mm

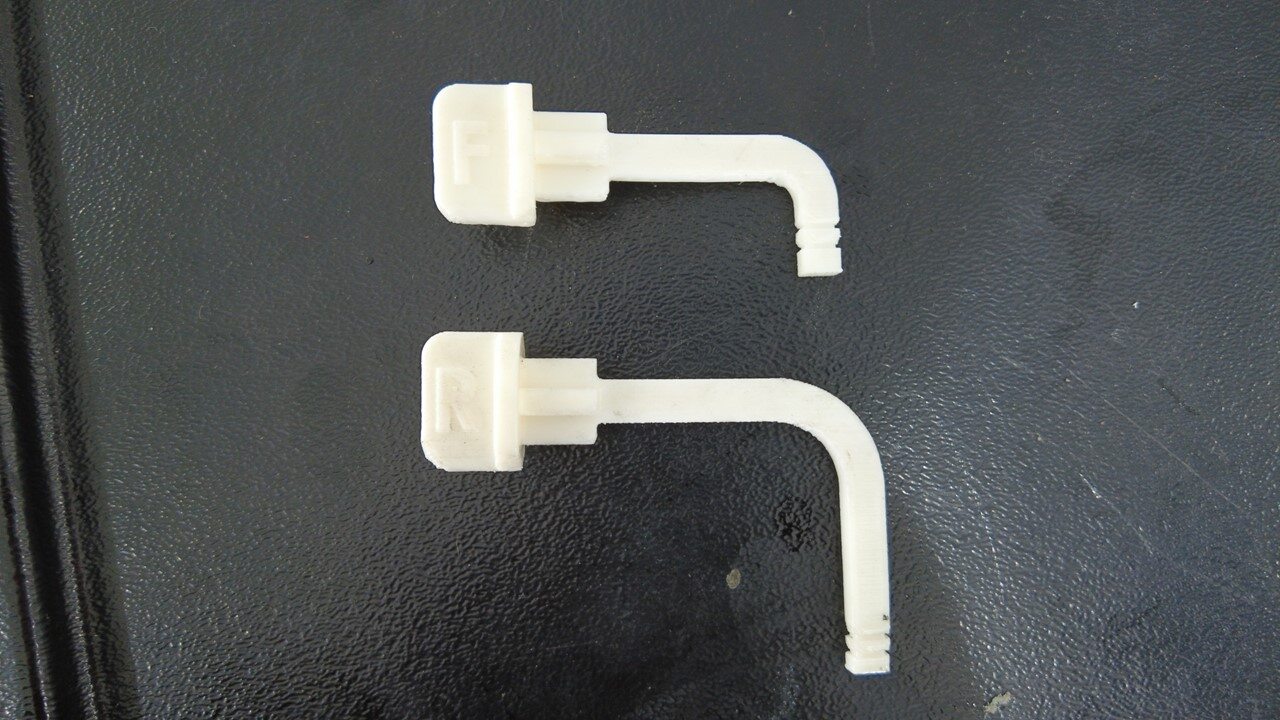

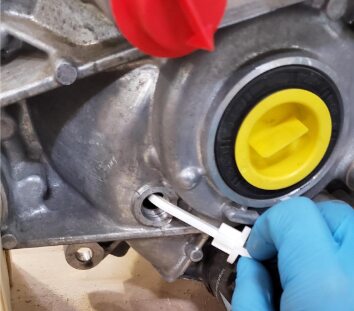

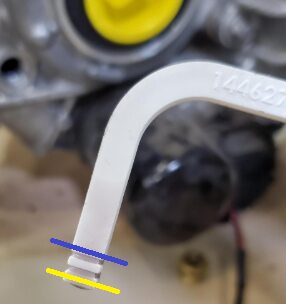

  30. Fully insert the front drive unit oil dipstick into the front drive unit through the fill plug hole, and then remove the dipstick and check the oil level is within the notches.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Make sure that the dipstick end is pointing down.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    The dipstick is printed with an "F".
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Add or drain the oil if needed.

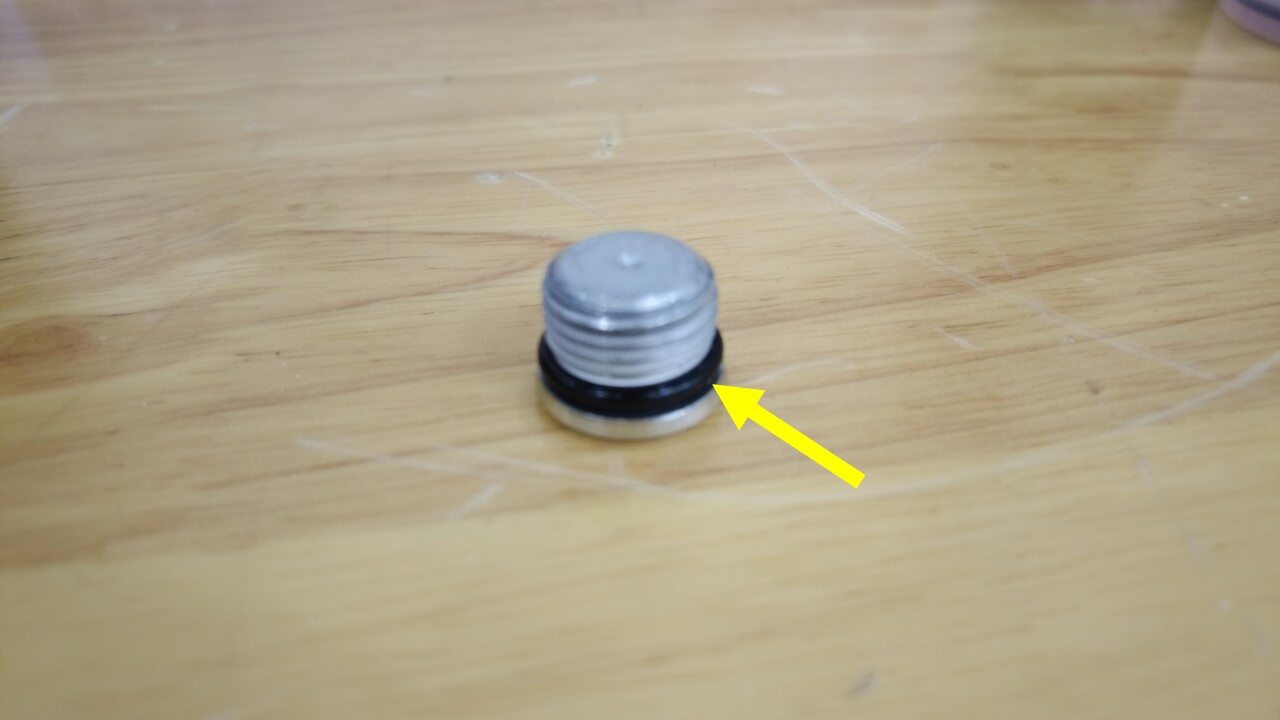

  31. Install a new fill plug (1096865-00-B) to the front drive unit.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 8 mm
  32. Install the front aero shield. See Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  33. Führen Sie die folgende Routine mit dem Service-Modus oder mit Toolbox durch (siehe 0005 – Service-Modus): TEST-SELF_DIF_X_OIL-PUMP-PRESSUREvia Toolbox: (link)
  34. Verlassen Sie den Service-Modus, oder trennen Sie ggf. den Laptop (siehe 0005 – Service-Modus).
  35. Remove the vehicle from the lift.
  36. Raise the LH front window and close the LH front door.
