Kotflügelbaugruppe – Vorne – LH (Aus- und Einbauen)

Korrekturcode 101030010.84 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

Bei diesem Verfahren wird davon ausgegangen, dass die Windlaufgitterträger-Halterung, die Scheinwerfertülle und die Clips des Staufachs unter der Haube an der zu ersetzenden Kotflügelbaugruppe unbeschädigt sind. Überprüfen Sie diese Bauteile, und ersetzen Sie sie bei Bedarf.

Ausbauen

  1. Heben Sie das Fahrzeug an, und stützen Sie es ab. Siehe Fahrzeug heben - Zweisäulenhebebühne.
  2. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  3. Entfernen Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  4. Bauen Sie den Deckel des Haubenschlosses aus. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  5. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  6. Bauen Sie die LH Stoßdämpferabdeckung aus. Siehe Abdeckung – Stoßdämpferbrücke – LH (Ausbauen und Ersetzen).
  7. Entfernen Sie die Vorderräder. Siehe Radbaugruppe (Aus- und Einbauen).
  8. Bauen Sie das vordere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  9. Entfernen Sie den Front-Stoßfänger. Siehe Stoßfänger – Vorn (Ausbauen und Einbauen).
  10. Entfernen Sie den LH Scheinwerfer. Siehe Scheinwerfer – LH (Ausbauen und Ersetzen).

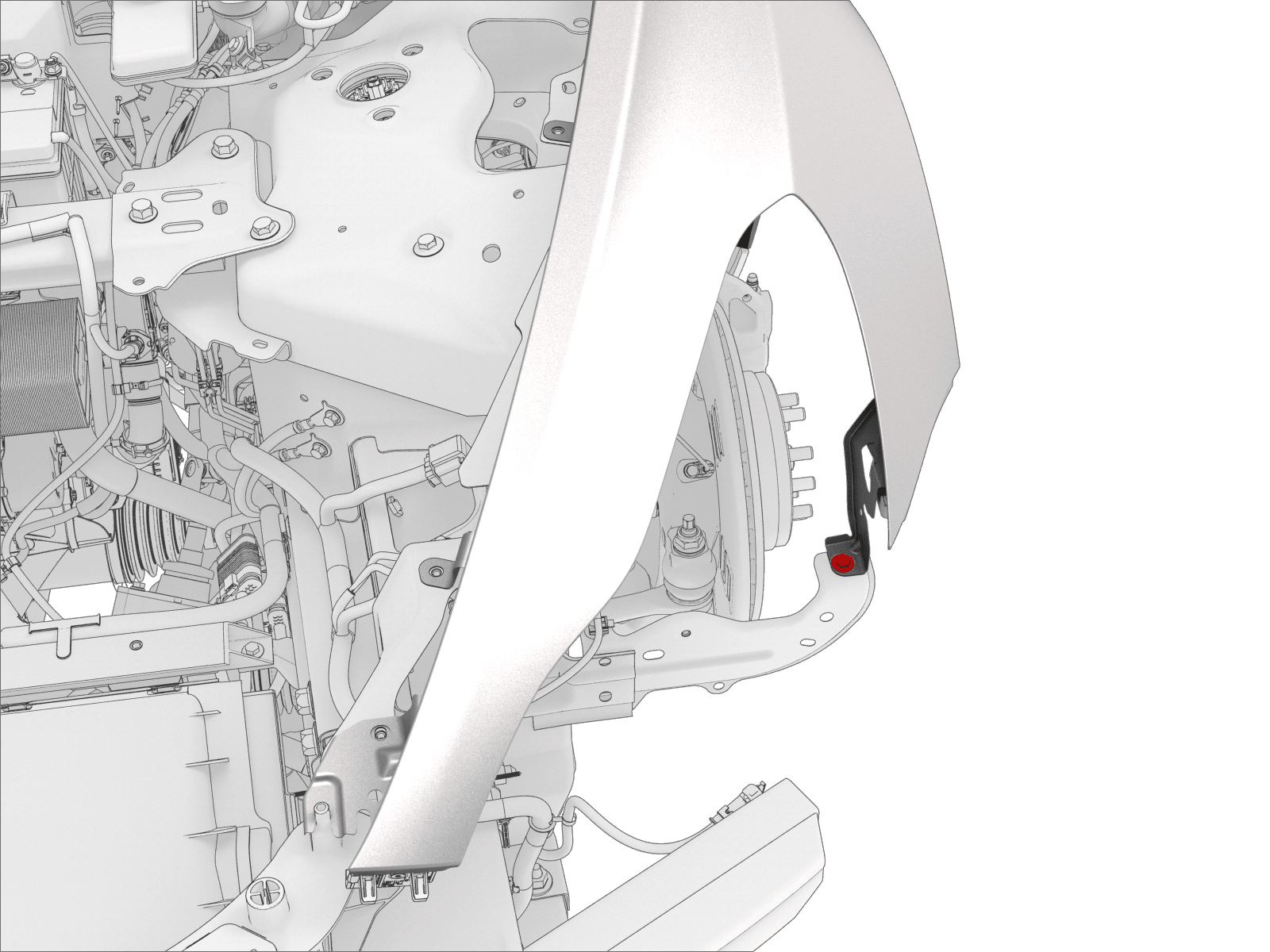

  11. Trennen Sie die Steckverbinder (2x) vom seitlichen Blinker vorne.
  12. Lösen Sie die beiden Clips ganz links am Windlaufgitter von der Halterung des Kotflügels vorne LH.
  13. Entfernen Sie die Schrauben, mit denen der obere Kotflügel vorne LH am Fahrzeug befestigt ist.
  14. Entfernen Sie die Schraube, mit der der untere Kotflügel vorne LH am Fahrzeug befestigt ist.
  15. Entfernen Sie die Schraube, mit der der hintere Kotflügel vorne LH am Fahrzeug befestigt ist.
  16. Entfernen Sie die Schraube und die Mutter, mit denen der untere Kotflügel vorne LH am Fahrzeug befestigt ist.
  17. Überprüfen Sie den Bereich zwischen dem oberen Kotflügel vorne LH und der Karosserie auf Dichtschaum. Falls vorhanden, schneiden Sie das Dichtmittel vorsichtig mit einer Klinge ab, und trennen Sie den oberen Kotflügel mit einem Abhebelwerkzeug aus Kunststoff von der Karosserie.
  18. Entfernen Sie den Kotflügel vorne LH aus dem Fahrzeug.
  19. Entfernen Sie den Dichtschaum mit einem flachen Schaber und Isopropylalkohol (IPA) vom Shotgun-Blech außen LH. Sämtliches verbleibendes Dichtmittel sollte mit dem Shotgun-Blech bündig abschließen.
  20. Tragen Sie Grundierung auf das Shotgun-Blech außen LH auf, und decken Sie dabei den zuvor mit Dichtschaum bedeckten Bereich vollständig ab.

Montieren

Tipp: Anweisungen zur Ausrichtung des Kotflügels finden Sie in Kotflügelausrichtung.
  1. Setzen Sie eine Urethankartusche in die Presse, und schneiden Sie eine 3,5 mm breite und 1,5 mm hohe Öffnung.
  2. Tragen Sie einen Klecks Urethan auf die mit Grundierung vorbereitete Oberfläche des Shotgun-Blechs außen LH auf.
  3. Setzen Sie den Kotflügel vorne LH am Fahrzeug an.
  4. Montieren Sie die Schraube und die Mutter, mit denen der untere Kotflügel vorne LH am Fahrzeug befestigt wird.
    9.8 Nm (7.2 lbs-ft)
    9.8 Nm (7.2 lbs-ft)
  5. Montieren Sie die Schraube, mit der der hintere Kotflügel vorne LH am Fahrzeug befestigt wird.
    9.8 Nm (7.2 lbs-ft)
  6. Montieren Sie die Schraube, mit der der untere Kotflügel vorne LH am Fahrzeug befestigt wird.
    9.8 Nm (7.2 lbs-ft)
  7. Montieren Sie die Schrauben, mit denen der obere Kotflügel vorne LH am Fahrzeug befestigt wird.
    9.8 Nm (7.2 lbs-ft)
  8. Montieren Sie die Clips des Windlaufgitters (2x) an der Kotflügelhalterung vorne LH.
  9. Verbinden Sie die 2 Steckverbinder mit dem seitlichen Blinker vorne.
  10. Montieren Sie den LH Scheinwerfer. Siehe Scheinwerfer – LH (Ausbauen und Ersetzen).
  11. Bauen Sie den Front-Stoßfänger ein. Siehe Stoßfänger – Vorn (Ausbauen und Einbauen).
  12. Bauen Sie das vordere Windabweiserblech ein. Siehe Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  13. Montieren Sie die Vorderräder. Siehe Radbaugruppe (Aus- und Einbauen).
  14. Montieren Sie die LH Stoßdämpferabdeckung. Siehe Abdeckung – Stoßdämpferbrücke – LH (Ausbauen und Ersetzen).
  15. Nur für China, Japan und Korea: Bringen Sie einen neuen ID-Aufkleber für den Motor am Kotflügel an.
  16. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  17. Bauen Sie den Deckel des Haubenschlosses ein. Siehe Abdeckung – Haubenverriegelung (Ausbauen und Ersetzen).
  18. Montieren Sie den Ansaugkanal des Fahrgastraums. Siehe Kanal – Innenraumeinlass (Ausbauen und Ersetzen).
  19. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  20. Fahren Sie das Fahrzeug von der Hebebühne herunter.
