Steuergerät – Karosseriesteuergerät – RH (LHD) (Wärmepumpe) (Ausbauen und Ersetzen)

Korrekturcode 17152212 0.90 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 14.07.2023: Verfahren gemäß der neuesten GSD-Validierung für M3 aktualisiert.

Ausbauen

  1. Öffnen Sie die Vordertüren und die Fenster.
  2. Entfernen Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  3. Trennen Sie die 12-V-Stromversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  4. Entfernen Sie die linke Endkappe der Instrumententafel. Siehe Endkappe – Instrumententafel – LH (Ausbauen und Ersetzen).
  5. Entfernen Sie die LH Endkappe des Luftschlitzes. Siehe Endkappe – Luftschlitz – LH (Ausbauen und Ersetzen).
  6. Wiederholen Sie die Schritte 4 und 5 an der RH Seite des Fahrzeugs.
  7. Entfernen Sie die Hauptverkleidung der Instrumententafel. Siehe Dekorverkleidung – Instrumententafel – Haupt (Ausbauen und Ersetzen).
  8. Entfernen Sie die rechte mittlere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Mitte – LH (Ausbauen und Ersetzen).
  9. Entfernen Sie die rechte untere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Unten – LH (Ausbauen und Ersetzen).
  10. Entfernen Sie die Fußraumabdeckung auf der Beifahrerseite. Siehe Abdeckung – Fußraum – Beifahrerseite (LHD) (Ausbauen und Ersetzen).
  11. Bauen Sie den beifahrerseitigen vorderen Knie-Airbag aus (sofern vorhanden). Siehe Airbag – Knie – Beifahrerseite (Ausbauen und Ersetzen).
  12. Entfernen Sie das Handschuhfach. Siehe Handschuhfach – Mit Knie-Airbags (ohne Wärmepumpe) (Ausbauen und Ersetzen) oder Handschuhfach – Ohne Knie-Airbags (Ausbauen und Ersetzen).
  13. Entfernen Sie die RH vordere Bodenmatte.
  14. Nehmen Sie den rechten Teppich der Seitenverkleidung an der Mittelkonsole ab. Siehe Seitenverkleidung – Mittelkonsole – LH (Ausbauen und Ersetzen).
  15. Lösen Sie die 3 Clips, mit denen der vordere RH Teppich an der RH A-Säule der Karosserie befestigt ist.
  16. Klappen Sie den vorderen RH Teppich nach hinten.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lösen Sie den Sitzkabelbaum von den Clips am RH Türschweller, damit der Teppich weiter zurückgeklappt werden kann.
  17. Entfernen Sie die 2 Muttern, mit denen die RH Teppich-Befestigungshalterung befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Neuere Fahrzeuge sind möglicherweise stattdessen mit 2 Druckclips ausgestattet.
  18. Lösen Sie die Steckverbinderverriegelung, und trennen Sie den Türsteckverbinder J7 vom RH Karosseriesteuergerät.
  19. Lösen Sie die Steckverbinderverriegelung, und trennen Sie dann den Steckverbinder J9 des Beifahrersitzes vom RH Karosseriesteuergerät.
  20. Trennen Sie den Steckverbinder J10 der Instrumententafel vom RH Karosseriesteuergerät.
  21. Trennen Sie den Steckverbinder J11 der Klimaanlage vom RH Karosseriesteuergerät.

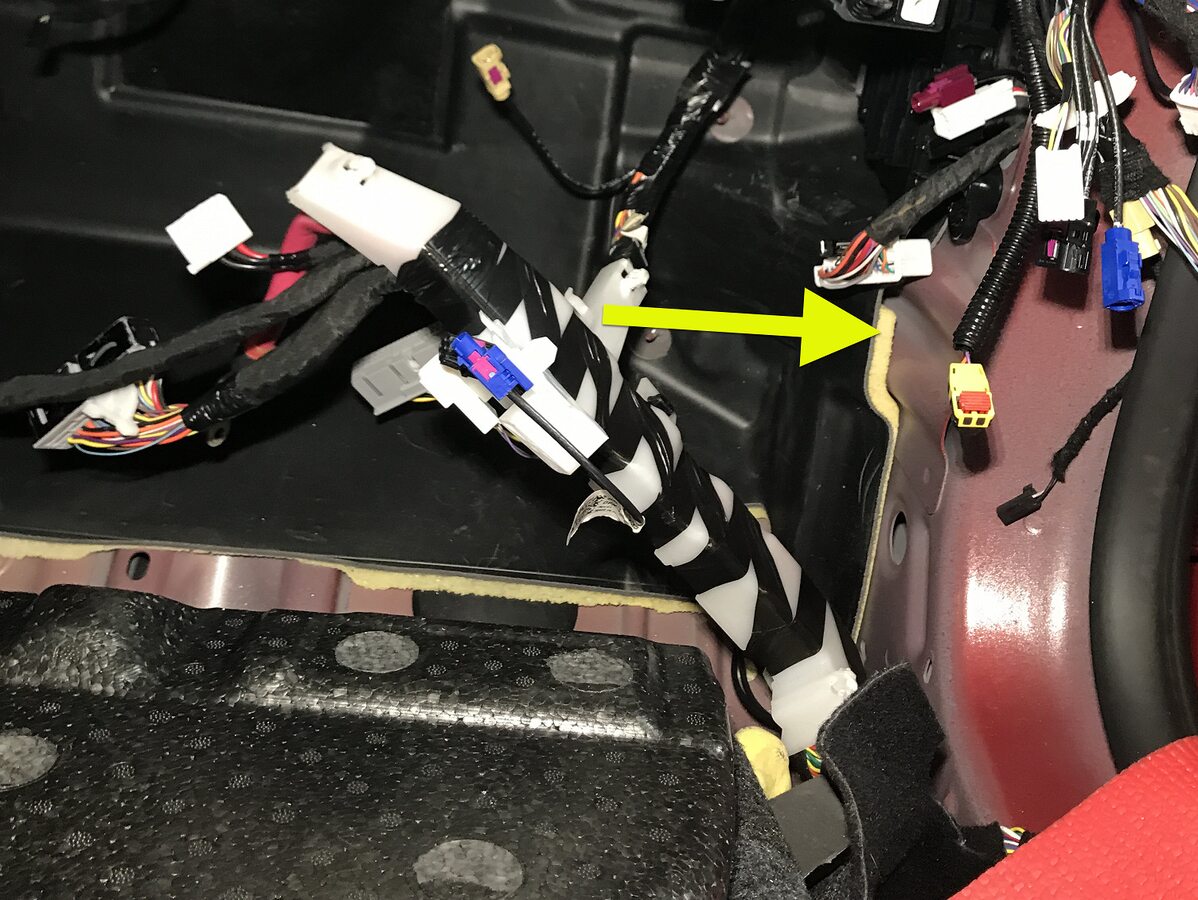

  22. Lösen Sie die Steckverbinderverriegelung, und trennen Sie den Versorgungssteckverbinder J1 vom RH Karosseriesteuergerät.
  23. Lösen Sie die Steckverbinderverriegelung, und trennen Sie den Karosseriesteckverbinder J4 vom RH Karosseriesteuergerät.
  24. Trennen Sie den RH Karosseriekabelbaum-Steckverbinder.
  25. Lösen Sie die Kabelbaumclips unter dem Instrumententafelträger.
  26. Trennen Sie den elektrischen Steckverbinder J6 des Staufachs unter der Haube vom RH Karosseriesteuergerät.
  27. Lösen Sie die Steckverbinderverriegelung, und trennen Sie den Karosseriesteckverbinder J2 vom RH Karosseriesteuergerät.
  28. Trennen Sie den Karosseriesteckverbinder J12 vom RH Karosseriesteuergerät.
  29. Trennen Sie den Karosseriesteckverbinder J5 vom RH Karosseriesteuergerät.
  30. Trennen Sie die Steckverbinder vom Kabelbaumclip im RH unteren A-Säulen-Bereich.
  31. Entfernen Sie den RH Karosseriekabelbaumclip aus dem unteren A-Säulen-Bereich.
  32. Entfernen Sie die RH Karosseriekabelbaumclips vom RH Karosseriesteuergerät.
  33. Schieben Sie den RH Karosseriekabelbaum weg vom RH Karosseriesteuergerät.
  34. Entfernen und entsorgen Sie die selbstsichernde Mutter, mit der das RH Karosseriesteuergerät am Fahrzeug befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
  35. Schieben Sie das RH Karosseriesteuergerät nach oben, um den W-Clip zu lösen, bewegen Sie dann das RH Karosseriesteuergerät von der Unterseite der Instrumententafel aus heraus, und entfernen Sie anschließend das RH Karosseriesteuergerät aus dem Fahrzeug.

Montieren

  1. Bewegen Sie das RH Karosseriesteuergerät unter dem Instrumententafelträger in Position, richten Sie den W-Clip an den Karosserieausschnitt aus, und schieben Sie das RH Karosseriesteuergerät nach unten, um es zu befestigen.
  2. Montieren Sie eine neue selbstsichernde Mutter, mit der das RH Karosseriesteuergerät am Fahrzeug befestigt wird (Anzugsmoment 6 Nm).
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
  3. Schieben Sie den RH Karosseriekabelbaum zum RH Karosseriesteuergerät hin.
  4. Montieren Sie die RH Karosseriekabelbaumclips am RH Karosseriesteuergerät.
  5. Montieren Sie den RH Karosseriekabelbaumclip im unteren A-Säulen-Bereich.
  6. Verbinden Sie die Steckverbinder mit dem Kabelbaumclip im RH unteren A-Säulen-Bereich.
  7. Schließen Sie den Steckverbinder J5 der Karosserie am RH Karosseriesteuergerät an.
  8. Schließen Sie den Steckverbinder J12 der Karosserie am RH Karosseriesteuergerät an.
  9. Schließen Sie den elektrischen Steckverbinder J2 der Karosserie am RH Karosseriesteuergerät an: Führen Sie den Steckverbinder vollständig ein, und rasten Sie die Verriegelung ein.
  10. Schließen Sie den elektrischen Steckverbinder J6 des Staufachs unter der Haube am RH Karosseriesteuergerät an.
  11. Schließen Sie den Steckverbinder J1 zur Versorgung am RH Karosseriesteuergerät an.
  12. Schließen Sie den Steckverbinder J4 der Karosserie am RH Karosseriesteuergerät an.
  13. Schließen Sie den Steckverbinder des RH Karosseriekabelbaums an.
  14. Schließen Sie den Steckverbinder J11 der Klimaanlage am RH Karosseriesteuergerät an.
  15. Schließen Sie den Steckverbinder J10 der Instrumententafel am RH Karosseriesteuergerät an.
  16. Schließen Sie den Steckverbinder J9 des Beifahrersitzes am RH Karosseriesteuergerät an.
  17. Schließen Sie den Steckverbinder J7 der Tür am RH Karosseriesteuergerät an.
  18. Montieren Sie die Kabelbaumclips unter dem Instrumententafelträger.
  19. Montieren Sie die 2 Muttern, mit denen die RH Teppich-Befestigungshalterung befestigt wird (Anzugsmoment 2,5 Nm).
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Bei neueren Fahrzeugen werden möglicherweise Druckclips anstelle von Muttern verwendet.
  20. Klappen Sie den RH vorderen Teppich aus, und montieren Sie den Kabelbaum an den Clips am RH Türschweller.
  21. Montieren Sie die 3 Clips, mit denen der RH vordere Teppich an der Karosserie befestigt wird.
  22. Bringen Sie den rechten Teppich der Seitenverkleidung an der Mittelkonsole an. Siehe Seitenverkleidung – Mittelkonsole – LH (Ausbauen und Ersetzen).
  23. Montieren Sie die RH vordere Bodenmatte.
  24. Montieren Sie das Handschuhfach. Siehe Handschuhfach – Mit Knie-Airbags (ohne Wärmepumpe) (Ausbauen und Ersetzen) oder Handschuhfach – Ohne Knie-Airbags (Ausbauen und Ersetzen).
  25. Bauen Sie den beifahrerseitigen vorderen Knie-Airbag ein (sofern vorhanden). Siehe Airbag – Knie – Beifahrerseite (Ausbauen und Ersetzen).
  26. Montieren Sie die Fußraumabdeckung auf der Beifahrerseite. Siehe Abdeckung – Fußraum – Beifahrerseite (LHD) (Ausbauen und Ersetzen).
  27. Montieren Sie die rechte untere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Unten – LH (Ausbauen und Ersetzen).
  28. Montieren Sie die rechte mittlere A-Säulen-Verkleidung. Siehe Verkleidung – A-Säule – Mitte – LH (Ausbauen und Ersetzen).
  29. Montieren Sie die Hauptverkleidung der Instrumententafel. Siehe Dekorverkleidung – Instrumententafel – Haupt (Ausbauen und Ersetzen).
  30. Montieren Sie die RH Endkappe des Luftschlitzes. Siehe Endkappe – Luftschlitz – LH (Ausbauen und Ersetzen).
  31. Montieren Sie die RH Endkappe der Instrumententafel. Siehe Endkappe – Instrumententafel – LH (Ausbauen und Ersetzen).
  32. Wiederholen Sie die Schritte 30 und 31 an der LH Seite des Fahrzeugs.
  33. Schließen Sie die 12-V-/Niederspannungs-Stromversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  34. Montieren Sie die hintere Unterhaubenschürze. Siehe Unterhaubenschürze – Hinten (Ausbauen und Ersetzen).
  35. Stellen Sie über Toolbox 3.0 eine Verbindung zum Fahrzeug her.
  36. Klicken Sie in Toolbox auf die Registerkarte Actions, und geben Sie „Service_Redeploy“ in das Suchfeld ein.
  37. Klicken Sie auf UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    , klicken Sie auf Run, und lassen Sie die Routine durchlaufen.
  38. Sobald das Firmware-Redeploy abgeschlossen ist, bestätigen Sie auf dem Mitteldisplay, dass die Versionshinweise vorhanden sind.
  39. Nehmen Sie auf dem Fahrersitz Platz, und schließen Sie die LH Vordertür.
  40. Klicken Sie in Toolbox auf die Registerkarte Actions, und geben Sie „PROC_VCRIGHT“ in das Suchfeld ein.
  41. Klicken Sie auf und anschließend auf Run, und lassen Sie die Routine durchlaufen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Halten Sie den Beifahrersitz während der Kalibrierung von sämtlichen Gegenständen frei.
  42. Trennen Sie den Laptop vom Fahrzeug.
  43. Schließen Sie die Vordertüren und die Fenster.
