Limpieza de la vista de la cámara delantera (limpieza de precisión del cristal interior) (NA)

Código de corrección 10200348 FRT 0.42 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte (FRT)Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2025-10-27: Se han añadido toallitas Kimtech a la lista de toallitas secas.
  • 2025-10-22: Se ha añadido una nota de precaución para utilizar únicamente herramientas de guarnecido y herramientas manuales que no dañen el guarnecido interior al retirarlo.
  • 2025-10-08: Se ha añadido la sección de herramientas adicionales.
  • 2025-10-02: Se han añadido opciones adicionales de materiales limpiacristales.
  • 2025-10-02: Limpieza de parabrisas completa y pasos de Restablecer DAS actualizados.
  • 2025-09-26: Se han añadido pasos para retirar la protección contra reflejos y el conector de la antena GNSS.
  • 2025-09-18: Se ha añadido un vídeo en la parte superior del procedimiento.
Informational PurposesAn informational icon, calling your attention
Nota
Los pasos de este procedimiento solo se aplican a los vehículos de Norteamérica. Para los vehículos que no son de Norteamérica, consulte Clean Forward Camera View (Precision Cleaning of Inboard Glass) (Restore) (RoW)
  • Materiales limpiacristales:
    • Espray limpiacristales
      • 1083742-02-A - Limpiacristales Zep
      • Si la referencia anterior no está disponible en su región, utilice cualquier limpiacristales de pH neutro, como Autorenu o Seventh Generation.
    • Toallitas para lentes prehumedecidas
      • 2249444-00-A - Toallitas prehumedecidas Zeiss
    • Toallitas secas para salas limpias sin pelusa (las que estén disponibles)
      • 2268681-00-A - Toallitas Tramado pack de 500
      • 2265712-00-A - Toallitas Tramado pack de 1000
      • 2265813-00-A - Toallitas Liso pack de 500
      • 2265663-00-A - Toallitas Liso pack de 1000
      • 2273991-00-A - Toallitas Kimtech pack de 500
    • Paños de microfibra sin pelusa
      • 2084223-00-A: Paquete de 6
      • 2084180-00-A: Paquete de 120
      • Si los números de referencia anteriores no están disponibles en su región, use paños de microfibra nuevos sin pelusa.
  • Linterna LED:
    • 1523885-00-A: LUZ, TIPO BOLÍGRAFO, RECARGABLE
  • Herramienta para guarnecidos de plástico que no dañe las superficies:
    • 1115421-00-B - Herramienta para guarnecidos de plástico
  • Guantes de nitrilo
  • Herramientas adicionales:
    • Destornillador dinamométrico WIHA de 0,8-5 Nm
    • Punta Torx T10
    • Punta Torx T20
Warning IconA warning icon, calling your attention to a possibly risky situation
PRECAUCIÓN
SI SE VA A TRABAJAR EN SERVICIO MÓVIL: El vehículo debe estar estacionado en una zona cubierta o con sombra. No realice este procedimiento a cielo abierto.
Informational PurposesAn informational icon, calling your attention
Nota
El siguiente vídeo demuestra la limpieza de precisión del parabrisas de todos los vehículos:

Conectar Procedimiento

  1. Levante ligeramente los brazos del limpiaparabrisas y limpie las escobillas (2 uds.) con alcohol isopropílico (frotando), especialmente en los bordes.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Si las escobillas del limpiaparabrisas tienen signos de desgaste y necesitan sustituirse, se recomienda sustituirlas para evitar que se reduzca la visibilidad de la cámara.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No levante los brazos de limpiaparabrisas más allá de su posición prevista.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recuerde a los clientes que deben limpiar periódicamente los bordes de las escobillas del limpiaparabrisas, tal como se indica en el Manual del propietario.
  2. Aplique el limpiacristales en un paño de microfibra para limpiar la superficie exterior del parabrisas delantero y, a continuación, pase un segundo paño de microfibra seco con movimientos circulares hasta que quede prácticamente seco. Compruebe que el parabrisas no tiene manchas ni residuos y deje secar durante 1 minuto.
  3. Con una linterna LED, ilumine la superficie exterior del parabrisas en la zona de la cámara de visión delantera e inspeccione la presencia de turbiedades, empañamiento, manchas y residuos en el interior del parabrisas. Sostenga la linterna hacia usted como se muestra en las imágenes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice la inspección en el interior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La linterna debería apuntar al parabrisas de forma que el haz de luz se dirija a usted; consulte el método de inspección correcto en el diagrama.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si se confirma la presencia de turbiedad o manchas con el método de inspección de la linterna, continúe con el siguiente paso.

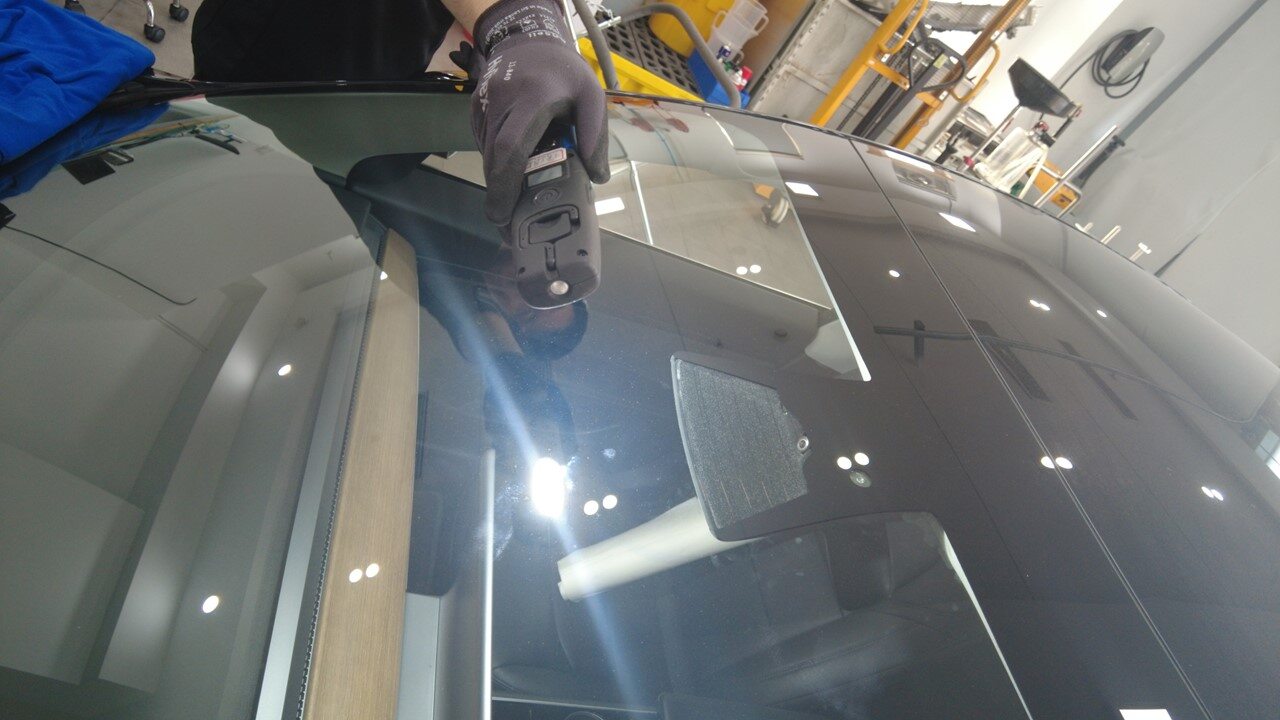

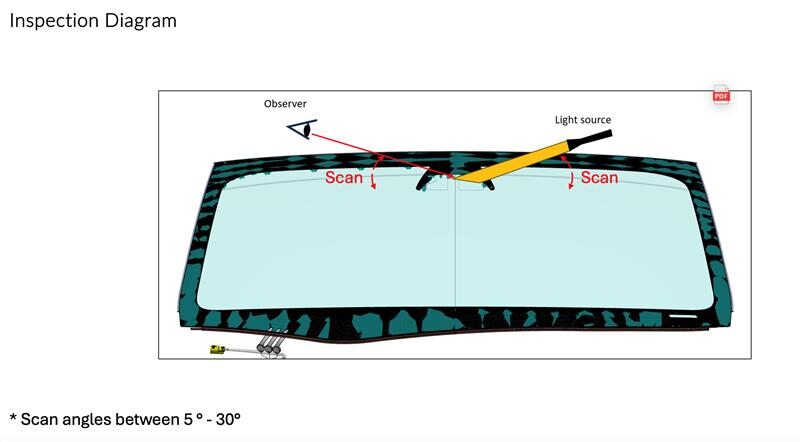

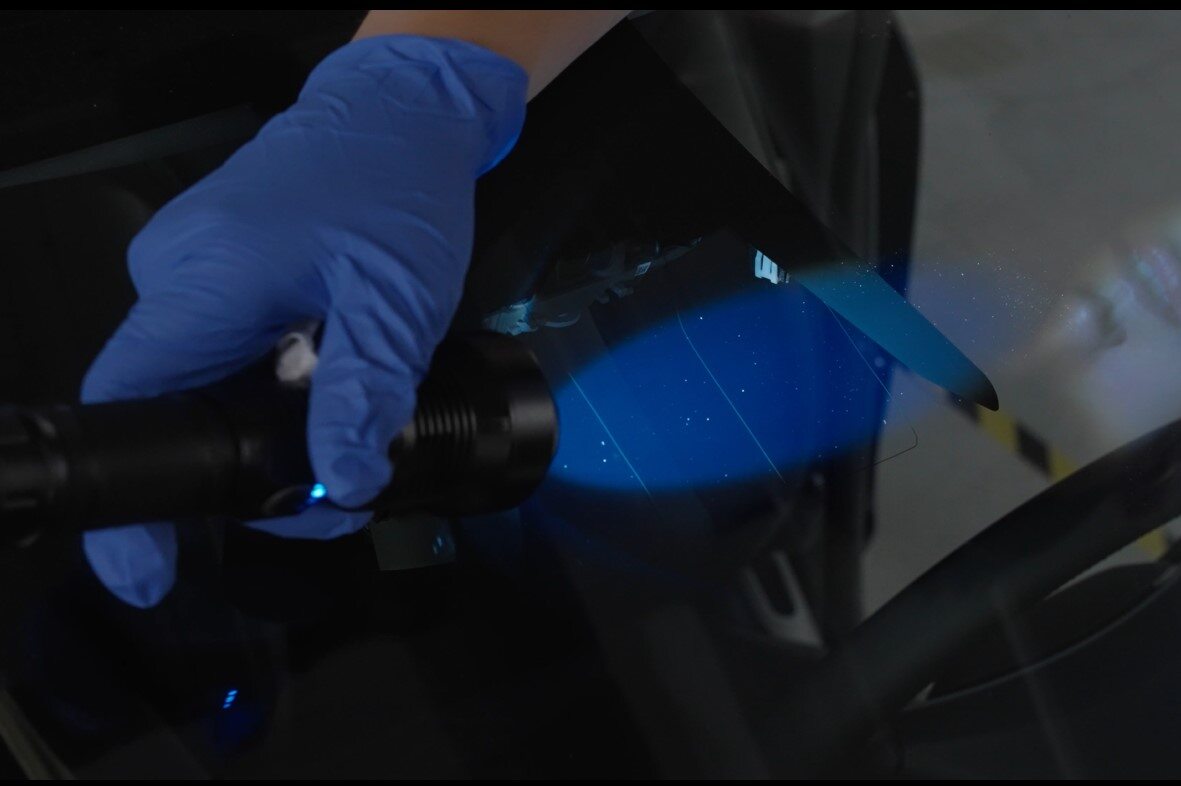

    Figura 1. Método de inspección

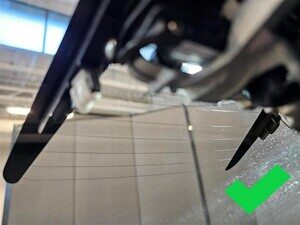

    Figura 2. Ejemplo de inspección con resultado negativo

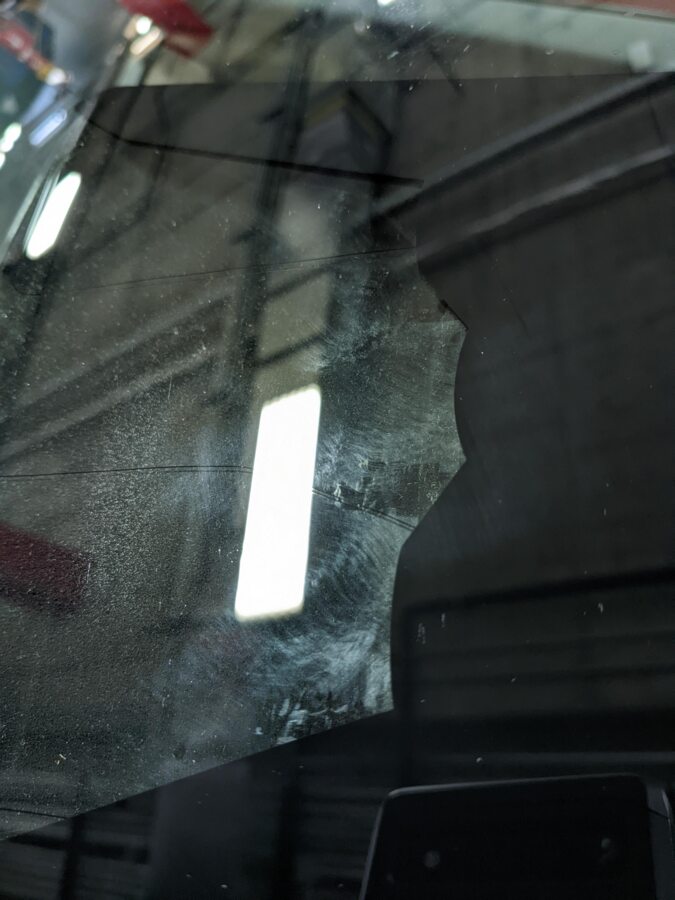

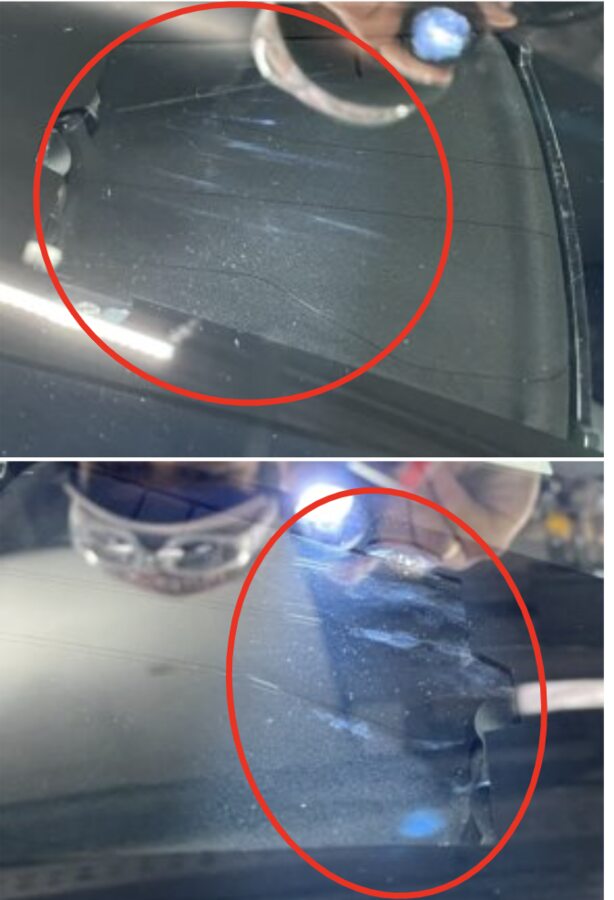

    Figura 3. Ejemplo de parabrisas turbio
  4. Abra la puerta delantera izquierda y baje la ventanilla.
  5. Desmonte el espejo retrovisor. Consulte Rearview Mirror (Remove and Install).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar el guarnecido interior o el interior del parabrisas al desmontar/instalar componentes. Utilice únicamente herramientas manuales y herramientas para guarnecidos que no dañen las superficies (no herramientas eléctricas) para evitar daños en el interior del parabrisas y el guarnecido interior.
  6. Retire la cubierta del espejo retrovisor. Consulte Beauty Cover - Rearview Mirror (Remove and Install).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar el guarnecido interior o el interior del parabrisas al desmontar/instalar componentes. Utilice únicamente herramientas manuales y herramientas para guarnecidos que no dañen las superficies (no herramientas eléctricas) para evitar daños en el interior del parabrisas y el guarnecido interior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario retirar la cámara interior de la cubierta decorativa. Retire la cubierta decorativa como un conjunto.
  7. Suelte la pestaña de bloqueo y, a continuación, desenchufe el conector eléctrico de la antena GNSS.
  8. Desmonte el conjunto de protección contra reflejos del retrovisor. Consulte Glare Shield - Rearview Mirror (Remove and Install).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar el guarnecido interior o el interior del parabrisas al desmontar/instalar componentes. Utilice únicamente herramientas manuales y herramientas para guarnecidos que no dañen las superficies (no herramientas eléctricas) para evitar daños en el interior del parabrisas y el guarnecido interior.
  9. Siga este procedimiento para limpiar la superficie interior del parabrisas en la zona de la cámara de visión delantera:
    1. Póngase los guantes de nitrilo.

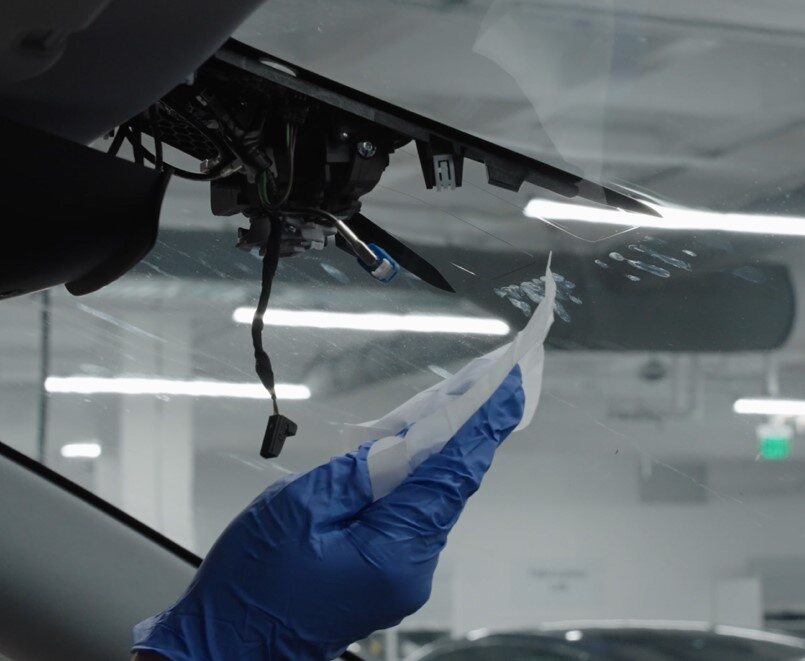

    2. Utilice toallitas prehumedecidas para limpiar el área en profundidad. Utilice una herramienta para guarnecidos de plástico para presionar hacia arriba y limpiar las hendiduras entre la cámara de visión delantera y el parabrisas. Consulte las imágenes como referencia.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      Tenga cuidado de no tocar ni dañar la lente de la cámara de visión delantera al usar la herramienta para guarnecidos.

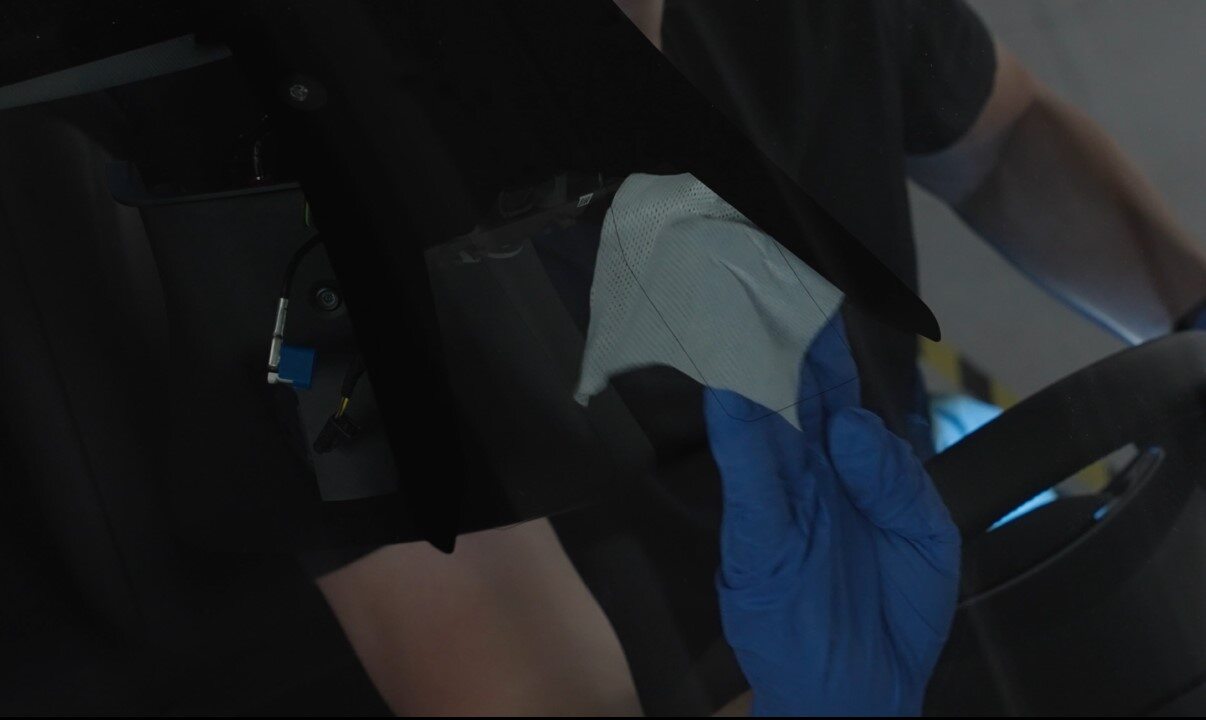

    3. Utilice toallitas para salas limpias (secas) para secar a fondo la zona. Asegúrese de extender la toallita de forma plana sobre la superficie para evitar que el cristal se manche. Utilice una herramienta para guarnecidos de plástico para presionar hacia arriba y limpiar las hendiduras entre la cámara de visión delantera y el parabrisas. Consulte las imágenes como referencia.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      Tenga cuidado de no tocar ni dañar la lente de la cámara de visión delantera al usar la herramienta para guarnecidos.
    4. Use una linterna LED para comprobar que la zona esté limpia y libre de manchas y residuos. Si es necesario, utilice más toallitas para salas limpias (secas) para limpiar la zona.
    5. Utilice una toallita para sala limpia (seca) doblada en un cuadrado para realizar una limpieza final. Limpiar con un movimiento de barrido ayudará a eliminar el polvo restante del cristal.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Limpie toda la zona a fondo, incluidos los bordes y las esquinas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    En el caso de los vehículos HW4, preste especial atención a que la hendidura también esté limpia (consulte la imagen para ver la ubicación de la hendidura).

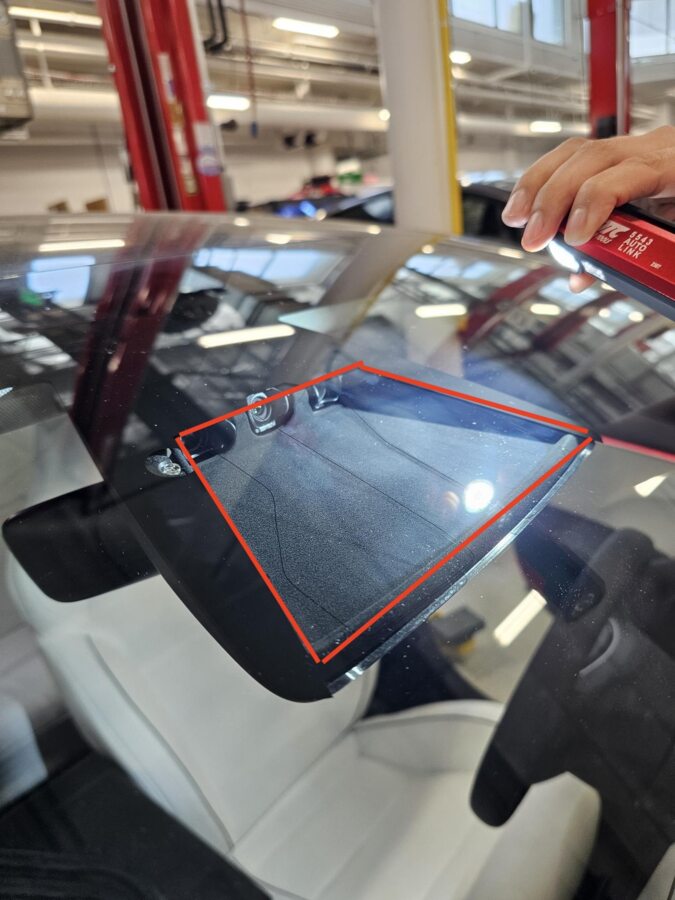

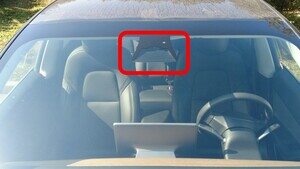

    Figura 4. Zona de la cámara de visión delantera

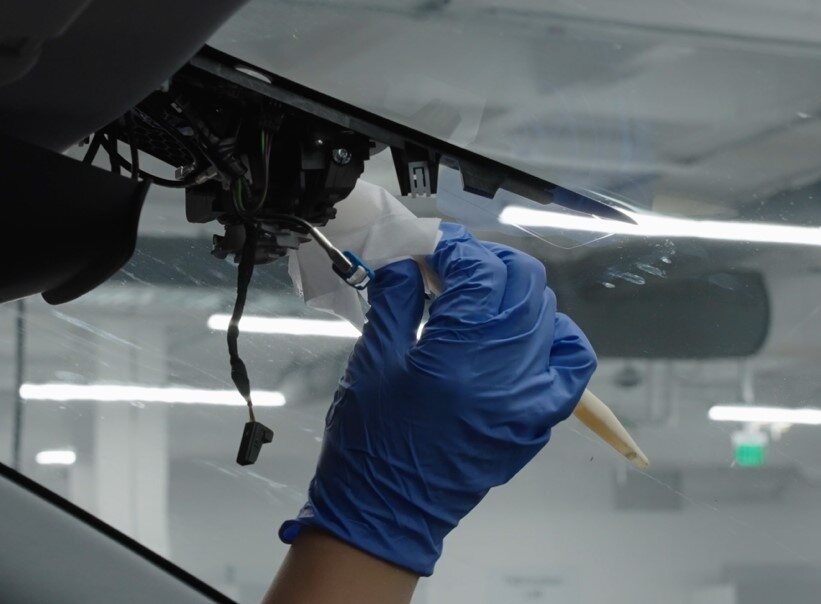

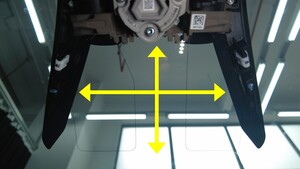

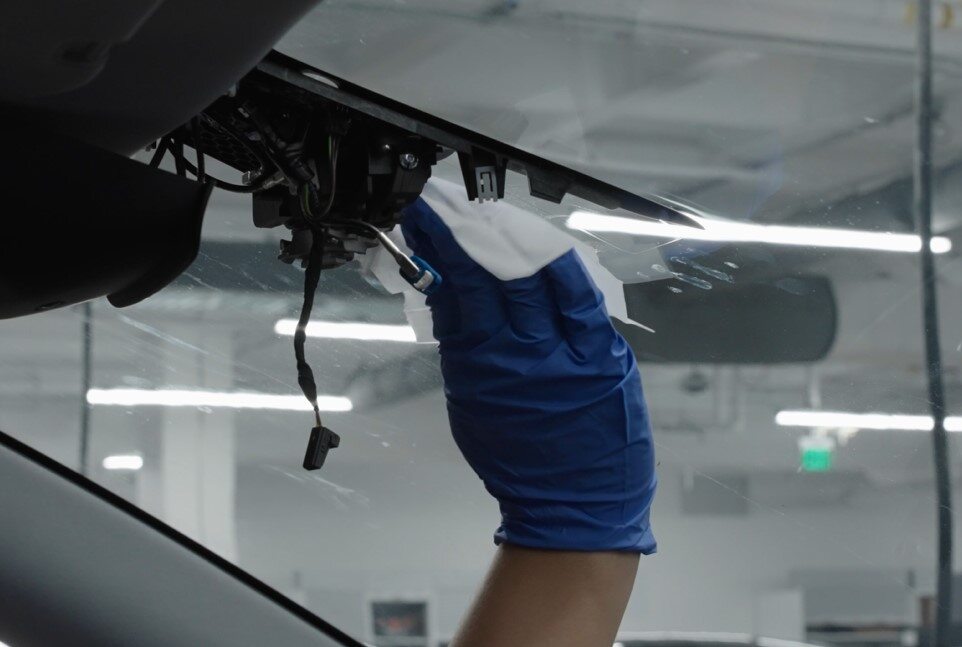

    Figura 5. Herramienta para guarnecidos de plástico; presione hacia arriba y limpie la hendidura entre la cámara y el parabrisas

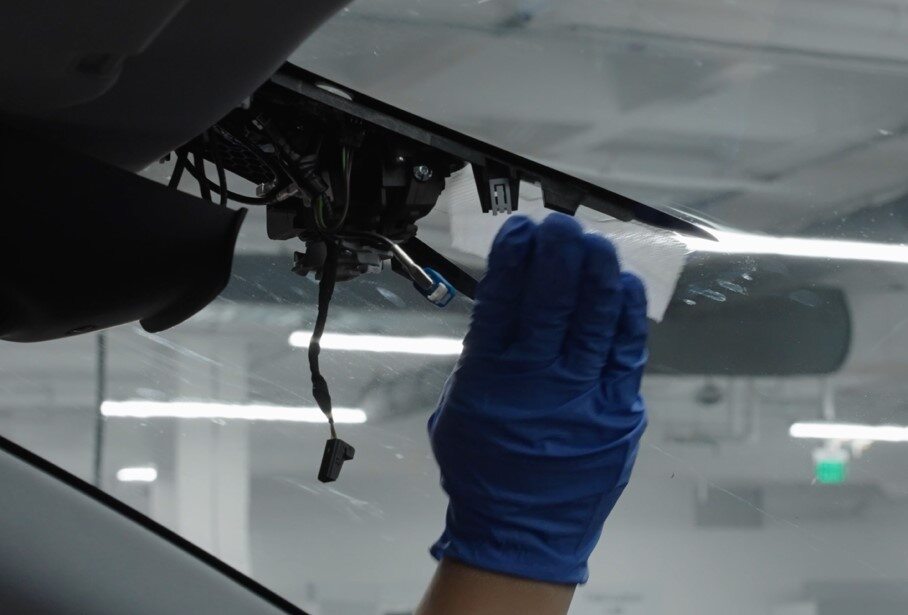

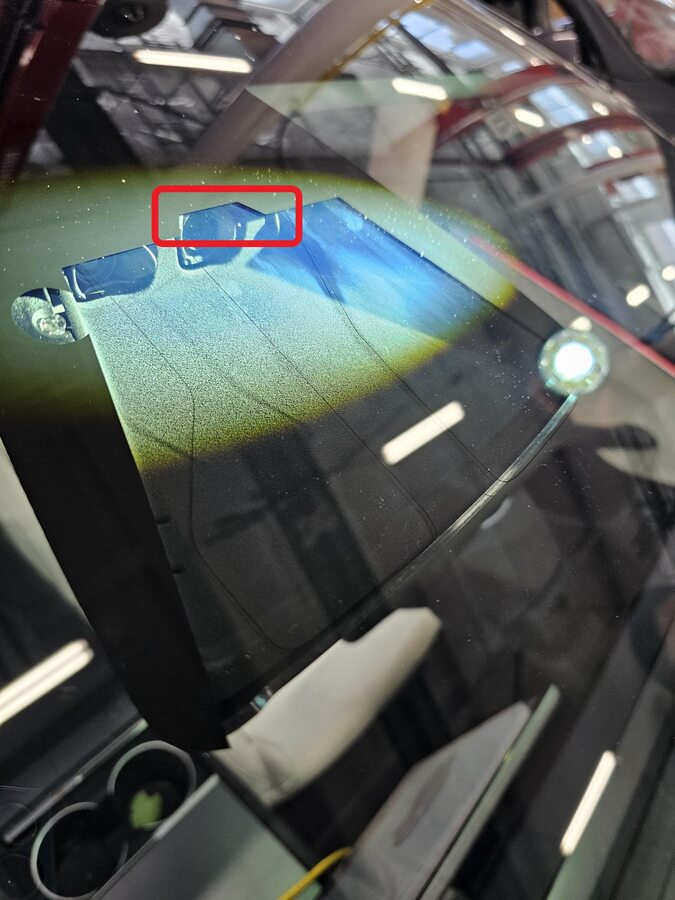

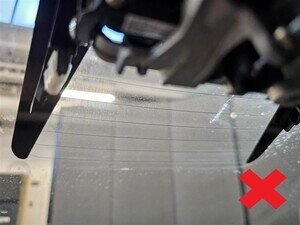

    Figura 6. Ejemplos de trabajos no cualificados

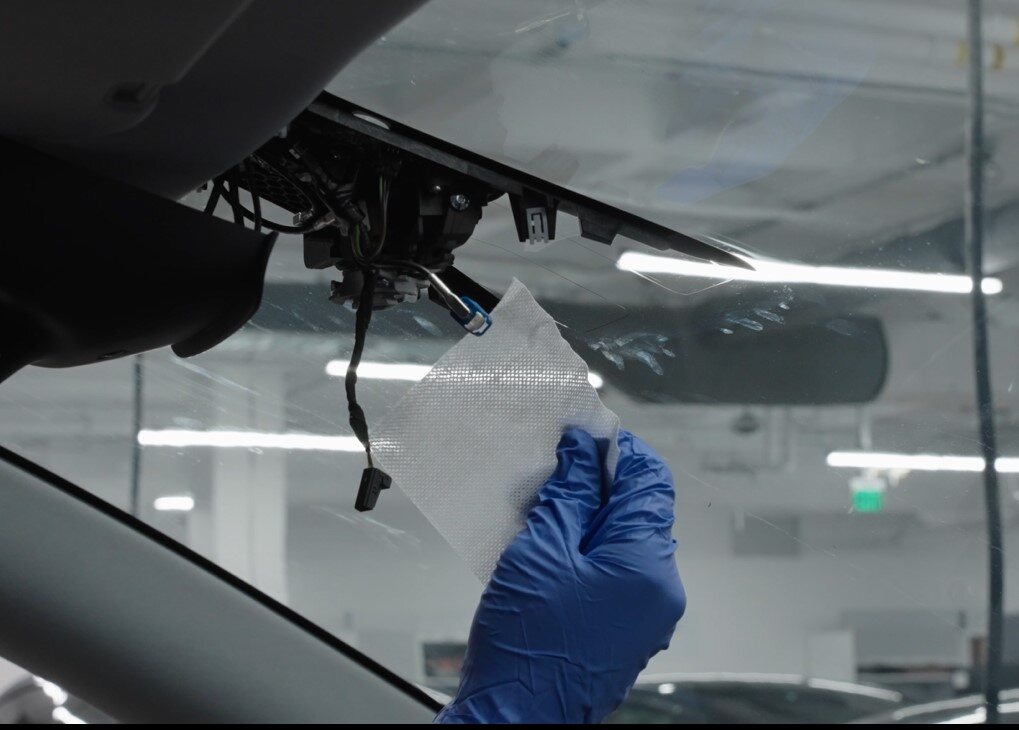

    Figura 7. Ejemplo de trabajo cualificado

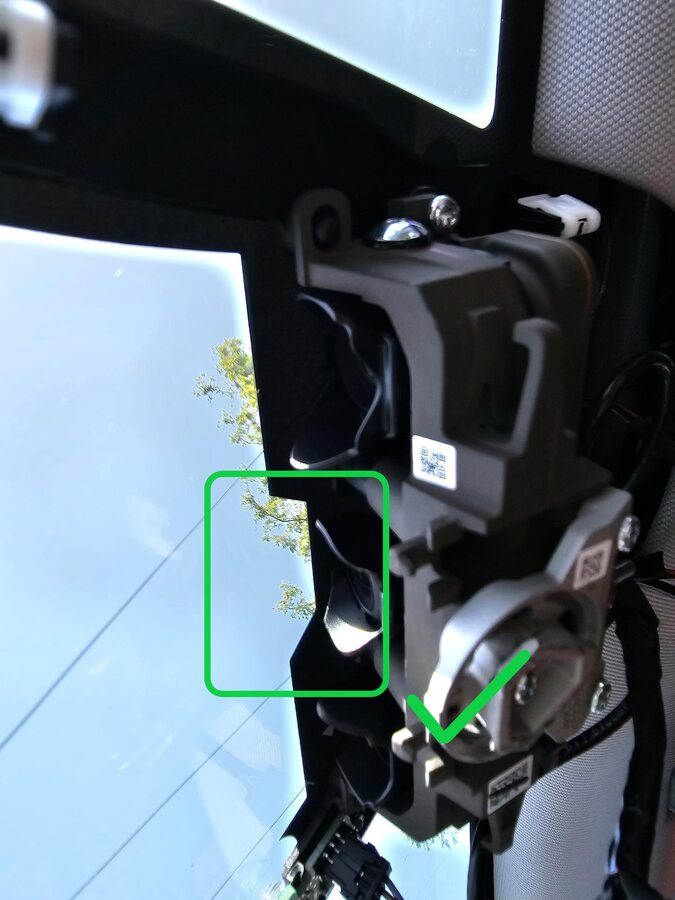

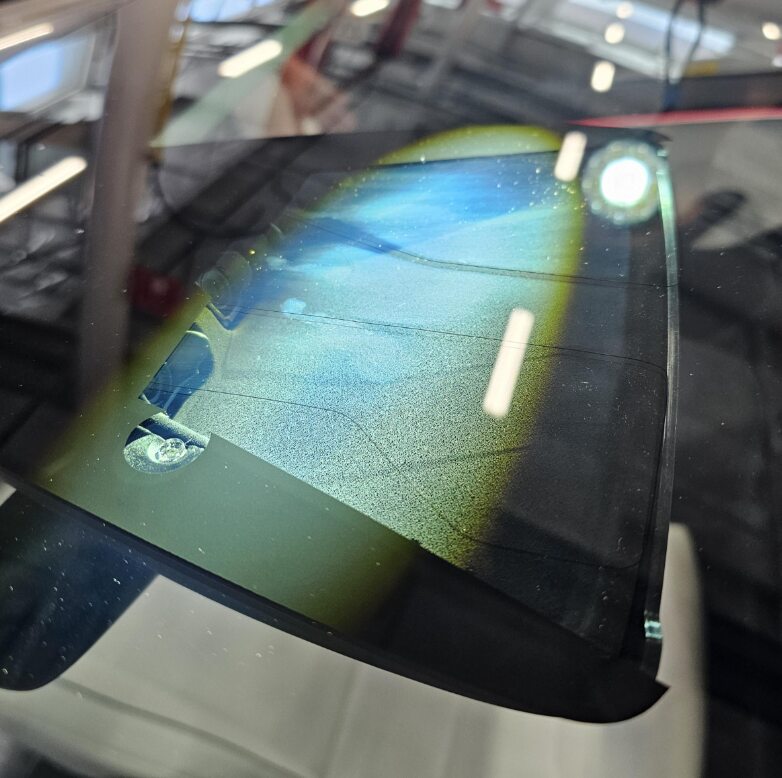

    Figura 8. Hendidura de vehículo HW4

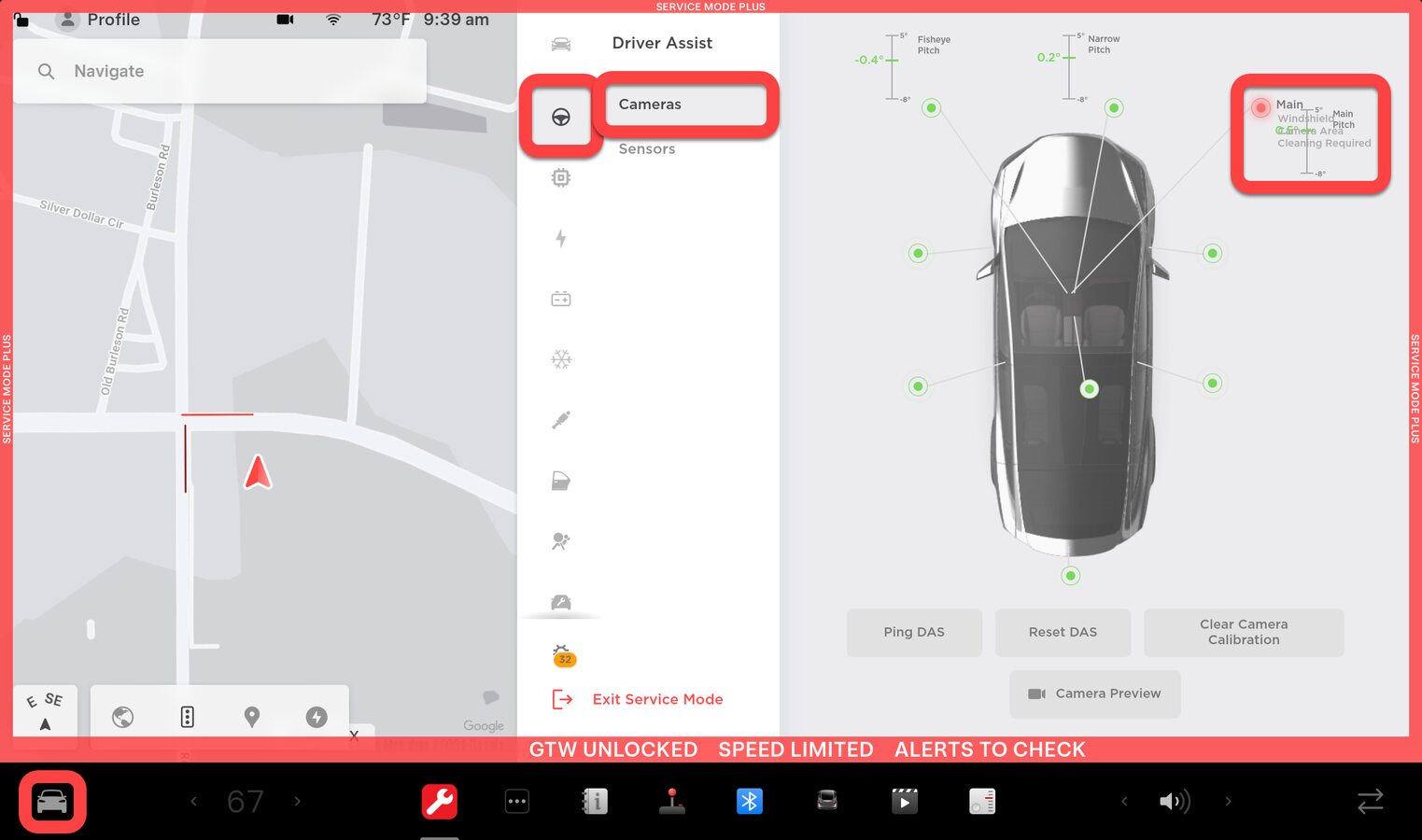

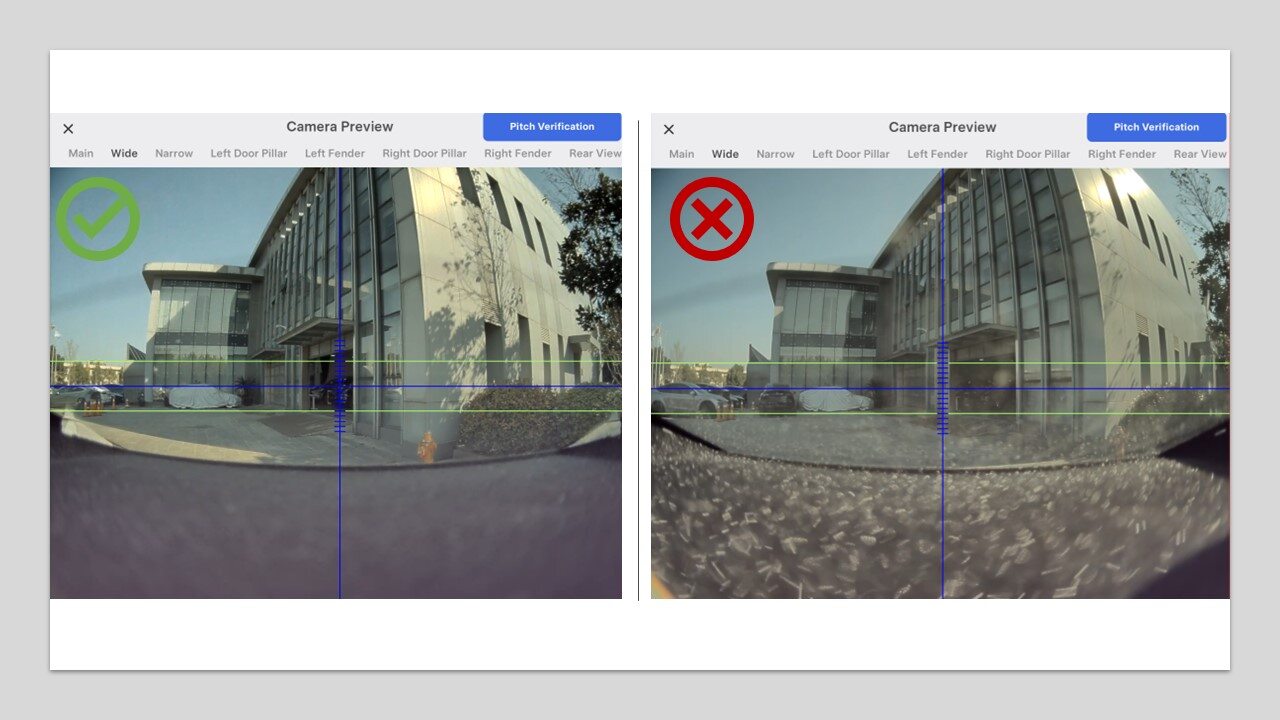

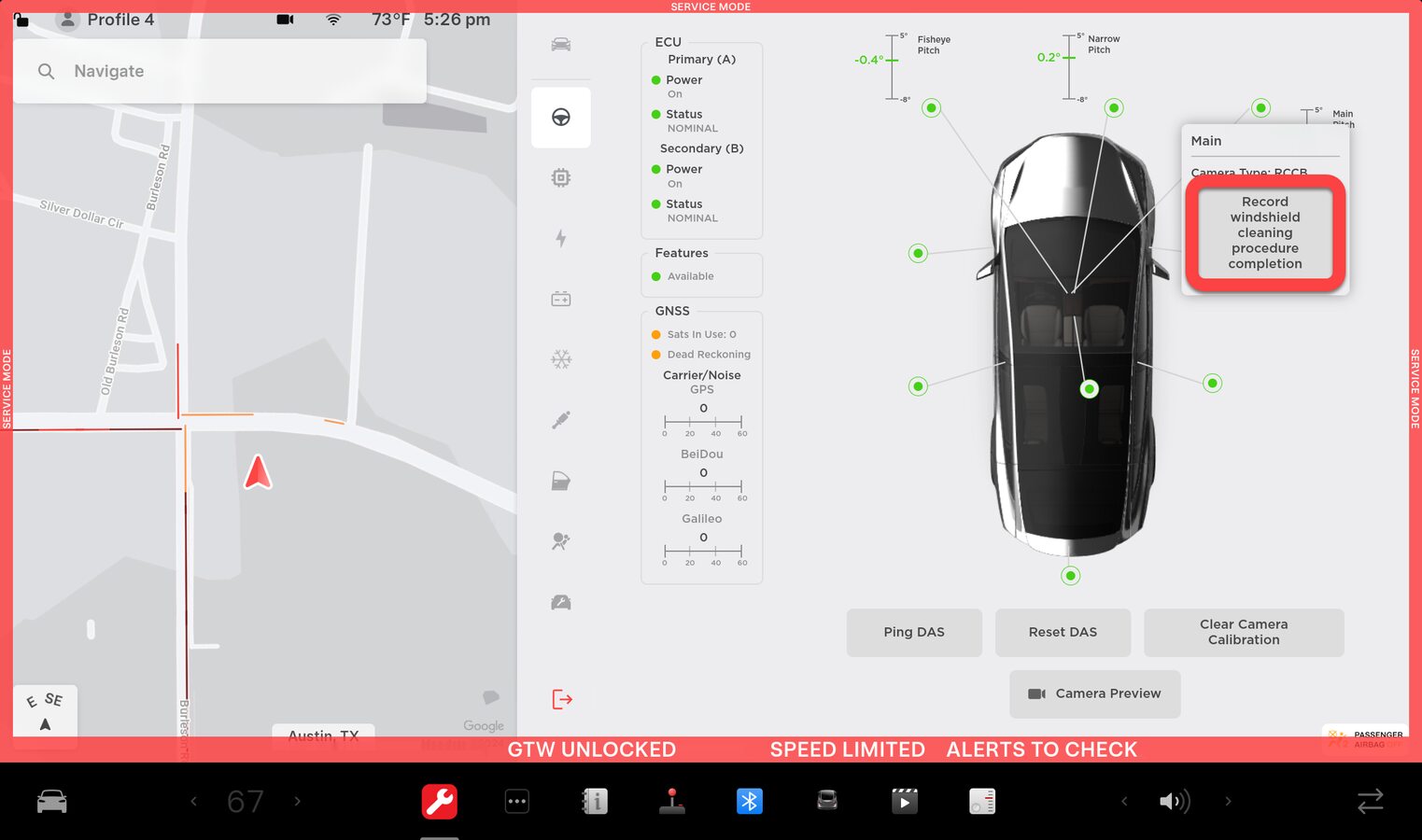

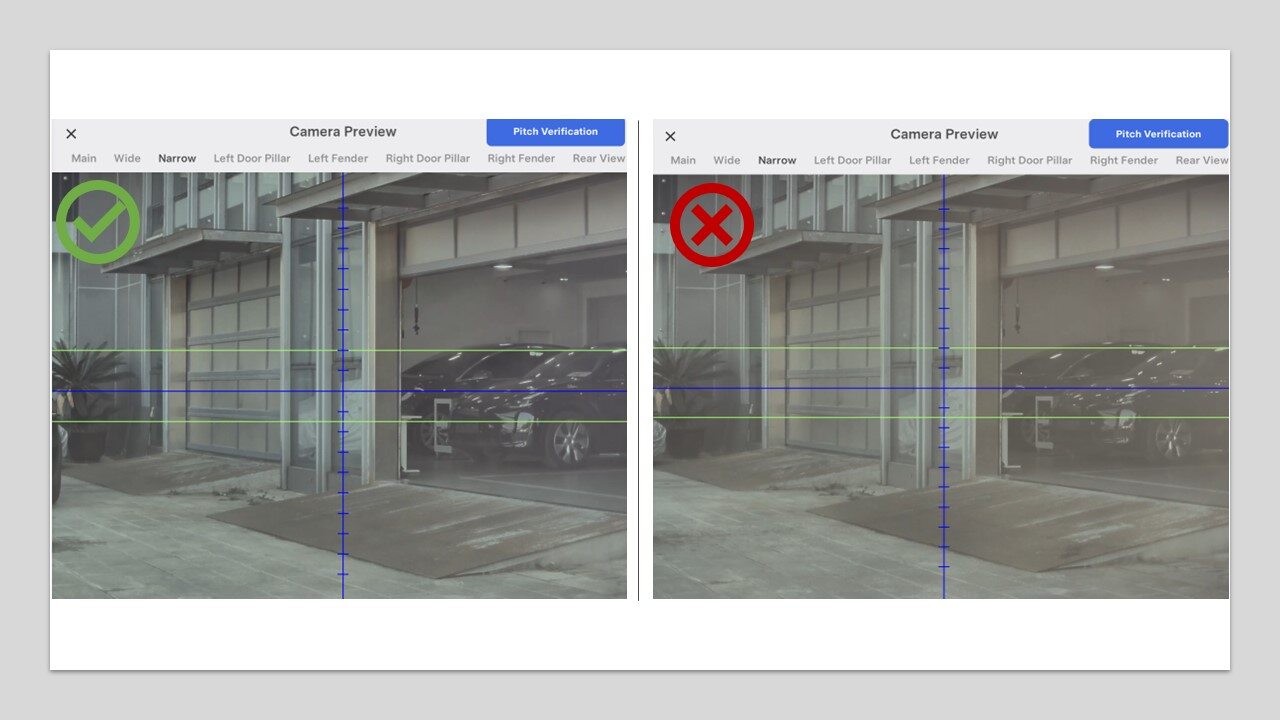

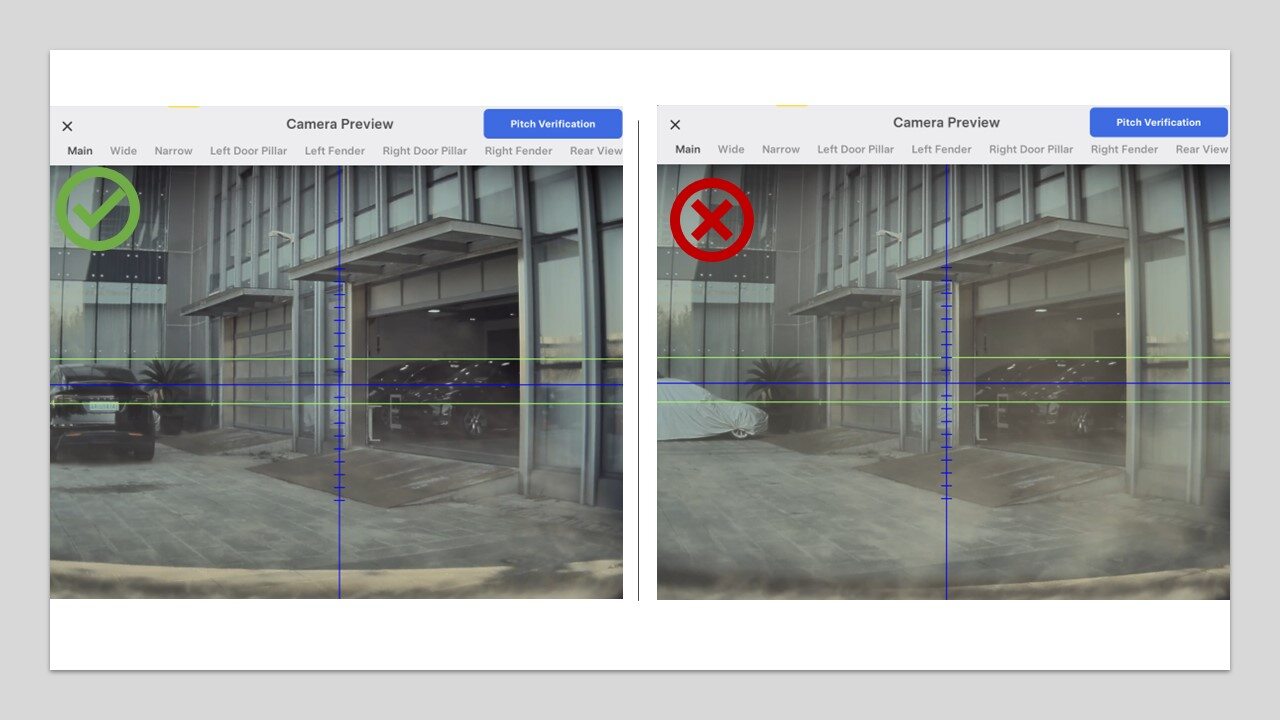

  10. En la pantalla táctil, toque la "llave" del modo de servicio (en la parte inferior de la interfaz de usuario) y, a continuación, toque Asistencia al conductor > Cámaras > Vista previa de cámara, seleccione las pestañas Principal/Ancha/Estrecha para obtener una vista previa de todas las cámaras de visión delantera y evaluar la claridad visual.
    • Si no hay residuos ni suciedad visibles en las lentes de la cámara, continúe con el paso siguiente para instalar todos los componentes que se desmontaron previamente para facilitar el acceso.
    • Si la imagen es borrosa o la visión se ve obstaculizada, limpie las lentes de la cámara según sea necesario.
  11. Instale el conjunto de protección contra reflejos del retrovisor. Consulte Glare Shield - Rearview Mirror (Remove and Install).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar el guarnecido interior o el interior del parabrisas al desmontar/instalar componentes. Utilice únicamente herramientas manuales y herramientas para guarnecidos que no dañen las superficies (no herramientas eléctricas) para evitar daños en el interior del parabrisas y el guarnecido interior.
  12. Instale la cubierta del espejo retrovisor. Consulte Beauty Cover - Rearview Mirror (Remove and Install).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar el guarnecido interior o el interior del parabrisas al desmontar/instalar componentes. Utilice únicamente herramientas manuales y herramientas para guarnecidos que no dañen las superficies (no herramientas eléctricas) para evitar daños en el interior del parabrisas y el guarnecido interior.
  13. Monte el espejo retrovisor. Consulte Rearview Mirror (Remove and Install).
  14. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  15. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
  16. En la pantalla táctil del vehículo, lleve a cabo los siguientes pasos:

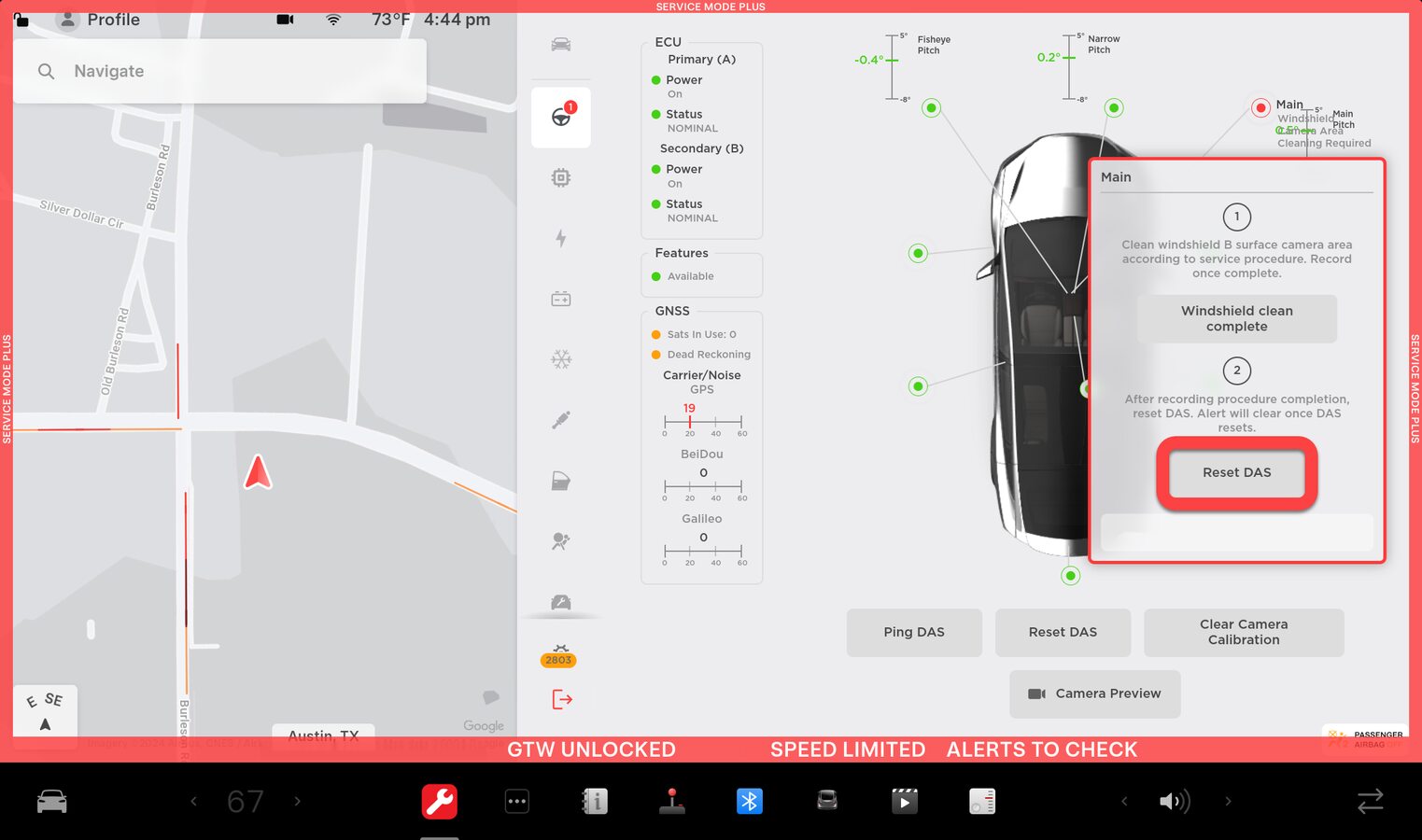

    1. Toque Modo Servicio Plus > Asistencia al conductor > Cámaras > Inclinación principal > Limpieza de parabrisas completa, haga clic en Ejecutar y deje que finalice la rutina.
    2. Toque Restablecer DAS para restablecer el sistema de asistencia al conductor. Cierre la rutina una vez que haya finalizado correctamente.
      Informational PurposesAn informational icon, calling your attention
      Nota
      El botón Restablecer DAS puede encontrarse en la ventana emergente o en la parte inferior de la pantalla.
  17. Salga del Modo de servicio.
  18. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
