Código de corrección 3310007012 FRT 3.06 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT mencionados anteriormente reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

1. Abra la puerta delantera izquierda y baje la ventanilla.
2. Eleve y apoye el vehículo. Consulte Elevación del vehículo - Elevador de 2 columnas.
3. Extraiga el faldón trasero del vano del motor. Consulte Underhood Apron - Rear (Remove and Install).
4. Extraiga el conjunto del maletero delantero. Consulte Frunk Assembly (Remove and Install).
5. Coloque el vehículo en el Modo de servicio. Consulte Modo de servicio.
6. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
7. En la pantalla táctil del vehículo, vaya a Modo de servicio > Térmico > Sistema de refrigerante.
8. Toque Iniciar llenado/drenaje de líquido térmico (refrigeración y refrigerante) y deje que finalice la rutina.
   Nota

   Deje que se complete la rutina. Asegúrese de que la rutina se ejecuta correctamente.
9. Desconecte la alimentación de media tensión. Consulte Mid-Voltage Power (Disconnect and Connect) (Modify).
10. Desmonte las 4 ruedas. Consulte Wheels - Wheel (Remove and Install).

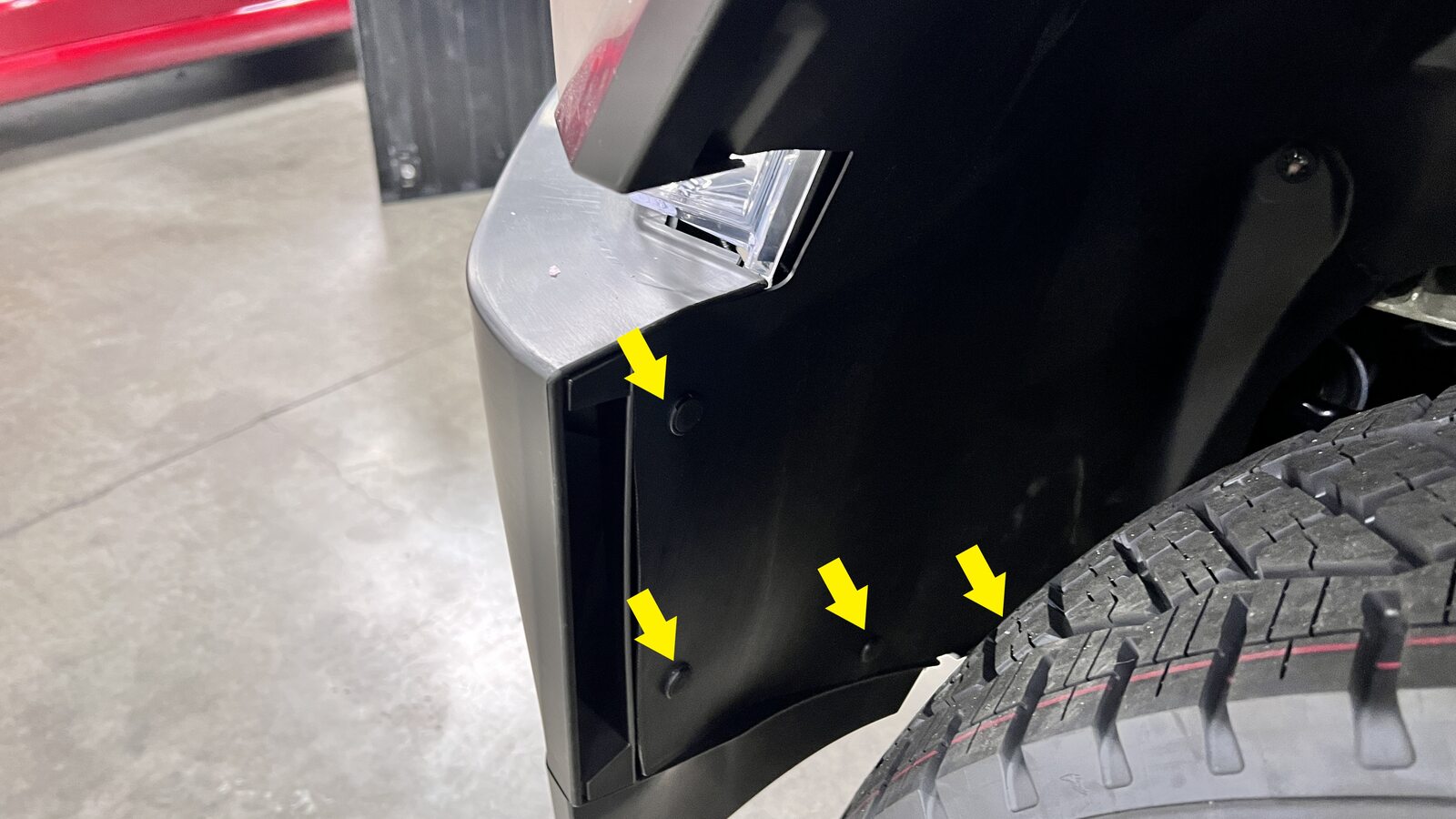

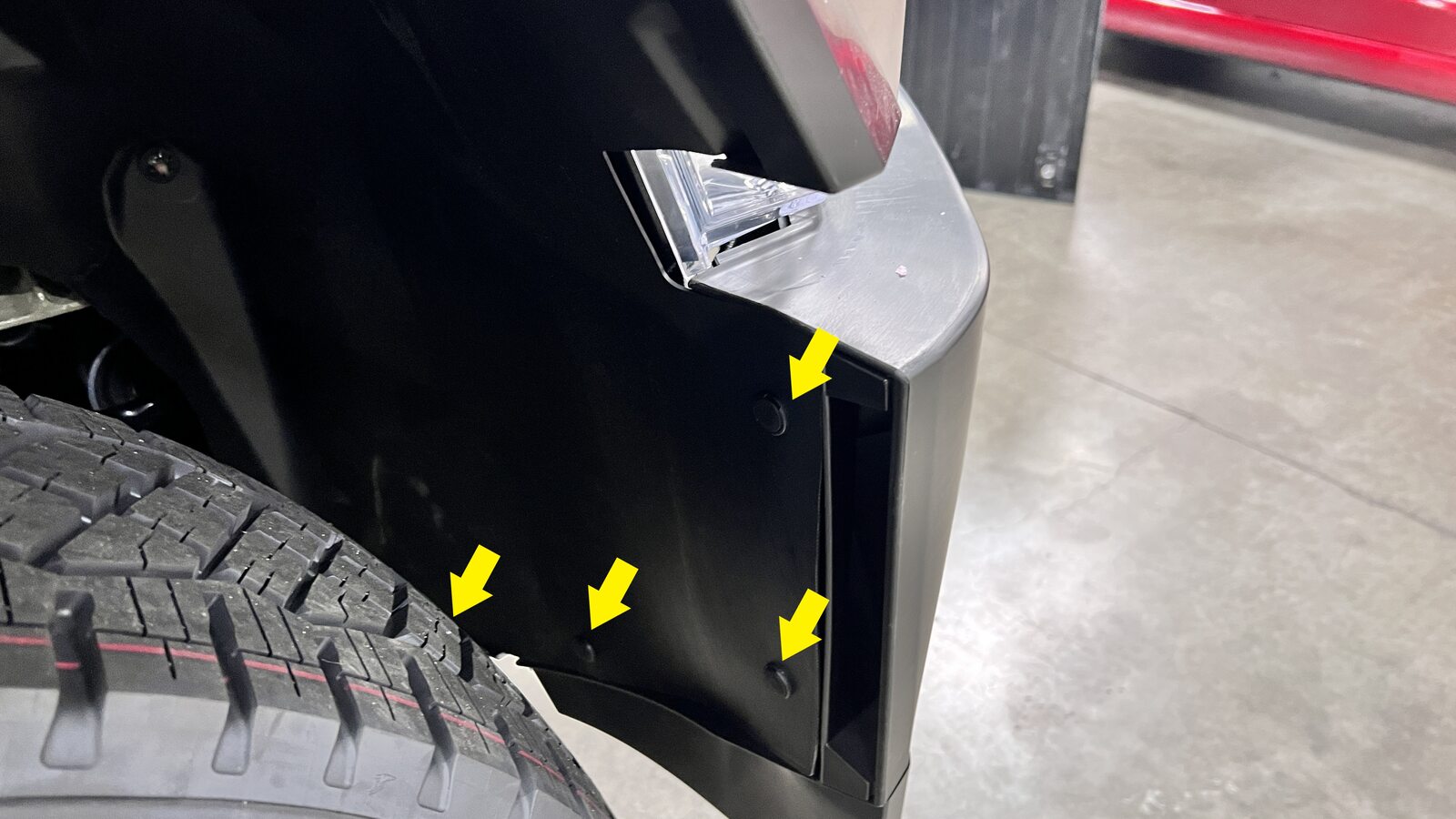

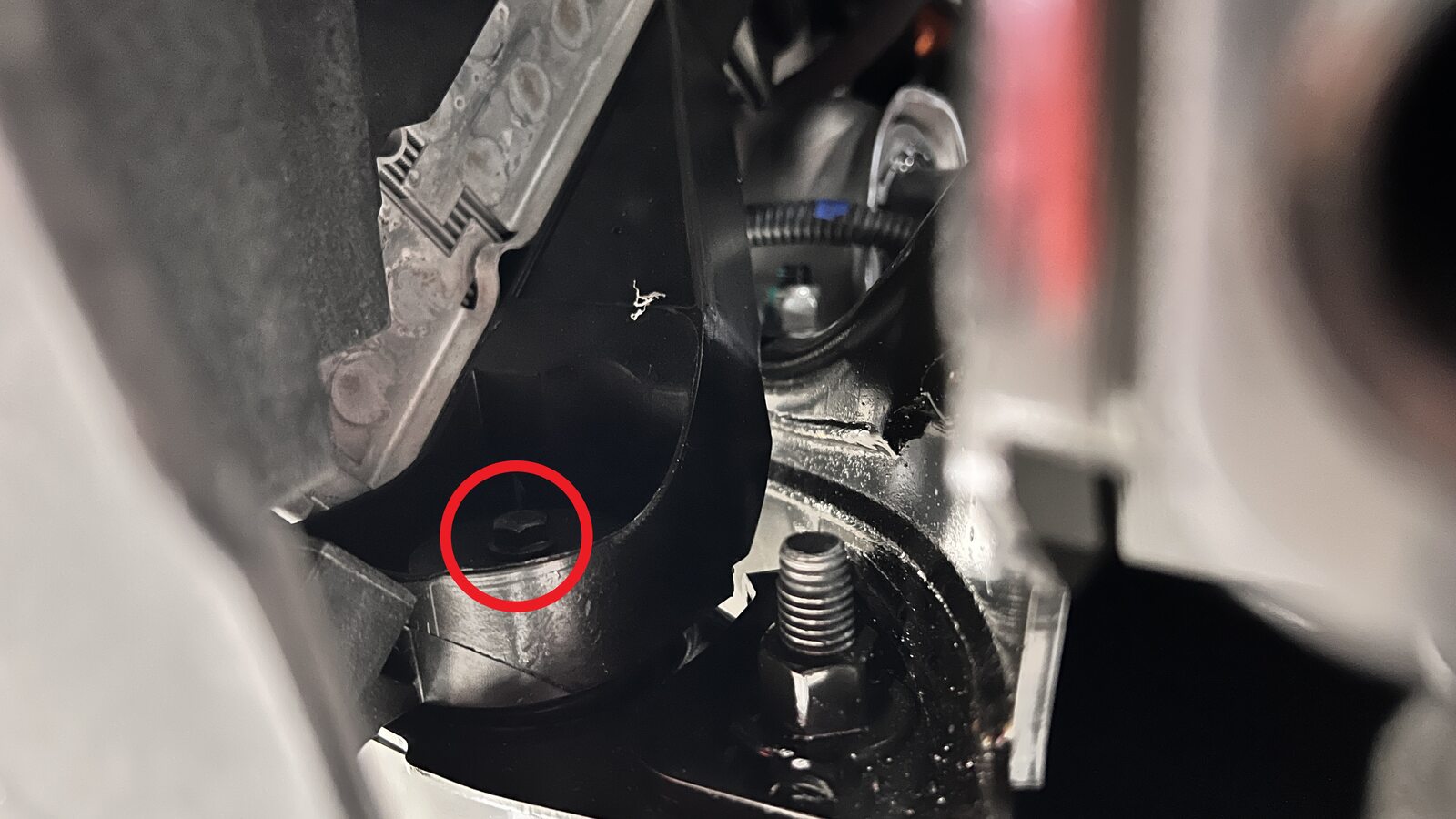

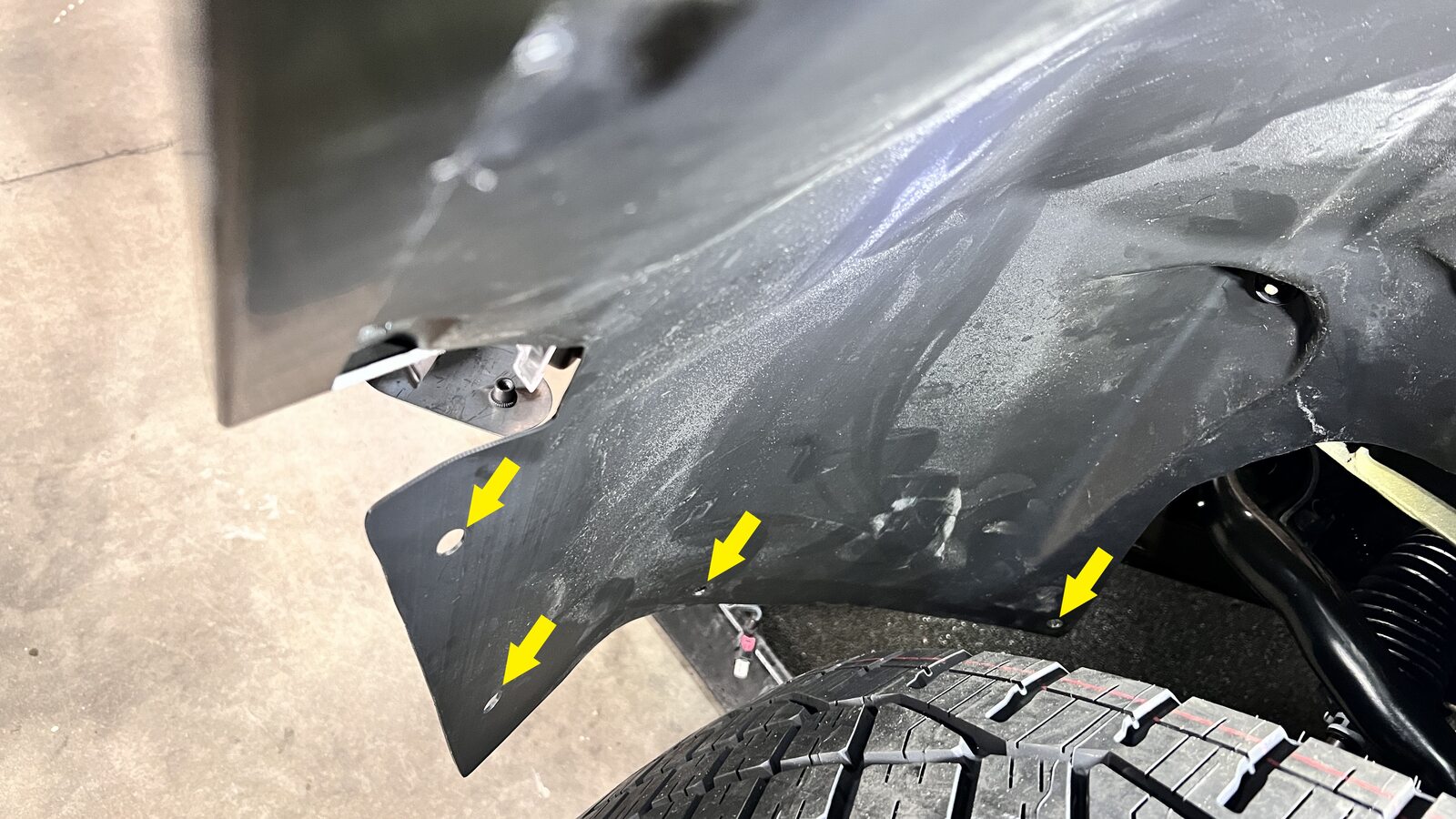

11. Suelte los clips que sujetan la parte delantera del revestimiento del paso de la rueda delantera izquierda.
    Nota

    4 clips



12. Retire la fijación del lado izquierdo de la defensa.
    Nota

    1 perno, 10 mm, 6 Nm. Aparte el revestimiento del paso de rueda para facilitar el acceso.



13. Suelte los clips que sujetan la parte delantera del revestimiento del paso de la rueda delantera izquierda.
    Nota

    4 clips



14. Retire la fijación lateral izquierda de la defensa delantera.

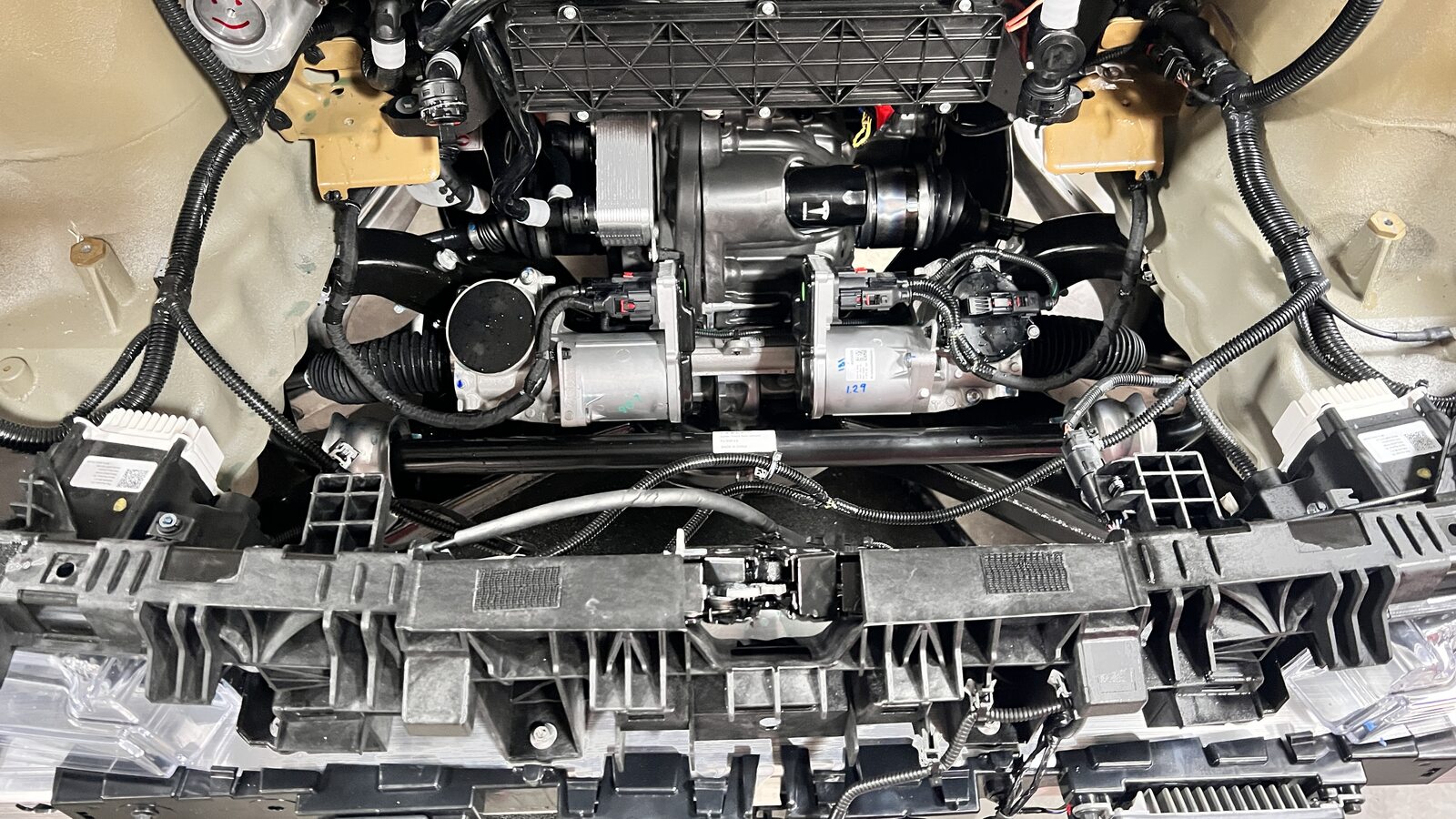

    Nota

    1 perno, 10 mm, 6 Nm. Aparte el revestimiento del paso de rueda para facilitar el acceso.



15. Suelte los clips que sujetan la parte delantera del revestimiento del paso de la rueda delantera derecha.
    Nota

    4 clips

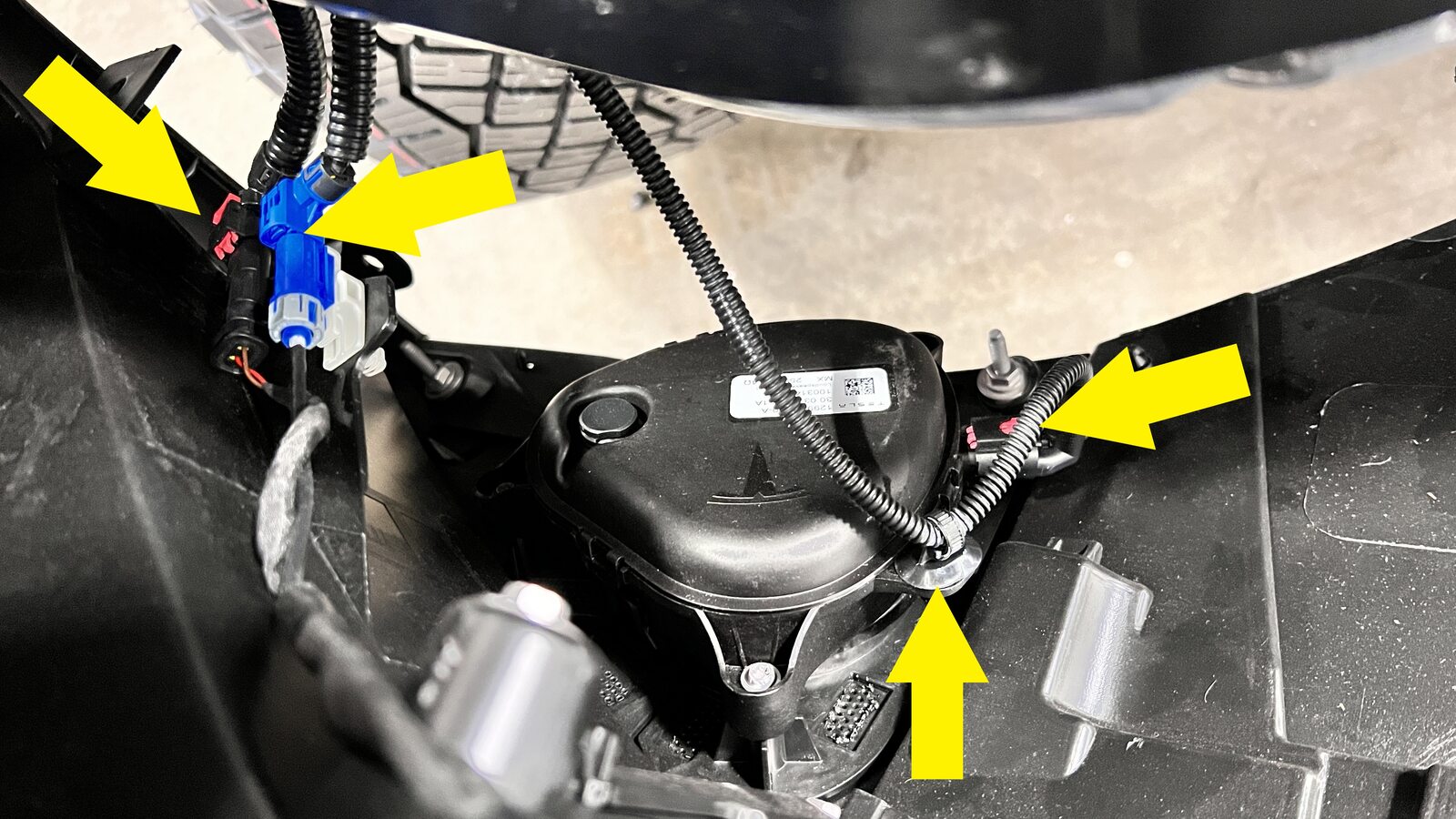

16. Retire la fijación y los conectores del lado derecho de la defensa delantera.
    Nota

    1 perno, 10 mm, 6 Nm, 1 clip, 3 conectores. Tire del revestimiento del paso de la rueda hacia atrás para acceder. Tire de la pestaña de bloqueo roja para soltarla, no la empuje hacia abajo.





17. Eleve el vehículo por completo.
    Nota

    Ajústelo a una altura de trabajo cómoda, bájelo para bloquearlo y asegúrese de que los bloqueos se enganchen a ambos lados para evitar que el vehículo se incline.

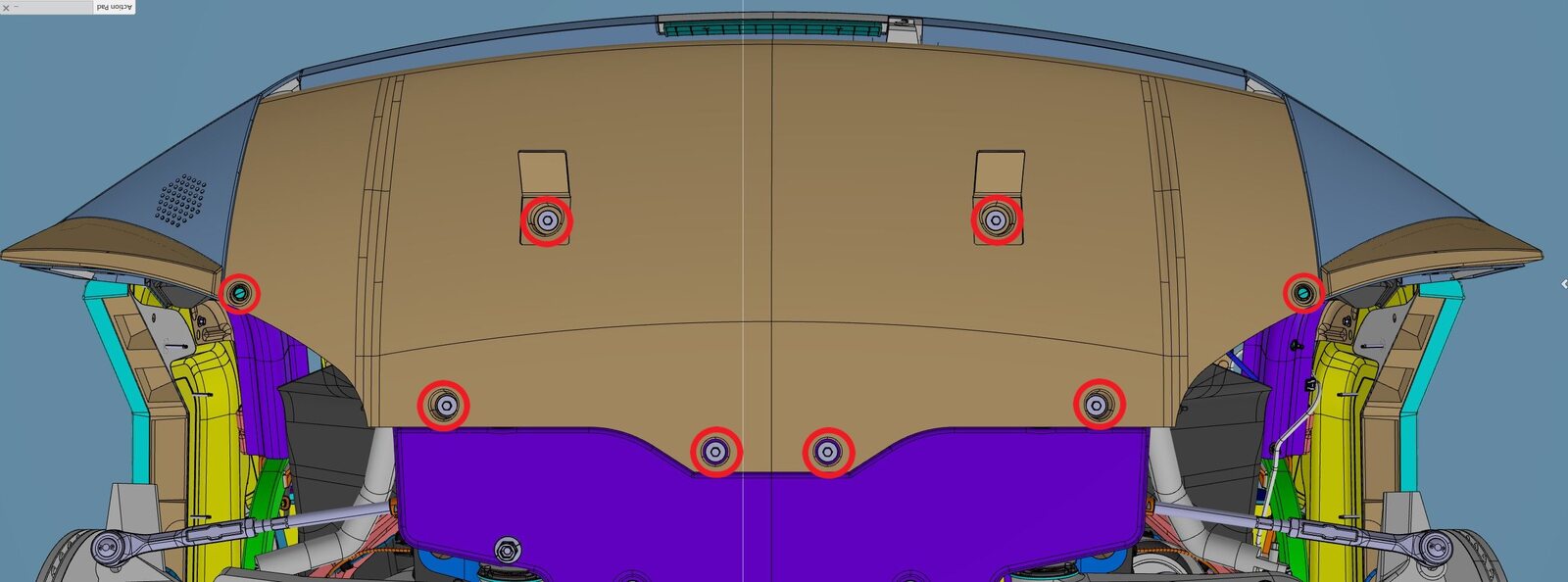

18. Retire los pernos de la faldilla inferior.

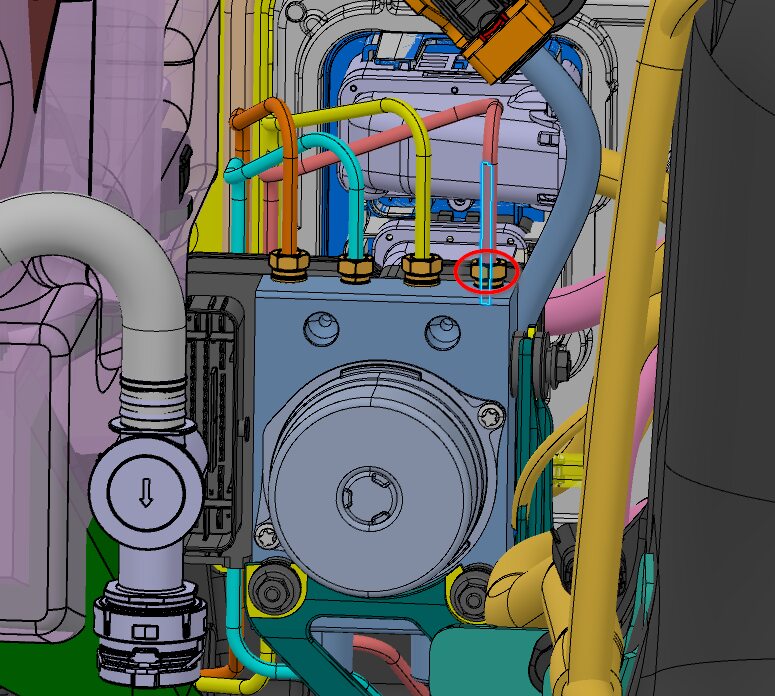

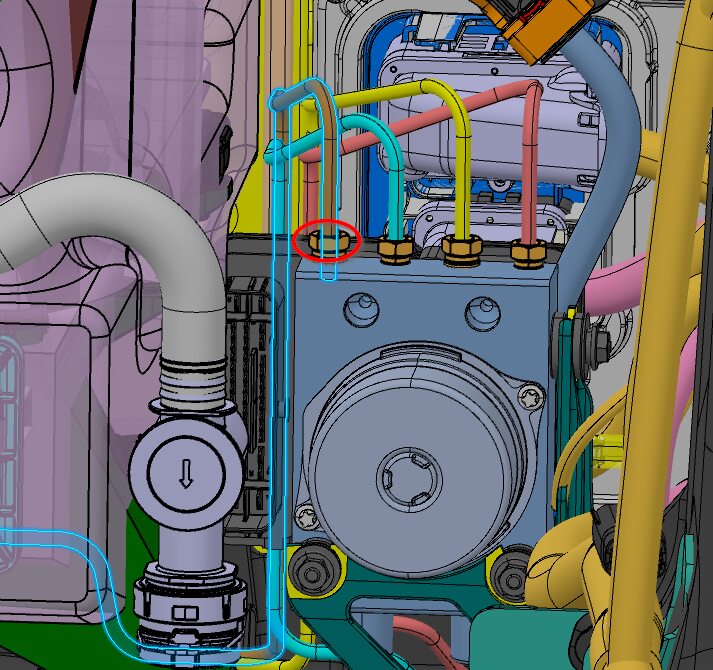

    Nota

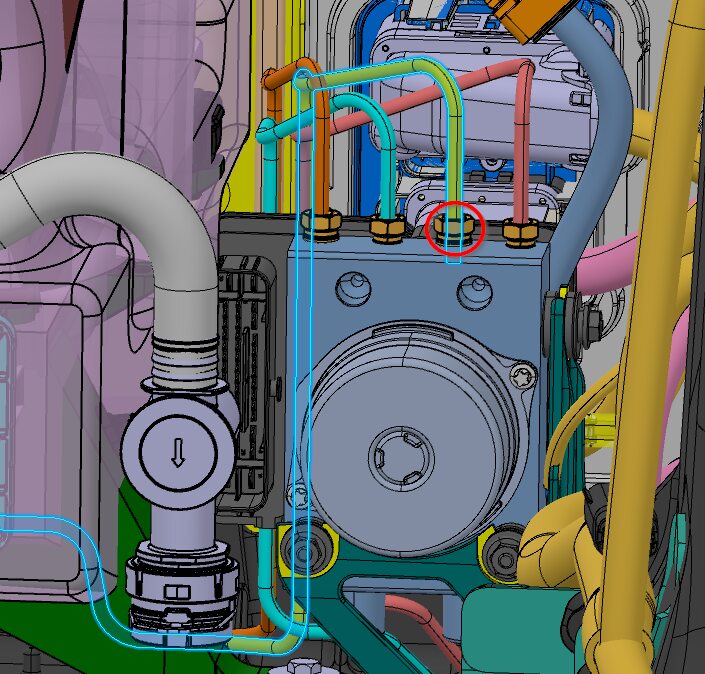

    2 clips, 2 tapas, 6 pernos, 10 mm, 6 Nm. Quite las tapas para exponer los pernos.











19. Retire el deflector aerodinámico delantero. Consulte Aeroshield - Front (Remove and Install).

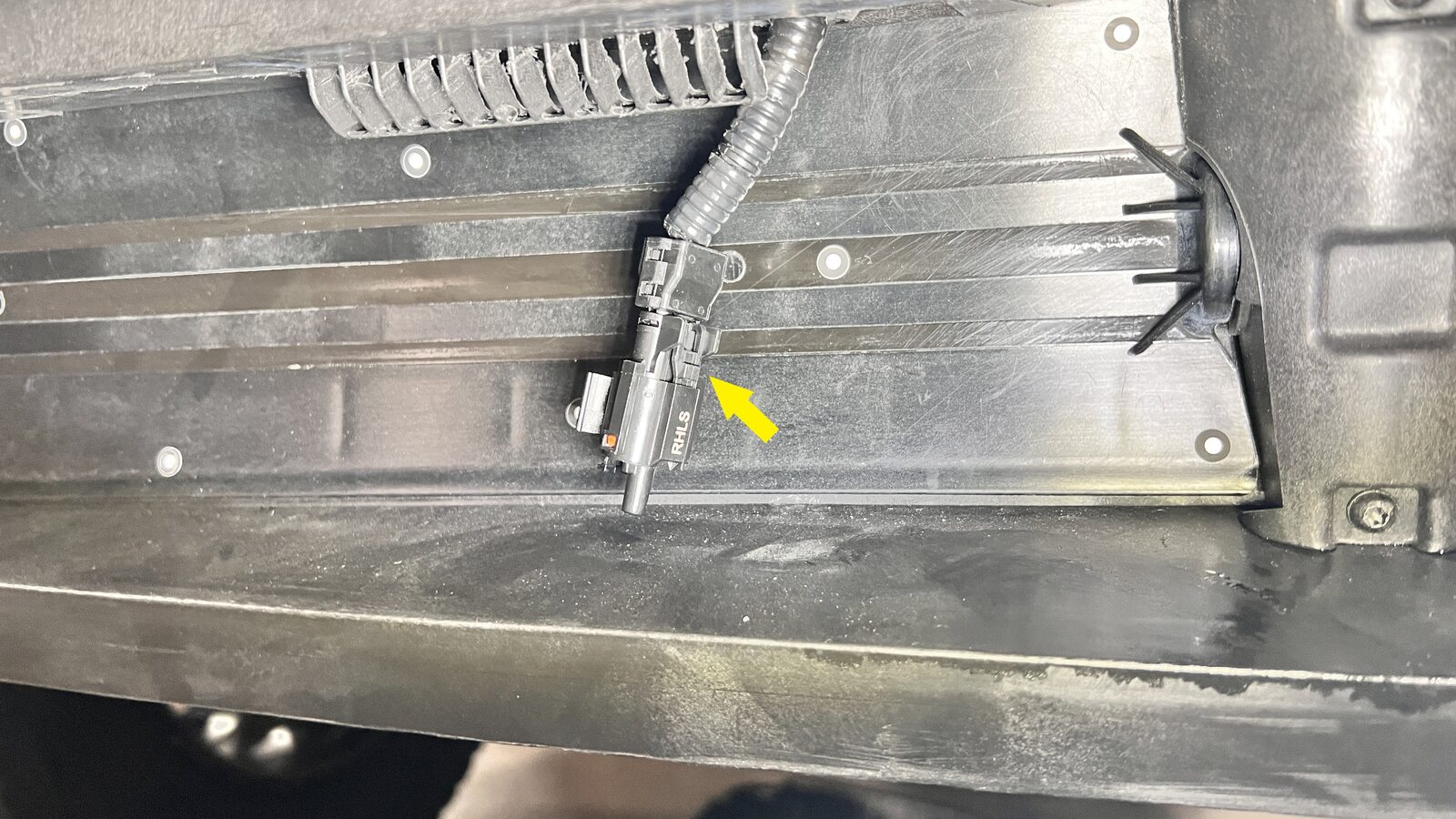

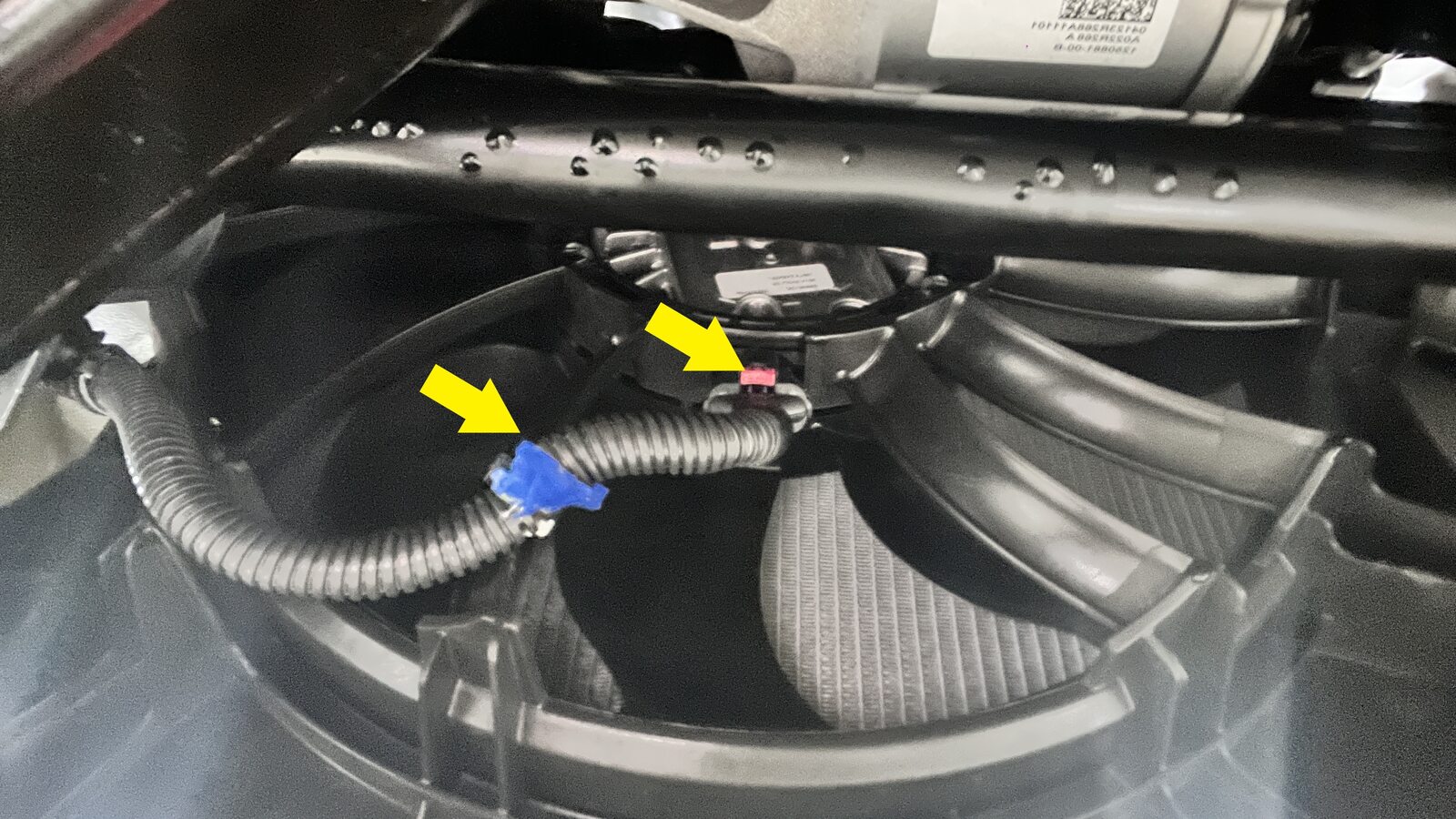

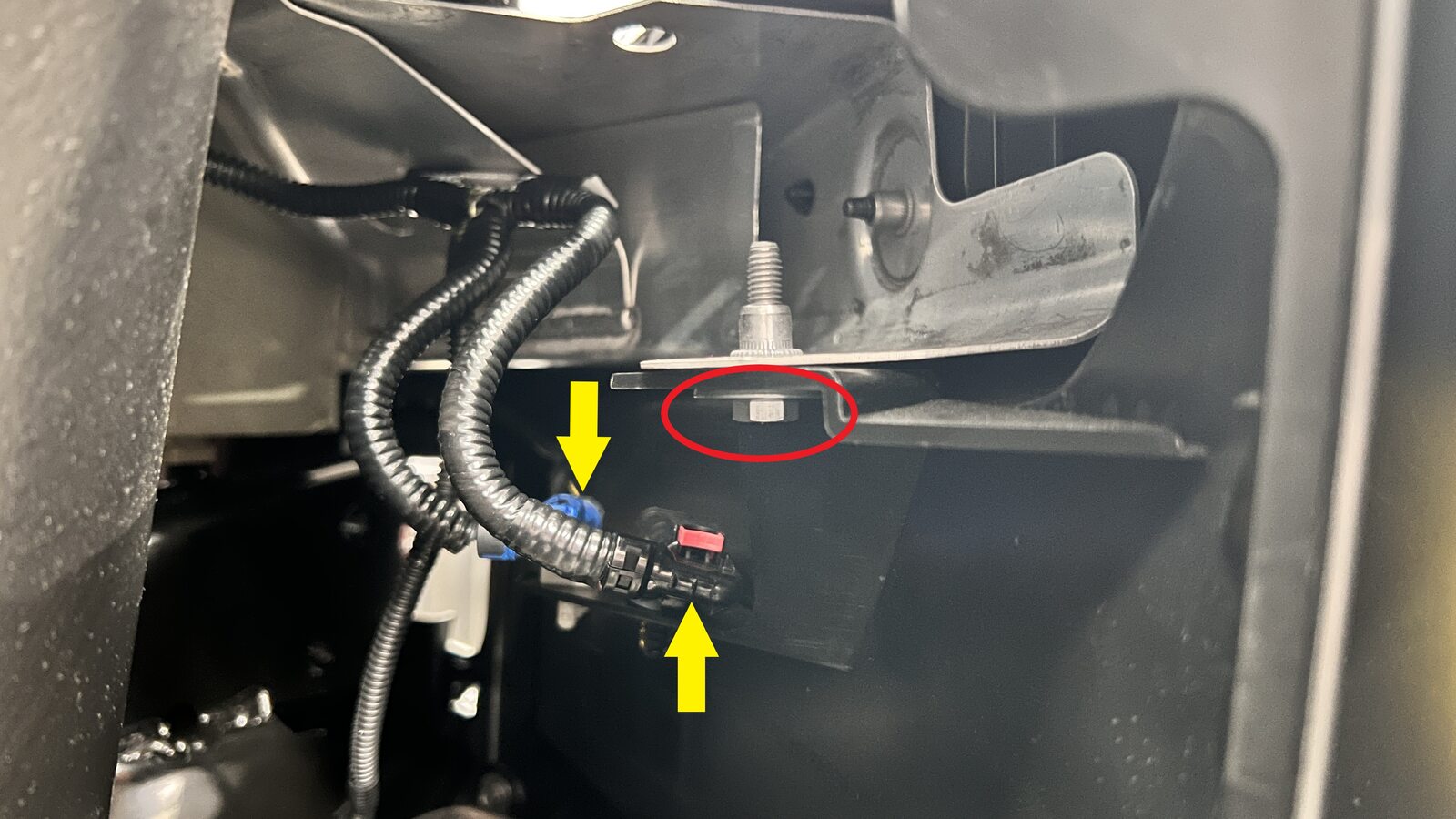

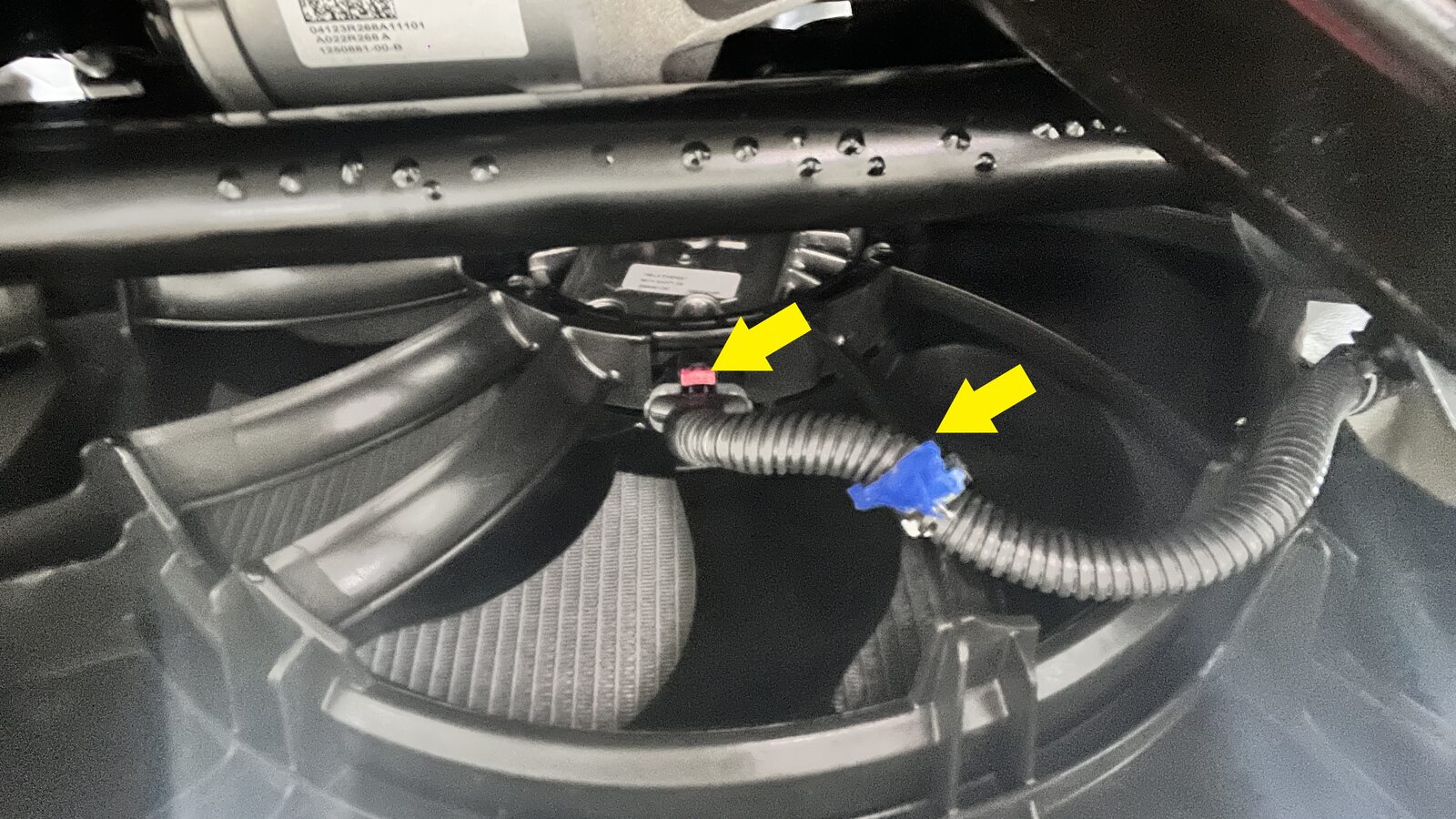

20. Desenchufe los conectores del CFM
    Nota

    2 conectores





21. Baje el vehículo hasta que los neumáticos toquen el suelo.
    Nota

    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantener los bloqueos libres mientras el vehículo se baja.

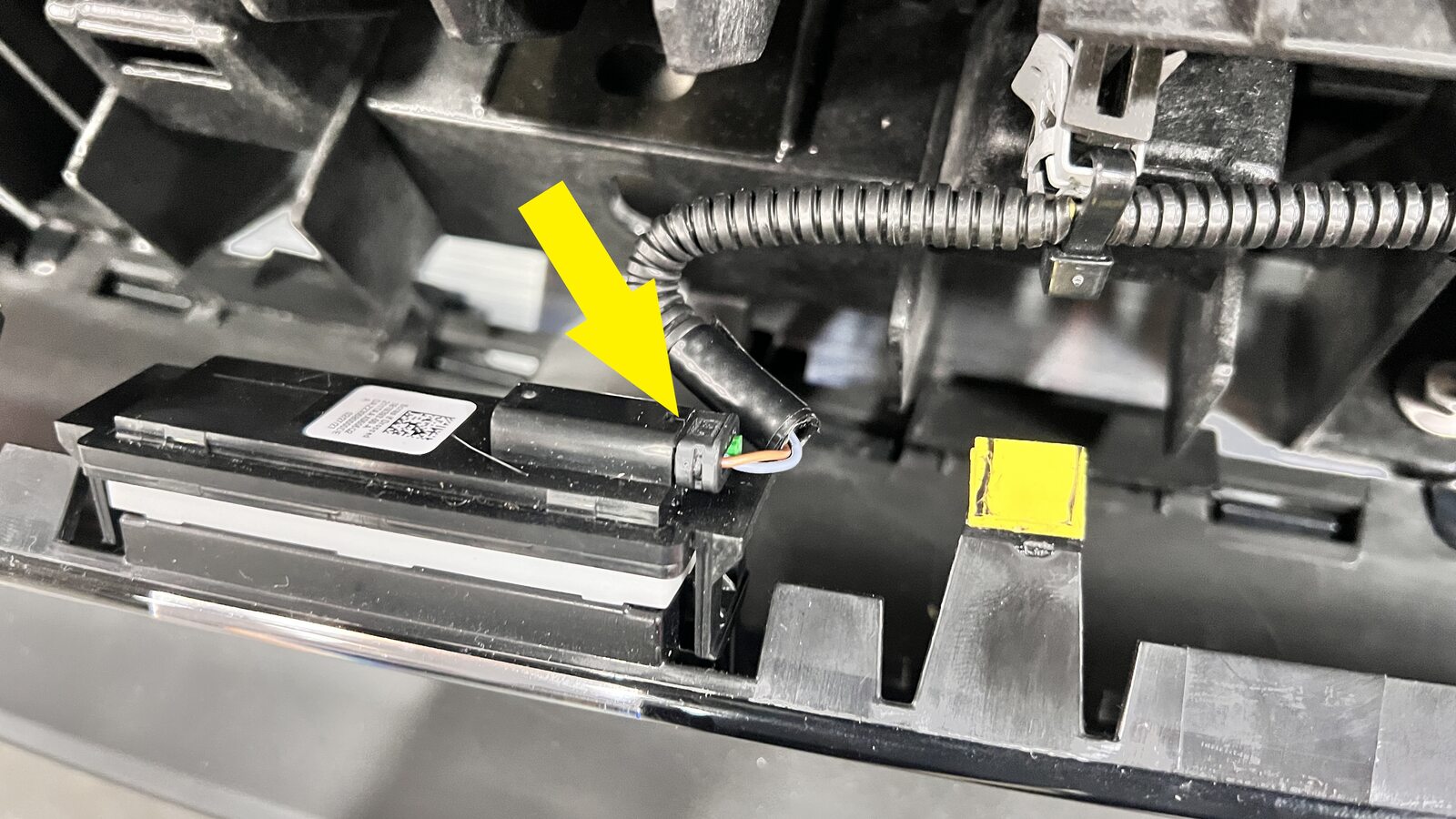

22. Retire el aplique central
    Nota

    8 pestañas, 1 conector. Suelte las 4 pestañas superiores empujando hacia abajo y, a continuación, tire suavemente hacia fuera. Suelte el conector del activador de liberación del maletero delantero.

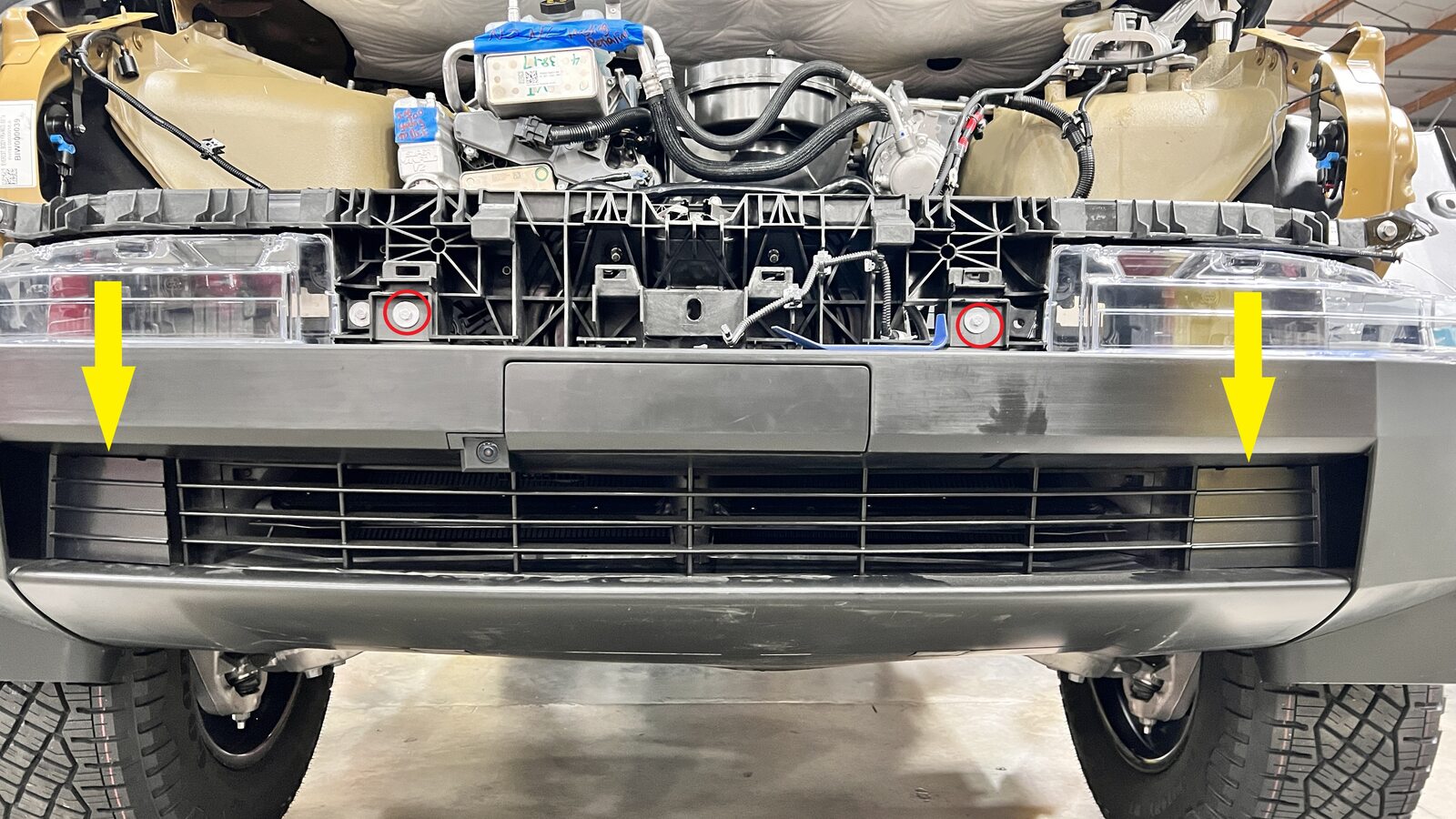

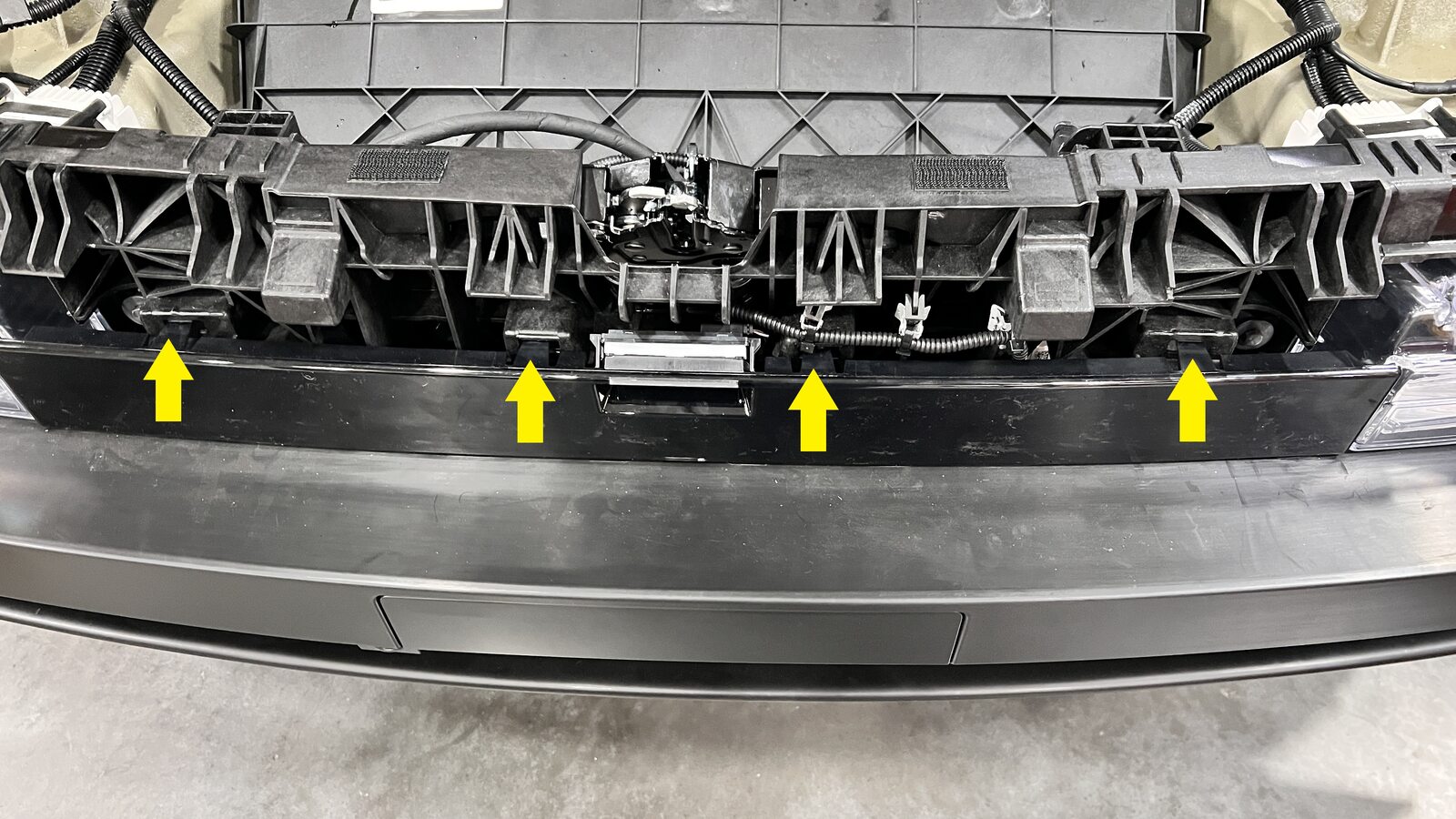

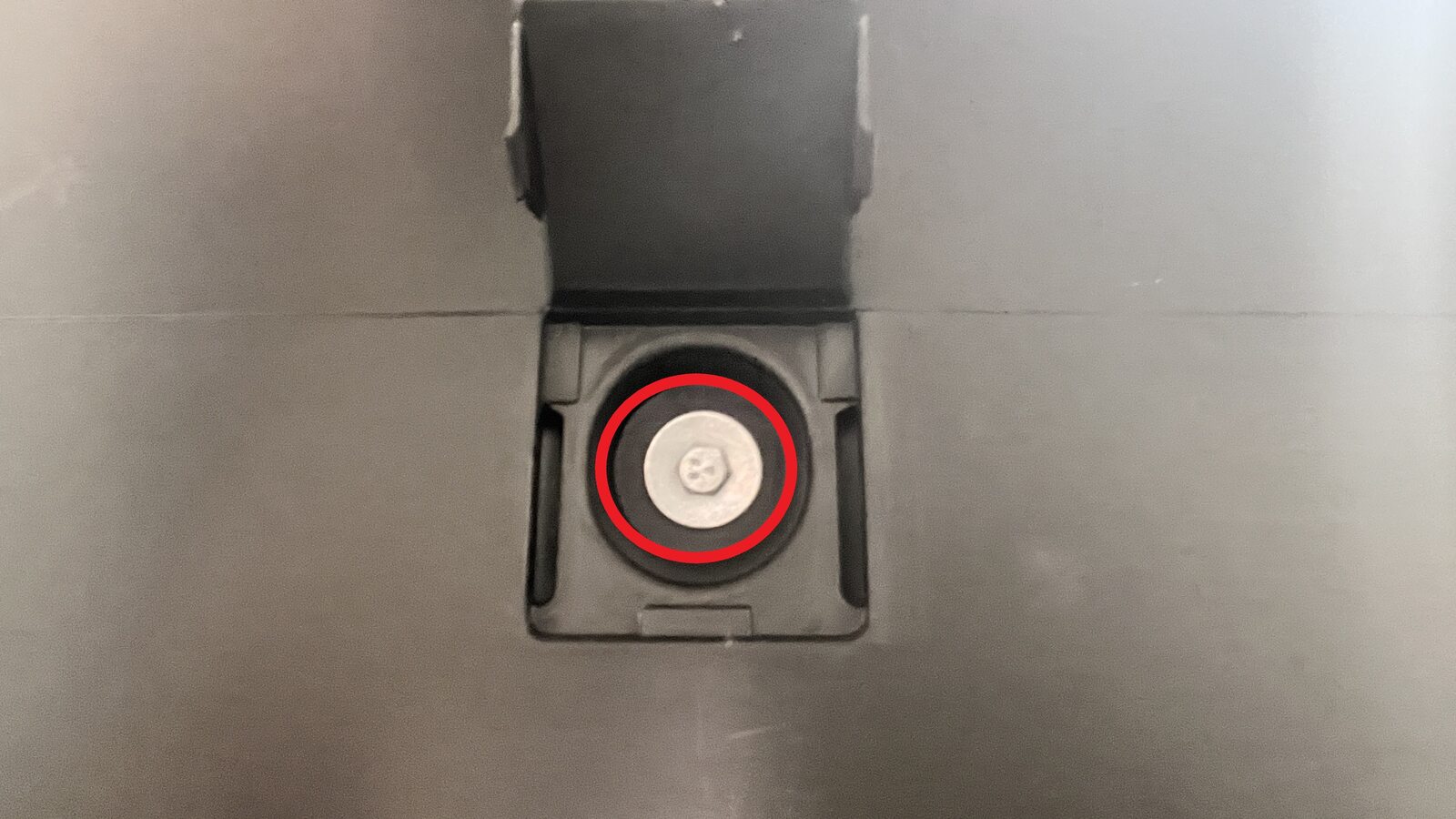

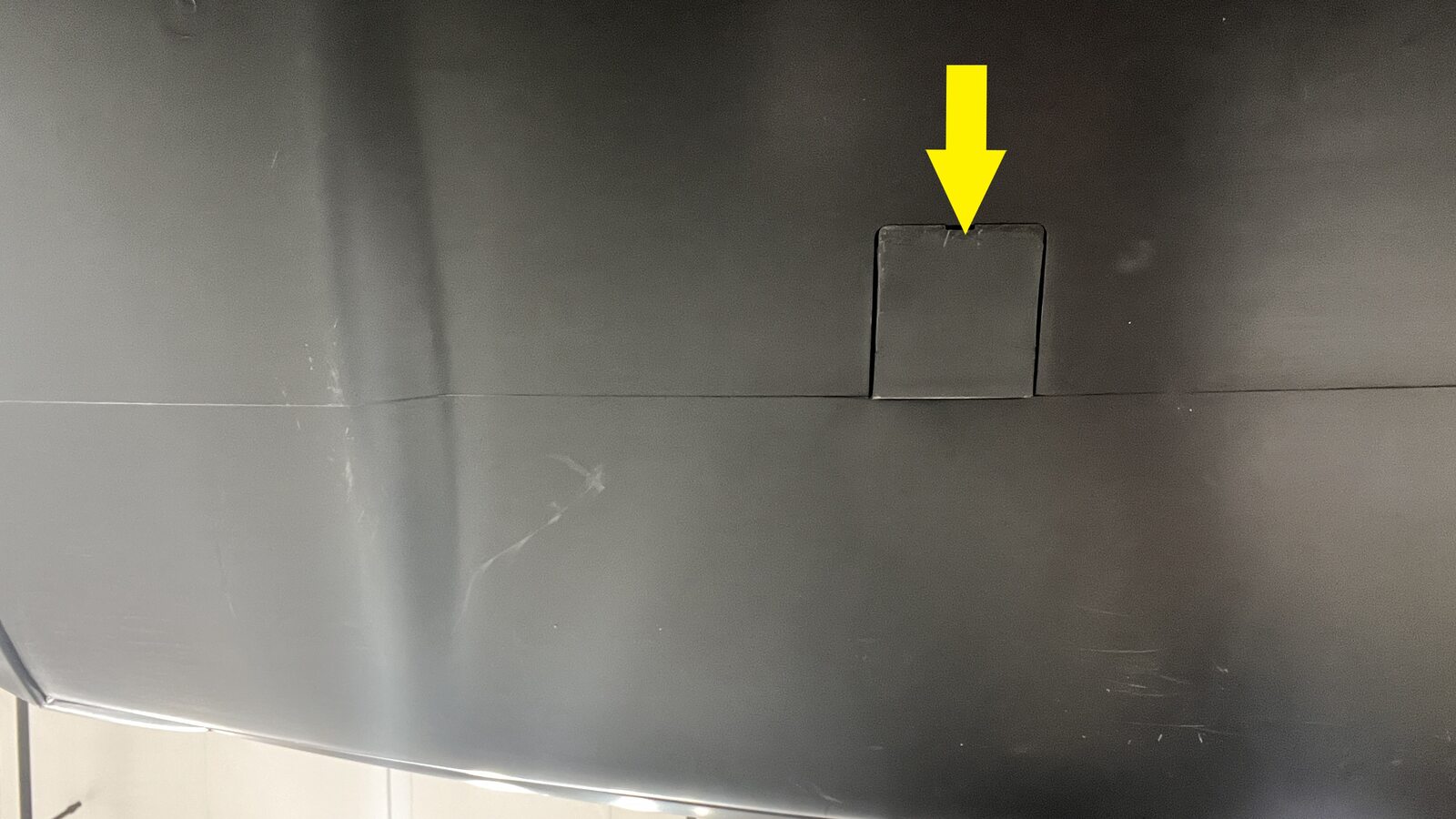

23. Retire las fijaciones de la defensa delantera.
    Nota

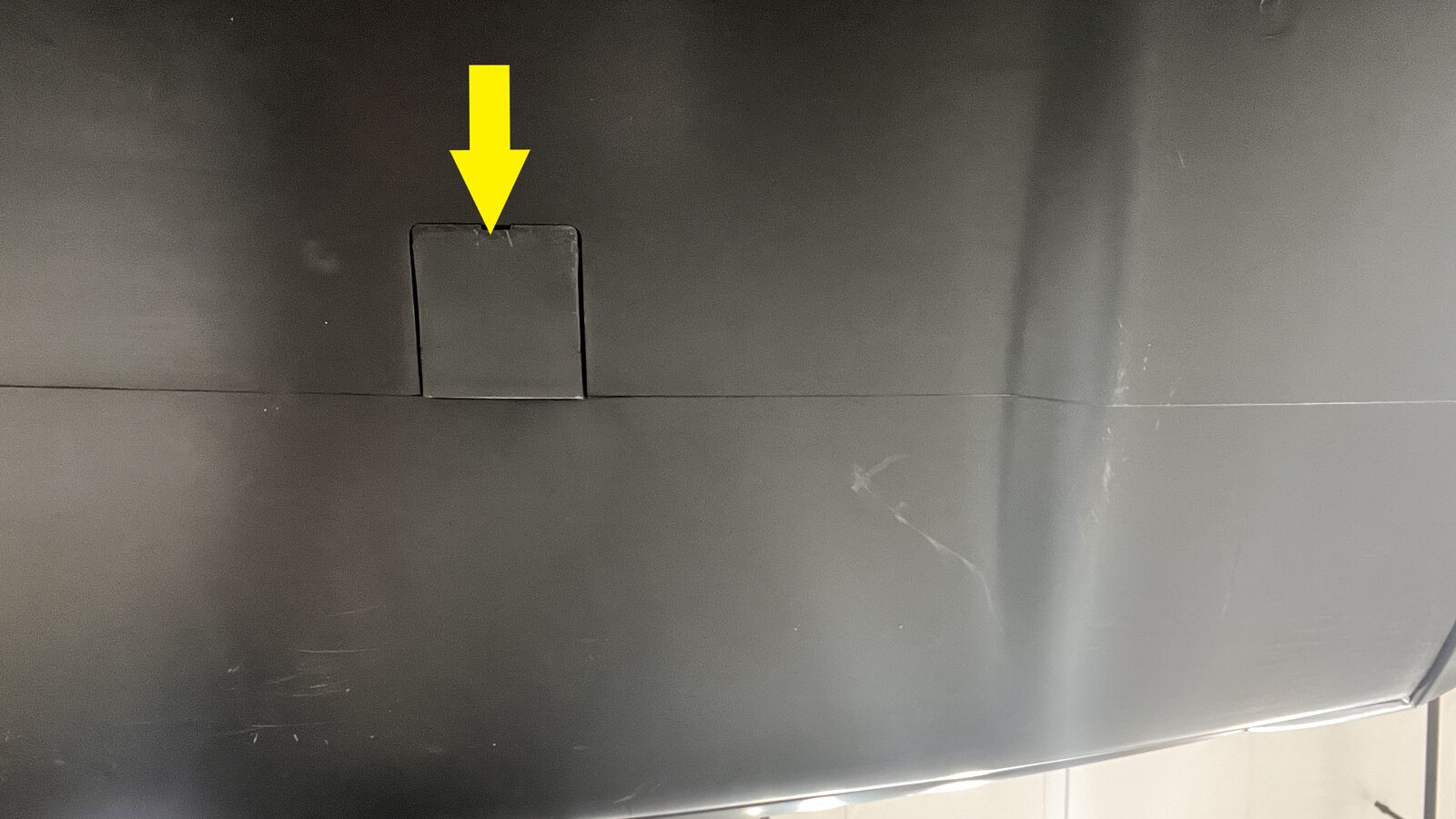

    2 cubiertas, 4 pernos, 10 mm, 4 Nm. Retire las cubiertas del gancho de remolque para exponer los pernos.

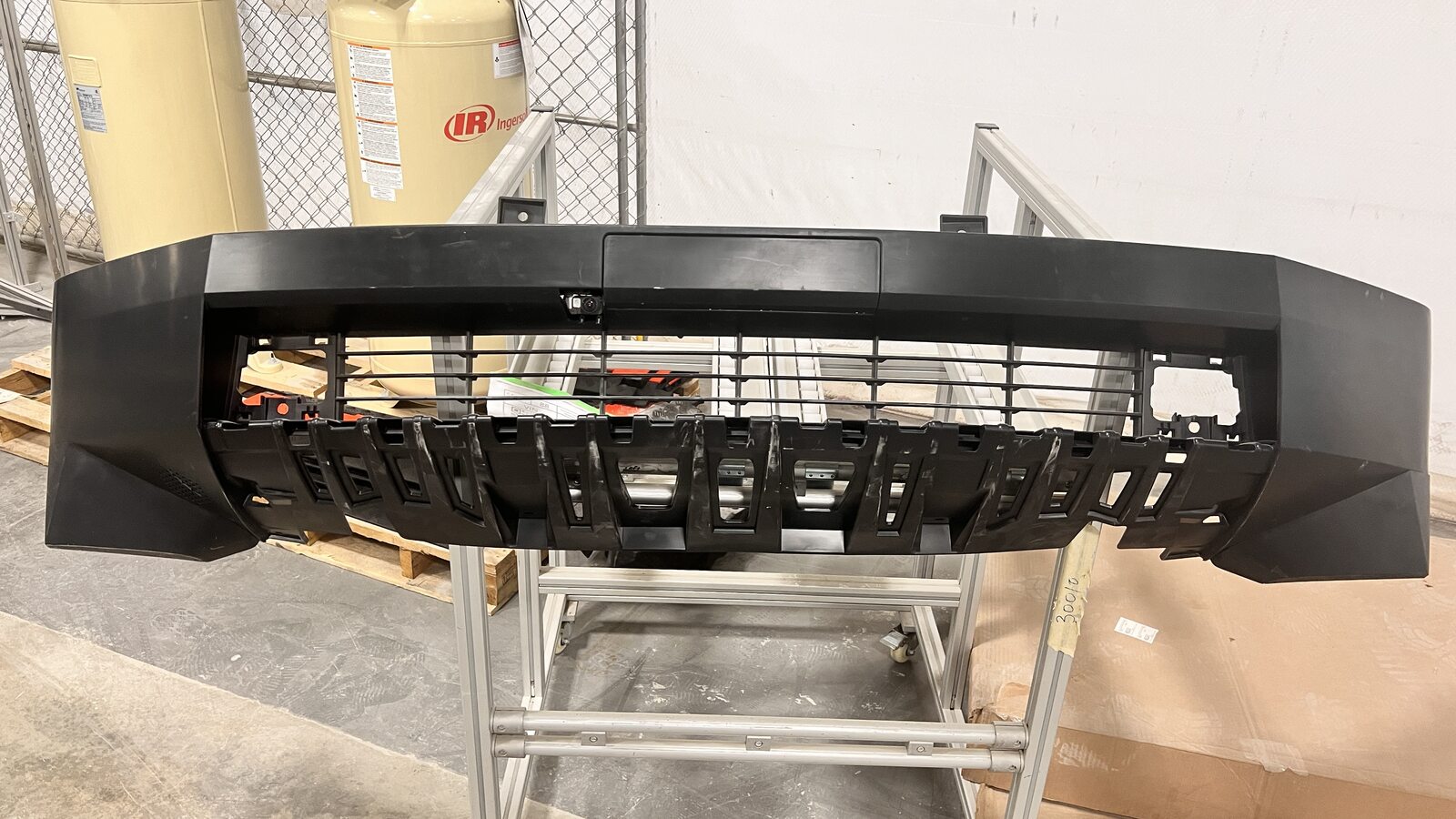

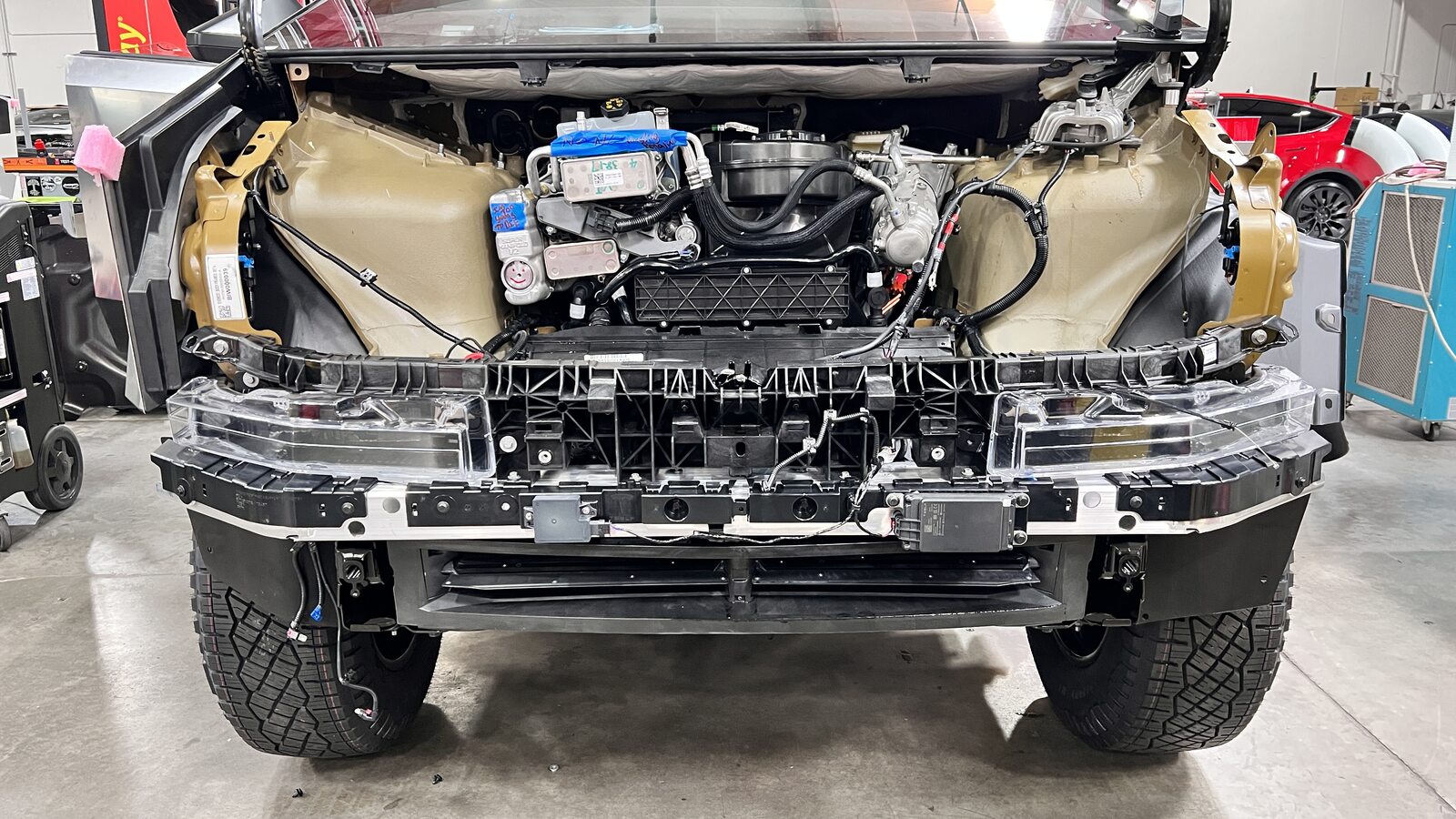

24. Retire el conjunto de la defensa inferior delantera.
    Nota

    Colóquela sobre una superficie protectora.

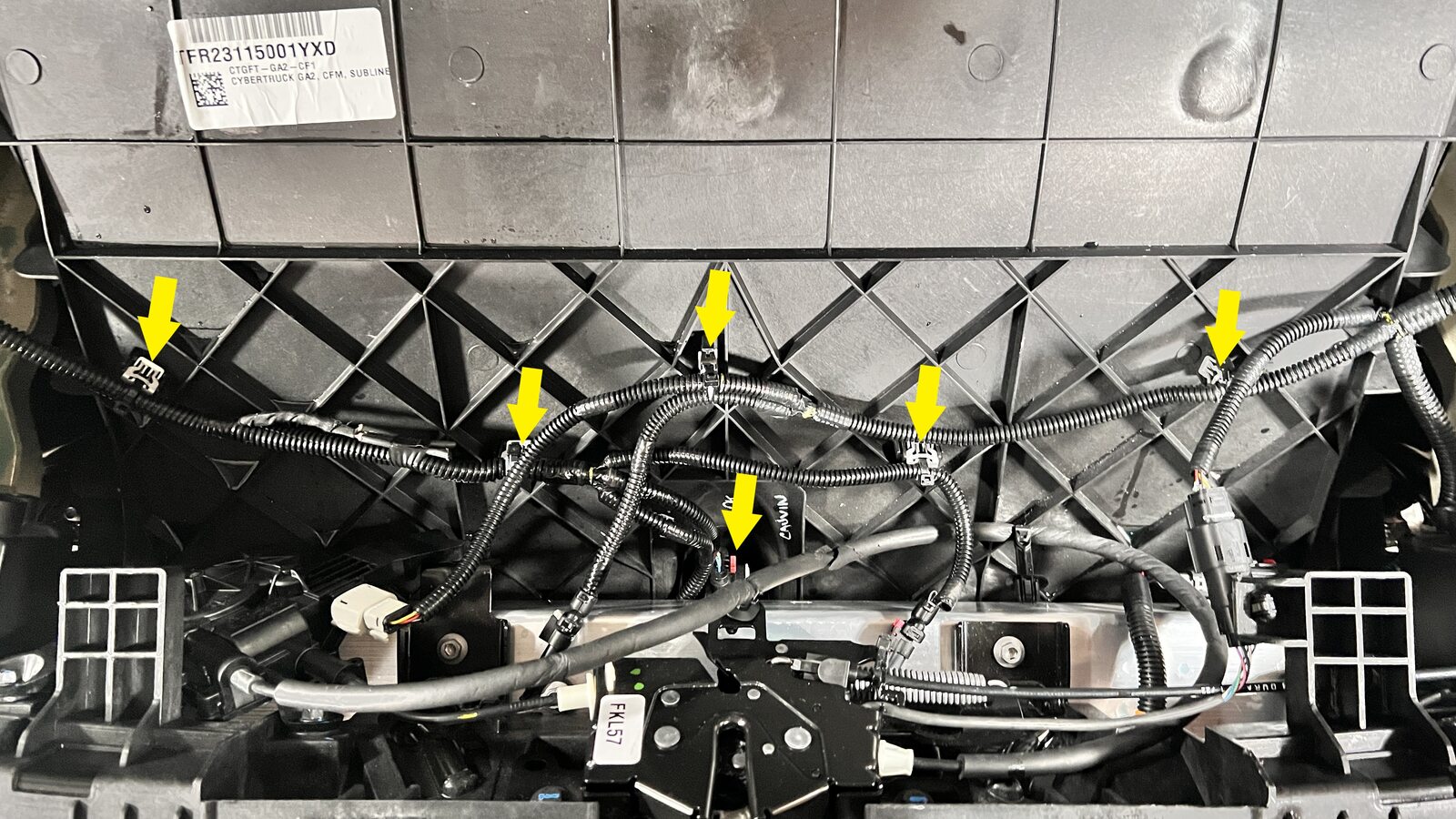

25. Suelte el mazo de cables del CFM.
    Nota

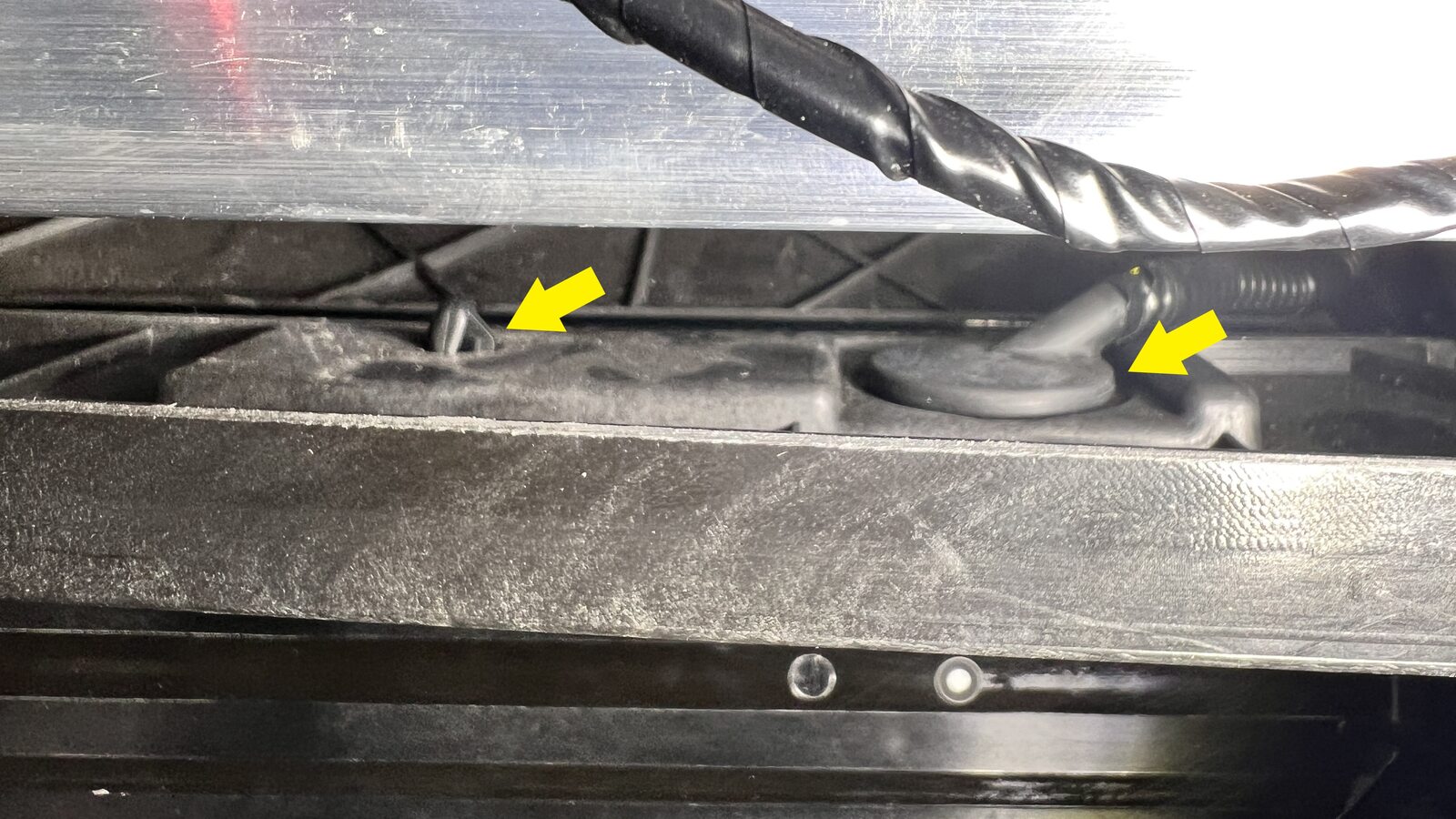

    1 pasacables, 2 conectores, 5 clips del mazo de cables. Tire de la pestaña de bloqueo roja para desenchufar el conector de lamas; suelte el sensor de temperatura y, a continuación, desconéctelo. Quite el pasacables y tire del mazo de cables desde la zona del maletero delantero.

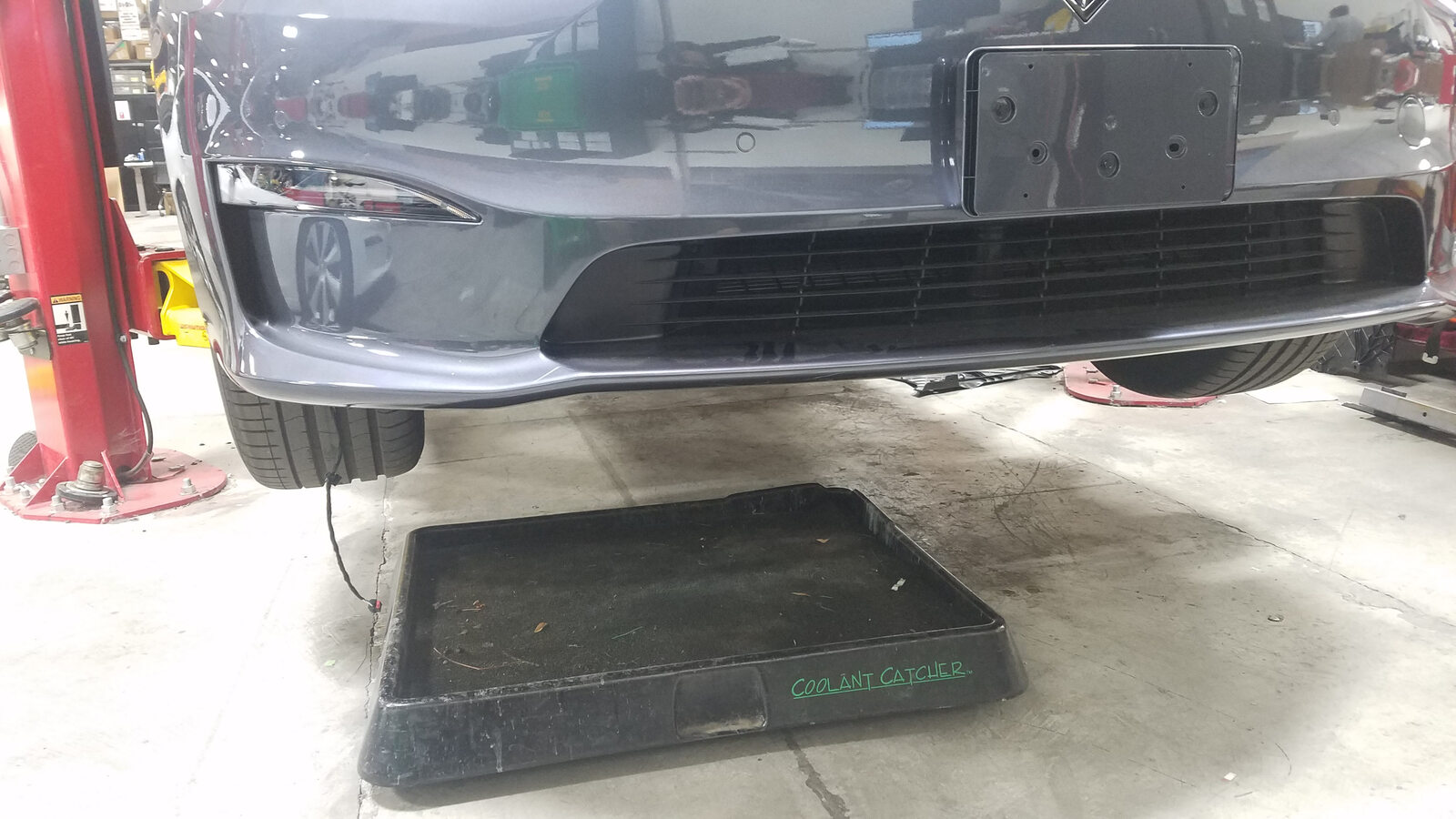

26. Coloque el recipiente para recoger el refrigerante debajo de la parte delantera derecha del vehículo

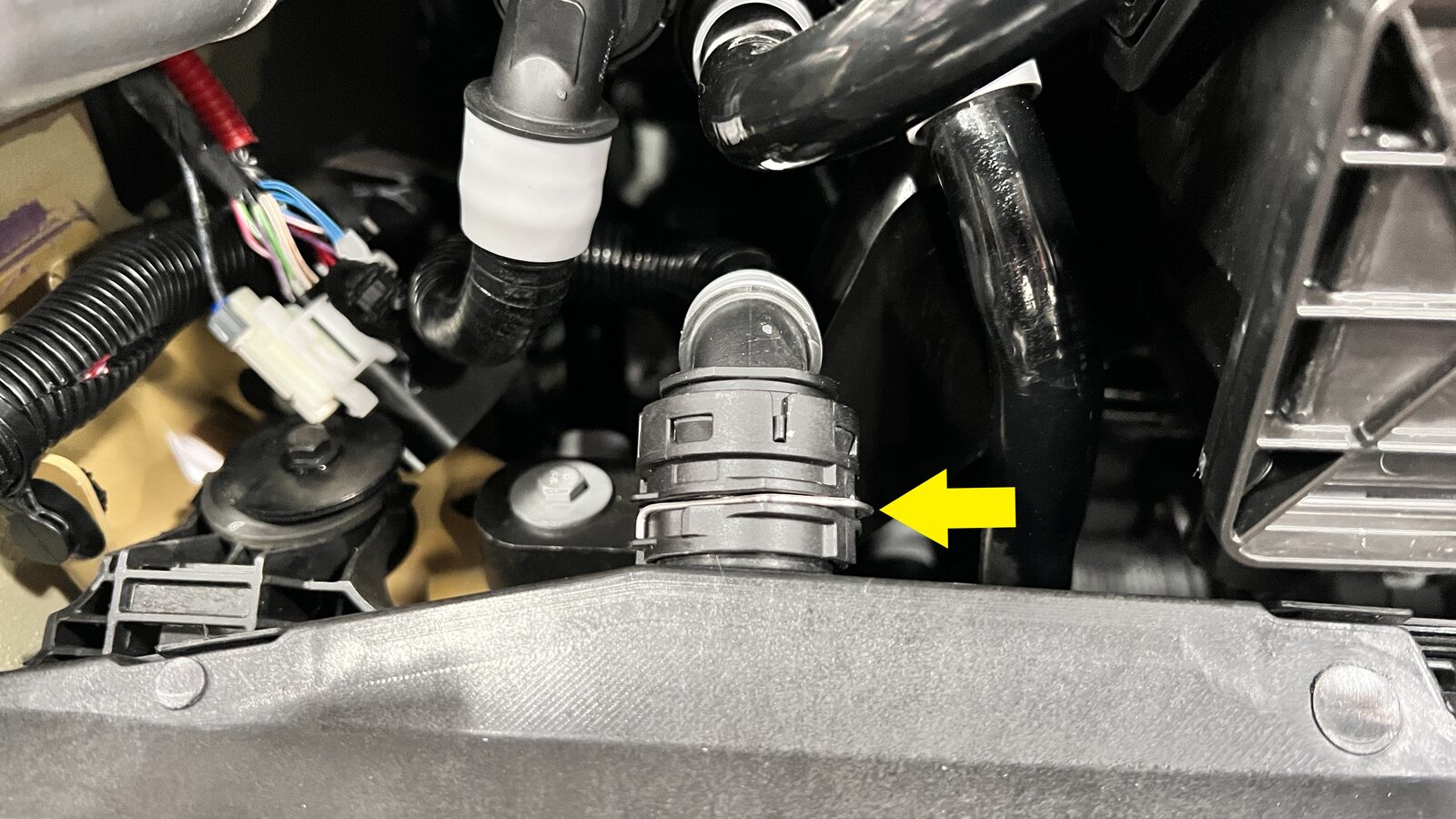

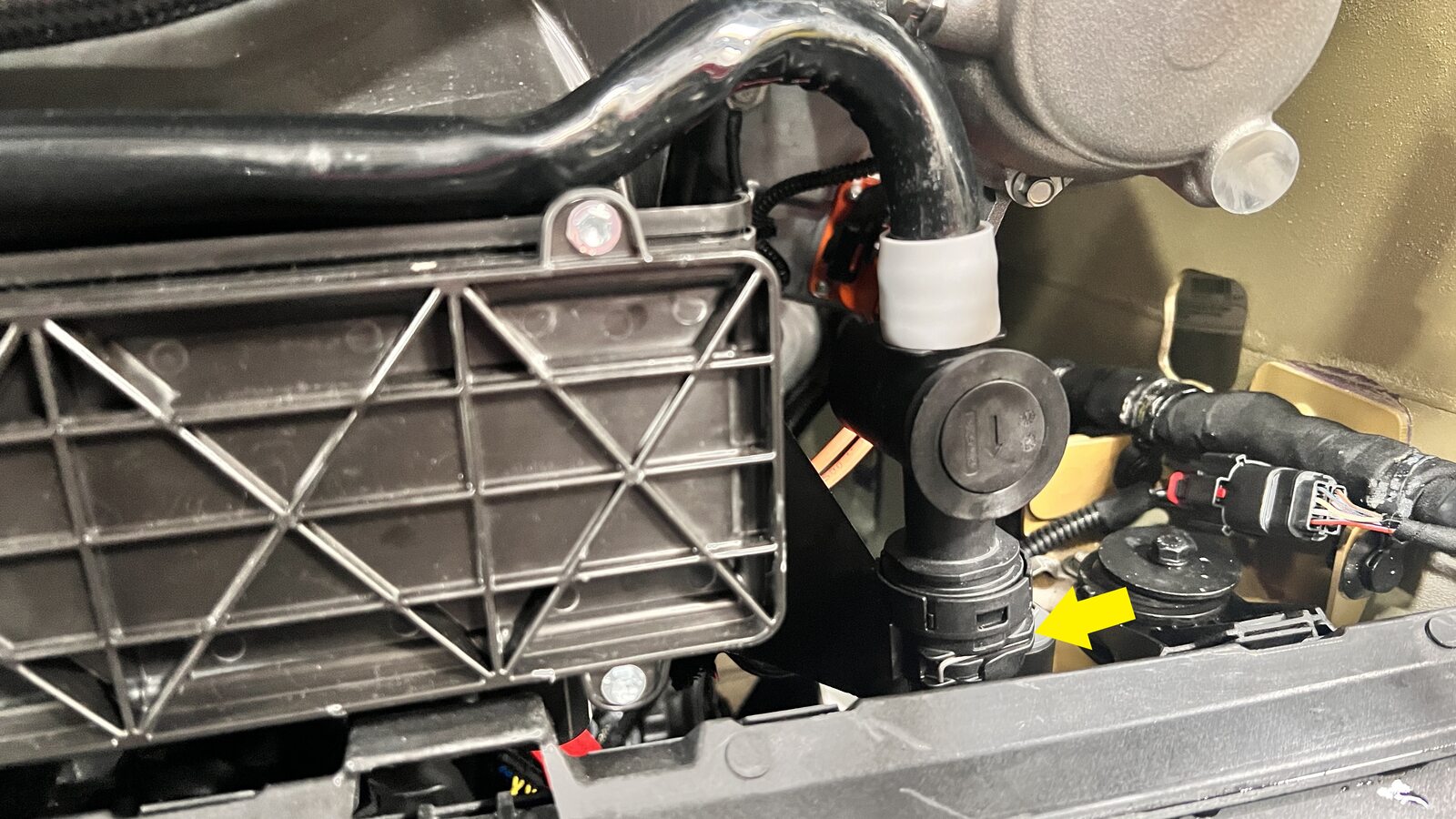

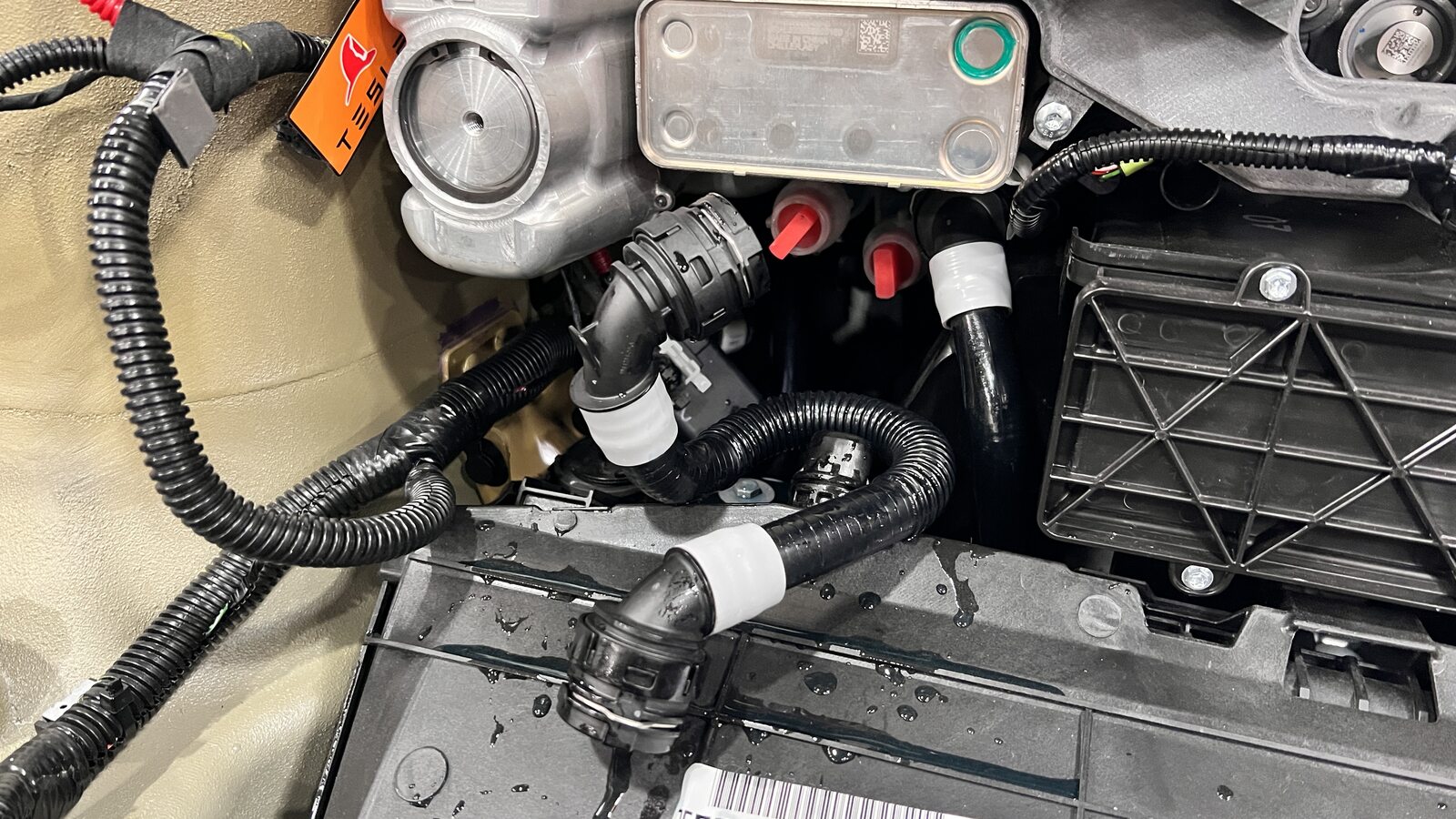

27. Desconecte la manguera de salida del radiador.
    Nota

    1 clip con muelle. Retire del vehículo. Tapone las mangueras.



28. Desconecte la manguera de entrada del radiador.
    Nota

    1 clip con muelle. Tapone las mangueras.

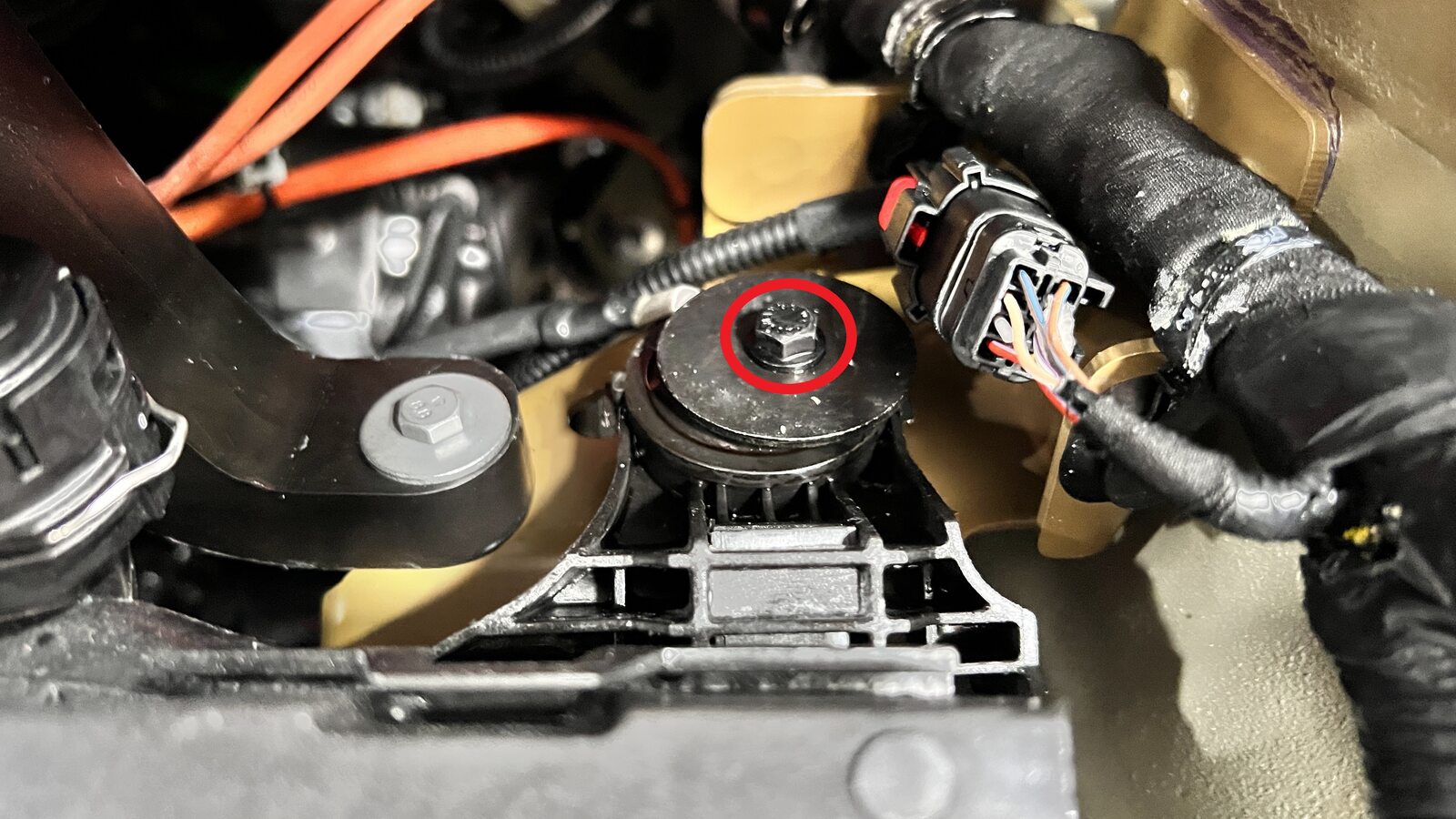

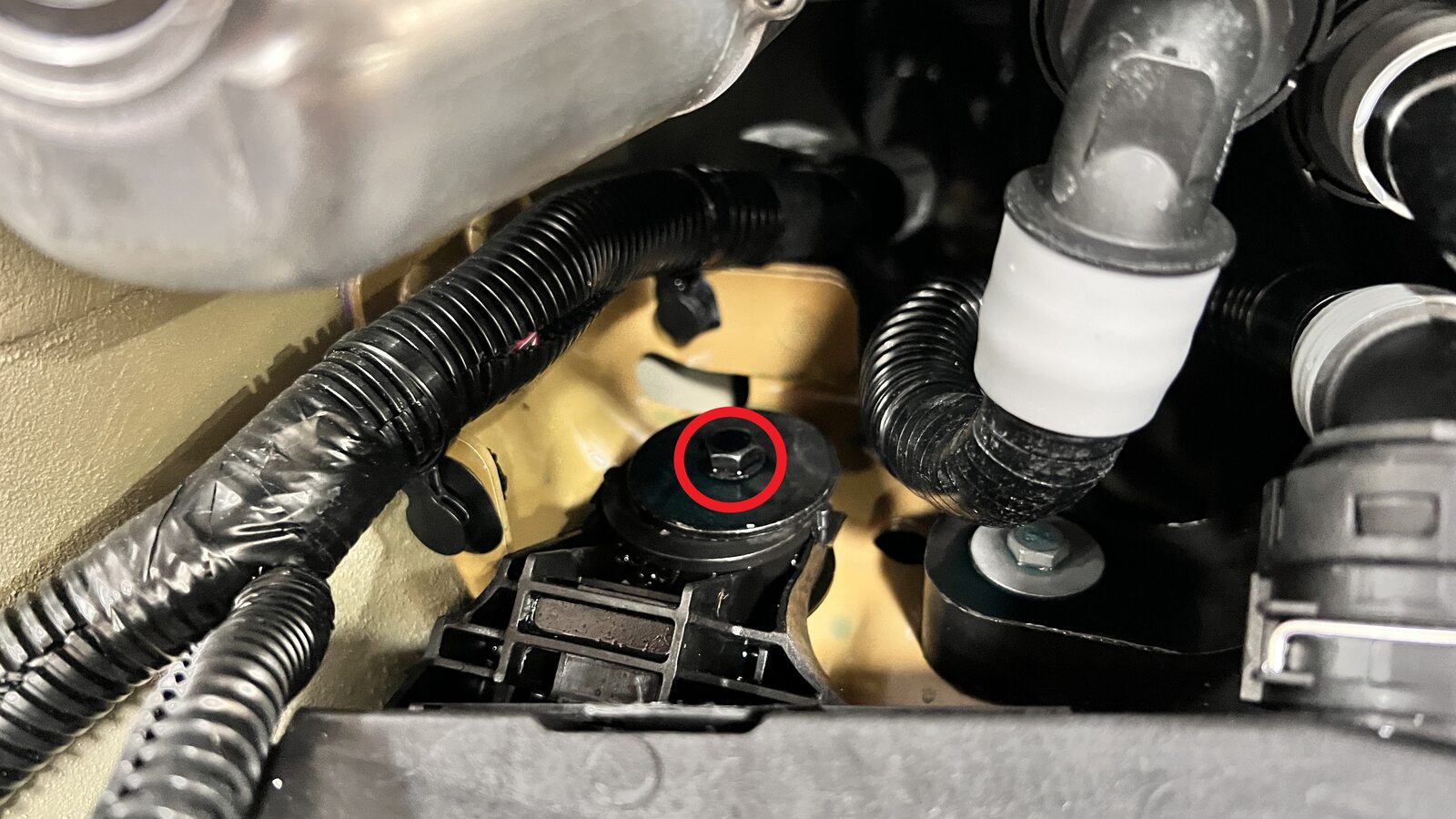

29. Retire las fijaciones superiores del CFM.
    Nota

    2 pernos, 10 mm, 10 Nm, 2 fijaciones accesibles desde el área del maletero delantero





30. Eleve el vehículo parcialmente y bájelo para bloquearlo
    Nota

    Ponga el vehículo en una altura de trabajo cómoda. Asegúrese de que se oye un clic procedente de los cierres de ambos lados antes de bajarlo; de lo contrario, podría inclinarse hacia un lado

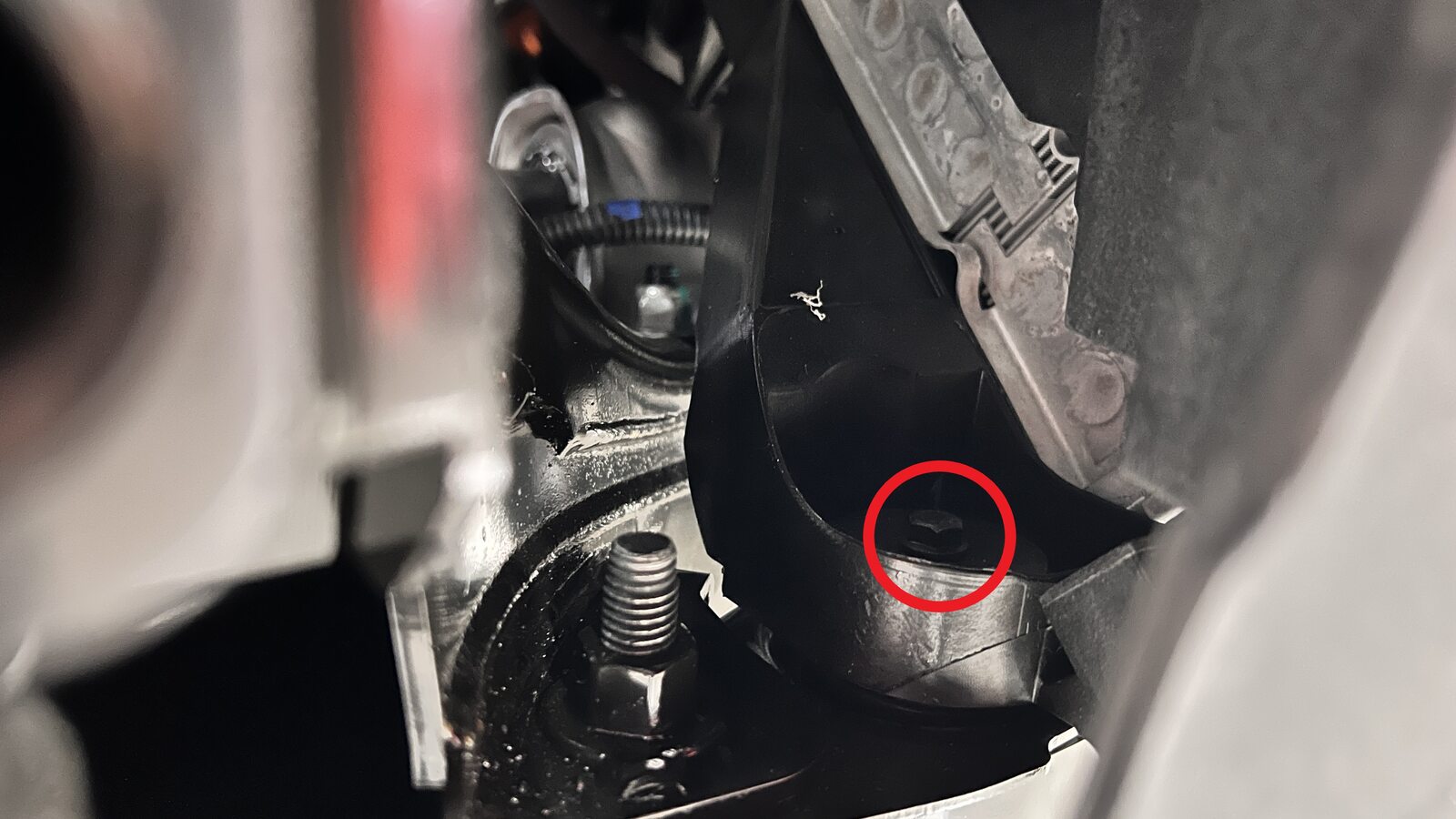

31. Retire las fijaciones inferiores del CFM.
    Nota

    2 pernos, 10 mm, 10 Nm, 2 fijaciones accesibles desde los lados del CFM

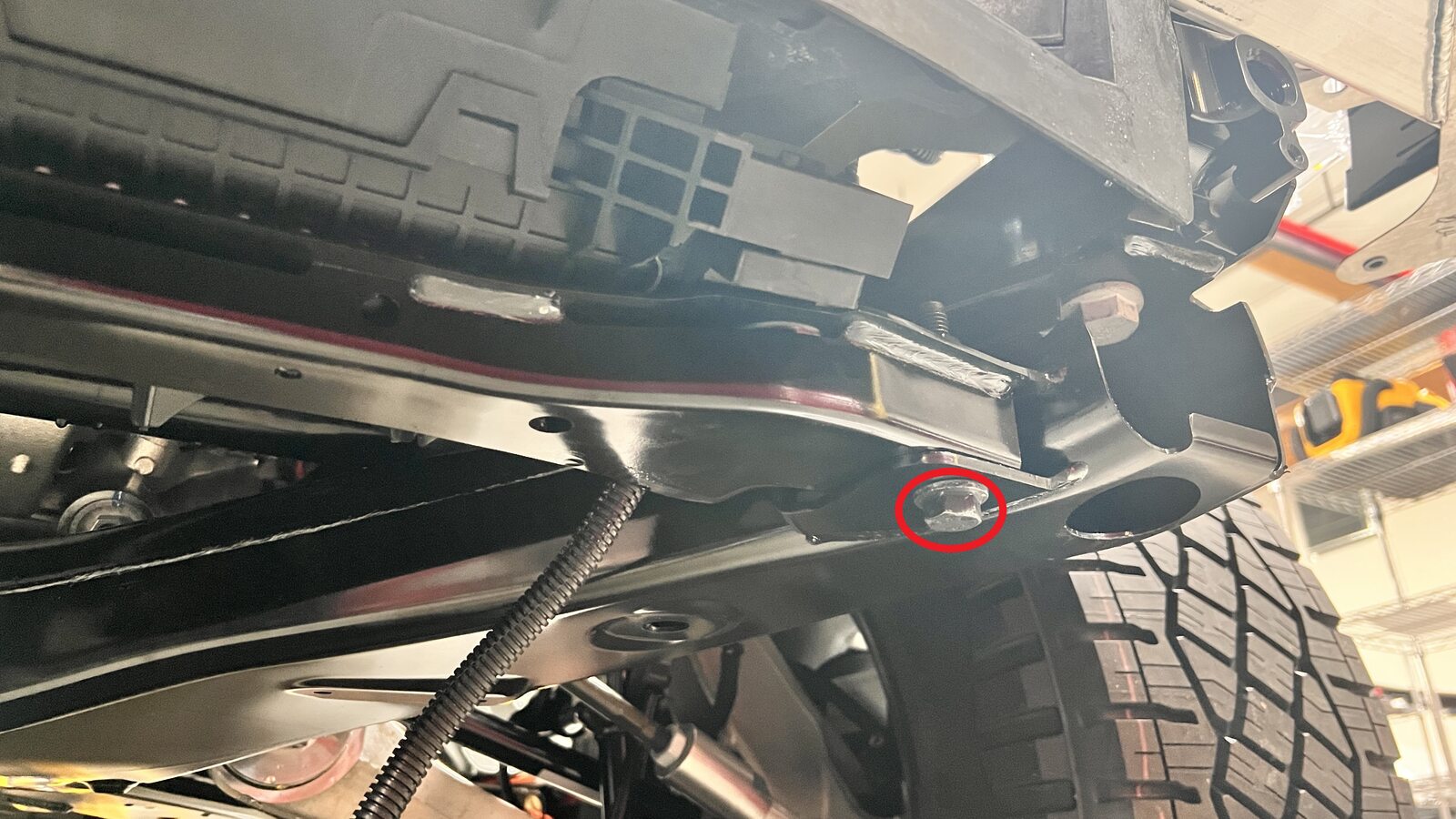

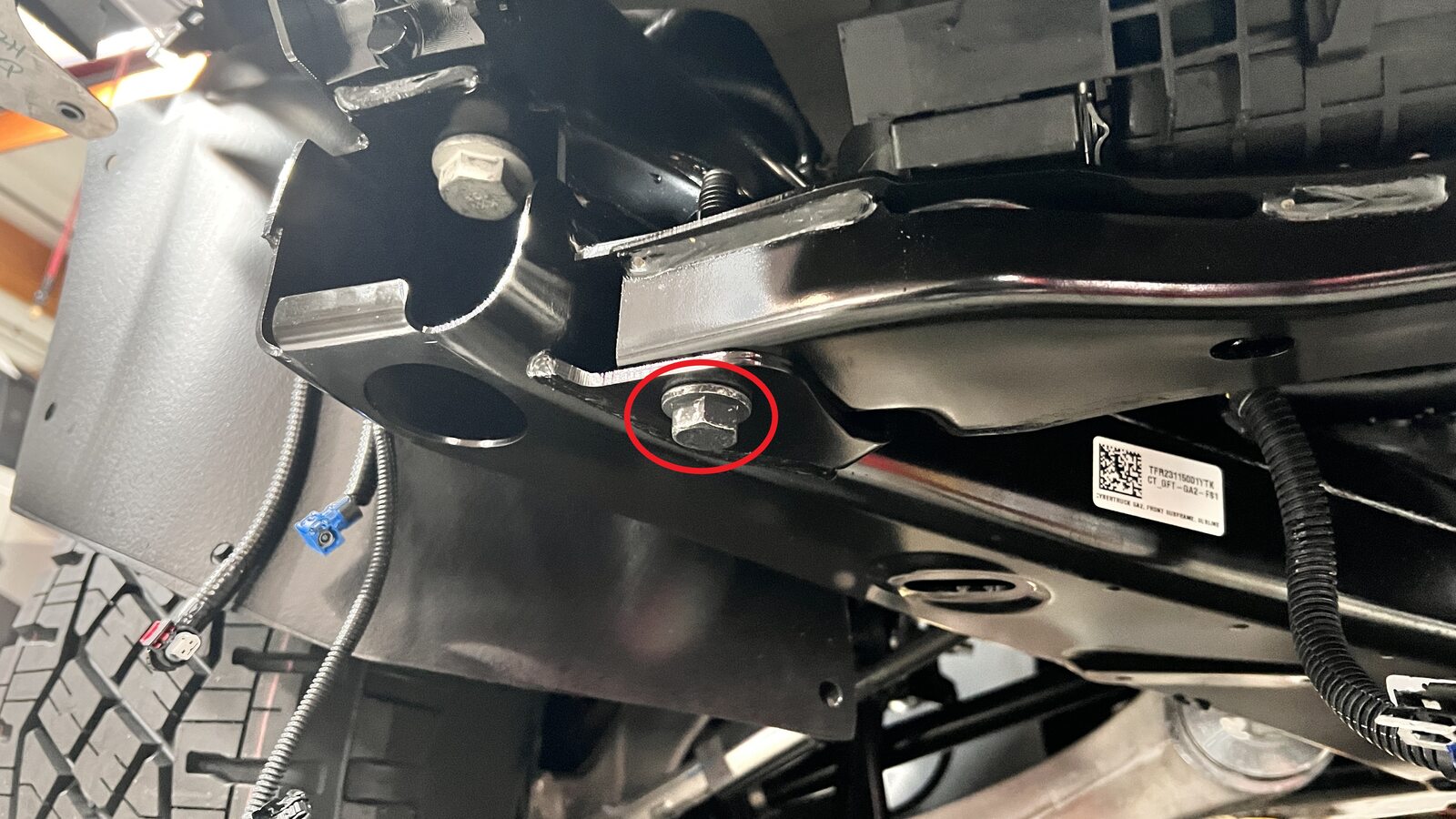

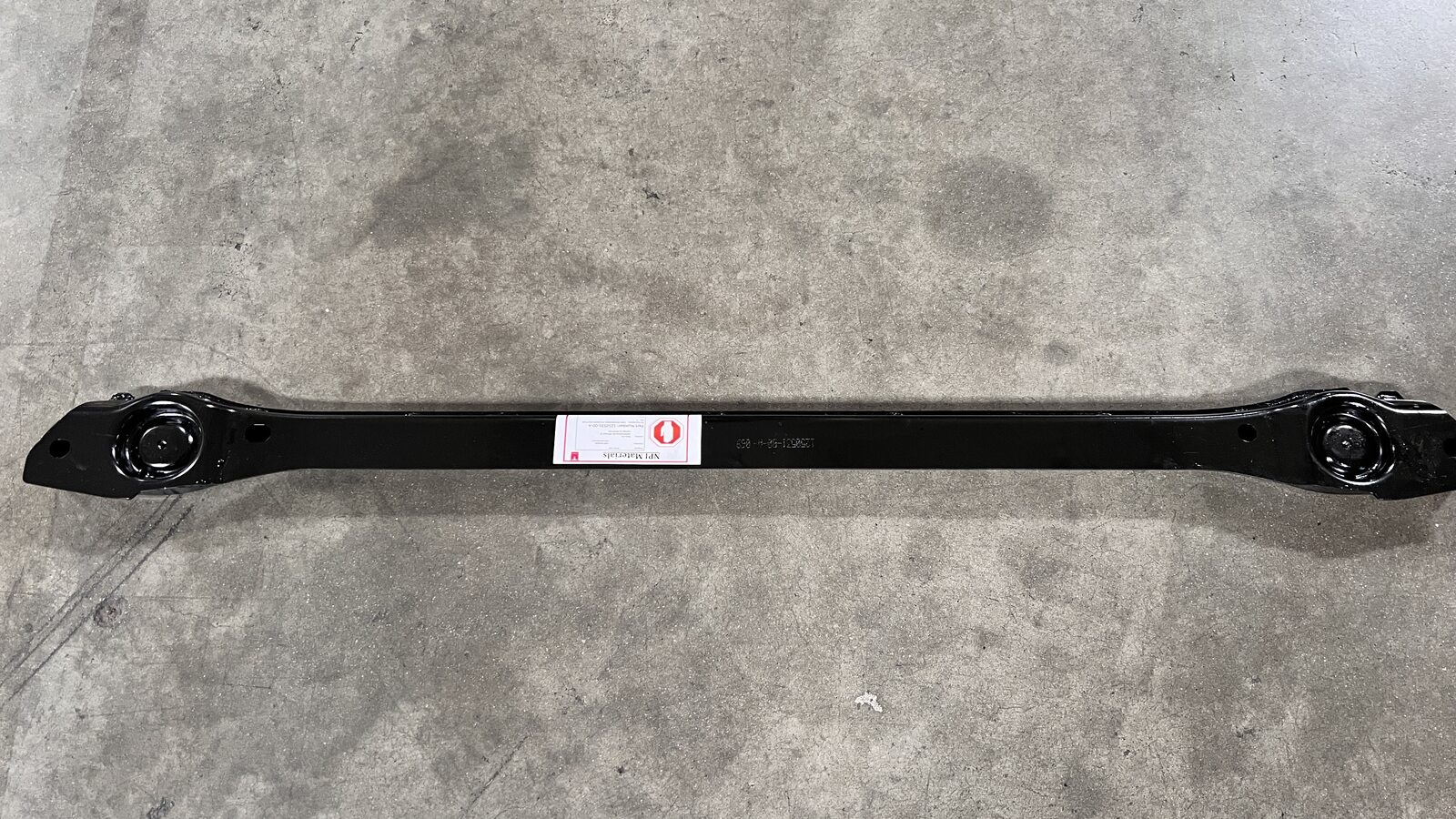

32. Retire el travesaño delantero.
    Nota

    2 pernos, 18 mm, 90 Nm. Empuje hacia arriba el CFM. Utilice un martillo si es necesario. Se recomienda contar con ayuda de otra persona.

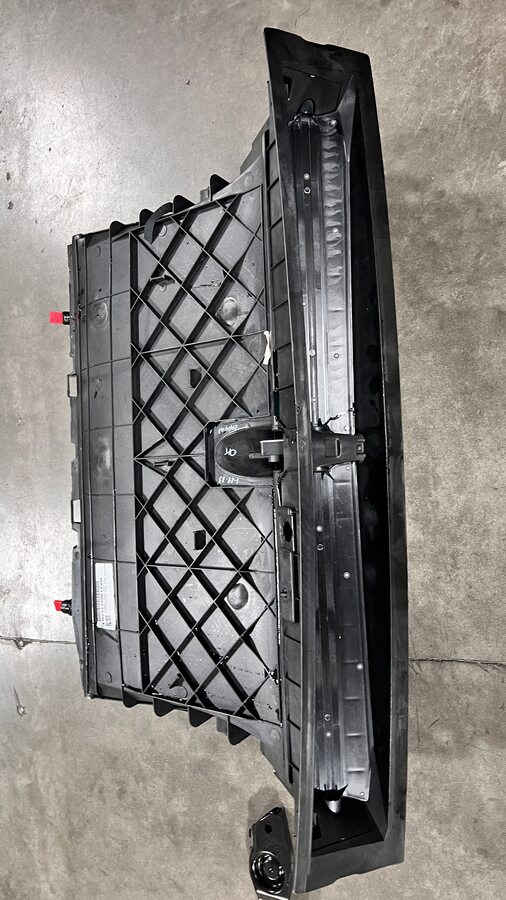

33. Retire el CFM.
    Nota

    Se recomienda pedir ayuda. Retírelo desde debajo del vehículo. Asegúrese de que el mazo de cables no quede aprisionado durante el desmontaje.





34. Baje el vehículo hasta que los neumáticos toquen el suelo.
    Nota

    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantener los bloqueos libres mientras el vehículo se baja.
35. Desenchufe el conector eléctrico de la HCU.
    Nota

    Desacople la pestaña de bloqueo y, a continuación, tire hacia arriba del conector para soltarlo.

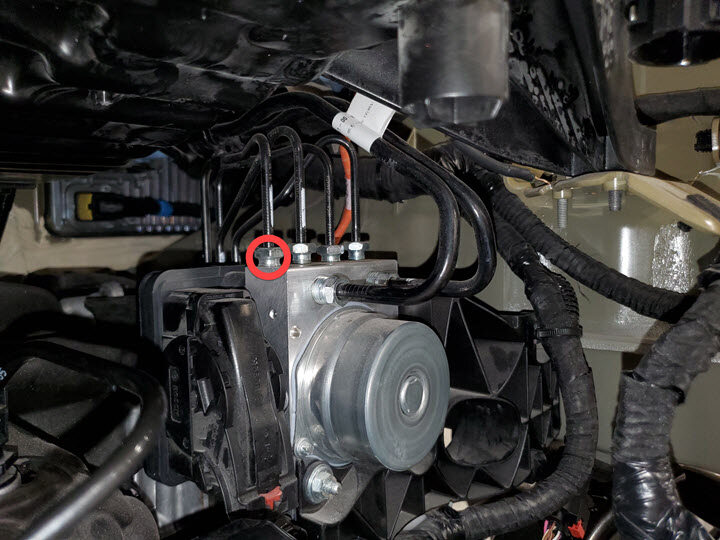

36. Retire de la HCU los latiguillos de freno del cilindro principal (2 uds.).


    16 Nm (11.8 lbs-ft)
    Consejo

    Se recomienda utilizar las siguientes herramientas:

    • Llave combinada de 14 mm





37. Retire la tuerca del latiguillo del freno delantero derecho de la HCU.


    16 Nm (11.8 lbs-ft)
    Consejo

    Se recomienda utilizar las siguientes herramientas:

    • Llave combinada de 14 mm





38. Retire la tuerca del latiguillo del freno trasero izquierdo de la HCU.


    16 Nm (11.8 lbs-ft)
    Consejo

    Se recomienda utilizar las siguientes herramientas:

    • Llave combinada de 14 mm





39. Retire la tuerca del latiguillo de freno trasero derecho de HCU.


    16 Nm (11.8 lbs-ft)
    Consejo

    Se recomienda utilizar las siguientes herramientas:

    • Llave combinada de 14 mm





40. Retire la tuerca del latiguillo del freno delantero izquierdo de la HCU.


    16 Nm (11.8 lbs-ft)
    Consejo

    Se recomienda utilizar las siguientes herramientas:

    • Llave combinada de 14 mm

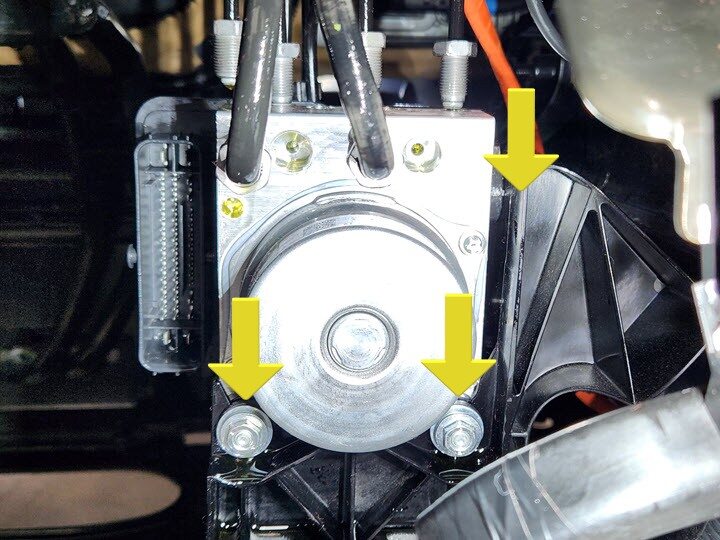

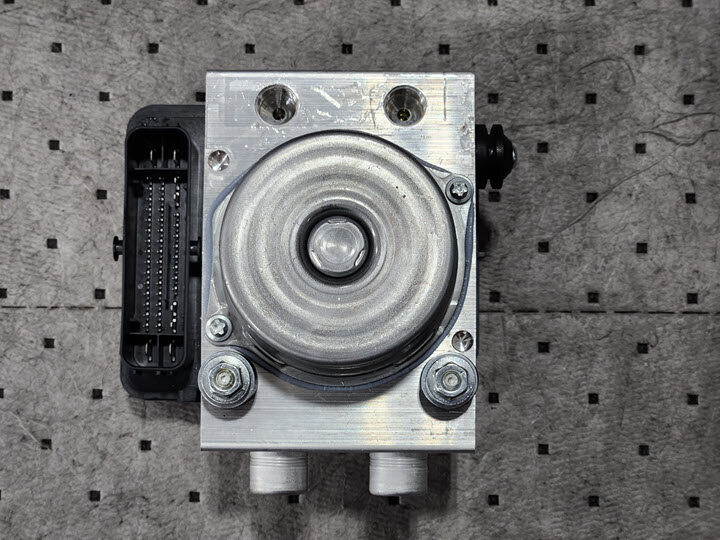

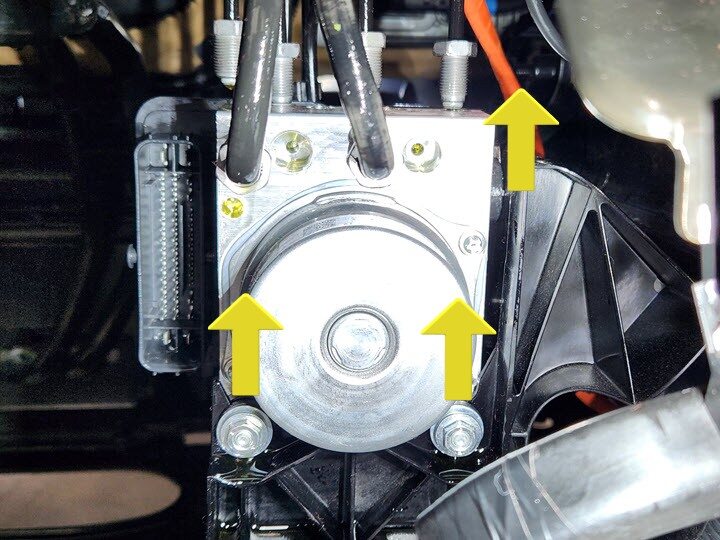

41. Retire la unidad de control hidráulico del soporte.
    Nota

    3 arandelas de goma. Maniobre hacia arriba para soltar las arandelas de goma del soporte. Tenga un cuidado extremo de no aflojar las arandelas de goma. Mueva los tubos de freno según sea necesario.





42. Instale la unidad de control hidráulico en el soporte.
    Nota

    3 arandelas de goma. Maniobre hacia abajo para fijar las arandelas de goma en el soporte.

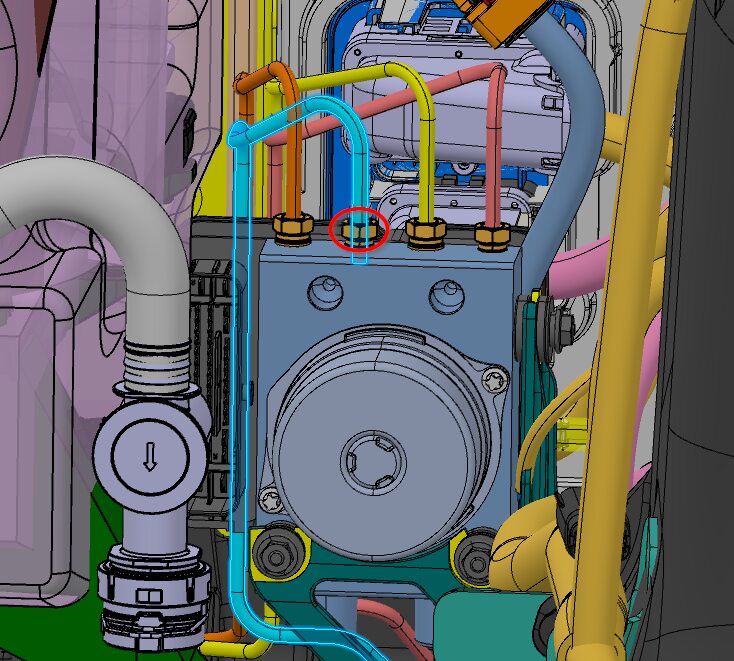

43. Instale la tuerca del tubo del latiguillo de freno delantero izquierdo en la unidad de control hidráulico y apriétela a mano.
    Nota

    1 tuerca, 14 mm. Apriétela a mano.





44. Apriete la tuerca del tubo del latiguillo de freno delantero izquierdo.
    Nota

    1 tuerca, 14 mm, 16 Nm





45. Instale la tuerca del tubo del latiguillo de freno trasero derecho en la unidad de control hidráulico y apriétela a mano.
    Nota

    1 tuerca, 14 mm. Apriétela a mano.





46. Apriete la tuerca del tubo del latiguillo de freno trasero derecho.
    Nota

    1 tuerca, 14 mm, 16 Nm





47. Instale la tuerca del tubo del latiguillo de freno trasero izquierdo en la unidad de control hidráulico y apriétela a mano.
    Nota

    1 tuerca, 14 mm. Apriétela a mano.





48. Apriete la tuerca del tubo del latiguillo de freno trasero izquierdo.
    Nota

    1 tuerca, 14 mm, 16 Nm





49. Instale la tuerca del tubo del latiguillo de freno delantero derecho en la unidad de control hidráulico y apriétela a mano.
    Nota

    1 tuerca, 14 mm. Apriétela a mano.





50. Apriete la tuerca del tubo del latiguillo de freno delantero derecho.
    Nota

    1 tuerca, 14 mm, 16 Nm





51. Instale los latiguillos de freno del cilindro principal (2 uds.) en la HCU.


    16 Nm (11.8 lbs-ft)
    Consejo

    Se recomienda utilizar las siguientes herramientas:

    • Llave combinada de 14 mm



52. Enchufe el conector eléctrico de la HCU.
    Nota

    Enchufe el conector eléctrico y, a continuación, fije la pestaña de bloqueo.



53. Instale el CFM.
    Nota

    Instalar desde la parte inferior. Se recomienda contar con asistencia. Manipule según sea necesario. Asegúrese de que el mazo de cables no quede aprisionado durante la instalación.





54. Eleve el vehículo por completo.
    Nota

    Ajústelo a una altura de trabajo cómoda, bájelo para bloquearlo y asegúrese de que los bloqueos se enganchen a ambos lados para evitar que el vehículo se incline.
55. Instale el travesaño delantero.
    Nota

    2 pernos, 18 mm, 90 Nm. Levante el CFM y apártelo de la viga para facilitar espacio libre e instale la viga deslizándola hacia atrás.







56. Instale las fijaciones inferiores del CFM.
    Nota

    2 pernos, 10 mm, 10 Nm, 2 fijaciones accesibles desde los lados del CFM





57. Baje el vehículo hasta que los neumáticos toquen el suelo.
    Nota

    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantener los bloqueos libres mientras el vehículo se baja.
58. Instale las fijaciones superiores del CFM.
    Nota

    2 pernos, 10 mm, 10 Nm, fijaciones accesibles desde el área del maletero delantero





59. Conecte la manguera de salida del radiador al radiador.
    Nota

    1 clip de muelle. Asegúrese de que la manguera esté completamente acoplada con una prueba de empuje y tracción.





60. Conecte la manguera de entrada del radiador al radiador.
    Nota

    1 clip de muelle. Asegúrese de que la manguera esté completamente acoplada con una prueba de empuje y tracción.



61. Fije el mazo de cables del CFM.
    Nota

    1 pasacables, 2 conectores, 1 clip de mazo de cables. Fije el pasacables y, a continuación, conecte el sensor de temperatura. Acople la pestaña de bloqueo del conector de lamas.







62. Retire el recipiente de refrigerante de debajo del vehículo.
63. Levante el vehículo parcialmente y baje el elevador hasta los bloqueos.
    Nota

    Ponga el vehículo en una altura de trabajo cómoda. Asegúrese de que se oye un clic procedente de los cierres de ambos lados antes de bajarlo; de lo contrario, podría inclinarse hacia un lado
64. Instale el conjunto de la defensa inferior delantera.
    Nota

    Asegúrese de que no haya ningún mazo de cables atrapado.





65. Instale las fijaciones y cubiertas de la defensa delantera.
    Nota

    2 cubiertas, 4 pernos, 10 mm, 4 Nm. Instale las cubiertas del gancho de remolque.



66. Instale el aplique central.
    Nota

    8 pestañas, 1 conector. Asegúrese de que todas las pestañas se acoplan. Fije el conector del activador de liberación del maletero delantero.





67. Instale la fijación y los conectores del lado derecho de la defensa.
    Nota

    1 perno, 10 mm, 6 Nm, 1 clip, 3 conectores. Tire del revestimiento del paso de la rueda hacia atrás para acceder y acople la pestaña de bloqueo.





68. Fije el revestimiento del paso de la rueda derecha.
    Nota

    4 clips



69. Instale la fijación del lado izquierdo de la defensa.
    Nota

    1 perno, 10 mm, 6 Nm. Aparte el revestimiento del paso de rueda para facilitar el acceso.



70. Fije el revestimiento del paso de la rueda izquierda.
    Nota

    4 clips



71. Enchufe los conectores del CFM.
    Nota

    2 conectores. Acople las pestañas de bloqueo.





72. Instale el deflector aerodinámico delantero. Consulte Aeroshield - Front (Remove and Install).
73. Instale las fijaciones de la faldilla inferior.
    Nota

    2 clips, 2 cubiertas, 6 pernos, 10 mm, 6 Nm. Fije las cubiertas.











74. Baje el vehículo hasta que los neumáticos toquen el suelo.
    Nota

    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantener los bloqueos libres mientras el vehículo se baja.
75. Realice un llenado por vacío del sistema de refrigeración. Consulte Sistema de refrigeración (Llenado por vacío).
76. Vuelva a conectar la alimentación de media tensión. Consulte Mid-Voltage Power (Disconnect and Connect) (Modify).
77. En la pantalla táctil, vaya a Térmico > Acciones > Comprobar rendimiento térmico, toque Ejecutar, y deje que finalice la rutina.
    Nota

    Si la prueba térmica falla, consulte el artículo 206000 de Toolbox.
78. Vuelva a instalar el software del vehículo. Consulte Software Reinstall - Touchscreen (Restore).
79. Purgue los 4 frenos manualmente. Consulte Purga del líquido de frenos - Una pinza.
80. Purgue los 4 frenos con Toolbox. Consulte Purga del líquido de frenos - Una pinza.
81. Seleccione la pestaña "Acciones" y busque "Stiffness"
82. Seleccione "TEST_BRAKE_X_STIFFNESS-TEST-SERVICE", haga clic en "Ejecutar" y deje que finalice la rutina.
    Nota

    Seleccione "X" en la parte superior derecha de la ventana para cerrarla cuando termine el proceso.
83. Desconecte Toolbox 3 del vehículo y retire el portátil.
84. Instale el conjunto del maletero delantero. Consulte Frunk Assembly (Remove and Install).
85. Coloque el faldón trasero del vano del motor. Consulte Underhood Apron - Rear (Remove and Install).
86. Monte las 4 ruedas. Consulte Wheels - Wheel (Remove and Install).
87. Retire el vehículo del elevador. Consulte Elevación del vehículo - Elevador de 2 columnas.
88. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
