Steering Column and Wheel - Steering Column Control Module (Remove and Install)

Código de corrección 3205111061 FRT 0.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 03/09/2024: Se han eliminado los pasos de la interfaz de usuario sobre la calibración de la cremallera delantera.
  • 11/06/2024: Se han añadido pasos para realizar la calibración de la cremallera de dirección delantera.
  • 18/04/2024: Se ha añadido un enlace que incluye vídeo para realizar la calibración del volante.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Retire la cubierta inferior de la columna de dirección. Consulte Steering Column and Wheel - Shroud Lower Instrument Panel - Steering Column (Remove and Install).
  2. Retire y deseche el clip del conector eléctrico del SCCM y, a continuación, desenchufe el conector eléctrico.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El clip se romperá al retirarlo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El clip instalado originalmente es negro. El clip de repuesto es naranja.
  3. Retire el perno que fija el SCCM a la columna de dirección y, a continuación, deslice con cuidado el SCCM para retirarlo de la columna de dirección.

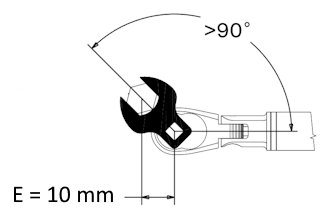

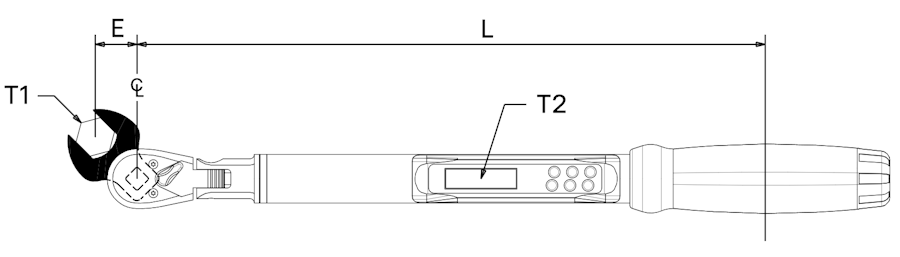

    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    No gire el SCCM mientras lo desliza para retirarlo de la columna de dirección.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Hexagonal de 5 mm

Instalar

  1. Deslice con cuidado el SCCM en la columna de dirección y, a continuación, instale el perno que fija el SCCM al conjunto.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Hexagonal de 5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    No gire el SCCM mientras lo desliza sobre la columna de dirección.
  2. Instale un nuevo clip naranja (número de referencia: 1028053-00-A) en el conector del SCCM y, a continuación, enchufe el conector.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice una prueba de empuje y tracción en el conector eléctrico para asegurarse de que está correctamente asentado.
  3. Retire la pestaña de bloqueo roja del nuevo SCCM.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No deje que el muelle de reloj gire.
  4. Instale la cubierta inferior de la columna de dirección. Consulte Steering Column and Wheel - Shroud Lower Instrument Panel - Steering Column (Remove and Install).
  5. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  6. Realice la calibración del volante. Consulte Poner a cero el volante.
  7. Desconecte Toolbox y retire el portátil del vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  8. Salga del Modo de servicio. Consulte Modo de servicio.
  9. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
