Air Suspension Compressor and Reservoir - Air Suspension Compressor (Remove and Install)

Código de corrección 3110008011 3110008012 FRT 0.84 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 20/11/2024: Retire la herramienta de extracción del tubo de aire y tome nota. El racor se puede desconectar con una llave 10 mm y un destornillador de cabeza plana.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Levante y apoye el vehículo en un elevador de 2 columnas. Consulte Elevación del vehículo - Elevador de 2 columnas.
  2. Abra la puerta delantera izquierda y baje la ventanilla delantera izquierda.
  3. Desinfle el sistema de suspensión neumática. Consulte Air Suspension - Pressurize / Depressurize - Full System (Test/Adjust).
  4. Abra la cubierta de la plataforma de carga.
  5. Abra el portón trasero.
  6. Retire el conjunto del suelo de la plataforma de carga. Consulte Truck Bed - Bed Floor Assembly (Remove and Install).

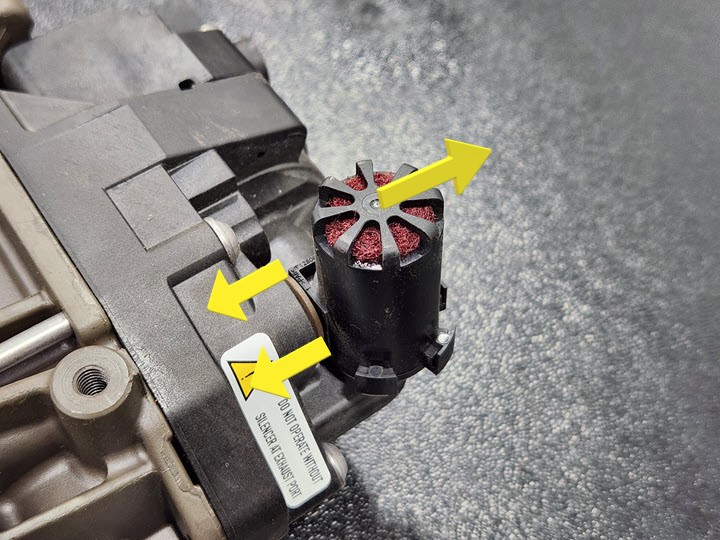

  7. Desconecte el tubo de aire del compresor de aire.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave combinada de 10 mm de 12 puntos
    • Destornillador de cabeza plana
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 racor VOSS
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche el tubo de aire después de retirarlo.
  8. Desenchufe los conectores eléctricos del compresor de aire (3 uds.) y suelte los clips (4 uds.).
  9. Retire las tuercas (3 uds.) que sujetan el portador del compresor de la suspensión neumática a la carrocería.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm de cuello largo
  10. Retire los pernos (3 uds.) que sujetan el portador del compresor de la suspensión neumática al compresor de aire.
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T30
  11. Retire el compresor de la suspensión neumática.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave combinada de 12 mm de 12 puntos
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 racor VOSS
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deseche el tubo de aire después de retirarlo.

Instalar

  1. Instale el compresor de la suspensión neumática.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 12 mm de 12 puntas con cuello largo
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 racor VOSS
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale el nuevo racor VOSS.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire el tapón blanco cuando los tubos de aire estén listos para su instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Inserte completamente el tubo de aire en el racor. Debe quedar entre las dos marcas blancas de los tubos de aire. Compruebe que los tubos están correctamente asentados realizando una prueba de empuje y tracción.
  2. Instale los pernos (3 uds.) que sujetan el portador del compresor de la suspensión neumática al compresor de aire.
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T30
  3. Instale las tuercas (3 uds.) que sujetan el portador del compresor de la suspensión neumática a la carrocería.
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm de cuello largo
  4. Enchufe los conectores eléctricos del compresor de aire (3 uds.) y apriete los clips (4 uds.).
  5. Conecte los tubos de aire al compresor de aire.
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 racor VOSS
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale la manguera del tubo de aire.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale el nuevo racor VOSS.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire el tapón blanco cuando los tubos de aire estén listos para su instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Inserte completamente el tubo de aire en el racor. Debe quedar entre las dos marcas blancas de los tubos de aire. Compruebe que los tubos están correctamente asentados realizando una prueba de empuje y tracción.
  6. Instale el conjunto del suelo de la plataforma de carga. Consulte Truck Bed - Bed Floor Assembly (Remove and Install).
  7. Cierre la cubierta de la plataforma de carga.
  8. Cierre el portón trasero.
  9. Llene el depósito del sistema de suspensión neumática. Consulte Air Suspension - Pressurize / Depressurize - Full System (Test/Adjust).
  10. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
