Cabin HVAC - Cabin Temperature Sensor, Fan Driven (Remove and Install)

Código de corrección 1810021011 1810021012 FRT 0.66 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra las puertas delanteras y baje las ventanillas delanteras.
  2. Desmonte el guarnecido central izquierdo del pilar A. Consulte A-B-C Post Interior Trim - A-Pillar Mid Trim - LH (Remove and Install).
  3. Retire el guarnecido del pilar A inferior izquierdo. Consulte A-B-C Post Interior Trim - A-Pillar Lower Trim - LH (Remove and Install)
  4. Extraiga la cubierta de la zona de los pies. Consulte Dash Support Frame - Footwell Cover (Remove and Install).
  5. Repita los pasos 2 y 3 en el lado derecho del vehículo.
  6. Extraiga el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  7. Desconecte la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  8. Retire el conjunto del panel de instrumentos central. Consulte Dash Panel - IP Mid Panel Assembly (Remove and Install).
  9. Retire el conjunto inferior del panel de instrumentos. Consulte Dash Panel - Instrument Panel Lower Assembly (Remove and Install).
  10. Extraiga el conjunto de la guantera. Consulte Dash Panel - IP Glovebox Assembly (Remove and Install).
  11. Desmonte el conducto derecho de ondas de aire. Consulte Passenger Ducting and Vents - Panel Duct, RH (Remove and Install).
  12. Extraiga el airbag del pasajero delantero. Consulte Front Air Bags - MX - Passenger Airbag, NAR (Remove and Install).
  13. Extraiga el conjunto de la sección superior del panel de instrumentos. Consulte Dash Panel - Instrument Panel Top Pad Assembly (Remove and Install).
  14. Quite los clips de presión que fijan el conducto del panel izquierdo al conjunto del climatizador.
  15. Retire los pernos (4 uds.) que sujetan el módulo de ondas de aire del panel de instrumentos al vehículo, desenchufe los conectores eléctricos (2 uds.) y, a continuación, retire el módulo del vehículo.
    2.4 Nm (1.8 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Presione con cuidado el pestillo de la luz ambiental.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20

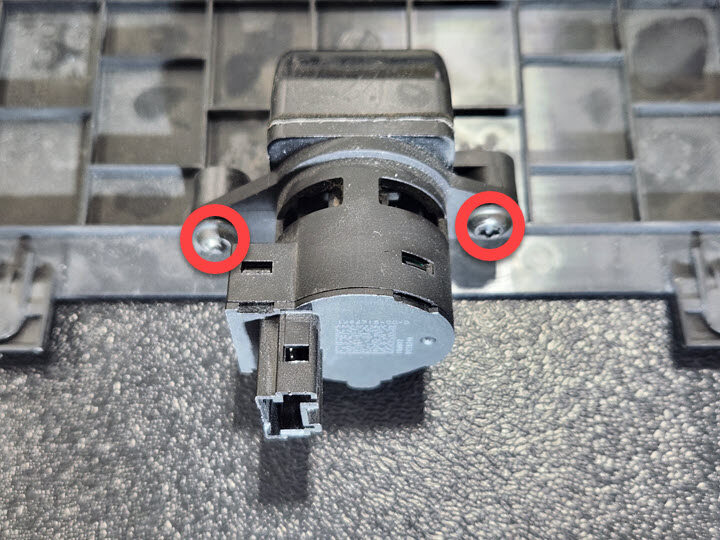

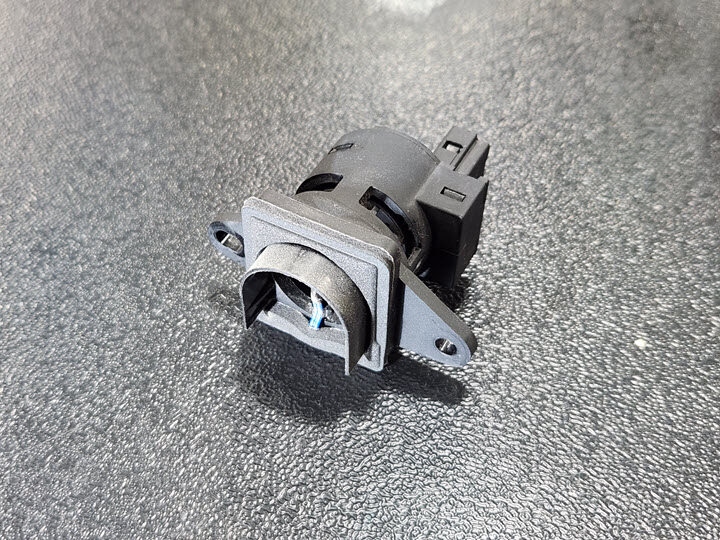

  16. Tire de la rejilla hacia el volante para acceder, desenchufe el conector eléctrico del sensor de temperatura del habitáculo y retire el sensor del vehículo.

Instalar

  1. Instale el sensor de temperatura del habitáculo en el vehículo y enchufe el conector eléctrico.
  2. Coloque el módulo de ondas de aire del panel de instrumentos en el vehículo, enchufe los conectores eléctricos (2 uds.) e instale los pernos (4 uds.) que fijan el módulo al vehículo.
    2.4 Nm (1.8 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Presione con cuidado el pestillo de la luz ambiental.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  3. Instale los clips de presión (2 uds.) que fijan el conducto del panel izquierdo al conjunto del climatizador.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el conducto del panel izquierdo esté asegurado al conjunto del climatizador.
  4. Instale el conjunto de la sección superior del panel de instrumentos. Consulte Dash Panel - Instrument Panel Top Pad Assembly (Remove and Install).
  5. Instale el airbag del pasajero delantero. Consulte Front Air Bags - MX - Passenger Airbag, NAR (Remove and Install).
  6. Instale el conducto de ondas de aire del lado derecho. Consulte Passenger Ducting and Vents - Panel Duct, RH (Remove and Install).
  7. Instale el conjunto de la guantera. Consulte Dash Panel - IP Glovebox Assembly (Remove and Install).
  8. Coloque el conjunto inferior del panel de instrumentos. Consulte Dash Panel - Instrument Panel Lower Assembly (Remove and Install).
  9. Instale el conjunto del panel de instrumentos central. Consulte Dash Panel - IP Mid Panel Assembly (Remove and Install).
  10. Vuelva a conectar la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  11. Coloque el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  12. Instale el guarnecido del pilar A inferior derecho. Consulte A-B-C Post Interior Trim - A-Pillar Lower Trim - LH (Remove and Install)
  13. Monte el guarnecido del pilar A central derecho. Consulte A-B-C Post Interior Trim - A-Pillar Mid Trim - LH (Remove and Install).
  14. Instale la cubierta de la zona de los pies. Consulte Dash Support Frame - Footwell Cover (Remove and Install).
  15. Repita los pasos 12 y 13 en el lado izquierdo del vehículo.
  16. Suba las ventanillas delanteras y cierre las puertas delanteras.
