Código de corrección 1513091041 1513091042 0.12 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

1. Abra la puerta delantera izquierda y baje la ventanilla.
2. Remove LH rear beltline assembly
   Nota

   16x clips, 2x datums, 2x connectors







3. Remove bolts securing LH rear door trim
   Nota

   3x bolts, 8mm, 4Nm



4. Release LH rear door trim
   Nota

   15x clips, 2x connectors, Replace any broken clips

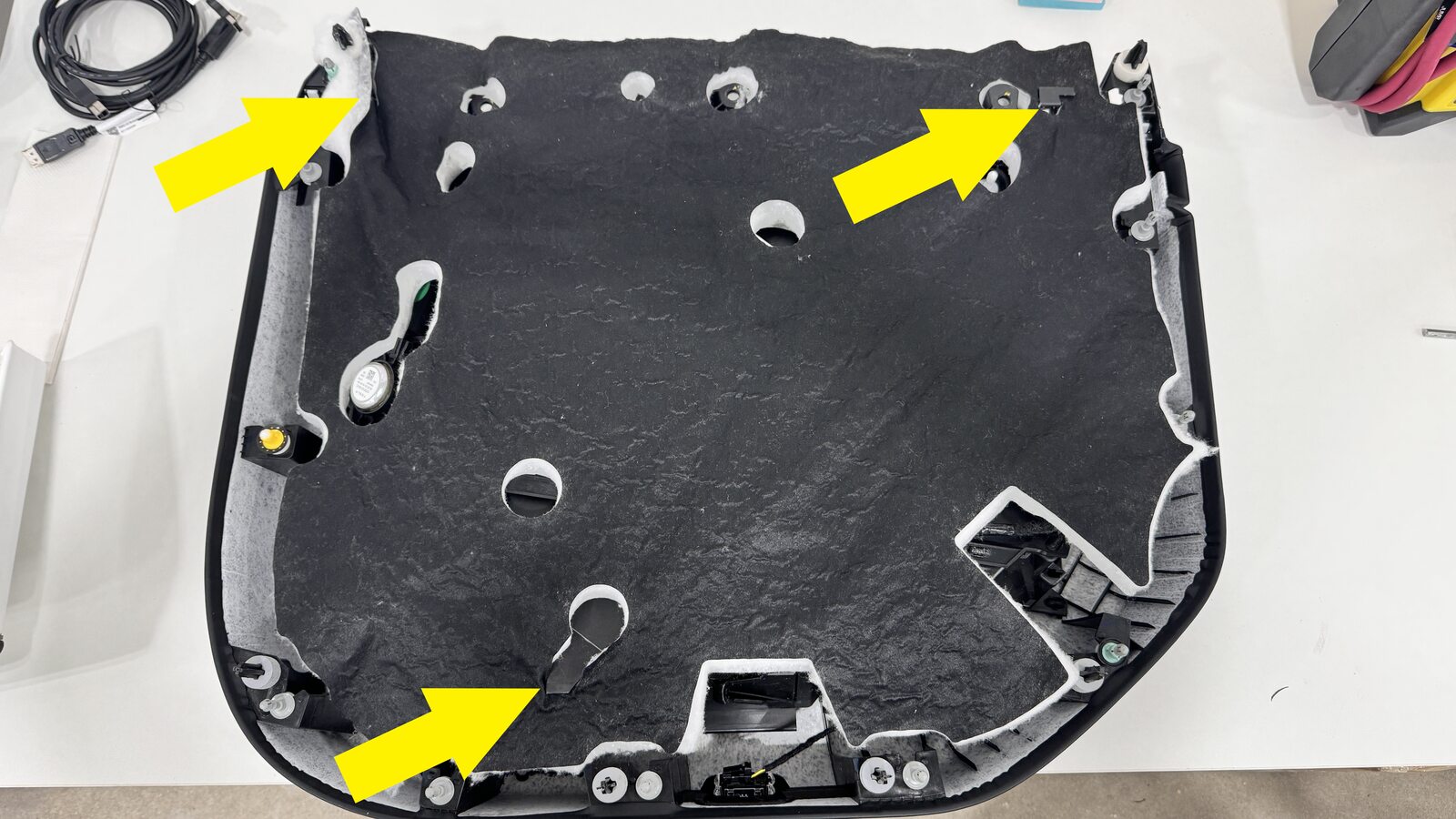

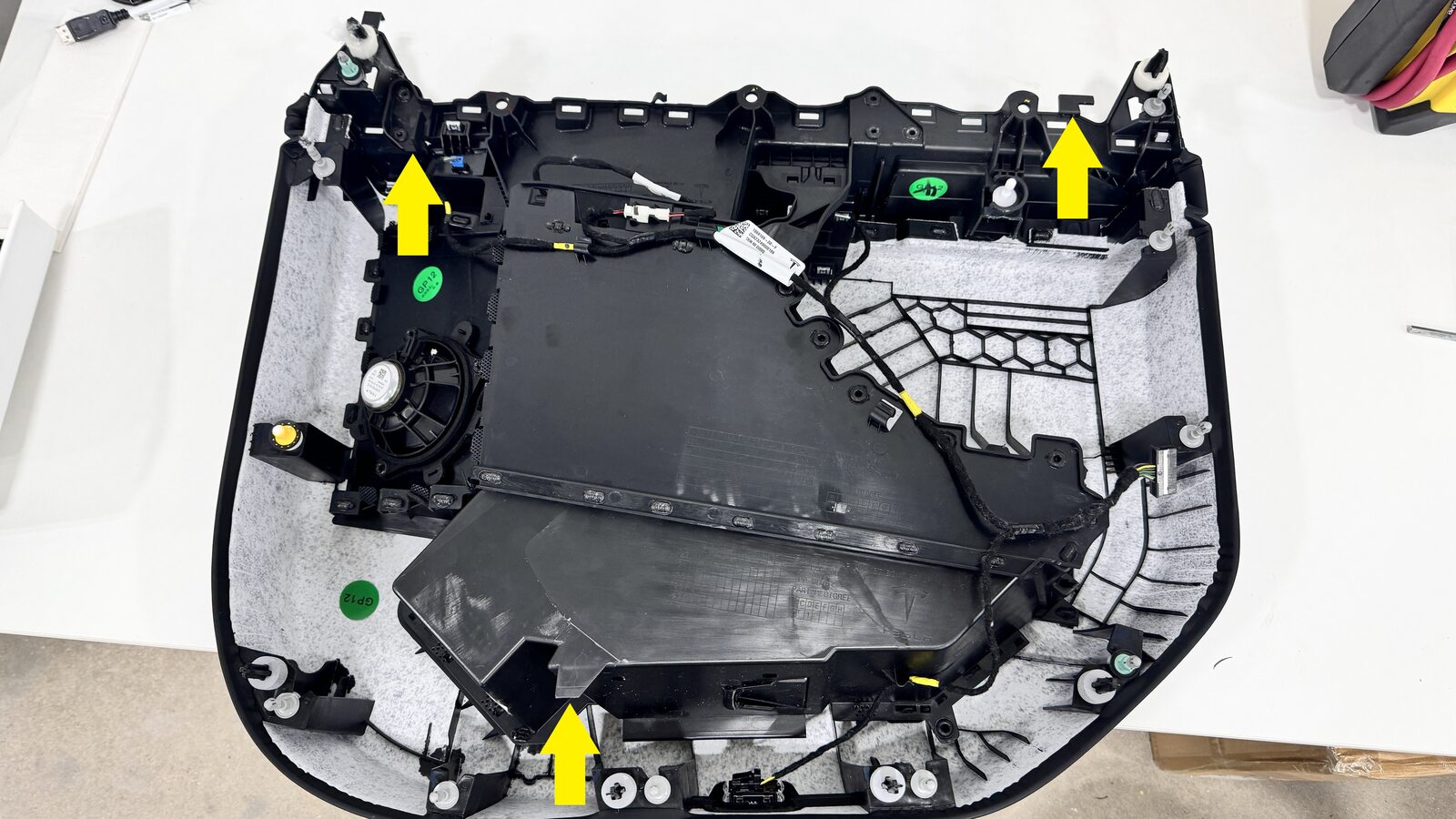

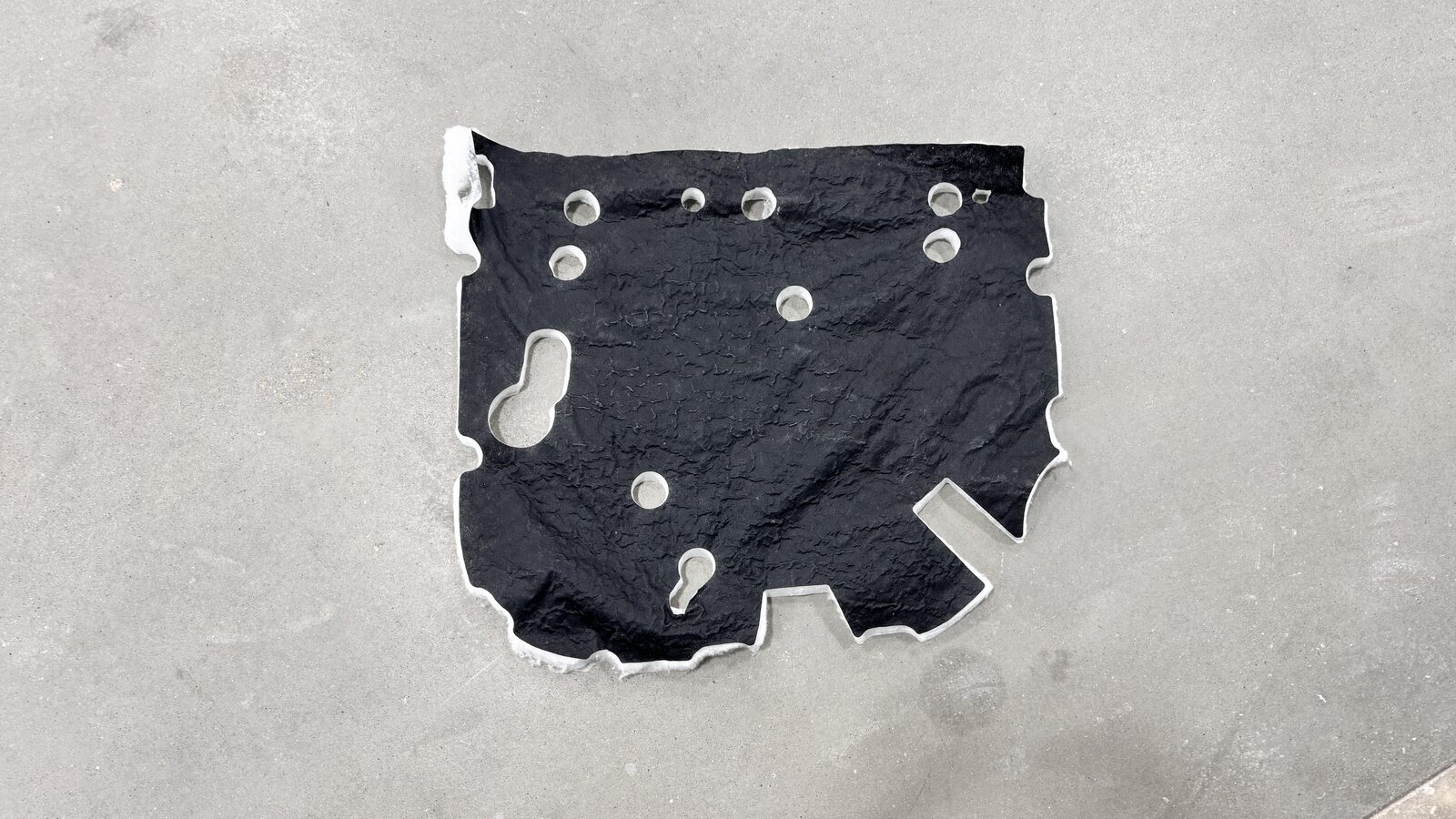

5. Remove LH rear door trim NVH foam
   Nota

   Lift NVH foam off of retaining tabs

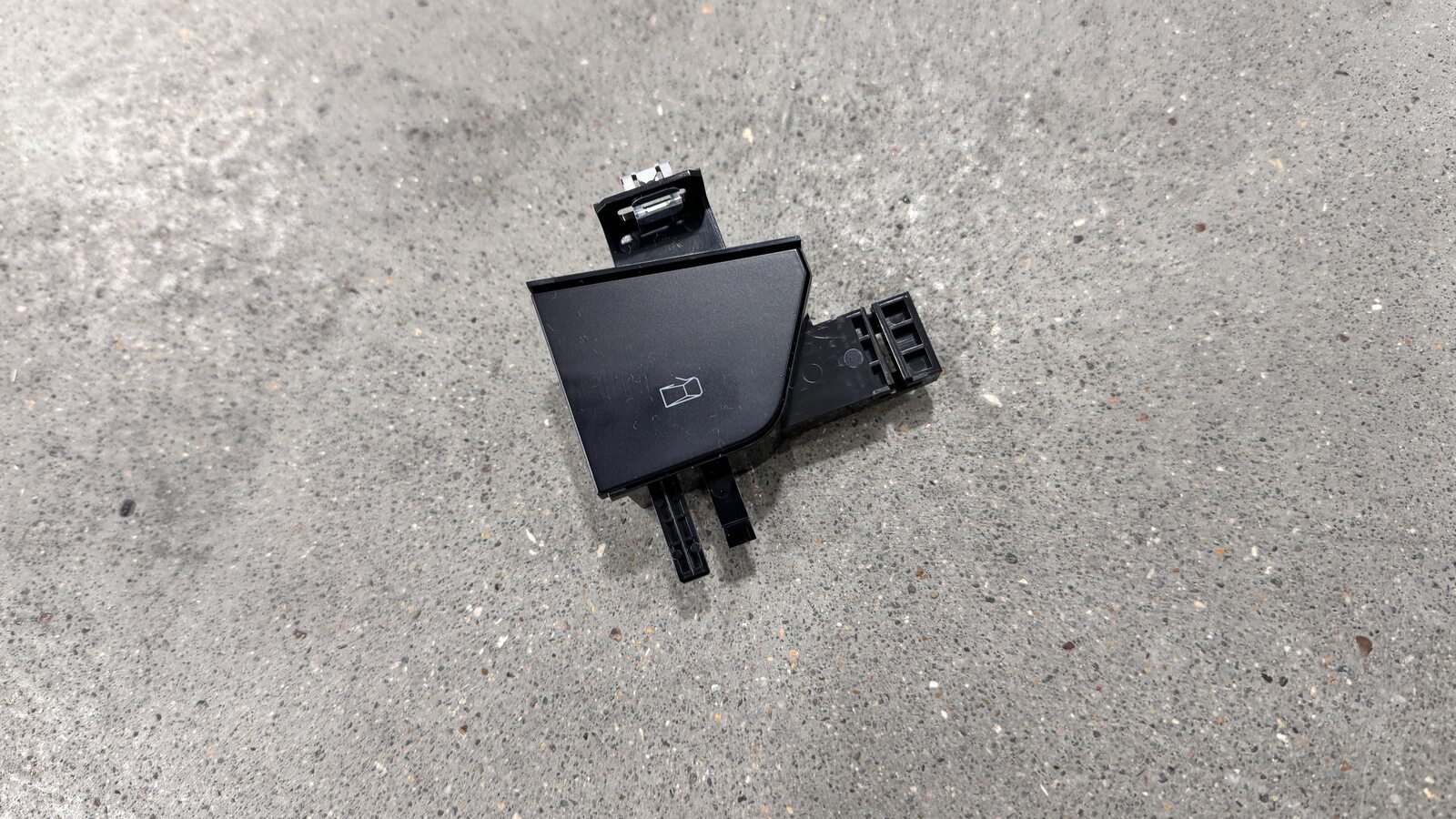

6. Remove LH rear door release switch
   Nota

   1x connector, 1x clip, Slide switch assembly out of trim panel





7. Install LH front rear release switch
   Nota

   1x connector, 1x clip, Slide switch assembly into trim panel





8. Install LH rear door trim NVH foam
   Nota

   Secure NVH foam to retaining tabs







9. Install LH rear door trim
   Nota

   Ensure beltline harness branch is routed properly, Replace any missing or damaged clips





10. Install bolts securing LH rear door trim
    Nota

    3x bolts, 8mm, 4 Nm



11. Install LH rear beltline assembly
    Nota

    16x clips, 2x datums, 2x connectors, Replace any missing or damaged clips







12. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
