Front Drive Unit Assembly - Electric Oil Pump 2.0 DG (Remove and Replace)

Código de corrección 3901049021 3901049022 FRT 0.54 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 2025-02-13: Se ha actualizado el título a Desinstalación y sustitución. Este procedimiento es el mismo para Desinstalación e instalación y Desinstalación y sustitución. Se han añadido ambos códigos de corrección en la parte superior del procedimiento.
  • 06/06/2024: Se ha añadido un paso para reinstalar el software del vehículo.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Los componentes electrónicos del Cybertruck están alimentados por una arquitectura de media tensión de 48 V diseñada para mejorar la eficiencia. El mantenimiento de los componentes de media tensión requiere un conocimiento y cuidado adicionales para evitar daños personales o en el vehículo. Lea y comprenda las precauciones relacionadas con la media tensión en Precauciones eléctricas y asegúrese de realizar todos los cursos de formación necesarios, según corresponda.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Eleve y apoye el vehículo. Consulte Elevación del vehículo - Elevador de 2 columnas.
  2. Abra la puerta delantera izquierda y baje la ventanilla delantera izquierda.
  3. Coloque el vehículo en el Modo de servicio. Consulte Modo de servicio.
  4. Extraiga el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  5. Desconecte la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  6. Eleve por completo el vehículo.
  7. Retire el deflector aerodinámico delantero. Consulte Undertray - Front Aeroshield (Remove and Install).
  8. Coloque un recipiente de drenaje de aceite debajo de la zona donde se encuentra la bomba de aceite.

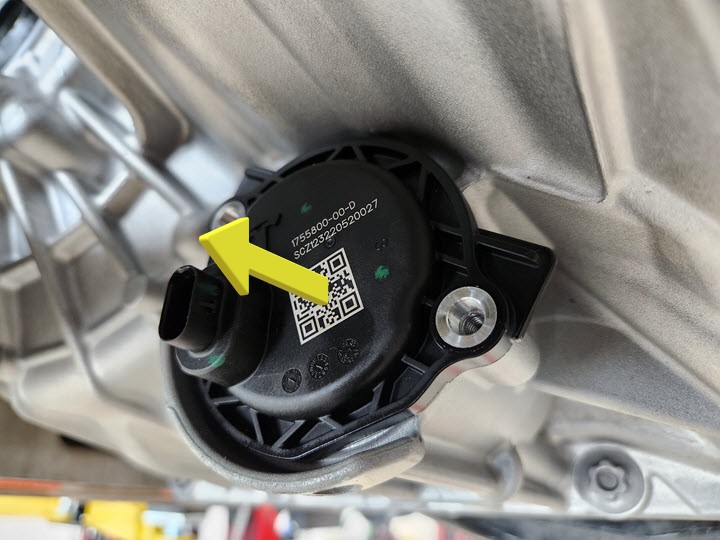

  9. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico de la bomba de aceite.

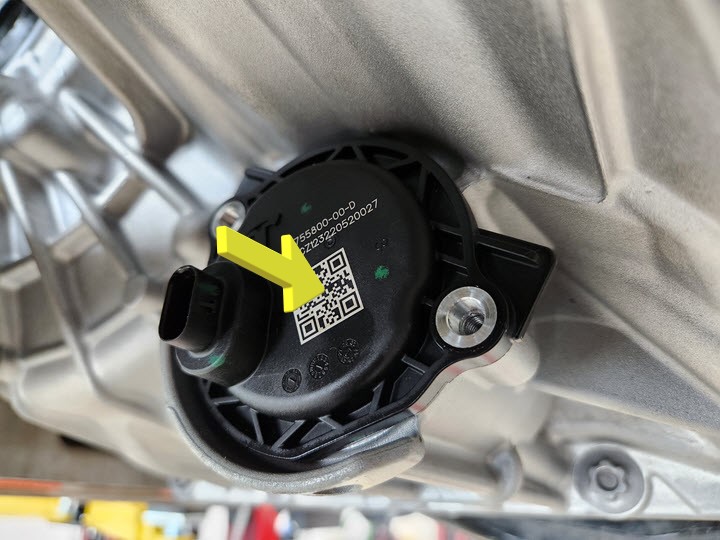

  10. Retire los pernos (2 uds.) que fijan la bomba de aceite.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP10
    Informational PurposesAn informational icon, calling your attention
    Nota
    Par de apriete: 5 Nm + 20 grados.
  11. Retire la bomba de aceite de la unidad de tracción delantera.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Inserte con cuidado una palanca o un destornillador plano en ambas pestañas entre la bomba de aceite y la unidad de tracción delantera. Poco a poco, haga palanca entre el soporte del alojamiento inferior y la bomba de aceite hasta que la junta tórica verde sea visible.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Asegúrese de que la carcasa de fundición de la unidad de tracción delantera no resulte dañada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire la bomba de aceite a mano. El aceite residual saldrá del alojamiento. Deje que el aceite se vacíe.
  12. Suelte los clips (2 uds.) que sujetan el lado derecho de la cubierta acústica a la parte inferior de la cubierta acústica.
  13. Retire los clips (2 uds.) que fijan el lado derecho de la cubierta acústica a la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pase la cubierta acústica entre el bastidor auxiliar delantero y el semieje.
  14. Retire el tapón de llenado de aceite de la unidad de tracción delantera.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • 8 mm, Allen
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe que la junta tórica no esté dañada. Sustituya la junta tórica si es necesario.
  15. Inspeccione la junta tórica del tapón de llenado de aceite. Si está dañada, sustituya el tapón de llenado de aceite.

Instalar

  1. Coloque la bomba de aceite en la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice el aceite residual de la cavidad de la bomba de aceite para lubricar los retenes de la bomba antes de proceder con la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee los orificios de los pernos con el alojamiento.
  2. Instale los pernos (2 uds.) que sujetan la bomba de aceite a la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP10
    Informational PurposesAn informational icon, calling your attention
    Nota
    Par de apriete: 5 Nm + 20 grados.
  3. Prepare el kit de llenado con KAF1.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Utilice únicamente líquido KAF1 para la unidad de tracción delantera. No cambie el tipo de aceite ni mezcle distintos tipos.
  4. Coloque la manguera de la bomba de aceite en la boca de llenado de la unidad de tracción delantera.
  5. Bombee líquido en la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Bombee líquido en la unidad de tracción delantera hasta que se desborde.
  6. Retire la manguera de la bomba de aceite de la boca de llenado de la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Cierre la válvula y, a continuación, retire la manguera de la boca de llenado.
  7. Coloque el tapón de llenado de aceite en la unidad de tracción delantera.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • 8 mm, Allen
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe que la junta tórica no esté dañada. Sustituya la junta tórica si es necesario.
  8. Rocíe la zona con limpiador de frenos y limpie el líquido residual con un trapo.
  9. Instale los clips (2 uds.) que fijan el lado derecho de la cubierta acústica a la unidad de tracción delantera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pase la cubierta entre el bastidor auxiliar delantero y el semieje.
  10. Apriete los clips (2 uds.) que sujetan el lado derecho de la cubierta acústica a la parte inferior de la cubierta acústica.
  11. Enchufe el conector de la bomba de aceite y, a continuación, bloquee el conector.
  12. Instale el deflector aerodinámico delantero. Consulte Undertray - Front Aeroshield (Remove and Install).
  13. Baje el vehículo hasta que los neumáticos toquen el suelo.
  14. Vuelva a conectar la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  15. Coloque el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  16. Vuelva a instalar el software del vehículo. Consulte Software Reinstall - Touchscreen (Restore).
  17. Salga del Modo de servicio. Consulte Modo de servicio.
  18. Retire el vehículo del elevador. Consulte Elevación del vehículo - Elevador de 2 columnas.
  19. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
