Top Applique - Tailgate (Remove and Replace)

Código de corrección 1220126032 FRT 0.06 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT mencionados anteriormente reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2026-04-02: Actualización para indicar que la pieza es de un solo uso.
  • 2025-10-21: Se han actualizado los pasos de instalación con nuevas imágenes e instrucciones.
  • 2025-01-29: Se ha añadido una nota para comprobar el número de pieza de los vehículos fabricados a partir del 04/11 y los vehículos en los que se ha retroadaptado el aplique lateral. Se han añadido pasos para reutilizar el aplique del portón trasero.
  • 16/08/2024: Se ha actualizado el procedimiento para indicar únicamente la sustitución; el aplique no se puede volver a utilizar. Se han actualizado algunos pasos para incluir las perchas y las referencias de guía.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos.

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Abra el portón trasero.
  3. Suelte los clips (10 uds.), las referencias de guía (3 uds.) y los ganchos (5 uds. traseras y 7 uds. delanteras) que fijan el aplique superior del portón trasero al portón y, a continuación, desmonte el aplique superior del portón trasero.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Deseche el aplique después de desmontarlo. El aplique no se puede volver a utilizar.

Instalar

Informational PurposesAn informational icon, calling your attention
Nota
Los vehículos fabricados a partir del 04/11/24 y los vehículos en los que se ha retroadaptado el aplique lateral equipan en el portón trasero unos apliques con el siguiente número de pieza: 2037459-00-A. Los vehículos fabricados antes del 04/11/24 y los vehículos en los que no se ha retroadaptado el aplique lateral equipan en el portón trasero unos apliques con el siguiente número de pieza: 1812376-00-C. Si se va a sustituir el aplique del portón trasero, compruebe el número de pieza del aplique y asegúrese de sustituirlo por otro con el número de pieza correcto.
  1. Cierre el portón trasero.
  2. Coloque el nuevo aplique superior del portón trasero en el conjunto del portón trasero de modo que los ganchos del aplique trasero (6 uds.) estén alineados con las ranuras (6 uds.) del conjunto del portón trasero y, a continuación, presione y gire simultáneamente el aplique hacia delante hasta su posición, asegurándose de que los ganchos estén acoplados en las ranuras.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No reutilice el aplique superior antiguo. Utilice únicamente uno nuevo.

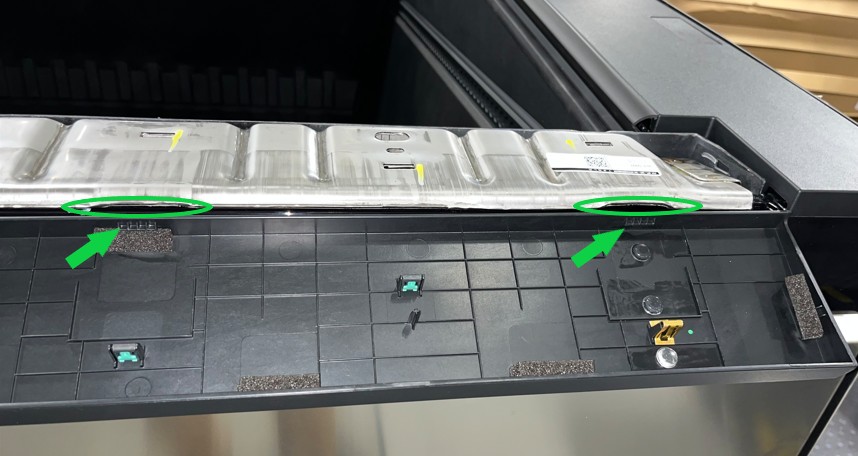

    Figura 1. Se muestra el lado derecho del vehículo; el centro y el lado izquierdo son similares
    Figura 2. Se muestra el lado derecho del vehículo; el centro y el lado izquierdo son similares
  3. Con los ganchos traseros acoplados, presione hacia abajo el aplique superior del portón trasero para acoplar las referencias de guía (3 uds.), los clips (10 uds.) y los ganchos delanteros (7 uds.) que fijan el aplique superior al portón trasero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que los ganchos traseros están bien acoplados antes de fijar los clips.
  4. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
