Supermanifold - Supermanifold Controller (Remove and Replace)

Código de corrección NEW NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Los componentes electrónicos del Cybertruck están alimentados por una arquitectura de media tensión de 48 V diseñada para mejorar la eficiencia. El mantenimiento de los componentes de media tensión requiere un conocimiento y cuidado adicionales para evitar daños personales o en el vehículo. Lea y comprenda las precauciones relacionadas con la media tensión en Precauciones eléctricas y asegúrese de realizar todos los cursos de formación necesarios, según corresponda.
  1. Abra la puerta delantera izquierda y baje la ventanilla delantera izquierda.
  2. Coloque el vehículo en el Modo de servicio. Consulte Modo de servicio.
  3. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
  4. Extraiga el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  5. Remove the frunk assembly. See Frunk Assembly (Remove and Install).
  6. Desconecte la alimentación de media tensión. Consulte Disconnect MV Power (Modify).

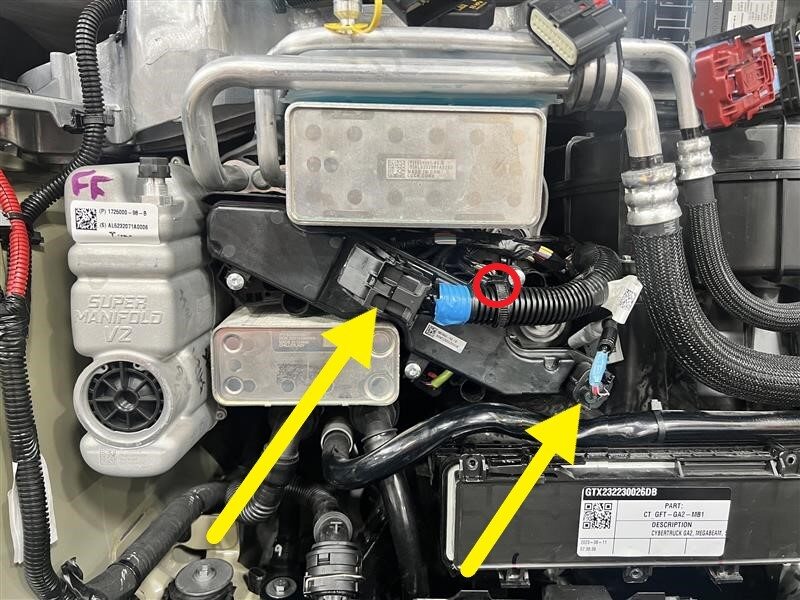

  7. Release the connector locks, disconnect the supermanifold controller electrical connectors (x2), and then release the harness clip.

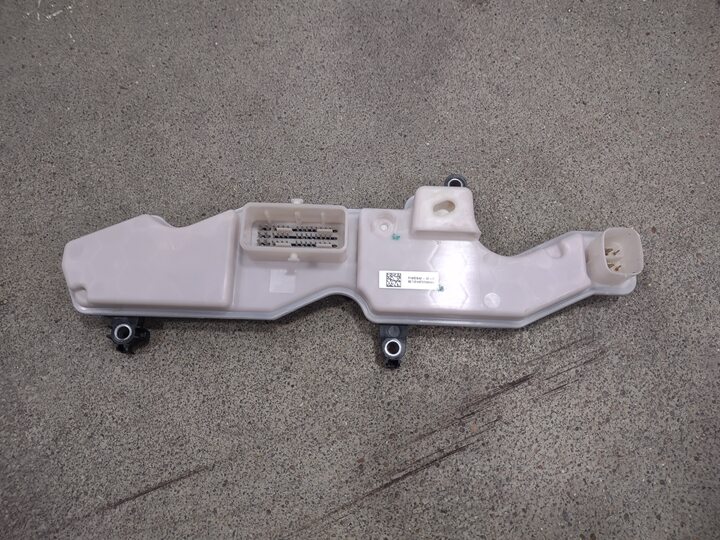

  8. Remove supermanifold controller
    Informational PurposesAn informational icon, calling your attention
    Nota
    1x harness clip, 3x bolts, 8mm, 4 Nm
  9. Install supermanifold controller
    Informational PurposesAn informational icon, calling your attention
    Nota
    1x harness clip, 3x bolts, 8mm, 4 Nm
  10. Connect the supermanifold electrical connectors (x2) and engage the connector locks, and then secure the harness clip.
  11. Vuelva a conectar la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  12. Perform software reinstall
    Informational PurposesAn informational icon, calling your attention
    Nota
    Via UI > Service Mode > Software Reinstall > CAN ECU > Reinstall, Reinstall will begin immediately, Once firmware redeploy is complete, Verify release notes are present via UI
  13. Perform Heat Pump Commissioning through UI
    Informational PurposesAn informational icon, calling your attention
    Nota
    Select Thermal > Sensors and Valves > Run Heat Pump Commissioning, click Run, close once routine is passed
  14. Perform Thermal Performance through the UI
    Informational PurposesAn informational icon, calling your attention
    Nota
    Select Thermal > Actions > Test Thermal Performance, click Run, close once routine is completed, if thermal test fails follow https://toolbox.teslamotors.com/articles/206000
  15. Salga del Modo de servicio. Consulte Modo de servicio.
  16. Install the frunk assembly. See Frunk Assembly (Remove and Install).
  17. Coloque el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  18. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
