BLE End Point - Wheel Well - Rear - RH (Remove and Replace)

Código de corrección 1745104082 0.18 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.
  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Coloque el vehículo en el Modo de servicio. Consulta Modo de servicio.
  3. Remove RH rear fender flare
    Informational PurposesAn informational icon, calling your attention
    Nota
    18x clips

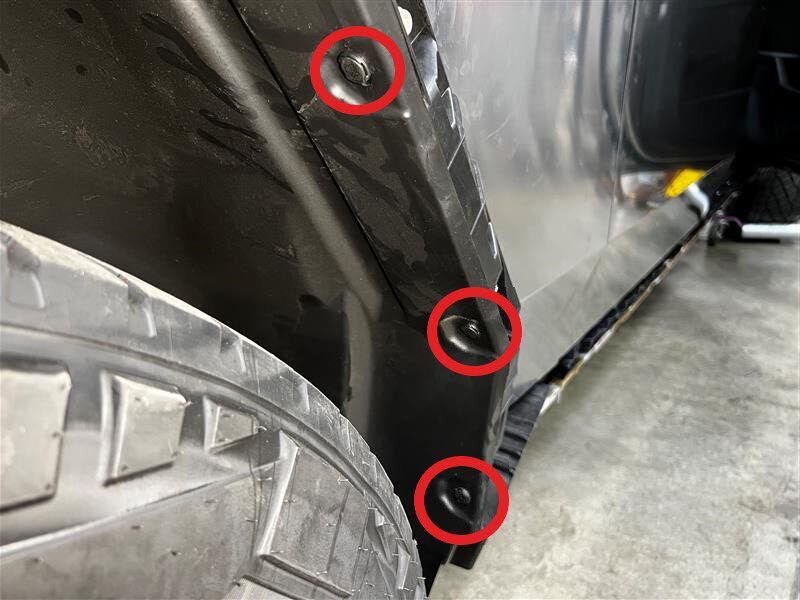

  4. Remove clips securing RH rear wheel liner to fore fender flare carrier
    Informational PurposesAn informational icon, calling your attention
    Nota
    5x clips

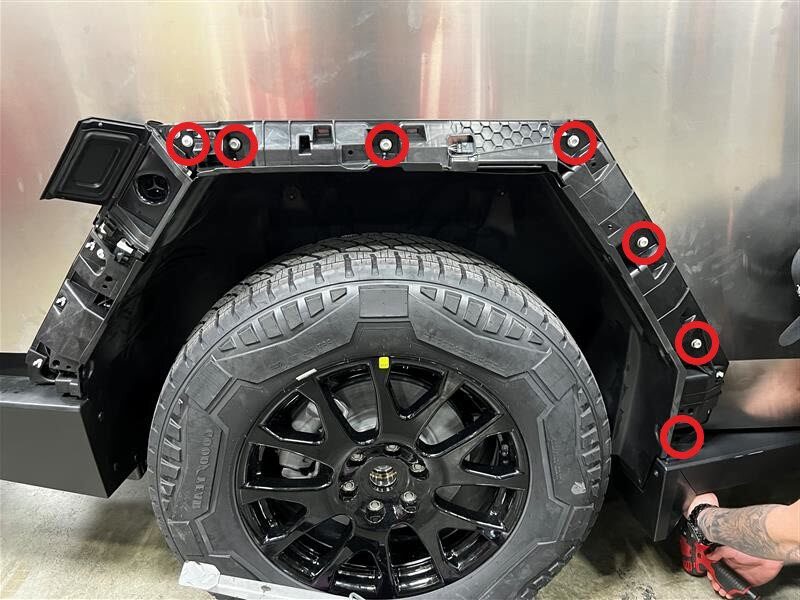

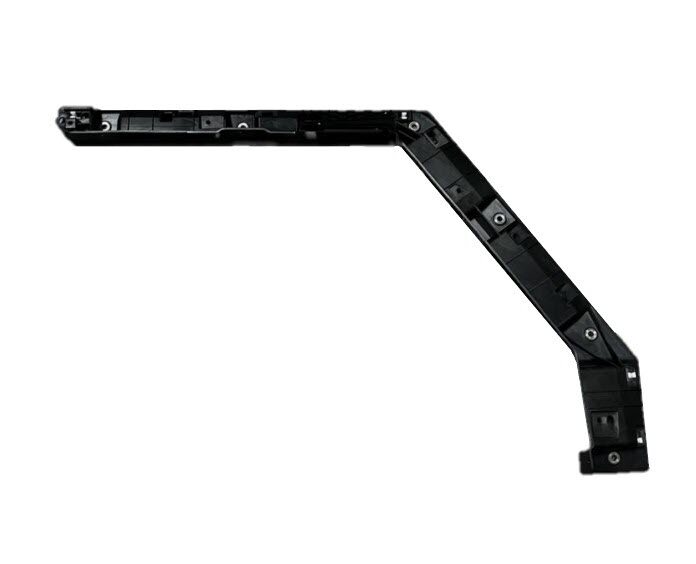

  5. Remove RH rear fore fender flare carrier
    Informational PurposesAn informational icon, calling your attention
    Nota

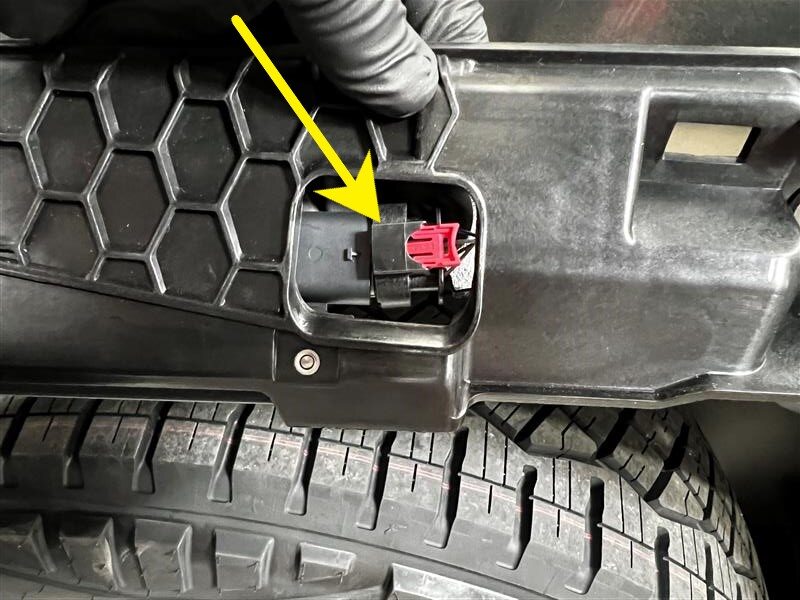

    6x bolts, 10mm, 7 Nm, 1x connector, Disconnect BLE module then remove carrier, Release locking tab
  6. Remove RH rear wheel well BLE endpoint
    Informational PurposesAn informational icon, calling your attention
    Nota
    2x bolts, T20, 1.5 Nm, Discard bolts
  7. Install RH rear wheel well BLE endpoint
    Informational PurposesAn informational icon, calling your attention
    Nota
    2x bolts, T20, 1.5 Nm, Install new bolts
  8. Install RH rear fore fender flare carrier
    Informational PurposesAn informational icon, calling your attention
    Nota
    6x bolts, 10mm, 7 Nm, 1x connector, Connect BLE then install carrier, Engage locking tab
  9. Install clips securing RH rear wheel liner to fore fender flare carrier
    Informational PurposesAn informational icon, calling your attention
    Nota
    5x clips
  10. Install RH rear fender flare
    Informational PurposesAn informational icon, calling your attention
    Nota
    18x clips, Replace any missing or damaged clips
  11. Reinstall software via UI
    Informational PurposesAn informational icon, calling your attention
    Nota
    Via Controls > Service Mode > Software Reinstall, Select Reinstall button at Software Reinstall dialogue box, Reinstall will begin immediately, Once firmware redeploy is complete, Verify release notes are present via UI
  12. Salga del Modo de servicio. Consulta Modo de servicio.
  13. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
