Panel - Door Trim - Rear - LH (Remove and Install)

Código de corrección 1513091031 1513091032 1513091061 1513091062 FRT 0.06 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-08-28: Se han añadido pasos relativos a la inspección y modificación del panel y conjunto de la puerta.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra la puerta trasera izquierda y baje la ventanilla.
  2. Retire el conjunto de la línea de cintura trasera izquierda. Consulta Beltline Assembly - Door Panel - Rear - LH (Remove and Install).
  3. Retire los pernos (3 uds.) que sujetan el guarnecido de la puerta trasera izquierda al conjunto de la puerta.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Dado de 8 mm
  4. Suelte los clips (15 uds.) que fijan el guarnecido de la puerta trasera izquierda al conjunto de la puerta y, a continuación, retire el guarnecido de la puerta del conjunto.

Instalar

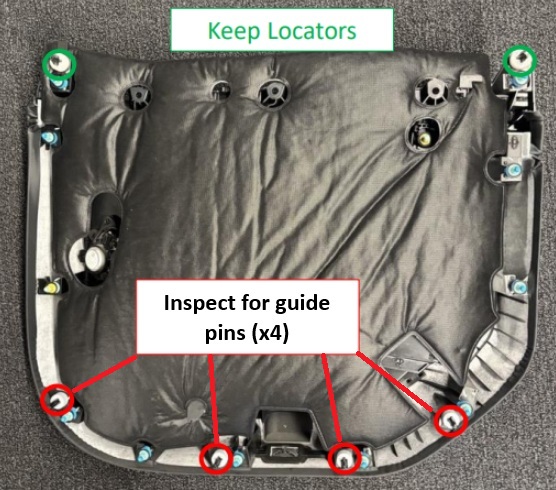

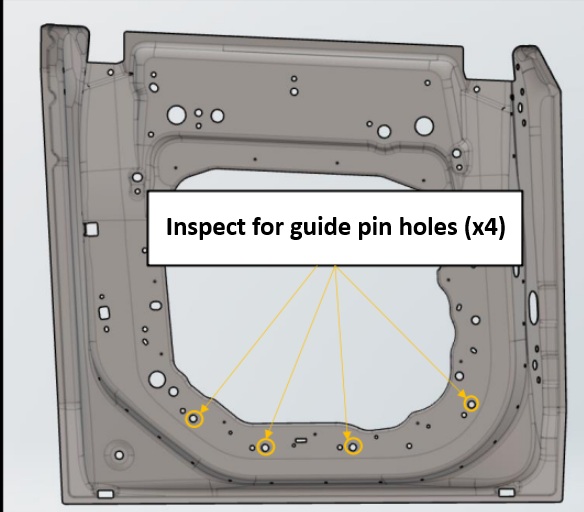

  1. Si va a sustituir el panel o el conjunto de la puerta trasera izquierda, compruebe que el nuevo panel y el nuevo conjunto contienen los pasadores de alineación (panel) y los orificios de los pasadores de alineación (conjunto).
    • Si el panel de la puerta tiene los pasadores de alineación pero el conjunto de la puerta no tiene los orificios para dichos pasadores, continúe con el siguiente paso para modificar el panel de la puerta. Añada el código de corrección 1513091037 (o 1513091067 para la modificación de la puerta derecha).
    • Si el panel de la puerta no tiene los pasadores de alineación y el conjunto de la puerta sí tiene orificios para dichos pasadores, continúe con el siguiente paso para modificar el conjunto de la puerta. Añada el código de corrección 1513091037 (o 1513091067 para la modificación de la puerta derecha).
    • Si el panel de la puerta y el conjunto de la puerta coinciden (ambos tienen pasadores y orificios, o ninguno de los dos los tiene), vaya directamente al paso 5.
  2. Utilice los alicates de corte diagonal para retirar los cinco pasadores de alineación que se muestran en la imagen inferior. Si no es necesario modificar el panel de la puerta, vaya al paso siguiente.

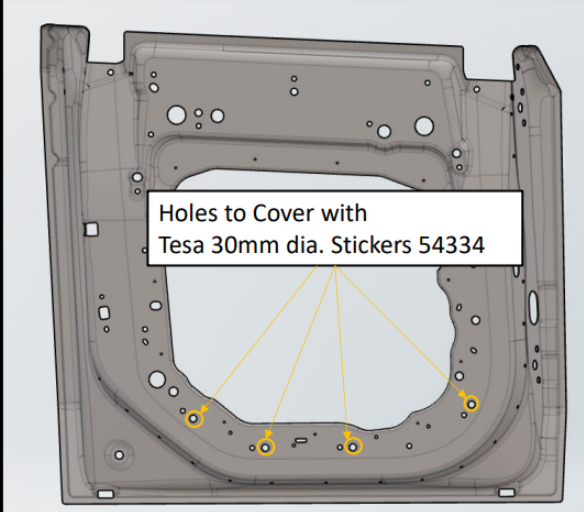

  3. Utilice toallitas con alcohol isopropílico para limpiar la zona alrededor de los cinco orificios de los pasadores de alineación en el conjunto de la puerta izquierda y, a continuación, instale una almohadilla NVH en cada uno de los orificios. Si no es necesario modificar el conjunto de la puerta, vaya al paso siguiente.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Espere 1 minuto hasta que el IPA se seque.
  4. Coloque el guarnecido de la puerta trasera izquierda en el conjunto de la puerta y, a continuación, fije los clips (15 uds.).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el ramal del mazo de cables de la línea de cinturón está tendido correctamente.
  5. Instale los pernos (3 uds.) que sujetan el guarnecido de la puerta trasera izquierda al conjunto de la puerta.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Dado de 8 mm
  6. Instale el conjunto de la línea de cintura trasera izquierda. Consulta Beltline Assembly - Door Panel - Rear - LH (Remove and Install).
  7. Suba la ventanilla trasera izquierda y cierre la puerta trasera izquierda.
