Closure Panels - Assembly - Rear Door - Left (Remove and Install)

Código de corrección 1010025041 1010025042 1010025051 1010025052 FRT 0.84 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra las puertas del lado izquierdo y baje la ventanilla trasera izquierda.
  2. Extraiga el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  3. Retire el conjunto de la línea de cintura trasera izquierda. Consulte Rear Door Trim Pad - Beltline Assembly - LH (Remove and Install).
  4. Retire la junta interior de cintura de la puerta trasera izquierda. Consulte Front and Rear Door Seals - Inner Waist Belt Seal, Rear Door, LH (Remove and Install).
  5. Retire la junta exterior de cintura de la puerta trasera izquierda. Consulte Front and Rear Door Seals - Outer Waist Belt Seal, Rear Door, LH (Remove and Install).
  6. Suba la ventanilla trasera izquierda.
  7. Retire el guarnecido de la puerta trasera izquierda. Consulte Rear Door Trim Pad - Door Trim Rear - LH (Remove and Install).
  8. Desmonte el cristal móvil de la puerta trasera izquierda. Consulte Door Glass - Moving Glass - Rear LH (Remove and Install).
  9. Desconecte la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  10. Suelte las pestañas de bloqueo y desenchufe los conectores del mazo de cables de la puerta trasera izquierda (4 uds.) y, a continuación, suelte los clips (5 uds.) que fijan el mazo de cables al panel de cierre de la puerta trasera izquierda.
  11. Extraiga los pernos (13 uds.) y suelte las referencias (2 uds.) que fijan el panel de cierre de la puerta trasera izquierda al conjunto de la puerta, y luego desmonte el panel de cierre del conjunto de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Haga palanca suavemente en el panel para soltar las referencias (2 uds.).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de la porción inferior del panel para separarlo del conjunto de la puerta y luego baje el conjunto para abrir hueco para los raíles del regulador.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
    • Vaso de 10 mm
  12. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico del mazo de cables del cierre de la puerta trasera izquierda.
  13. Retire los pernos (3 uds.) que sujetan el cierre de la puerta trasera izquierda al conjunto de la puerta.
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T30
  14. Suelte el pasacables y, a continuación, retire el cierre de la puerta trasera izquierda del conjunto de la puerta.
  15. Suelte la pestaña de bloqueo y, a continuación, desenchufe el conector eléctrico del mazo de cables del presentador de la puerta trasera izquierda.
  16. Retire los pernos (2 uds.) que fijan el presentador de la puerta trasera izquierda al conjunto de la puerta y, a continuación, retírelo del conjunto de la puerta.
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T30
  17. Suelte el cierre del tirante de control y, a continuación, retire las fijaciones (3 uds.) que sujetan el tirante de control de la puerta trasera izquierda al vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
    • Vaso de 10 mm
  18. Gire el tirante de control de la puerta trasera izquierda 90 grados y, a continuación, desmonte este tirante del vehículo.
  19. Suelte los clips (16 uds.) que fijan la junta secundaria de la puerta trasera izquierda al conjunto de la puerta y, a continuación, retire la junta del conjunto.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Empiece desde el borde externo de la junta. Utilice una herramienta de palanca para evitar que los clips se rompan y se queden dentro de la puerta.
  20. Suelte el pasacables y los clips (3 uds.) que fijan el mazo de cables del dispositivo de cierre de la puerta al conjunto de la puerta y, a continuación, retire el mazo de cables del conjunto de la puerta.
  21. Suelte el pasacables del conector del mazo de cables de la puerta trasera izquierda en el pilar B y retírelo para dejar al descubierto los cables del conector y el mazo de cables.
  22. Aplique una tensión suave a los cables del mazo y, con un punzón, presione hacia abajo la espiga interna de la mitad superior del conector del mazo de cables.
  23. Continúe aplicando una tensión suave a los cables del mazo; con el punzón, presione hacia abajo la espiga interior de la mitad inferior del conector del mazo de cables y, a continuación, desenchufe el mazo de cables del conector del pilar B.
  24. Suelte el pasacables y los clips (3 uds.) que fijan el mazo de cables de la puerta trasera izquierda al interior de la puerta y, a continuación, saque el mazo de cables a través de la apertura de la puerta.
  25. Retire el tope paragolpes de la puerta trasera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El tope está fijado a la puerta mediante 2 pestañas.
  26. Con ayuda de otra persona, extraiga las tuercas (2 uds.) que fijan la puerta trasera izquierda al vehículo y, a continuación, retire la puerta del vehículo.
    38 Nm (28.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm

Instalar

  1. Con ayuda de otra persona, coloque la puerta trasera izquierda en el vehículo y, a continuación, coloque las tuercas (2 uds.) que fijan la puerta al vehículo.
    38 Nm (28.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm
  2. Instale el tope paragolpes de la puerta trasera izquierda.
  3. Pase el mazo de cables de la puerta trasera izquierda a través de la apertura de la puerta y, a continuación, apriete el pasacables y los clips (3 uds.) que fijan el mazo de cables al interior de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asiente el pasacables y verifique que está completamente instalado. Con una herramienta para guarnecidos de plástico, empuje el pasacables para encajarlo en su sitio en caso necesario.
  4. Fije el pasacables al conector del mazo de cables de la puerta trasera izquierda y luego presione el mazo firmemente en el conector del pilar B.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe el conector tirando de él y empujándolo.
  5. Coloque el mazo de cables del dispositivo de cierre de la puerta en el conjunto de la puerta y, a continuación, instale el pasacables y los clips (3 uds.) que fijan el mazo de cables al conjunto de la puerta.
  6. Coloque la junta secundaria de la puerta trasera izquierda en el conjunto de la puerta y, a continuación, instale los clips (16 uds.) que fijan la junta al conjunto de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El clip de diferente color se instala en el borde exterior.
  7. Coloque el control de la puerta trasera izquierda en el conjunto de la puerta y, a continuación, gire la correa 90 grados.
  8. Instale las fijaciones (3 uds.) que sujetan el tirante de control de la puerta trasera izquierda al vehículo y luego fije el cierre del tirante de control.
    8.5 Nm (6.3 lbs-ft)
    23 Nm (17.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete las tuercas (2 uds.) a 8,5 Nm y el perno, a 23 Nm.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
    • Vaso de 10 mm
  9. Coloque el presentador de la puerta trasera izquierda en el conjunto de la puerta y, a continuación, instale los pernos (2 uds.) que fijan el presentador al conjunto de la puerta.
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T30
  10. Enchufe el conector eléctrico del mazo de cables del presentador de la puerta trasera izquierda y, a continuación, fije el bloqueo del conector.
  11. Coloque el cierre de la puerta trasera izquierda en el conjunto de la puerta y, a continuación, instale los pernos (3 uds.)
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T30
  12. Enchufe el conector eléctrico del mazo de cables del cierre de la puerta trasera izquierda y, a continuación, fije el bloqueo del conector.
  13. Instale el pasacables.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la pestaña de la apertura de emergencia para guiar el pasacables.
  14. Coloque el panel de cierre de la puerta trasera izquierda en el conjunto de la puerta y, a continuación, coloque los pernos (13 uds.) y las referencias (2 uds.) que fijan el panel de cierre al conjunto de puerta.
    4 Nm (2.9 lbs-ft)
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete los pernos de 8 mm (11 uds.) a 4 Nm y los pernos de 10 mm (2 uds.), a 12 Nm.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
    • Vaso de 10 mm
  15. Enchufe los conectores del mazo de cables de la puerta trasera izquierda (4 uds.) y apriete sus bloqueos, y luego instale los clips (5 uds.) que fijan el mazo de cables al panel de cierre de la puerta trasera izquierda.
  16. Enchufe un interruptor externo de la ventanilla.
  17. Coloque el cristal de la puerta trasera izquierda en el vehículo y luego coloque y apriete a mano los pernos (2 uds.) que lo fijan al vehículo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de que el cristal no se resbale del apoyo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  18. Tire del cable de emergencia para desenganchar manualmente la puerta trasera izquierda.
  19. Vuelva a conectar la alimentación de media tensión. Consulte Disconnect MV Power (Modify).
  20. Cierre la puerta trasera izquierda.

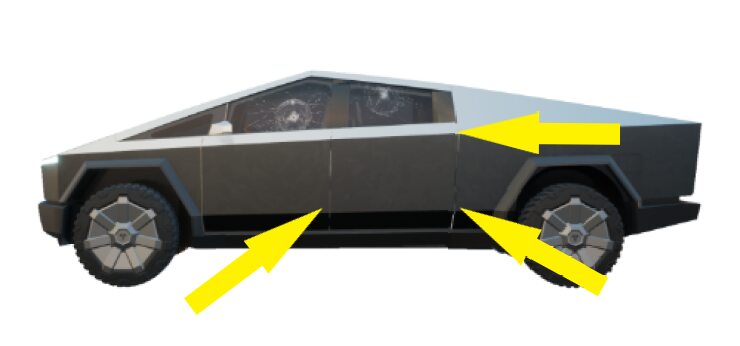

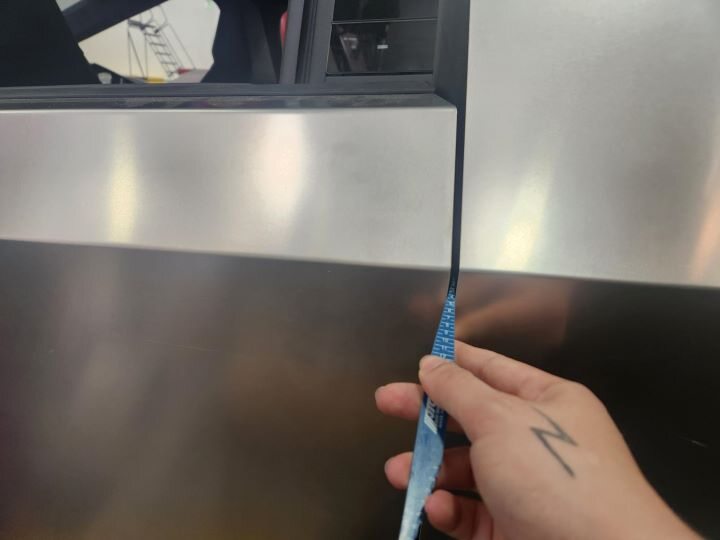

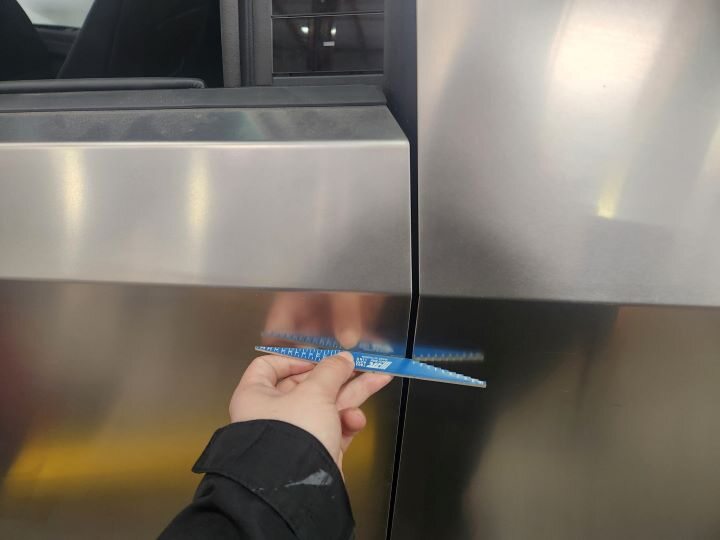

  21. Compruebe y ajuste la separación y el enrasado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Enchufe un interruptor externo de la ventanilla para utilizarlo como ayuda.
  22. Abra la puerta trasera izquierda.
  23. Apriete los pernos (2 uds.) que fijan la ventanilla trasera izquierda al regulador.
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  24. Instale los pasacables (4 uds.) de la puerta trasera izquierda.
  25. Desenchufe el interruptor de ventanilla externo.
  26. Instale la junta exterior de cintura de la puerta trasera izquierda. Consulte Front and Rear Door Seals - Outer Waist Belt Seal, Rear Door, LH (Remove and Install).
  27. Instale la junta interior de cintura de la puerta trasera izquierda. Consulte Front and Rear Door Seals - Inner Waist Belt Seal, Rear Door, LH (Remove and Install).
  28. Instale el guarnecido de la puerta trasera izquierda. Consulte Rear Door Trim Pad - Door Trim Rear - LH (Remove and Install).
  29. Instale el conjunto de la línea de cintura trasera izquierda. Consulte Rear Door Trim Pad - Beltline Assembly - LH (Remove and Install).
  30. Suba la ventanilla trasera izquierda.
  31. Coloque el faldón trasero del vano del motor. Consulte Underhood Trim - Rear Apron Assembly (Remove and Install).
  32. Cierre las puertas del lado izquierdo.
