Door - Front - LH (Remove and Install)

Código de corrección 1010025021 1010025031 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-07-07: Los pasos de "Desinstalación y sustitución" se han actualizado a "Desinstalación e instalación".
  • 05/06/2024: Se ha añadido un paso final para comprobar la separación y el enrasado.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra la puerta delantera izquierda y baje todas las ventanillas.
  2. Abra el maletero delantero eléctrico.
  3. Coloque el vehículo en el Modo de servicio. Consulta Modo de servicio.
  4. Extraiga el faldón trasero del vano del motor. Consulta Underhood Apron - Rear (Remove and Install).
  5. Desconecte la alimentación de media tensión. Consulta Disconnect MV Power (Modify).
  6. Retire el perno que sujeta el tirante de control a la carrocería.
    23 Nm (17.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40

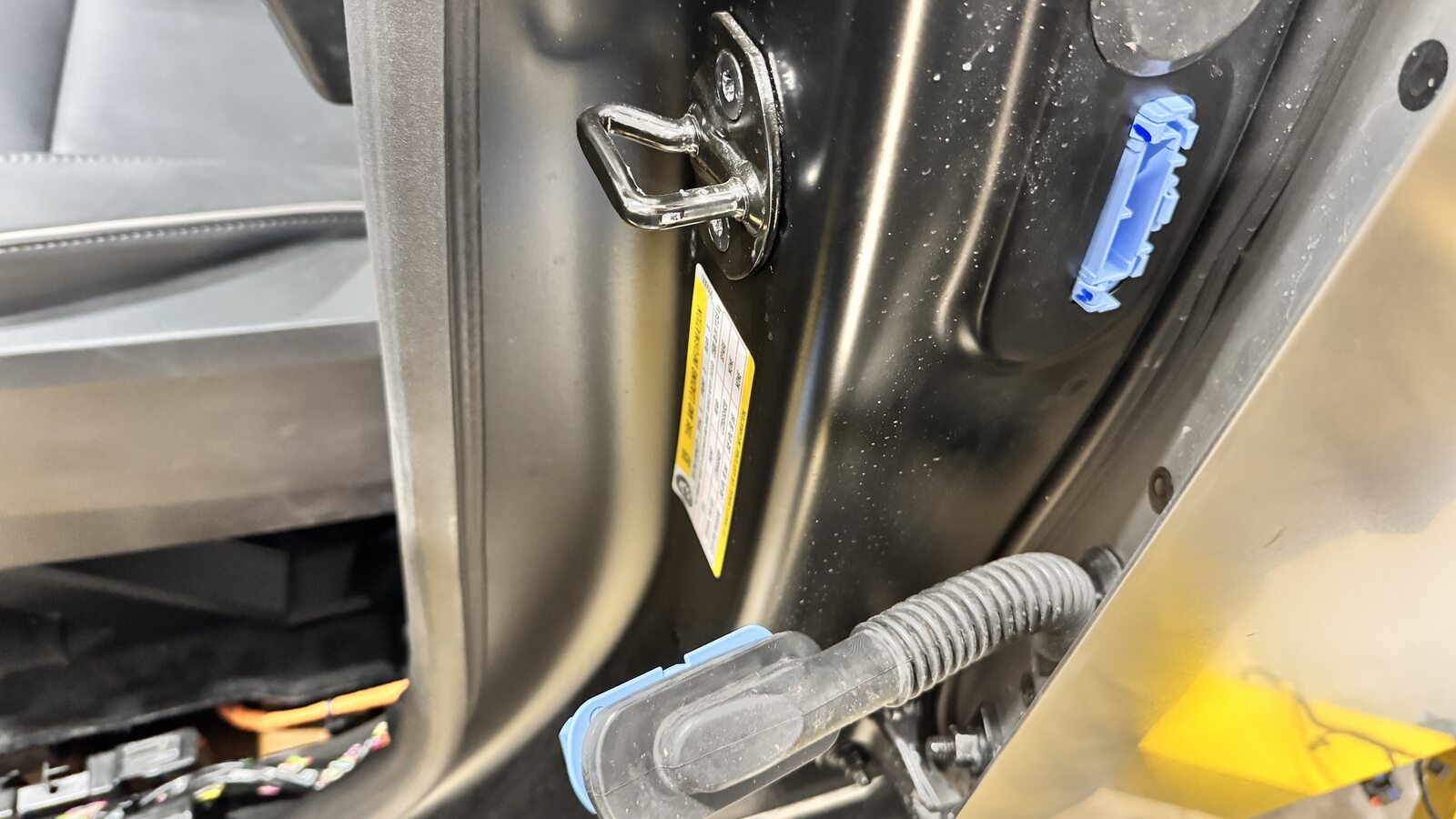

  7. Suelte el pasacables del conector del mazo de cables de la puerta delantera izquierda en el pilar A y retírelo para dejar al descubierto los cables del conector y el mazo de cables.
  8. Aplique una tensión suave a los cables del mazo y, con un punzón, presione hacia abajo la espiga interna de la mitad superior del conector del mazo de cables.
  9. Continúe aplicando una tensión suave a los cables del mazo; con el punzón, presione hacia arriba la espiga interior de la mitad inferior del conector del mazo de cables y, a continuación, desenchufe el mazo de cables del conector del pilar A.
  10. Aplique cinta adhesiva en las zonas de montaje de la bisagra de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Esto servirá de ayuda a la hora de montar la puerta durante la instalación.
  11. Retire las fijaciones de la bisagra de la puerta (2 uds.).
    38 Nm (28.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm (perfil bajo)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Pida ayuda a otra persona o utilice un soporte rack para sostener la puerta.
  12. Retire la puerta delantera izquierda del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pida ayuda a otra persona para levantar el conjunto de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice el banco portátil (1054720-00-A) para fijar la puerta.

Instalar

  1. Instale la puerta delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee la bisagra con la cinta adhesiva y el espárrago de la puerta.
  2. Instale las fijaciones de la bisagra de la puerta (2 uds.).
    38 Nm (28.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm (perfil bajo)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Pida ayuda a otra persona o utilice un soporte rack para sostener la puerta.
  3. Retire la cinta adhesiva de las zonas de montaje de la bisagra de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retírela solo si se ha terminado de alinear la puerta.
  4. Enchufe el mazo de cables de la puerta delantera izquierda en el pilar A.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector. Asiente el pasacables en la carcasa del conector antes de la instalación. Realice una prueba de empuje y tracción.
  5. Instale la fijación del tirante de control.
    23 Nm (17.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
  6. Vuelva a conectar la alimentación de media tensión. Consulta Disconnect MV Power (Modify).
  7. Compruebe la separación y el enrasado de la puerta delantera izquierda, y ajústelos según sea necesario.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulte las especificaciones actuales en CVIS.
