Tonneau Horizontal Rail - LH (Remove and Install)

Código de corrección 1120122041 1120122042 1120122051 1120122052 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-09-17: Se han añadido una nota de precaución e imágenes para garantizar una alineación adecuada del riel horizontal y el inferior.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra la cubierta de la plataforma de carga.
  2. Abra el portón trasero.
  3. Retire el aplique lateral izquierdo. Consulte Sail Applique - LH (Remove and Replace).
  4. Retire el riel horizontal izquierdo de la cubierta de la plataforma de carga. Consulte Water Management Seal - LH - Center - Tonneau (Remove and Install).
  5. Retire los pernos (9 uds.) que fijan el conjunto del riel horizontal izquierdo de la cubierta de la plataforma de carga al vehículo y, a continuación, deslice el conjunto del riel hacia arriba y luego hacia atrás para soltarlo del vehículo.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

Instalar

  1. Coloque el conjunto del riel horizontal izquierdo de la cubierta de la plataforma de carga en el vehículo y, a continuación, coloque los pernos (9 uds.) que fijan el conjunto del riel al vehículo.
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN

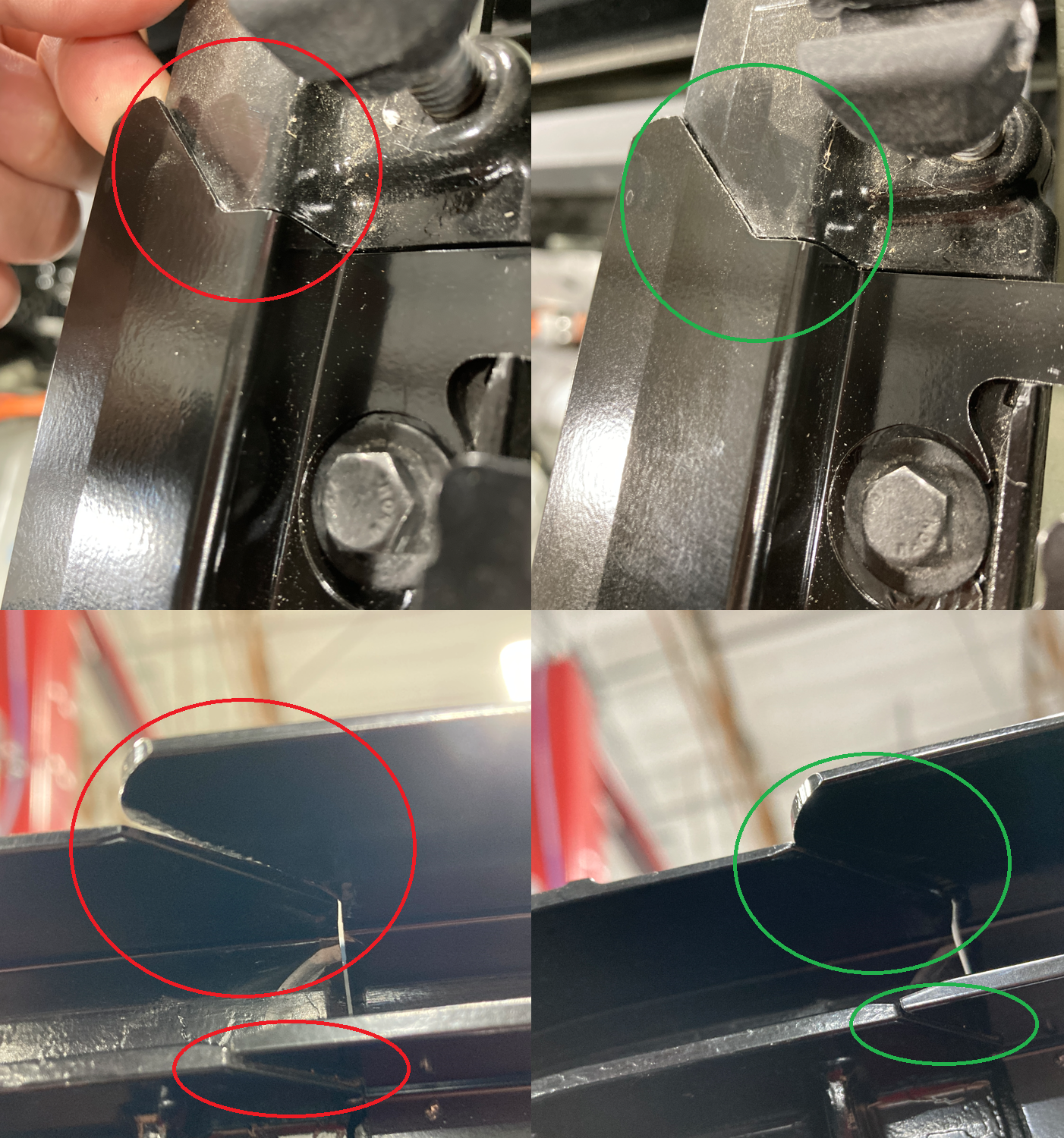

    Asegúrese de que el riel horizontal está correctamente alineado con el riel inferior antes de instalar las fijaciones. Apriete primero las fijaciones situadas más adelante; al hacerlo, asegúrese de que el riel horizontal está correctamente alineado. Consulte las imágenes como referencia.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

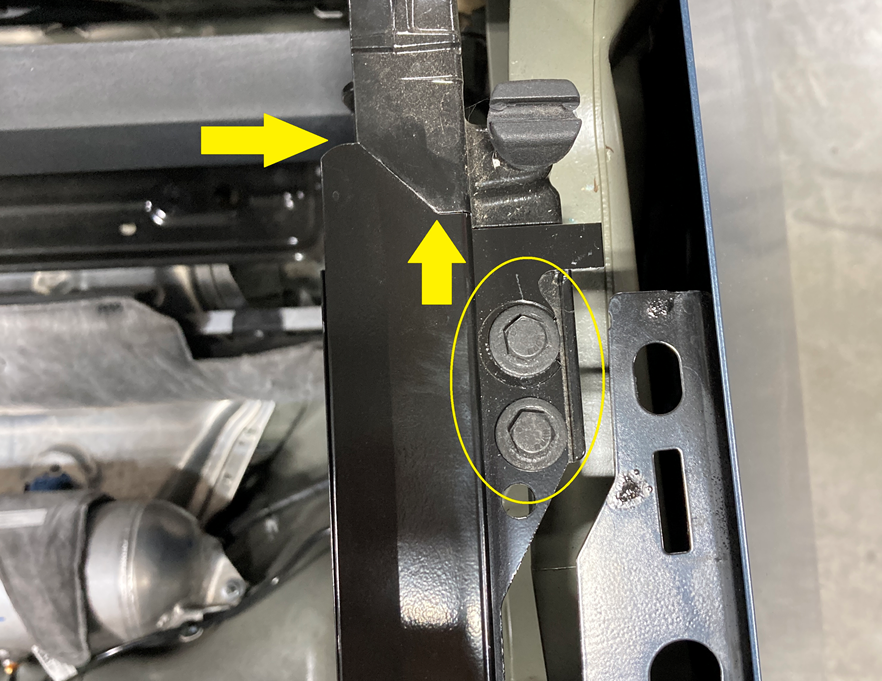

    Figura 1. Apriete primero las fijaciones situadas más adelante asegurando que la alineación es correcta
  2. Instale el riel horizontal izquierdo de la cubierta de la plataforma de carga. Consulte Water Management Seal - LH - Center - Tonneau (Remove and Install).
  3. Instale el aplique lateral izquierdo. Consulte Sail Applique - LH (Remove and Replace).
  4. Cierre el portón trasero.
  5. Cierre la cubierta de la plataforma de carga.
