HV Battery (AWD) (Remove and Install)

Código de corrección 16010201 FRT 6.55 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT asociado reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2026-10-15: Se ha actualizado el procedimiento completo conforme al último estudio de tiempos.
  • 2026-04-28: Se han reorganizado los pasos de instalación/desinstalación de la varilla de alineación de la batería para reflejar la última validación.
  • 2026-01-14: Se ha añadido información sobre cómo desactivar y transferir el RCM a la nueva batería de alta tensión (únicamente si se va a sustituir la batería).
  • 2025-12-30: Se ha eliminado el paso para quitarse los guantes de alta tensión. Siempre debe llevar puestos los guantes de alta tensión cuando vaya a tocar los racores y las barras colectoras de alta tensión, incluso tras su desactivación.
  • 2025-08-11: Se ha actualizado todo el procedimiento a la última validación.
  • 22/11/2024: Se ha añadido una advertencia para NO omitir pasos al retirar las lamas de la cubierta de la plataforma de carga.
  • 18/09/2024: Se ha actualizado conforme al último estudio de tiempos.
  • 20/08/2024: Se han añadido pasos para instalar la guía del mazo de cables principal en caso de que no haya una guía.
  • 09/08/2024: Se ha añadido el número de pieza de la cinta antiabrasión.
  • 15/07/2024: Se han actualizado los pasos sobre el perno interior trasero de la batería de alta tensión: además de los pernos de 13 mm, algunos vehículos pueden tener también pernos de 15 mm.
  • 10/06/2024: Se ha actualizado todo el procedimiento conforme al último estudio de tiempos.
Aviso
NO SE SALTE los pasos sobre la extracción de las lamas de la cubierta de la plataforma de carga. Para trabajar en el compartimento auxiliar o cerca de él, es NECESARIO retirar las lamas de la cubierta de la plataforma de carga. En caso de no retirar lamas de la cubierta de la plataforma de carga mientras trabaja en el compartimento auxiliar o cerca de él, se podrían provocar lesiones personales.
Aviso
Solo los técnicos que hayan recibido formación en sistemas de alta tensión y hayan completado todos los cursos de certificación necesarios (si procede) pueden realizar este procedimiento. Siempre que se manipule un cable, barra colectora o conexión de alta tensión, deben llevarse equipos de protección individual (EPI) y guantes aislantes para alta tensión con una clasificación nominal mínima de 0 (1000 V). En la nota técnica TN-15-92-003 sobre los puntos de peligro de alta tensión, encontrará más información sobre guantes y seguridad.
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos.
Herramientas especiales requeridas para este procedimiento:
Equipo:
  • 1134523-00-B - Varillas de alineación de la batería
  • 1065131-00-A - Kit de vaciado de refrigerante de la batería
  • 1135762-00-A - Kit de tapones de la manguera de refrigerante
  • 1080568-00-A - Recipiente de recogida de líquido
  • 1076927-00-A - Comprobador Hioki
  • 1020566-00-F - Banco de baterías de alta tensión
  • 1076928-00-A - Sondas de prueba - Hioki 9461
  • 1936724-00-A - Adaptadores universales de los apoyos de elevación
  • 1050448-00-B - Herramienta de llenado por vacío
  • 1479505-00-A - Adaptador de llenado por vacío
  • 1879451-99-A - BAJA TENSIÓN, ABRASIÓN, ADHESIVO, XM, HVB, CTSB

Retirar

  1. Coloque el vehículo detrás del elevador
    Nota
    Coloque el vehículo detrás del elevador, asegurándose de que todas las puertas tengan suficiente espacio para abrirse completamente
  2. Abra todas las puertas y baje todas las ventanillas.
  3. Cierre manualmente todas las puertas para evitar que se bloqueen
    Nota
    Acople el cierre con un destornillador
  4. Extraiga el faldón trasero del vano del motor. Consulte Underhood Apron - Rear (Remove and Install).
  5. Coloque el vehículo en el Modo de servicio. Consulte Modo de servicio.
  6. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
  7. Ejecutar la rutina ODIN PROC_RCM_DISARMvia Service Mode Plus:
    • Safety & Restraints ➜ Airbags ➜ Disarm RCM
    • Safety & Restraints ➜ Seats ➜ Disarm RCM
    via Toolbox:(link)
  8. Desmonte las lamas de la cubierta de la plataforma de carga. Consulte Slat System - Tonneau (Remove and Install).
  9. Retire el conjunto del panel del estribo izquierdo. Consulte Rocker Panel Assembly - LH (Remove and Install).
  10. Desmonte el refuerzo del estribo delantero izquierdo. Consulte Rocker Step Reinforcement - Front - LH (Remove and Install).
  11. Desmonte el refuerzo del estribo trasero izquierdo. Consulte Rocker Step Reinforcement - Rear - LH (Remove and Install).
  12. Retire el conjunto del panel del estribo derecho. Consulte Rocker Panel Assembly - LH (Remove and Install).
  13. Desmonte el refuerzo del estribo delantero derecho. Consulte Rocker Step Reinforcement - Front - LH (Remove and Install).
  14. Retire el refuerzo del escalón del estribo trasero derecho. Consulte Rocker Step Reinforcement - Rear - LH (Remove and Install).
  15. Mueva el asiento delantero izquierdo hacia atrás.
  16. Retire los pernos que fijan la parte delantera de las guías del asiento delantero izquierdo a los elevadores
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  17. Eleve el asiento delantero izquierdo y muévalo hacia delante
  18. Retire los pernos que fijan la parte trasera de las guías del asiento delantero izquierdo al suelo
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  19. Ajuste la posición del asiento delantero izquierdo para facilitar el desmontaje.
    Nota
    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba
  20. Mueva el asiento delantero derecho hacia atrás.
  21. Retire los pernos que fijan la parte delantera de las guías del asiento delantero derecho a los elevadores
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  22. Mueva el asiento delantero derecho hacia delante.
  23. Retire los pernos que fijan la parte trasera de las guías del asiento delantero derecho al panel del suelo
    Nota
    2 pernos remachables, T45P, 34 Nm. Deséchelos después de quitarlos.
  24. Ajuste la posición del asiento delantero derecho para facilitar el desmontaje.
    Nota
    Mueva el asiento a la mitad de la guía en la posición más vertical con el asiento completamente arriba
  25. Seleccione "Drenaje/llenado de refrigerante" a través de la interfaz de usuario de servicio.
    Nota
    Seleccione "Sistema de refrigerante" para acceder a la pantalla del circuito de refrigerante. Seleccione "Drenaje/llenado de refrigerante" y se abrirá la ventana "PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANT". Seleccione "Ejecutar". Verifique que el indicador se muestra en verde para señalar que el refrigerante está listo. La rutina de drenaje/llenado térmico tiene un límite de tiempo de 5 horas
  26. Coloque calzos delante y detrás de la rueda trasera derecha
  27. Ejecutar la rutina ODIN PROC_EPB_X_SERVICE-MODE-STARTvia Toolbox:(link)
  28. Desconecte la alimentación de media tensión. Consulte Mid-Voltage Power (Disconnect and Connect) (Modify).
  29. Pliegue hacia arriba el asiento 60 de la 2.ª fila
    Nota
    Tire de la correa para soltarlo y luego levántelo hasta que se quede bloqueado en su sitio
  30. Pliegue hacia arriba el asiento 40 de la 2.ª fila
    Nota
    Tire de la correa para soltarlo y luego levántelo hasta que se quede bloqueado en su sitio
  31. Suelte el cinturón de seguridad delantero izquierdo del pretensor
    Nota
    Desbloquee el brazo girando el tornillo de bloqueo hacia la izquierda. Se escuchará un clic cuando esté en posición horizontal. No lo gire hacia la derecha para evitar daños
  32. Desconecte el mazo de cables del asiento delantero izquierdo
    Nota
    1 conector, pestaña de bloqueo de 2 fases. Suelte la pestaña de bloqueo amarilla y la palanca negra para desenchufar.
  33. Retire el asiento delantero izquierdo del vehículo
    Nota
    Se recomienda pedir ayuda. Tenga cuidado de no dañar otros componentes. Levante el asiento de los elevadores. Gírelo de lado y retírelo por la apertura de la puerta trasera.
  34. Suelte el cinturón de seguridad delantero derecho del pretensor
    Nota
    Desbloquee el brazo girando el tornillo de bloqueo hacia la izquierda. Se escuchará un ligero clic y el tornillo se quedará en posición horizontal. No lo gire hacia la derecha para evitar dañar el mecanismo.
  35. Desconecte el asiento derecho
    Nota
    1 conector, pestaña de bloqueo de 2 fases. Suelte la pestaña de bloqueo amarilla y la palanca negra para desenchufar.
  36. Retire el asiento delantero derecho del vehículo
    Nota
    Se recomienda pedir ayuda. Tenga cuidado de no dañar otros componentes. Levante el asiento de los elevadores. Gírelo de lado y retírelo por la apertura de la puerta trasera.
  37. Desmonte el panel delantero de la consola central
    Nota
    10 clips
  38. Suelte la toma de alta tensión del panel delantero de la consola
    Nota
    2 tornillos, T20, 1 Nm, 1 clip
  39. Retire los pernos delanteros que fijan la consola central al elevador
    Nota
    4 pernos, 10 mm, 5 Nm
  40. Desenchufe los conectores del mazo de cables de la consola central
    Nota
    2 conectores
  41. Desmonte el panel trasero de la consola central
    Nota
    10 clips, 3 conectores, 3 clips de mazo de cables
  42. Suelte la toma de alta tensión del panel trasero de la consola
    Nota
    2 tornillos, T20, 1 Nm, 2 clips
  43. Retire los pernos traseros que fijan la consola central al elevador
    Nota
    2 pernos, 10 mm, 5 Nm
  44. Retire la consola central
    Nota
    Levántela para soltarla del elevador y retire la consola central por la abertura de la puerta derecha trasera
  45. Retire el guarnecido del pilar A central derecho
    Nota
    1 clip, 3 pestañas. Suelte las pestañas. Doble ligeramente la bisagra flexible y suelte el clip.
  46. Retire el guarnecido del pilar A inferior derecho.
    Nota
    7 clips, 3 referencias, 2 pestañas. Suelte la placa del umbral. Tire hacia atrás y luego hacia arriba.
  47. Retire la cubierta del perno del elevador exterior derecho
    Nota
    Levántela desde el borde exterior y, a continuación, tire de ella
  48. Retire el conjunto del elevador del asiento derecho del vehículo
    Nota
    4 pernos, 13 mm, 40 Nm, 3 clips. Retire el mazo de cables de media tensión de la cabina. 1 clip. Retire el conducto de aire del conjunto del elevador
  49. Retire el guarnecido del pilar A central izquierdo
    Nota
    1 clip, 3 pestañas. Suelte las pestañas. Doble ligeramente la bisagra flexible y suelte el clip.
  50. Desmonte el guarnecido del pilar A inferior izquierdo.
    Nota
    7 clips, 3 referencias, 2 pestañas. Suelte la placa del umbral. Tire hacia atrás y luego hacia arriba.
  51. Retire la cubierta del perno del elevador exterior izquierdo
    Nota
    Levántela desde el borde exterior y, a continuación, tire de ella
  52. Retire el conjunto del elevador del asiento izquierdo del vehículo
    Nota
    4 pernos, 13 mm, 40 Nm; 3 clips. Retire el mazo de cables de media tensión de la cabina. 6 clips. Si el vehículo cuenta con tomas en la cabina, retire el mazo de cables de las tomas de alta tensión de la cabina. 1 clip. Retire el conducto de aire del conjunto del elevador.
  53. Retire la cubierta de la zona de los pies
    Nota
    3 clips, 3 imanes, 1 perno, 10 mm, 3 Nm. El perno está prisionero en la correa.
  54. Retire la alfombrilla delantera izquierda
  55. Retire el raíl de la parte central izquierda del suelo
    Nota
    4 clips, 3 referencias. Tire hacia delante para soltar.
  56. Retire el guarnecido lateral del pedal del acelerador
    Nota
    3 clips. Levante desde el borde delantero y, a continuación, deslice sobre el pedal del acelerador.
  57. Retire el pedal del acelerador
    Nota
    2 tuercas, 13 mm, 10 Nm, 1 conector. Suelte la pestaña de bloqueo.
  58. Retire la moqueta delantera izquierda de la cabina
    Nota
    Las partes de plástico de la parte trasera de la moqueta deben despejar los elevadores. Si es necesario, corte la EPA por la línea para que la esquina pueda pasar por encima de los elevadores
  59. Retire la espuma de sujeción de la moqueta izquierda
    Nota
    Levántela desde el borde trasero
  60. Retire los pernos de montaje interiores delanteros izquierdos de la batería de alta tensión
    Nota
    3 pernos, 24 mm, 160 Nm
  61. Retire la alfombrilla delantera derecha
  62. Retire el raíl de la parte central derecha del suelo
    Nota
    4 clips, 3 referencias. Tire hacia delante para soltar.
  63. Retire el guarnecido de la parte central del suelo
    Nota
    17 clips. Suelte la sección superior primero.
  64. Retire la moqueta delantera derecha de la cabina
    Nota
    Las partes de plástico en la parte trasera de la moqueta deben despejar los elevadores
  65. Retire la espuma de sujeción de la moqueta derecha
    Nota
    Levántela desde el borde inferior
  66. Retire los pernos de montaje interiores delanteros derechos de la batería de alta tensión
    Nota
    3 pernos, 24 mm, 160 Nm
  67. Quite la alfombrilla del suelo de la 2.ª fila
  68. Suelte parcialmente el guarnecido del pilar C inferior izquierdo
    Nota
    1 clip, 1 referencia
  69. Suelte parcialmente el guarnecido del pilar C inferior derecho
    Nota
    1 clip, 1 referencia
  70. Retire el guarnecido inferior de la pared trasera
    Nota
    2 clips de presión, 4 clips. Retire los clips de presión más externos y, a continuación, tire directamente hacia delante para soltar los clips interiores.
  71. Retire el embellecedor del conducto izquierdo de la moqueta trasera
    Nota
    4 clips
  72. Retire el embellecedor del conducto derecho de la moqueta trasera
    Nota
    4 clips
  73. Retire el guarnecido del pilar B inferior izquierdo
    Nota
    2 clips de empuje, 11 clips, 4 puntos de referencia, 4 retenes, 2 ganchos. Libere primero la sección inferior trasera
  74. Suelte de la espuma el mazo de cables de las tomas de alta tensión de la cabina
    Nota
    Deslícelo hacia fuera para sacarlo de la ranura
  75. Retire el conjunto de la moqueta trasera
    Nota
    4 clips, 17 soportes, 6 referencias. Suelte los soportes situados alrededor de los conductos izquierdo y derecho del suelo y, a continuación, suelte los soportes de la consola central. Pliegue hacia atrás la moqueta y los soportes del borde delantero. Pliegue hacia delante la moqueta trasera y la espuma; a continuación, tire del centro de la moqueta y la espuma hacia arriba para retirarlas. Retire los clips si siguen en el lado del paquete.
  76. Retire el subwoofer derecho
    Nota
    1 conector, 2 pernos, 13 mm, 8 Nm. Deslice hacia el centro del vehículo para soltar el puerto exterior de la carrocería.
  77. Retire los pernos de montaje interiores traseros derechos de la batería de alta tensión
    Nota
    4 pernos, 13 mm, 60 Nm. Los pernos están situados a ambos lados del puntal. Algunos vehículos pueden tener pernos de 13 mm y 15 mm.
  78. Retire el subwoofer izquierdo
    Nota
    1 conector, 2 pernos, 13 mm, 8 Nm. Deslice hacia el lado derecho del vehículo para soltar el puerto exterior de la carrocería. Suelte la pestaña de bloqueo.
  79. Retire los pernos de montaje interiores traseros izquierdos de la batería de alta tensión
    Nota
    4 pernos, 13 mm, 60 Nm. Los pernos están situados a ambos lados del puntal. Algunos vehículos pueden tener pernos de 13 mm y 15 mm.
  80. Retire la cubierta interior del mamparo del mazo de cables de alta tensión
    Nota
    3 tuercas, 10 mm, 9 Nm. La cubierta del mamparo del mazo de cables de alta tensión se encuentra debajo del asiento de banco trasero izquierdo
  81. Retire el soporte superior de la parte central del suelo
    Nota
    2 clips de presión, 2 clips de borde, 2 clips de retención. Presione cada lado del clip de retención y, a continuación, empuje hacia dentro para soltar el soporte superior del conducto.
  82. Retire el soporte inferior de la parte central del suelo
    Nota
    4 clips
  83. Retire el conducto del elevador de la consola central
    Nota
    2 clips. Maniobre hacia delante para liberar el conjunto del elevador.
  84. Retire el conducto del puente del suelo
    Nota
    Empújelo hacia delante y, a continuación, levántelo y deslícelo para sacarlo
  85. Retire los conductos de los circuitos de la 2.ª fila
    Nota
    Tire de la parte inferior para soltarlos
  86. Suelte los conectores del RCM
    Nota
    2 conectores. Suelte primero las pestañas de bloqueo rojas y, a continuación, presione el conector y deslícelo hacia delante
  87. Retire las fijaciones del RCM
    Nota
    3 tuercas, 10 mm, 10 Nm. Deseche las fijaciones después de retirarlas
  88. Retire el RCM del vehículo
  89. Suelte la cubierta de bloqueo del lado seco del controlador izquierdo de media tensión
    Nota
    1 perno, 8 mm, 6 Nm. No retire la cubierta de bloqueo. Afloje hasta que el perno gire libremente. Asegúrese de que el perno y la cubierta de bloqueo estén completamente libres antes de intentar soltar los conectores de media tensión. Cubierta de bloqueo de plástico. Use herramientas manuales en las cubiertas de bloqueo de plástico. Es posible que la cubierta de bloqueo se tuerza y se quede atascada; gire el perno unas cuantas veces para liberar la tensión y, a continuación, suelte el perno mientras ayuda a la cubierta de bloqueo de plástico haciendo palanca suavemente en el lado que está atascado. Cubierta de bloqueo metálica. Se pueden usar herramientas eléctricas. Si desbloquea la cubierta de bloqueo rápidamente, podrá retirar los conectores de forma simétrica. El vídeo utiliza el controlador trasero con fines únicamente demostrativos.
  90. Suelte el mazo de cables del suelo del controlador izquierdo de media tensión
    Nota
    1 conector, 1 clip. Presione las pestañas para soltar la carcasa del conector de la cubierta de bloqueo
  91. Suelte la cubierta de bloqueo inferior del conector del controlador derecho de media tensión
    Nota
    1 perno, 8 mm, 6 Nm. No retire las cubiertas de bloqueo. Afloje hasta que los pernos giren libremente. Asegúrese de que los pernos y las cubiertas de bloqueo estén completamente libres antes de intentar soltar los conectores de media tensión. Cubierta de bloqueo de plástico. Use herramientas manuales en las cubiertas de bloqueo de plástico. Es posible que las cubiertas de bloqueo se tuerzan y se queden atascadas; gire los pernos unas cuantas veces para liberar la tensión y, a continuación, suelte los pernos mientras ayuda a las cubiertas de bloqueo de plástico haciendo palanca suavemente en el lado que está atascado. Cubierta de bloqueo metálica. Se pueden usar herramientas eléctricas. Si desbloquea las cubiertas de bloqueo rápidamente, podrá retirar los conectores de forma simétrica
  92. Suelte los mazos de cables principal y del suelo de la cabina del controlador de media tensión derecho
    Nota
    1 conector, 1 cable principal, 2 clips de borde. Tire de los bordes de la carcasa del conector. No tire del cable principal. Evite doblar el cable considerablemente. No retire la cubierta de bloqueo. Afloje hasta que el perno gire libremente. Asegúrese de que el perno y la cubierta de bloqueo estén completamente libres antes de intentar soltar los conectores de media tensión. Presione las pestañas de la carcasa del conector para soltarlo. Cubierta de bloqueo de plástico. Use herramientas manuales en las cubiertas de bloqueo de plástico. Es posible que las cubiertas de bloqueo se tuerzan y se queden atascadas. Gire el perno unas cuantas veces para evitar daños y, a continuación, haga palanca suavemente en los bordes atascados de la cubierta de bloqueo. Cubierta de bloqueo metálica. Se pueden usar herramientas eléctricas. Si desbloquea las cubiertas de bloqueo rápidamente, podrá soltar los conectores de manera uniforme
  93. Desenchufe el conector de la pantalla trasera del ordenador del vehículo
    Nota
    1 conector
  94. Retire el mazo de cables del suelo de la cabina
    Nota
    4 clips, 2 pernos, 10 mm, 10 Nm
  95. Retire el conducto derecho del suelo de la 2.ª fila
    Nota
    1 clip. Levántelo y, a continuación, tire de él para soltar el conducto del conducto en Y.
  96. Retire el conducto en Y del suelo de la 2.ª fila
    Nota
    1 clip. Suéltelo del conducto del lado del pasajero y, a continuación, muévalo fuera de su posición.
  97. Suelte la sección delantera de la estructura fundamental
    Nota
    3 clips de mazo de cables. Pase el conector por debajo del mazo de cables del suelo de la cabina.
  98. Desenchufe el mazo de cables principal del controlador trasero de media tensión
    Nota
    1 conector, 1 perno, 8 mm, 6 Nm. No retire la cubierta de bloqueo. Afloje hasta que el perno gire libremente. Asegúrese de que el perno y la cubierta de bloqueo estén completamente libres antes de intentar soltar los conectores de media tensión. Presione las pestañas de la carcasa del conector para soltarlo. Cubierta de bloqueo de plástico. Use herramientas manuales en las cubiertas de bloqueo de plástico. Es posible que las cubiertas de bloqueo se tuerzan y se queden atascadas. Gire el perno unas cuantas veces para evitar daños y, a continuación, haga palanca suavemente en los bordes atascados de la cubierta de bloqueo. Cubierta de bloqueo metálica. Se pueden usar herramientas eléctricas. Si desbloquea las cubiertas de bloqueo rápidamente, podrá soltar los conectores de manera uniforme.
  99. Retire el mazo de cables principal
    Nota
    6 clips de mazo de cables. Pase el mazo de cables hasta la 2.ª fila y, a continuación, retírelo.
  100. Desplace el vehículo hacia delante
    Nota
    Retire el calzo de la rueda delantera. Desplace el vehículo a la posición necesaria para colocarlo en el elevador
  101. Instale los adaptadores universales de los apoyos de elevación
    Nota
    4 adaptadores. Retire los apoyos de elevación originales de los brazos del elevador y, a continuación, instale el adaptador correspondiente. Retire los tapones de los orificios de la carrocería en bruto. Alinee los pasadores con los orificios de los puntos de elevación de la carrocería.
  102. Eleve y apoye el vehículo. Consulte Elevación del vehículo - Elevador de 2 columnas.
  103. Retire los conjuntos de las ruedas delantera y trasera del lado derecho. Consulte Conjunto de rueda (Desinstalación e instalación).
  104. Compruebe el funcionamiento del multímetro.
    Nota
    Ajuste el multímetro a tensión de CC. Confirme que el multímetro mide la tensión correctamente comprobando la batería de media tensión. Toque ligeramente y no dañe los terminales.
  105. Eleve el vehículo por completo y baje el elevador hasta los bloqueos
    Nota
    Ajuste el vehículo a una altura de trabajo cómoda. Cerciórese de que se oiga el clic de los bloqueos a ambos lados antes de bajarlo. El vehículo podría inclinarse hacia un lado si no se han acoplado ambos bloqueos
  106. Retire parcialmente la sección trasera del revestimiento del paso de la rueda delantera derecha y fíjela.
    Nota
    2 pernos de 10 mm, 1 clip de presión. Retire las fijaciones y los clips; a continuación, aparte la sección trasera inferior del revestimiento del paso de la rueda fijándola con una cuerda elástica.
  107. Retire parcialmente la sección delantera del revestimiento del paso de la rueda trasera derecha y fíjela.
    Nota
    1 clip de presión, 1 tuerca de presión. Retire el clip y la tuerca de presión, y fije la sección delantera inferior del revestimiento del paso de la rueda con una cuerda elástica.
  108. Retire el conjunto del deflector aerodinámico estampado delantero y las fijaciones de la placa de deslizamiento de plástico de la defensa delantera.
    Nota
    17 pernos, 10 mm, 6 Nm. Abra las tapas de los pernos.
  109. Retire la placa de deslizamiento delantera.
    Nota
    8 tuercas, 15 mm, 50 Nm, 2 pernos, 11 mm, 50 Nm
  110. Retire la placa de deslizamiento trasera. Consulte Skid Plate - Rear (Remove and Install).
  111. Coloque un recipiente de drenaje de refrigerante debajo de la parte trasera derecha de la batería de alta tensión
  112. Desconecte la manguera de retorno de la unidad de tracción trasera de la manguera de retorno de PT.
    Nota
    1 clip con muelle, 1 clip de presión. Aparte el revestimiento del paso de la rueda si es necesario. Tapone las conexiones de refrigerante que sean necesarias. La conexión de las mangueras se encuentra cerca de la parte trasera derecha de la batería de alta tensión.
  113. Desconecte las mangueras de refrigerante de los acoplamientos de entrada y salida de refrigerante del PCS
    Nota
    1 clip con muelle. Tapone las mangueras y espere hasta que se drene todo el refrigerante de las salidas del PCS de la batería de alta tensión antes de retirar el recipiente de drenaje. Las conexiones de las mangueras se encuentran en la parte trasera derecha de la batería de alta tensión.
  114. Desplace el recipiente de drenaje de refrigerante a la parte delantera derecha de la batería de alta tensión
  115. Desconecte las mangueras de alimentación y retorno del tren de transmisión
    Nota
    2 clips con muelle. Tapone las mangueras. Las conexiones de las mangueras se encuentran en la parte delantera derecha del vehículo
  116. Desconecte las mangueras de alimentación y retorno de refrigerante de la batería
    Nota
    2 clips con muelle. Las conexiones de las mangueras se encuentran en la parte central delantera de la batería de alta tensión. Tenga cuidado al usar las herramientas cerca del mazo de cables de alta tensión. Tapone las mangueras. Sitúe el recipiente de drenaje de refrigerante donde sea necesario
  117. Retire el recipiente de drenaje de refrigerante de debajo del vehículo.
  118. Suelte los clips que fijan el tubo izquierdo del paquete presurizado
    Nota
    3 clips
  119. Desconecte los tubos del paquete presurizado de la cubierta del dispositivo pirotécnico
    Nota
    2 racores VOSS, 12 mm, 8 Nm
  120. Vacíe sus bolsillos y asegúrese de no llevar objetos metálicos
    Nota
    Esto incluye: anillos, relojes, pulseras, cadenas, pendientes, piercings, teléfonos, insignias, cinturones con hebilla de metal, airpods y auriculares
  121. Inspeccione los guantes aislantes de alta tensión.
    Nota
    Compruebe si los guantes presentan daños antes de utilizarlos. Consulte el documento de servicio TN-15-92-003 para obtener información sobre cómo inspeccionar guantes de alta tensión.
  122. Póngase los guantes aislantes de alta tensión y los guantes de cuero encima.
    Nota
    Póngase guantes anticortes aislantes de alta tensión o utilice guantes aislantes de alta tensión y guantes de cuero por encima. Realice una inspección visual de los guantes aislantes de alta tensión para comprobar si están dañados antes de ponérselos. Vuelva a comprobar si hay fugas inmediatamente después de cualquier incidente del que sospeche que haya podido dañar los guantes aislantes de alta tensión. Debe llevar guantes aislantes de alta tensión siempre que utilice un comprobador Hioki o Hi-Pot. Consulte el documento de servicio TN-15-92-003 para comprobar los requisitos de EPI en función de la configuración del vehículo.
  123. Compruebe que no haya alta tensión presente en el bus de conexiones de CC.
    Nota
    Compruébelo realizando mediciones en las conexiones entre el mazo de cables de alta tensión de la unidad de tracción trasera y la batería de alta tensión. Asegúrese de llevar los EPI correspondientes (guantes de alta tensión, gafas de seguridad, etc.) cuando trabaje con componentes de alta tensión. Verifique que la pinza amperimétrica esté puesta a cero antes de realizar la medición. Mida un solo cable del mazo de cables de alta tensión de la unidad de tracción trasera. En el caso de los vehículos con motor dual, solo hay un mazo de cables trasero en el que realizar la medición. En el caso de los modelos con tracción a las cuatro ruedas, mida el mazo de cables trasero derecho. Verifique que el amperímetro esté colocado en la dirección correcta. Si la corriente es >0,5 A, no continúe desconectando el conector de alta tensión. En ese caso, vuelva a iniciar el procedimiento de desactivación de la alta tensión para asegurarse de que el vehículo se ha apagado correctamente. Pida ayuda si es necesario. Si la corriente es < 0,5 A, puede desconectar y comprobar la tensión en el conector de alta tensión del lado de la batería. En el caso de los vehículos con tracción a las cuatro ruedas, desconecte el mazo de cables izquierdo de la unidad de tracción trasera para realizar las mediciones. En el caso de los modelos con motor dual, retire el conector falso de alta tensión para realizar las mediciones. Suelte la pestaña de bloqueo y gire la palanca de liberación hacia arriba para desacoplar el conector. Suelte el clip del mazo de cables. No fuerce la palanca de liberación cuando la gire hacia arriba. Asegúrese de que las pestañas de alineación del cabezal de la unidad de tracción trasera no estén dañadas. Mida B+ a tierra, B- a tierra y B+ a B-. Si la tensión es superior a 10 V, los contactores de la batería no están abiertos o están soldados. Detenga el trabajo y póngase en contacto con el equipo de ingeniería de servicio.
  124. Suelte de la batería de alta tensión el mazo de cables de alta tensión del compresor del aire acondicionado
    Nota
    1 conector de bloqueo, 4 clips. Tire de la pestaña de bloqueo roja hacia abajo y suelte la palanca de liberación. No fuerce la palanca de liberación hacia arriba. El número de conexiones puede variar según la configuración del vehículo.
  125. Suelte el mazo de cables de alta tensión de la unidad de tracción trasera de la batería de alta tensión
    Nota
    1 conector. Suelte la pestaña de bloqueo y gire la palanca de liberación hacia arriba. No fuerce la palanca de liberación cuando la gire hacia arriba. Asegúrese de que las pestañas de alineación del cabezal no estén dañadas. NOTA: Al sustituir el conjunto de la batería de alta tensión, transfiera los conectores falsos de la batería de alta tensión al nuevo conjunto de la batería de alta tensión según sea necesario
  126. Suelte de la FDU el mazo de cables de alta tensión de la FDU
    Nota
    1 conector, 1 perno, 10 mm, 10 Nm. Aparte el mazo de cables del bastidor auxiliar.
  127. Quítese los guantes de cuero y los guantes aislantes de alta tensión.
    Nota
    Guarde siempre los guantes de alta tensión en su embalaje original y dentro de una bolsa o caja de almacenamiento para evitar que se dañen. Asegúrese de que los guantes estén planos y no doblados
  128. Baje el vehículo hasta que los neumáticos toquen el suelo
    Nota
    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantener los bloqueos libres mientras el vehículo se baja.
  129. Retire el conjunto del suelo de la plataforma de carga. Consulte Bed Floor Assembly (Remove and Install).
  130. Instale el banco de acceso auxiliar en la abertura del suelo de la plataforma de carga
    Nota
    1 banco. Colóquelo sobre la pieza de fundición trasera, asegurándose de no pellizcar los tubos de aire ni los mazos de cables.
  131. Desconecte de la válvula SCUBA y del depósito de aire el cable en espiral del mazo de cables.
    Nota
    1 conector, 1 clip. Suelte el clip de bloqueo rojo del conector para desconectarlo de la válvula. Suelte el clip del mazo de cables del depósito de aire.
  132. Desconecte el tubo de aire ANC del bloque de válvula SCUBA.
    Nota
    1 racor VOSS, 12 mm, 3,5 Nm; 1 brida. Desconecte el tubo de aire inferior y su racor (lleva una cinta indicadora de color marrón y una etiqueta con las letras "ANC"). No suelte el tubo de aire conectado al depósito. Si se suelta el tubo equivocado, se producirá una pérdida rápida de presión. Corte la brida para soltar el tubo de aire del conjunto.
  133. Suelte el bloque de válvulas de la suspensión neumática.
    Nota
    3 pasacables de goma. Gire en sentido horario hasta que las 2 patas de goma superiores se hayan soltado del soporte. Tire hacia arriba en un ángulo de 45 grados para soltar la pata de goma inferior del soporte. Sujete todas las conexiones y los tubos de aire y, a continuación, deje el conjunto a un lado.
  134. Retire las fijaciones del depósito de la suspensión neumática.
    Nota
    2 tuercas, 13 mm, 33 Nm; 2 clips de fijación rápida. Se necesita una llave para la tuerca del lado derecho debido al poco espacio libre disponible con respecto a la moldura de la plataforma de carga. Desconecte los clips de fijación rápida del mazo de cables de cada extremo del conjunto del depósito.
  135. Coloque el depósito de la suspensión neumática en posición de servicio.
    Nota
    Levante y gire el depósito de la suspensión neumática hacia el lado de la plataforma de carga. Es posible que tenga que retirar temporalmente el banco de acceso auxiliar para colocar el depósito de aire. Vuelva a colocar el banco de acceso auxiliar en la plataforma de carga, asegurándose de no pellizcar los tubos de aire ni los mazos de cables.
  136. Retire la barrera NVH de la cubierta de la plataforma de carga. Consulte Tonneau NVH Barrier Assembly (Remove and Install).
  137. Retire las dos barras de apoyo cuadradas de la parte trasera de la plataforma de carga
    Nota
    8 tornillos, T30, 5 Nm, 2 barras de apoyo. Retire las dos barras de apoyo cuadradas más cercanas a la parte trasera del vehículo. Retire los pernos situados en cada extremo de las barras de apoyo. Deslice las barras para sacarlas de los puntos de montaje de los conjuntos de casetes planos. Las barras se deslizan en la misma dirección que las fijaciones. Saque cada barra por la abertura de la plataforma de carga (* Nota: No se proporcionan referencias para los tornillos, ya que se suministran con las barras cuadradas)
  138. Retire los pernos que fijan la batería de alta tensión al RUB
    Nota
    4 pernos, 21 mm, 115 Nm. Aflójelos antes de utilizar herramientas eléctricas. Las lamas de la cubierta de la plataforma de carga deben estar cerradas o retiradas para acceder a los pernos delanteros. La imagen no muestra la cubierta de la plataforma de carga para mayor claridad.
  139. Desenchufe el conector de media tensión del compartimento auxiliar
    Nota
    1 conector. Cierre con enclavamiento. Suelte la pestaña y gire la palanca. Suelte la segunda pestaña para retirar el conector. Espere 1 segundo para liberar cada pestaña de bloqueo. De esta forma se descargan y se evita la formación de arcos eléctricos.
  140. Vacíe sus bolsillos y asegúrese de no llevar objetos metálicos
    Nota
    Esto incluye: anillos, relojes, pulseras, cadenas, pendientes, piercings, teléfonos, insignias, cinturones con hebilla de metal, airpods y auriculares
  141. Póngase los guantes aislantes de alta tensión y los guantes de cuero encima.
    Nota
    Póngase guantes anticortes aislantes de alta tensión o utilice guantes aislantes de alta tensión y guantes de cuero por encima. Realice una inspección visual de los guantes aislantes de alta tensión para comprobar si están dañados antes de ponérselos. Vuelva a comprobar si hay fugas inmediatamente después de cualquier incidente del que sospeche que haya podido dañar los guantes aislantes de alta tensión. Debe llevar guantes aislantes de alta tensión siempre que utilice un comprobador Hioki o Hi-Pot. Consulte el documento de servicio TN-15-92-003 para comprobar los requisitos de EPI en función de la configuración del vehículo.
  142. Quite el perno que sujeta la tapa del conector de alta tensión de la barra colectora.
    Nota
    1 perno, EP10, 9 Nm
  143. Quite los pernos que sujetan el conector de alta tensión al cabezal FC de CC
    Nota
    2 pernos, 10 mm, 9 Nm
  144. Suelte el conector de alta tensión del cabezal FC de CC.
    Nota
    1 conector. En caso necesario, utilice una bolsa de aire inflable para sostener el conjunto de la barra colectora por encima del conjunto auxiliar.
  145. Sostenga el conjunto de la barra colectora de alta tensión
    Nota
    1 cordón elástico. Suspenda el conjunto para mantener el espacio libre. Enrolle el cordón elástico alrededor del conjunto de la barra colectora hasta que el cordón tenga la longitud necesaria. Enganche el cordón elástico al gancho de sujeción situado en el lateral de la plataforma de carga.
  146. Desconecte el mazo de cables de alta tensión de las tomas de la cabina y de la plataforma de carga
    Nota
    2 conectores. Suelte la pestaña de bloqueo roja y, a continuación, deslice la palanca negra para retirarla. Presione el mazo de cables de la cabina hacia el interior.
  147. Quítese los guantes de cuero y los guantes aislantes de alta tensión.
    Nota
    Guarde siempre los guantes de alta tensión en su embalaje original y dentro de una bolsa o caja de almacenamiento para evitar que se dañen. Asegúrese de que los guantes estén planos y no doblados
  148. Retire el mazo de cables de alta tensión interior de la batería de alta tensión y retírelo del vehículo
    Nota
    1 perno, 10 mm, 10 Nm, 8 clips. Extráigalo de la ranura del EPP. Levante la moqueta trasera y el EPP según sea necesario para acceder.
  149. Eleve el vehículo por completo.
    Nota
    Ajústelo a una altura de trabajo cómoda, bájelo para bloquearlo y asegúrese de que los bloqueos se enganchen a ambos lados para evitar que el vehículo se incline.

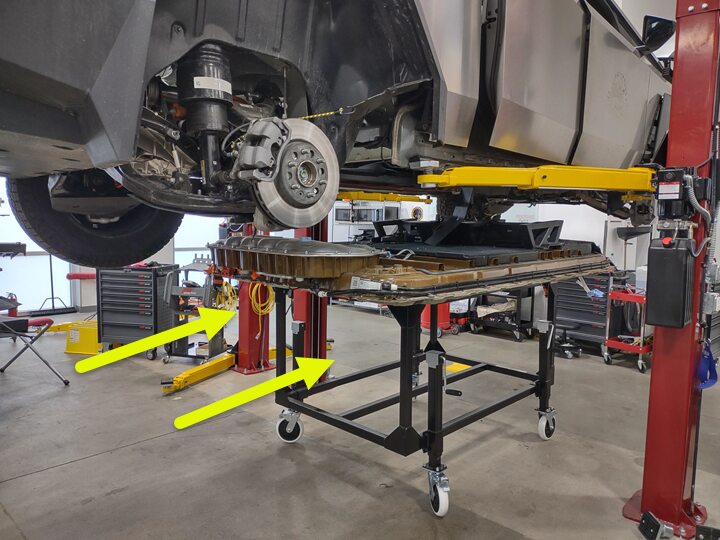

  150. Coloque el banco de baterías debajo del vehículo
    Nota
    Asegúrese de que el banco esté nivelado y céntrelo con respecto a la batería de alta tensión
  151. Baje el vehículo sobre el banco de baterías
    Nota
    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantenerlos libres mientras se baja el vehículo. Bájelo hasta que la superficie de la batería de alta tensión toque el banco de manera uniforme. * No coloque todo el peso del vehículo sobre el banco al bajarlo. Se recomienda pedir ayuda para hacerlo. Alinee el banco con el vehículo y levante las ruedas para nivelar el banco si es necesario.
  152. Retire la tira de puesta a tierra y los pernos de montaje exteriores delanteros de la batería de alta tensión
    Nota
    6 pernos, 18 mm, 115 Nm, 1 perno, 10 mm, 10 Nm. Asegúrese de que la tira de puesta a tierra no entre en contacto con la batería.
  153. Retire los pernos de montaje exteriores izquierdos y derechos de la batería de alta tensión
    Nota
    16 pernos, 15 mm, 60 Nm
  154. Eleve el vehículo para separarlo de la batería de alta tensión
    Nota
    Eleve el vehículo por completo hasta que quede separado de la batería de alta tensión y baje el elevador hasta que encaje en los bloqueos. Cerciórese de que se oiga un clic procedente de los bloqueos a ambos lados antes de bajarlo. El vehículo podría inclinarse hacia un lado si no se han acoplado ambos bloqueos. Asegúrese de no atrapar mangueras de refrigerante, mazos de cables ni latiguillos de freno mientras levanta el vehículo. Si el elevador es más corto, retire las ruedas traseras en caso necesario.
  155. Retire la batería de alta tensión de la parte inferior del vehículo
    Nota
    Se recomienda pedir ayuda.
  156. SI SE VA A SUSTITUIR LA BATERÍA DE ALTA TENSIÓN: Retire el RCM del paquete antiguo. Consulte Restraint Control Module (Remove and Install).

Instalar

  1. SI SE VA A SUSTITUIR LA BATERÍA DE ALTA TENSIÓN: Instale el RCM en el nuevo paquete. Consulte Restraint Control Module (Remove and Install).
  2. Coloque la batería de alta tensión debajo del vehículo.
    Nota
    Se recomienda pedir ayuda.
  3. Instale las varillas de alineación de la batería de alta tensión en la pieza de fundición delantera
    Nota
    4 varillas de alineación. Apriete a mano, instale 2 varillas más grandes en la pieza de fundición delantera. Instale 2 varillas más pequeñas en los orificios de montaje del puntal del asiento en el paquete. Los nuevos paquetes de baterías pueden venir sin roscas en los orificios requeridos. Se sugiere instalar un perno para crear las roscas antes de la instalación de la varilla. No se recomienda usar orificios diferentes de los indicados.
  4. Baje el vehículo sobre la batería de alta tensión
    Nota
    Levante el elevador de los bloqueos y, a continuación, sujete la palanca de liberación de los bloqueos para mantenerlos libres mientras se baja el vehículo. Alinee la batería con el vehículo utilizando las varillas de alineación. Asegúrese de no atrapar mangueras de refrigerante, mazos de cables ni latiguillos de freno al bajarlo. Se recomienda pedir ayuda para garantizar una correcta alineación durante el descenso.
  5. Instale los pernos de montaje exteriores de la batería de alta tensión en los lados izquierdo y derecho
    Nota
    16 pernos, 15 mm, 60 Nm
  6. Retire las varillas de alineación de la batería de alta tensión de la pieza de fundición delantera
    Nota
    2 varillas de alineación
  7. Instale la tira de puesta a tierra y los pernos de montaje exteriores delanteros de la batería de alta tensión
    Nota
    6 pernos, 18 mm, 115 Nm, 1 perno, 10 mm, 10 Nm
  8. Suba el vehículo y retire el banco de baterías.
    Nota
    Ajuste a una altura de trabajo cómoda y asegúrese de que el elevador ha descendido hasta un bloqueo.
  9. Retire el banco de baterías de debajo del vehículo
  10. Vacíe sus bolsillos y asegúrese de no llevar objetos metálicos
    Nota
    Esto incluye: anillos, relojes, pulseras, cadenas, pendientes, piercings, teléfonos, insignias, cinturones con hebilla de metal, airpods y auriculares
  11. Póngase los guantes aislantes de alta tensión y los guantes de cuero encima.
    Nota
    Póngase guantes anticortes aislantes de alta tensión o utilice guantes aislantes de alta tensión y guantes de cuero por encima. Realice una inspección visual de los guantes aislantes de alta tensión para comprobar si están dañados antes de ponérselos. Vuelva a comprobar si hay fugas inmediatamente después de cualquier incidente del que sospeche que haya podido dañar los guantes aislantes de alta tensión. Debe llevar guantes aislantes de alta tensión siempre que utilice un comprobador Hioki o Hi-Pot. Consulte el documento de servicio TN-15-92-003 para comprobar los requisitos de EPI en función de la configuración del vehículo.
  12. Conecte el mazo de cables de alta tensión de la FDU en la FDU
    Nota
    1 conector, 1 perno, 10 mm, 10 Nm. Asegúrese de que la pestaña de bloqueo se acople.
  13. Fije el mazo de cables de alta tensión de la RDU a la batería de alta tensión
    Nota
    1 conector, 1 clip de mazo de cables. Asegúrese de que la pestaña de bloqueo esté acoplada. NOTA: Al sustituir el conjunto de la batería de alta tensión, transfiera los conectores falsos de la batería de alta tensión al nuevo conjunto de la batería de alta tensión según sea necesario
  14. Fije el mazo de cables de alta tensión del compresor de aire acondicionado a la batería
    Nota
    1 conector de bloqueo, 4 clips. Acople la pestaña de bloqueo. No fuerce la palanca hacia arriba. El número de conexiones puede variar según la configuración del vehículo.
  15. Quítese los guantes de cuero y los guantes aislantes de alta tensión.
    Nota
    Guarde siempre los guantes de alta tensión en su embalaje original y dentro de una bolsa o caja de almacenamiento para evitar que se dañen. Asegúrese de que los guantes estén planos y no doblados
  16. Instale los clips que fijan el tubo del paquete presurizado
    Nota
    3 clips
  17. Instale los tubos de aire en la cubierta del dispositivo pirotécnico de alta tensión
    Nota
    2 racores VOSS, 12 mm, 8 Nm. Retire las tapas de plástico de los racores VOSS si va a instalar una nueva cubierta del dispositivo pirotécnico. Presione el tubo de aire en el racor hasta que la marca quede alineada con la parte superior del racor. Compruebe que el tubo está correctamente fijado realizando una prueba de empuje y tracción
  18. Desplace el recipiente de drenaje de refrigerante a la parte delantera derecha de la batería de alta tensión
  19. Conecte las mangueras de alimentación y retorno de refrigerante de la batería
    Nota
    2 clips de borde, 2 clips con muelle. Retire los tapones. Fije los clips de borde a la pieza de fundición. Realice una prueba de empuje y tracción para asegurarse de que la manguera está completamente acoplada. Las conexiones de las mangueras se encuentran en la parte central del borde delantero de la batería. Cambie de sitio el recipiente de drenaje de refrigerante según sea necesario.
  20. Conecte las mangueras de alimentación y retorno del tren de transmisión
    Nota
    2 clips con muelle. Retire los tapones. Realice una prueba de empuje y tracción para asegurarse de que la manguera está completamente acoplada. Las conexiones de las mangueras se encuentran en la parte delantera derecha de la batería de alta tensión
  21. Coloque un recipiente de drenaje de refrigerante debajo de la parte trasera derecha de la batería de alta tensión
  22. Conecte la manguera de alimentación de la RDU a la batería de alta tensión
    Nota
    1 clip con muelle. Retire los tapones de refrigerante. Realice una prueba de empuje y tracción para asegurarse de que la manguera está completamente acoplada. Las conexiones de las mangueras se encuentran en la parte trasera derecha de la batería de alta tensión.
  23. Conecte la manguera de retorno de la RDU a la manguera de retorno del PT.
    Nota
    1 clip con muelle. Retire los tapones de refrigerante. Tire del revestimiento del paso de rueda hacia atrás según sea necesario. Realice una prueba de empuje y tracción para asegurarse de que la manguera está completamente acoplada. Las conexiones de las mangueras se encuentran en la parte trasera derecha de la batería de alta tensión
  24. Retire el recipiente de drenaje de refrigerante de debajo del vehículo.
  25. Instale la placa de deslizamiento trasera. Consulte Skid Plate - Rear (Remove and Install).
  26. Monte la placa de deslizamiento estampada. Consulte Skid Plate Stamping (Remove and Replace).
  27. Instale el conjunto del deflector aerodinámico estampado delantero y las fijaciones de la placa de deslizamiento de plástico de la defensa delantera.
    Nota
    17 pernos, 10 mm, 6 Nm. Aplique Loctite 222 a las fijaciones del deflector aerodinámico. Cierre las tapas de los pernos.
  28. Instale el revestimiento del paso de la rueda trasera derecha
    Nota
    1 clip de presión, 1 tuerca de presión. Retire la cuerda elástica. Instale el clip y la tuerca de presión.
  29. Instale el revestimiento del paso de la rueda delantera derecha.
    Nota
    2 pernos de 10 mm, 1 clip de presión. Retire la cuerda elástica e instale las fijaciones y los clips
  30. Instale las ruedas delantera y trasera del lado derecho. Consulte Conjunto de rueda (Desinstalación e instalación).
  31. Coloque calzos delante y detrás de la rueda trasera derecha
  32. Coloque el mazo de cables de alta tensión de la toma de la cabina dentro de la cabina del vehículo e instale la cubierta del mamparo
    Nota
    Pase el conector auxiliar a través del orificio del mamparo trasero, 3 tuercas, 10 mm, 9 Nm
  33. Fije el mazo de cables interior de alta tensión de la toma de la cabina en la batería de alta tensión
    Nota
    1 perno, 10 mm, 10 Nm, 8 clips. Extráigalo de la ranura del EPP. Levante la moqueta trasera y el EPP según sea necesario para acceder.
  34. Vacíe sus bolsillos y asegúrese de no llevar objetos metálicos
    Nota
    Esto incluye: anillos, relojes, pulseras, cadenas, pendientes, piercings, teléfonos, insignias, cinturones con hebilla de metal, airpods y auriculares
  35. Póngase los guantes aislantes de alta tensión y los guantes de cuero encima.
  36. Conecte los mazos de cables auxiliares de alta tensión de las tomas de la cabina y de la plataforma de carga
    Nota
    2 conectores. Deslice la palanca negra para acoplarla y, a continuación, presione la pestaña de bloqueo roja.
  37. Limpie la superficie de contacto de los bornes de entrada de CC de alta tensión
    Nota
    Después de limpiar el Penetrox, espere 1 minuto para que se seque. Las barras colectoras nuevas llevan Penetrox aplicado en el conector de alta tensión. Limpie los restos de Penetrox
  38. Limpie los restos de Penetrox de la superficie de contacto del conector de alta tensión de la barra colectora
    Nota
    Después de limpiar el Penetrox, espere 1 minuto para que se seque. El conector de alta tensión se debe limpiar para reutilizar la barra colectora.
  39. Aplique Penetrox a los bornes de entrada de CC de alta tensión
    Nota
    Aplique 2 gotas de Penetrox A-13 de aproximadamente 5 mm de diámetro a cada lado del orificio de ambos cables. Distribúyalo uniformemente hasta asegurarse de que la superficie de contacto esté completamente cubierta.
  40. Instale la barra colectora en el cabezal de alta tensión y coloque los pernos
    Nota
    2 pernos, 10 mm, 9 Nm
  41. Realice la prueba de resistencia Hioki en cada conexión de alta tensión desde el cable de la barra colectora de alta tensión hasta la cabeza del perno.
    Nota
    2 conexiones de alta tensión. Antes de utilizar el comprobador Hioki, compruebe que el medidor está correctamente ajustado y configurado. La resistencia permitida se encuentra entre 0,005 mΩ (5 μΩ) y 0,195 mΩ (195 μΩ). Si la resistencia es sistemáticamente superior a 0,195 mΩ (195 μΩ), retire el perno, limpie la barra colectora y el perno con alcohol isopropílico, vuelva a colocar el perno y realice la medición de nuevo. Si la resistencia sigue siendo demasiado alta, detenga el trabajo y remita la sesión de Toolbox. Si la resistencia es inferior a 0,005 mΩ (5 μΩ), vuelva a colocar las sondas y realice la medición de nuevo. Si la resistencia se encuentra repetidamente entre 0,005 mΩ (5 μΩ) y 0,195 mΩ (195 μΩ), la prueba de Hioki se considera correcta y podrá continuar con el siguiente paso.
  42. Instale el perno que sujeta la tapa del conector de alta tensión de la barra colectora.
    Nota
    1 perno, EP10, 9 Nm
  43. Quítese los guantes de cuero y los guantes aislantes de alta tensión.
    Nota
    Guarde siempre los guantes de alta tensión en su embalaje original y dentro de una bolsa o caja de almacenamiento para evitar que se dañen. Asegúrese de que los guantes estén planos y no doblados
  44. Enchufe el conector de media tensión del compartimento auxiliar.
    Nota
    1 conector. Cierre con enclavamiento. Gire la palanca hasta la segunda posición de bloqueo. Realice una prueba de tracción para asegurarse de que el conector esté correctamente instalado.
  45. Instale los pernos que fijan la batería de alta tensión al RUB
    Nota
    4 pernos, 21 mm, 115 Nm. La cubierta de la plataforma de carga debe estar cerrada o retirada para acceder a los pernos delanteros. La imagen no muestra la cubierta de la plataforma de carga para mayor claridad.
  46. Instale las dos barras de apoyo cuadradas de la parte trasera de la plataforma de carga
    Nota
    8 tornillos, T30, 5 Nm. Instale las dos barras de apoyo cuadradas (las barras superior e inferior más cercanas a la parte trasera del vehículo). Deslice las muescas de cada barra de apoyo para introducirlas en los puntos de montaje de los conjuntos de casetes planos. Los soportes cuadrados se instalan en la misma dirección que las fijaciones.
  47. Instale la barrera NVH de la cubierta de la plataforma de carga. Consulte Tonneau NVH Barrier Assembly (Remove and Install).
  48. Coloque el depósito de la suspensión neumática en su posición para instalarlo.
    Nota
    1 depósito de aire. Levante y gire el depósito de la suspensión neumática hasta su posición de montaje. Asegúrese de que los tubos de aire no estén torcidos y que los mazos de cables no hayan quedado atrapados. Es posible que tenga que retirar temporalmente el banco de acceso auxiliar para colocar el depósito de aire. Vuelva a colocar el banco de acceso auxiliar en la plataforma de carga, asegurándose de no pellizcar los tubos de aire ni los mazos de cables.
  49. Instale las fijaciones del depósito de la suspensión neumática.
    Nota
    2 tuercas, 13 mm, 33 Nm; 2 clips de fijación rápida. Instale las tuercas a mano y, a continuación, apriételas. Utilice una extensión y un vaso de cuello largo para la tuerca izquierda. Utilice una extensión y un vaso de pata de cabra para la tuerca derecha. El vaso de pata de cabra debe orientarse a 90 grados respecto al mango de la llave dinamométrica al apretar la tuerca para cumplir correctamente con las especificaciones. Fije los clips del mazo de cables a cada extremo del depósito.
  50. Fije el bloque de válvulas de la suspensión neumática.
    Nota
    3 pasacables de goma. Gire en sentido antihorario hasta que las 2 patas de goma superiores se hayan fijado en el soporte. Empuje hacia abajo en un ángulo de 45 grados para fijar la pata de goma inferior en el soporte. Coloque los tubos de aire y las conexiones en su lugar para la instalación.
  51. Conecte el tubo de aire ANC al bloque de válvula SCUBA.
    Nota
    1 racor VOSS, 12 mm, 3,5 Nm. Compruebe que en la junta tórica del racor y el collarín metálico del tubo de aire no haya daños ni falten piezas. Sustituya el racor VOSS si se detectan daños o faltan piezas. Instale el racor en la válvula a mano para evitar dañar la rosca y, a continuación, apriételo según las especificaciones. Coloque una brida para fijar los tubos de aire. Corte la parte de la brida que sobre con unos alicates de corte.
  52. Conecte el cable en espiral del mazo de cables a la válvula SCUBA y al depósito de aire.
    Nota
    1 conector, 1 clip. Enchufe el conector del mazo de cables en la válvula y fije el clip de bloqueo rojo. Fije el clip de montaje del mazo de cables al depósito de aire.
  53. Retire el banco de acceso auxiliar de la abertura del suelo de la plataforma de carga.
    Nota
    1 banco.
  54. Instale el conjunto del suelo de la plataforma de carga. Consulte Bed Floor Assembly (Remove and Install).
  55. Retire el vehículo del elevador.
    Nota
    Baje completamente los brazos del bastidor y retírelos de debajo del vehículo.
  56. Retire los adaptadores universales de los apoyos de elevación
    Nota
    4 adaptadores. Instale los apoyos de elevación originales. Coloque de nuevo los tapones en los orificios de la carrocería en bruto.
  57. Desplace el vehículo hacia atrás
    Nota
    Coloque el vehículo de manera que las puertas delanteras puedan abrirse completamente. Coloque calzos una vez que el vehículo esté en la posición deseada
  58. Aplique protección antiabrasión en el mazo de cables principal
    Nota
    6 tiras de cinta antiabrasión. Coloque un parche estrecho en la posición más adelantada entre las nervaduras del soporte. Consulte la imagen para mayor claridad. Omita este paso si ya se ha aplicado correctamente una protección antiabrasión. Dimensiones del parche ancho: 50 mm de ancho y 150 mm de largo. Dimensiones del parche estrecho: 25,4 mm de ancho y 235 mm de largo
  59. Instale el mazo de cables principal
    Nota
    6 clips de mazo de cables. Pase el mazo de cables hasta la 1.ª fila.
  60. Inspeccione el mazo de cables principal para ver si hay algún problema de alineación cerca de las nervaduras traseras
    Nota
    Asegúrese de que el cable esté plano y sin retorcer. Asegúrese de que el cable esté correctamente fijado a la nervadura. Si no la hay, aplique protección de superficie en la junta de la nervadura que esté más atrás, debajo del cable principal.
  61. Compruebe si hay una guía del mazo de cables principal en la pieza de fundición delantera
    Nota
    Asegúrese de que la guía del mazo de cables principal esté instalada
  62. Fije la sección delantera de la estructura fundamental
    Nota
    3 clips. Pase el conector por debajo del mazo de cables del suelo de la cabina.
  63. Conecte el mazo de cables principal al controlador trasero de media tensión
    Nota
    1 conector, 1 perno, 8 mm, 6 Nm. Presione la carcasa del conector principal en la cubierta de bloqueo de plástico. Realice una prueba de empuje y tracción para asegurarse de que la carcasa del conector esté fijada al bastidor de bloqueo. Asegúrese de que los conectores estén alineados antes de fijar el soporte. Fije inicialmente a mano el perno de la cubierta de bloqueo para evitar que se desgasten las roscas. Cubierta de bloqueo de plástico. Use herramientas manuales en las cubiertas de bloqueo de plástico. Es posible que la cubierta de bloqueo se tuerza y se quede atascada; gire el perno unas cuantas veces para liberar la tensión y, a continuación, suelte el perno mientras ayuda a la cubierta de bloqueo de plástico haciendo palanca suavemente en el lado que está atascado. Presione también los conectores mientras mueve el perno de la cubierta de bloqueo para garantizar una posición correcta del asiento. Cubierta de bloqueo metálica. Se pueden usar herramientas eléctricas. Mueva lentamente la cubierta de bloqueo. Asegúrese de que la cubierta de bloqueo y el perno estén completamente asentados.
  64. Instale el conducto en Y del suelo de la 2.ª fila
    Nota
    1 clip. Colóquelo en su posición y, a continuación, fíjelo al conducto del lado del pasajero.
  65. Instale el conducto derecho del suelo de la 2.ª fila
    Nota
    1 clip. Alinee el conducto del suelo con el conducto en Y y, a continuación, empuje hacia dentro para acoplarlo.
  66. Instale el mazo de cables del suelo de la cabina
    Nota
    (SIGA ESTE PASO AL REALIZAR LOS PROCEDIMIENTOS DE SUSTITUCIÓN DE LA BATERÍA DE ALTA TENSIÓN CUANDO NO ESTÉN INSTALADOS EL RCM NI LOS ELEVADORES DE LOS ASIENTOS). 4 clips; 2 pernos, 10 mm, 10 Nm. El mazo de cables se fija mediante los clips a la superficie superior de la batería de alta tensión, cerca de la zona donde la batería entra en contacto con la carrocería delantera del vehículo. Los pernos fijan los dos puntos de conexión a tierra del mazo de cables a la parte superior de la batería de alta tensión.
  67. Enchufe el conector de la pantalla trasera al ordenador del vehículo
    Nota
    1 conector
  68. Fije los mazos de cables principal y del suelo de la cabina en el controlador de media tensión derecho
    Nota
    1 conector, 1 cable principal, 2 clips de borde, 3 clips del mazo de cables. Presione los bordes de la carcasa del conector. Evite doblar el cable plano considerablemente
  69. Fije la cubierta de bloqueo del conector del controlador derecho de media tensión
    Nota
    1 perno, 8 mm, 6 Nm. Realice una prueba de empuje y tracción para asegurarse de que la carcasa del conector esté fijada al bastidor de bloqueo. Asegúrese de que los conectores estén alineados antes de fijar el soporte. Fije inicialmente a mano el perno de la cubierta de bloqueo para evitar que se desgasten las roscas. Cubierta de bloqueo de plástico. Use herramientas manuales en las cubiertas de bloqueo de plástico. Es posible que la cubierta de bloqueo se tuerza y se quede atascada; gire el perno unas cuantas veces para liberar la tensión y, a continuación, suelte el perno mientras ayuda a la cubierta de bloqueo de plástico haciendo palanca suavemente en el lado que está atascado. Presione los conectores mientras mueve el perno de la cubierta de bloqueo para garantizar una posición correcta del asiento. Cubierta de bloqueo metálica. Se pueden usar herramientas eléctricas. Mueva lentamente la cubierta de bloqueo. Asegúrese de que la cubierta de bloqueo y el perno estén completamente asentados.
  70. Fije el mazo de cables del suelo al controlador izquierdo de media tensión
    Nota
    1 conector, 1 clip. Fíjelo a la cubierta de bloqueo
  71. Fije el bastidor de bloqueo del conector del controlador izquierdo de media tensión
    Nota
    1 perno, 8 mm, 6 Nm. Asegúrese de que los conectores estén alineados antes de apretar el perno central.
  72. Coloque el RCM para su instalación
  73. Instale el RCM en el conjunto de la batería de alta tensión
    Nota
    3 tuercas, 10 mm, 10 Nm. Coloque tuercas nuevas.
  74. Enchufe los conectores del mazo de cables del suelo al RCM.
    Nota
    2 conectores. Acople las pestañas de bloqueo.
  75. Instale el conducto doble de los circuitos de la 2.ª fila
    Nota
    Maniobre según sea necesario a través de la inserción de espuma
  76. Instale el conducto del puente del suelo
    Nota
    2 clips
  77. Instale el conducto del elevador de la consola central
    Nota
    2 clips. Instale desde la parte delantera del conjunto del elevador. Sustituya todos los clips que falten o que estén dañados.
  78. Instale el soporte inferior de la parte central del suelo
    Nota
    4 clips. Sustituya todos los clips que falten o que estén dañados.
  79. Instale el soporte superior de la parte central del suelo
    Nota
    2 clips de presión, 4 clips
  80. Retire las varillas de alineación de la batería de alta tensión de los orificios de montaje del soporte en el paquete.
    Nota
    2 varillas de alineación
  81. Instale los pernos de montaje interiores traseros izquierdos de la batería de alta tensión
    Nota
    4 pernos, 13 mm, 60 Nm. Los pernos están situados a ambos lados del puntal. Algunos vehículos pueden tener pernos de 13 mm y 15 mm.
  82. Instale el subwoofer izquierdo
    Nota
    1 conector, 2 pernos, 13 mm, 8 Nm. Deslice hacia el lado izquierdo del vehículo para fijar el puerto exterior a la carrocería. Acople la pestaña de bloqueo.
  83. Instale los pernos de montaje interiores traseros derechos de la batería de alta tensión
    Nota
    4 pernos, 13 mm, 60 Nm. Los pernos están situados a ambos lados del puntal. Algunos vehículos pueden tener pernos de 13 mm y 15 mm.
  84. Instale el subwoofer derecho
    Nota
    1 conector, 2 pernos, 13 mm, 8 Nm. Deslice hacia el exterior del vehículo para fijar el puerto.
  85. Instale el conjunto de la moqueta trasera
    Nota
    4 clips, 6 referencias. Fije las referencias y las espumas centrales. Fije los soportes de la consola central y, a continuación, fije los soportes alrededor de los conductos izquierdo y derecho del suelo. Meta completamente la moqueta debajo de los elevadores y del guarnecido. Sustituya todos los clips que falten o que estén dañados.
  86. Fije el mazo de cables de las tomas de alta tensión de la cabina a la espuma
    Nota
    Meta el mazo de cables por la ranura
  87. Instale el guarnecido del pilar B inferior izquierdo
    Nota
    2 clips de empuje, 11 clips, 4 puntos de referencia, 4 retenes, 2 ganchos. Asegure primero los ganchos superiores
  88. Instale el embellecedor del conducto derecho de la moqueta trasera
    Nota
    4 clips. Sustituya todos los clips que falten o que estén dañados.
  89. Instale el embellecedor del conducto izquierdo de la moqueta trasera.
    Nota
    4 clips. Sustituya todos los clips que falten o que estén dañados.
  90. Instale el guarnecido inferior de la pared trasera
    Nota
    2 clips de presión, 4 clips
  91. Fije el guarnecido del pilar C inferior derecho
    Nota
    1 clip, 1 referencia
  92. Fije el guarnecido inferior del pilar C izquierdo
    Nota
    1 clip, 1 referencia
  93. Instale la alfombrilla del suelo de la 2.ª fila.
  94. Instale los pernos de montaje interiores delanteros derechos de la batería de alta tensión
    Nota
    3 pernos, 24 mm, 160 Nm
  95. Instale la espuma de sujeción de la moqueta derecha
    Nota
    Colóquela en el borde trasero
  96. Instale la moqueta delantera derecha de la cabina
    Nota
    Las partes de plástico en la parte trasera de la moqueta deben despejar los elevadores
  97. Instale el guarnecido de la parte central del suelo
    Nota
    17 clips. Sustituya todos los clips que falten o que estén dañados. Instale primero la sección inferior.
  98. Instale el raíl de la parte central derecha del suelo
    Nota
    4 clips, 3 referencias
  99. Instale la alfombrilla delantera derecha.
  100. Instale los pernos de montaje interiores delanteros izquierdos de la batería de alta tensión
    Nota
    3 pernos, 24 mm, 160 Nm
  101. Instale la espuma de sujeción de la moqueta izquierda
    Nota
    Colóquela en el borde trasero
  102. Instale la moqueta delantera izquierda de la cabina
    Nota
    Las partes de plástico en la parte trasera de la moqueta deben despejar los elevadores
  103. Instale el pedal del acelerador
    Nota
    2 tuercas, 13 mm, 10 Nm, 1 conector. Fije la pestaña de bloqueo.
  104. Instale el guarnecido lateral del pedal del acelerador
    Nota
    3 clips. Sustituya todos los clips que falten o estén dañados
  105. Instale el raíl de la parte central izquierda del suelo
    Nota
    4 clips, 3 referencias
  106. Instale la alfombrilla delantera izquierda.
  107. Instale la cubierta de la zona de los pies
    Nota
    3 clips, 3 imanes, 1 perno, 10 mm, 3 Nm. El perno está prisionero en la correa. Sustituya todos los clips o imanes que falten o estén dañados.
  108. Instale el conjunto del soporte del asiento izquierdo.
    Nota
    4 pernos, 13 mm, 40 Nm; 8 clips. Retire el mazo de cables de media tensión de la cabina. Si el vehículo cuenta con tomas en la cabina, conecte el mazo de cables de las tomas de alta tensión de la cabina en el elevador del asiento. Coloque el conducto de aire en el elevador del asiento.
  109. Instale la cubierta del perno del elevador exterior izquierdo
  110. Instale el guarnecido del pilar A inferior izquierdo
    Nota
    7 clips, 3 referencias, 2 pestañas. Sustituya todos los clips que falten o que estén dañados.
  111. Coloque el guarnecido del pilar A central izquierdo
    Nota
    1 clip, 3 pestañas. Sustituya todos los clips que falten o estén dañados
  112. Instale el conjunto del elevador del asiento derecho.
    Nota
    4 pernos, 13 mm, 40 Nm, 3 clips. Fije el mazo de cables de media tensión a la cabina. 6 clips. Fije el mazo de cables de alta tensión de la toma de la cabina. 1 clip. Fije el conducto de aire al conjunto del elevador
  113. Instale la cubierta del perno del elevador exterior derecho
  114. Monte el guarnecido del pilar A inferior derecho
    Nota
    7 clips, 3 referencias, 2 pestañas
  115. Coloque el guarnecido del pilar A central derecho
    Nota
    1 clip, 3 pestañas. Sustituya todos los clips que falten o estén dañados
  116. Coloque la consola central en el vehículo
    Nota
    Baje sobre el elevador
  117. Instale los pernos traseros que fijan la consola central al elevador
    Nota
    2 pernos, 10 mm, 5 Nm
  118. Fije la toma de alta tensión al panel trasero de la consola
    Nota
    3 tornillos, T20, 1 Nm, 2 clips
  119. Instale el panel trasero de la consola central
    Nota
    10 clips, 3 conectores, 3 clips de mazo de cables. Sustituya todos los clips que falten o que estén dañados.
  120. Enchufe los conectores del mazo de cables de la consola central
    Nota
    2 conectores. Los conectores se encuentran en la parte inferior delantera de la consola central
  121. Instale los pernos delanteros que fijan la consola central al elevador
    Nota
    4 pernos, 10 mm, 5 Nm
  122. Fije la toma de alta tensión al panel delantero de la consola
    Nota
    2 tornillos, T20, 1 Nm, 1 clip
  123. Instale el panel delantero de la consola central
    Nota
    10 clips. Sustituya todos los clips que falten o que estén dañados.
  124. Instale el asiento delantero derecho en el vehículo
    Nota
    Se recomienda contar con ayuda de otra persona. Coloque el asiento a través de la puerta trasera. Tenga cuidado de no dañar los componentes cercanos al elevar el asiento para instalarlo en el vehículo. Los pernos del asiento se instalarán en un paso posterior
  125. Conecte el mazo de cables del asiento delantero derecho
    Nota
    1 conector, pestañas de bloqueo de 2 fases. Establezca la conexión, accione la palanca negra y, a continuación, acople la pestaña de bloqueo amarilla.
  126. Fije el cinturón de seguridad delantero derecho al pretensor
    Nota
    Asegúrese de que el tornillo de bloqueo esté en posición horizontal. De no ser así, desbloquéelo siguiendo las instrucciones de extracción del brazo. Deslice el brazo en el cable del pretensor. Se escuchará un clic y el tornillo girará a la posición de bloqueo. Compruebe que no hay enredos en la correa del guarnecido superior al pretensor. Realice una prueba de tensión firme con al menos 15 libras de fuerza.
  127. Instale el asiento delantero izquierdo en el vehículo
    Nota
    Se recomienda contar con ayuda de otra persona. Coloque el asiento a través del asiento trasero. Tenga cuidado de no dañar los componentes cercanos al elevar el asiento para instalarlo en el vehículo. Los pernos del asiento se instalarán en un paso posterior
  128. Conecte el mazo de cables del asiento delantero izquierdo
    Nota
    1 conector, pestañas de bloqueo de 2 fases. Establezca la conexión, accione la palanca negra y, a continuación, acople la pestaña de bloqueo amarilla.
  129. Fije el cinturón de seguridad delantero izquierdo al pretensor
    Nota
    Asegúrese de que el tornillo de bloqueo esté en posición horizontal. Deslice el brazo en el cable del pretensor. Se escuchará un clic cuando el tornillo gire a la posición de bloqueo. Compruebe que no hay enredos en la correa. Realice una prueba de tensión firme con 15 libras de fuerza
  130. Pliegue hacia abajo el asiento 40 de la 2.ª fila
    Nota
    Tire de la correa para soltarlo y luego bájelo hasta que se quede bloqueado en su sitio
  131. Pliegue hacia abajo el asiento 60 de la 2.ª fila
    Nota
    Tire de la correa para soltarlo y luego bájelo hasta que se quede bloqueado en su sitio
  132. Realice un llenado por vacío del sistema de refrigeración. Consulte Sistema de refrigeración (Llenado por vacío).
  133. Vuelva a conectar la alimentación de media tensión. Consulte Mid-Voltage Power (Disconnect and Connect) (Modify).
  134. Mueva el asiento delantero derecho hacia atrás.
  135. Instale los pernos que fijan las guías delanteras del asiento delantero derecho al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  136. Mueva el asiento delantero derecho hacia delante.
  137. Coloque los pernos que fijan las guías traseras del asiento delantero derecho al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  138. Mueva el asiento delantero izquierdo hacia atrás.
  139. Coloque los pernos que fijan las guías delanteras del asiento delantero izquierdo al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  140. Mueva el asiento delantero izquierdo hacia delante
  141. Coloque los pernos que fijan las guías traseras del asiento delantero izquierdo al vehículo
    Nota
    2 pernos remachables, T45P, 34 Nm. Instale pernos nuevos.
  142. Mantenga pisado el pedal de freno y seleccione la posición de estacionamiento en la interfaz de usuario para desactivar el modo de servicio del EPB.
  143. Retire los calzos de la rueda trasera derecha.
    Nota
    Compruebe que el vehículo está en la posición de estacionamiento y que no puede desplazarse; a continuación, retire los calzos colocados delante y detrás de la rueda trasera derecha.
  144. Ejecutar la rutina ODIN PROC_EGGRIGHT3_X_THERMAL-FILL-DRAIN-STOPvia Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    via Toolbox:(link)
  145. Seleccione "Iniciar purga de aire del refrigerante" en la interfaz de usuario.
    Nota
    Toque solamente el tiempo. Espere a que las bombas de refrigerante dejen de funcionar (se oirá un ruido). Aparecerá un mensaje para indicar que la rutina se ha realizado correctamente, pero las bombas seguirán funcionando 10 minutos más. Si inicia otra rutina durante este tiempo, se producirá un error. Asegúrese de que el vehículo no está en el modo de conducción. La rutina sigue en marcha a pesar del mensaje que confirma su finalización. El régimen se puede controlar en Garage, en la pestaña PT Thermal. Ralentí = ~1500 RPM. La prueba variará el régimen entre 3500 y 6500 RPM y accionará las válvulas entre el modo en serie y el modo en paralelo. Si cambia el vehículo al modo de conducción, esta rutina se detendrá. Si el régimen ronda las 7000 RPM, significa que las bombas están bloqueadas con aire, por lo que deberá realizar el llenado por vacío. Continúe añadiendo refrigerante y purgue hasta que el nivel de refrigerante se encuentre entre las líneas NOM y MAX de la botella.
  146. Inspeccione el nivel de refrigerante y rellene si es necesario.
    Nota
    Asegúrese de que el nivel de líquido se encuentra en la línea Max. Añada más líquido si es necesario.
  147. Coloque el tapón de la botella de refrigerante.
  148. Monte el refuerzo del estribo trasero derecho. Consulte Rocker Step Reinforcement - Rear - LH (Remove and Install).
  149. Monte el refuerzo del estribo delantero derecho. Consulte Rocker Step Reinforcement - Front - LH (Remove and Install).
  150. Instale el conjunto del panel del estribo derecho. Consulte Rocker Panel Assembly - LH (Remove and Install).
  151. Monte el refuerzo del estribo trasero izquierdo. Consulte Rocker Step Reinforcement - Rear - LH (Remove and Install).
  152. Monte el refuerzo del estribo delantero derecho. Consulte Rocker Step Reinforcement - Front - LH (Remove and Install).
  153. Instale el conjunto del panel del estribo derecho. Consulte Rocker Panel Assembly - LH (Remove and Install).
  154. Realice una comprobación del rendimiento térmico a través de la interfaz de usuario
    Nota
    Seleccione Térmico > Acciones > Comprobar rendimiento térmico, haga clic en Ejecutar y cierre una vez finalizada la rutina.
  155. Instale las lamas de la cubierta de la plataforma de carga. Consulte Slat System - Tonneau (Remove and Install)
  156. Ejecutar la rutina ODIN PROC_EGGREAR1_TONNEAU-CALIBRATEvia Service Mode:Closures ➜ Tonneau ➜ Calibrate Tonneauvia Toolbox:(link)
  157. Ejecutar la rutina ODIN PROC_RCM_X_SERVICE-TASKSvia Service Mode Plus:Safety & Restraints ➜ Safety Testing ➜ RCM Service Tasksvia Toolbox:(link)
  158. Coloque el faldón trasero del vano del motor. Consulte Underhood Apron - Rear (Remove and Install).
  159. SI SE HA SUSTITUIDO LA BATERÍA DE ALTA TENSIÓN: Active el RCM. Ejecute la siguiente rutina: PROC_RCM_ARMvia Service Mode Plus:
    • Safety & Restraints ➜ Airbags ➜ Re-Arm RCM
    • Safety & Restraints ➜ Seats ➜ Re-Arm RCM
    via Toolbox:(link)
    .
  160. Ejecutar PROC_ICE_X_EXIT-SERVICE-MODEvia Toolbox:(link)
  161. Suba todas las ventanillas y cierre todas las puertas.
