Panel - Door Trim - Front - LH (Remove and Install)

Código de corrección 1513047031 FRT 0.12 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-08-28: Se han añadido pasos relacionados con la inspección y la modificación.
  • 23/08/2024: Se ha actualizado el paso que indica cómo soltar el guarnecido de la puerta para que incluya las guías del mazo de cables y el bloqueo del cable.
  • 01/05/2024: Se ha actualizado el número de fijaciones del guarnecido de la puerta y las imágenes.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Extraiga el faldón trasero del vano del motor. Ver Underhood Apron - Rear (Remove and Install).
  3. Desconecte la alimentación de media tensión. Ver Disconnect MV Power (Modify).
  4. Retire el conjunto de la línea de cintura de la puerta delantera izquierda. Ver Beltline Assembly - Door Panel - Front - LH (Remove and Install).
  5. Retire los pernos (3 uds.) que fijan el guarnecido a la puerta delantera izquierda.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Es posible que algunos vehículos de producción más antigua tengan 4 fijaciones y requieran un vaso de 10 mm.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm de cuello largo
  6. Retire el guarnecido de la puerta delantera izquierda del conjunto de la puerta.
    1. Suelte los clips (14 uds.) que fijan el guarnecido de la puerta al conjunto de la puerta.
    2. Suelte el cable de liberación manual y el bloqueo del cable; a continuación, gírelo para soltar el extremo del cable.
    3. Suelte el mazo de cables del guarnecido de la línea de cintura de las guías del mazo de cables (2 uds.).
    4. Desenchufe el conector eléctrico.

Instalar

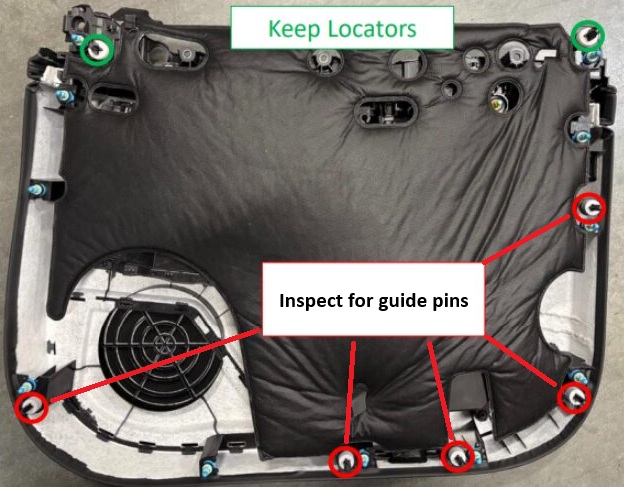

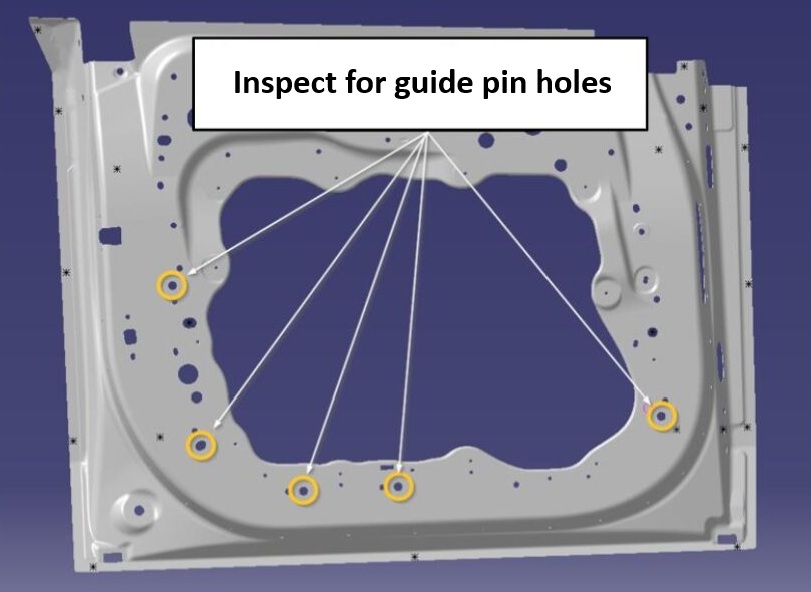

  1. Si va a sustituir el panel o el conjunto de la puerta delantera izquierda, compruebe que el nuevo panel y el nuevo conjunto contienen los pasadores de alineación (panel) y los orificios de los pasadores de alineación (conjunto).
    • Si el panel de la puerta tiene los pasadores de alineación pero el conjunto de la puerta no tiene los orificios para dichos pasadores, continúe con el siguiente paso para modificar el panel de la puerta. Añada el código de corrección 1513047037 (o 1513047047 para la modificación de la puerta derecha).
    • Si el panel de la puerta no tiene los pasadores de alineación y el conjunto de la puerta sí tiene orificios para dichos pasadores, continúe con el siguiente paso para modificar el conjunto de la puerta. Añada el código de corrección 1513047037 (o 1513047047 para la modificación de la puerta derecha).
    • Si el panel de la puerta y el conjunto de la puerta coinciden (ambos tienen pasadores y orificios, o ninguno de los dos los tiene), vaya directamente al paso 5.

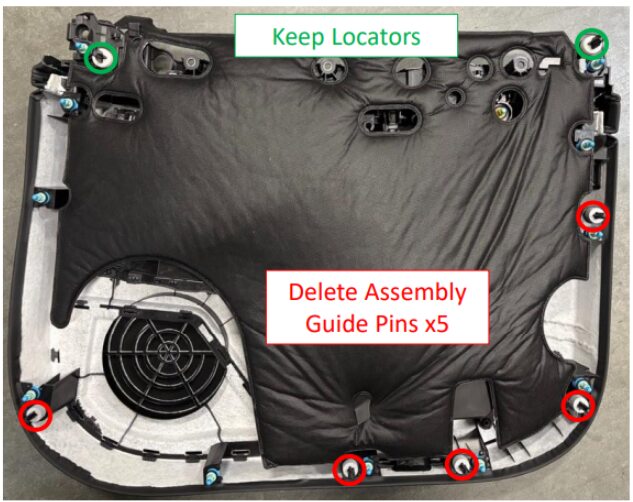

  2. Utilice los alicates de corte diagonal para retirar los cinco pasadores de alineación que se muestran en la imagen inferior. Si no es necesario modificar el panel de la puerta, vaya al paso siguiente.

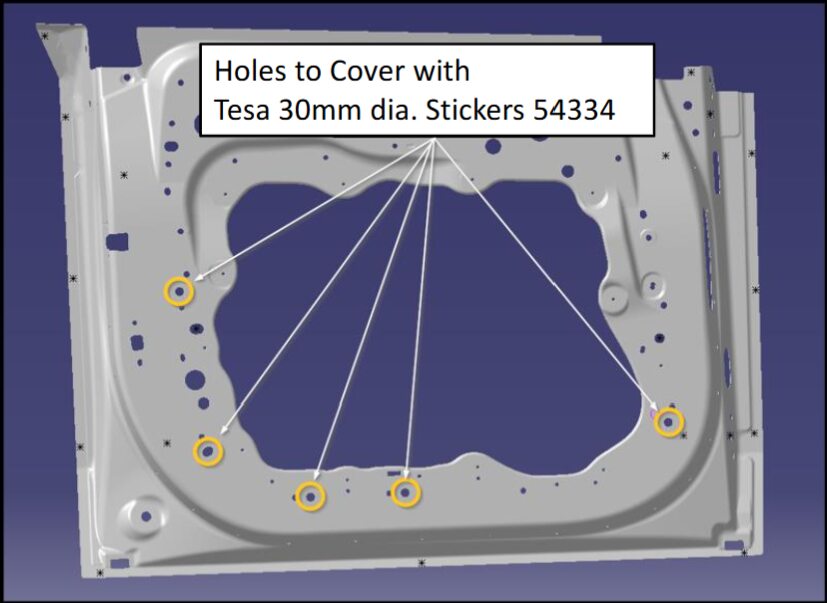

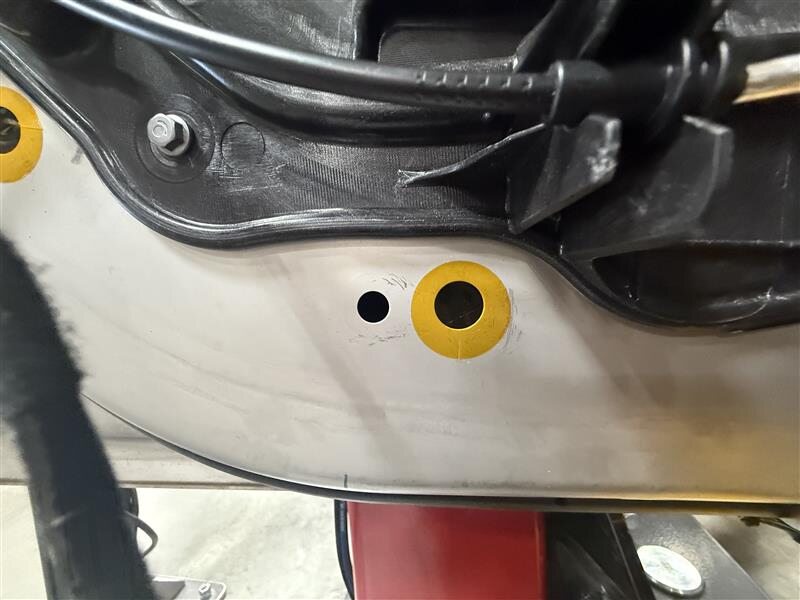

  3. Utilice toallitas con alcohol isopropílico para limpiar la zona alrededor de los cinco orificios de los pasadores de alineación en el conjunto de la puerta izquierda y, a continuación, instale una almohadilla NVH en cada uno de los orificios. Si no es necesario modificar el conjunto de la puerta, vaya al paso siguiente.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Espere 1 minuto hasta que el alcohol isopropílico se seque.
  4. Instale el guarnecido de la puerta delantera izquierda en el conjunto de la puerta.
    1. Instale el guarnecido de la puerta en el conjunto de la puerta.
    2. Enchufe el conector eléctrico.
    3. Fije el mazo de cables del guarnecido de la línea de cintura en las guías del mazo de cables (2 uds.).
    4. Fije el cable de liberación manual y el bloqueo del cable.
    5. Fije los clips (14 uds.) que fijan el guarnecido de la puerta al conjunto de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sustituya todos los clips que falten o que estén dañados.
  5. Instale los pernos (3 uds.) que fijan el guarnecido a la puerta delantera izquierda.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Es posible que algunos vehículos de producción más antigua tengan 4 fijaciones y requieran un vaso de 10 mm.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm de cuello largo
  6. Instale el conjunto de la línea de cintura de la puerta delantera izquierda. Ver Beltline Assembly - Door Panel - Front - LH (Remove and Install).
  7. Vuelva a conectar la alimentación de media tensión. Ver Disconnect MV Power (Modify).
  8. Coloque el faldón trasero del vano del motor. Ver Underhood Apron - Rear (Remove and Install).
  9. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
